Терморегулирующие вентили серии BF (от 1 до 20 кВт)Данная серия ТРВ предназначена для установки в системах кондиционирования воздуха и холодильных установках небольшой производительности, работающих в широком диапазоне температур конденсации. Вентили BF имеют сбалансированный порт, что позволяет им стабильно работать без регулировки при значительных колебаниях давления конденсации. Благодаря этой особенности конструкции перегрев хладагента на выходе из испарителя не зависит от перепада давления на вентиле. Это дает возможность значительной экономии электроэнергии для установок с конденсаторами воздушного охлаждения в зимний период (т. к. зимой можно поддерживать низкую температуру конденсации, снижая тем самым энергопотребление компрессора). Кроме того, вентили BF могут работать без пульсаций в диапазоне производительности от 25 до 100% от номинала, в отличие от большинства моделей других производителей, у которых рабочий диапазон производительности составляет от 40% до 100%.
| Серия |
Номинальная пр-ть, кВт |
Тип подсоединения |
Краткое описание |
Изображение |
| R-22 |
R-134a |
R404A |
| BF |
От 1,17 до 19,3 |
От 0,7 до 10,6 |
От 0,7 до 10,6 |
SAE |
Неразборная конструкция;
Резьбовое подсоединение;
Сменный термоэлемент;
Сбалансированный порт;
Фильтрующий элемент на входе; |
 |
| SBF |
От 1,17 до 19,3 |
От 0,7 до 10,6 |
От 0,7 до 10,6 |
ODF |
Неразборная конструкция;
Соединение под пайку;
Сменный термоэлемент;
Сбалансированный порт;
Сменный (без выпаивания)
фильтрующий элемент на входе; |
 |
| EBF |
От 1,17 до 19,3 |
От 0,7 до 10,6 |
От 0,7 до 10,6 |
ODF |
Неразборная конструкция;
Соединение под пайку;
Сменный термоэлемент;
Сбалансированный порт;
Фильтрующий элемент на входе; |
 |
Расшифровка обозначения моделей:
| S |
BF |
V |
E |
— |
B |
— |
Z |
— |
3/8*1/2 |
— |
30 |
| 1 |
2 |
3 |
4 |
|
5 |
|
6 |
|
7 |
|
8 |
- исполнение патрубков:__(резьба SAE), E (пайка), S (пайка, разборный фильтр).
- серия
- заправка термобаллона для работы с хладагентами:
| F — R-12 (Желтый) |
L — 402A (Бежевый) |
P — 507 (Бирюзовый) |
R — 502 (Пурпурный) |
| S — 404A (Песочный) |
A — 717 (Белый) |
G — 23 (Голубой) |
X — 401A (Розовый) |
| W — 503 (Голубой) |
M — 124 (Голубой) |
N — 407C (Светло-коричневый) |
Z — 410A (Розовый) |
| J — 134a (Голубой) |
W — 503B (Голубой) |
F — 409A (Желтый) |
|
| V — 22 (Зеленый) |
R — 408A (Пурпурный) |
E — R-13 (Голубой) |
|
- внешнее (Е) или внутреннее (пробел) уравнивание.
- условное буквенное обозначение производительности ТРВ
- тип заправки термобаллона.
- диаметры патрубков (вход * выход).
- длина капиллярной трубки термобаллона в дюймах.
Таблица значений МОР для ТРВ Sporlan.
Область
применения |
Хладагент |
Заправка
термобаллона |
МОР, бар |
| 22 |
134a |
404A |
407C |
502 |
409А |
410A |
507 |
Заводская
уставка (воздух) |
Давление
МОР в системе |
Кондициони-
рование воздуха |
- |
JCP60 |
- |
- |
- |
FCP60 |
- |
- |
JCP60, FCP60 |
4,14 |
3,45 |
| VCP100 |
- |
- |
NCP100 |
- |
- |
- |
- |
VCP100, NCP100 |
6,9 |
6,21 |
| VGA |
- |
- |
NGA |
- |
- |
- |
- |
VGA, NGA |
* |
* |
| - |
- |
SCP115 |
- |
RCP115 |
- |
- |
- |
SCP115, RCP115 |
7,93 |
7,24 |
| - |
- |
- |
- |
- |
- |
ZCP200 |
- |
ZCP200 |
- |
- |
| - |
- |
- |
- |
- |
- |
ZGA |
- |
ZGA |
- |
- |
Коммерческий
холод
(от 10 до -25ºС) |
- |
JC |
- |
- |
- |
FC |
- |
- |
JC, FC |
- |
- |
| VC |
- |
- |
NC |
- |
- |
- |
- |
VC, NC |
- |
- |
| - |
- |
SC |
- |
RC |
- |
- |
- |
SC, RC |
- |
- |
| - |
- |
- |
- |
- |
- |
- |
PC |
PC |
- |
- |
Низкотемпера-
турное охлаждение
(от -20 до -40ºС) |
- |
- |
- |
- |
- |
FZ |
- |
- |
FZ |
- |
- |
| - |
- |
- |
- |
- |
FZP |
- |
- |
FZP |
1,38 |
0,83 |
| VZ |
- |
- |
- |
- |
- |
- |
- |
VZ |
- |
- |
| VZP40 |
- |
- |
- |
- |
- |
- |
- |
VZP40 |
2,76 |
2,07 |
| - |
- |
SZ |
- |
- |
- |
- |
PZ |
SZ, PZ |
- |
- |
| - |
- |
SZP |
- |
RZP |
- |
- |
PZP |
SZP, RZP, PZP |
3,1 |
2,41 |
Сверхнизкое
охлаждение
(от -40 до -75ºС) |
VX |
- |
- |
- |
- |
- |
- |
- |
VX |
- |
- |
| - |
- |
SX |
- |
- |
- |
- |
PX |
SX, PX |
- |
- |

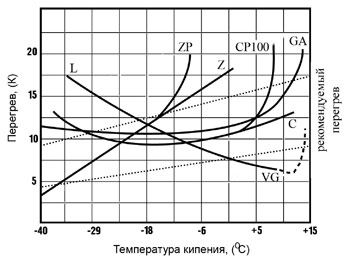

Зависимость изменения перегрева от температуры кипения для различных видов заправок ТРВ «Sporlan»
Таблица технических характеристик
| Тип корпуса |
Модель термоэле-
мента |
Диапазон температур кипения, ºС |
Номинальная производительность для различных хладагентов |
Присоед. размеры, (мм) |
| R-22 |
R-407C |
R-134a |
R-404A |
R-507 |
| Модель |
Qn (кВт) |
Модель |
Qn (кВт) |
Модель |
Qn (кВт) |
Модель |
Qn (кВт) |
Модель |
Qn (кВт) |
| вход |
выход |
| BF-AAA |
№43 |
от +10ºС
до -40ºС |
(Е,S)BFV(E)-
AAA |
1,17 |
(Е,S)BFN(E)-
AAA |
1,17 |
(Е,S)BFJ(E)-
AAA |
0,7 |
(Е,S)BFJS(E)-
AAA |
0,7 |
(Е,S)BFJP(E)-
AAA |
0,7 |
1/4 или 3/8 |
3/8 или 1/2 |
| BF-AA |
(Е,S)BFV(E)-
AA |
2,34 |
(Е,S)BFN(E)-
AA |
2,34 |
(Е,S)BFJ(E)-
AA |
1,17 |
(Е,S)BFJS(E)-
AA |
1,17 |
(Е,S)BFJP(E)-
AA |
1,17 |
| BF-A |
(Е,S)BFV(E)-
A |
5,28 |
(Е,S)BFN(E)-
A |
5,28 |
(Е,S)BFJ(E)-
A |
3,52 |
(Е,S)BFJS(E)-
A |
3,52 |
(Е,S)BFJP(E)-
A |
3,52 |
| BF-B |
(Е,S)BFV(E)-
B |
10,6 |
(Е,S)BFN(E)-
B |
10,6 |
(Е,S)BFJ(E)-
B |
6,15 |
(Е,S)BFJS(E)-
B |
6,15 |
(Е,S)BFJP(E)-
B |
6,15 |
3/8 |
| BF-C |
(Е,S)BFV(E)-
C |
19,3 |
(Е,S)BFN(E)-
C |
19,3 |
(Е,S)BFJ(E)-
C |
10,6 |
(Е,S)BFJS(E)-
C |
10,6 |
(Е,S)BFJP(E)-
C |
10,6 |
Принцип действия ТРВ (Бюллетень 10-9)
|
