Холодильные агрегаты

Компания «ПХС» с момента своего основания занимается проектированием, разработкой и выпуском холодильных агрегатов на собственной производственной базе в г. Железнодорожный Московской обл. Усилия нашей организации направлены на обеспечение максимально сжатых сроков производства широкого спектра холодильных агрегатов, изготовленных с использованием компонентов только высочайшего качества признанных европейских и американских производителей:

• «Copeland» (спиральные и поршневые компрессоры),
• «Bock» (поршневые компрессоры),
• «Bitzer» (винтовые компрессоры),
• «Sporlan» и «Alco-Controls» (терморегулирующие и соленоидные клапаны),
• «HENRY» и «AC&R» (маслоотделители и регуляторы уровня масла),
• «Searle» и «HTS» (теплообменные решетки конденсаторов и испарителей),
• «Alfa-Laval» и «Swep» (пластинчатые и кожухотрубные теплообменники),
• «Ziehl-Abegg» (осевые вентиляторы),
• «Moeller» (электрические компоненты щитов управления),
• «Dixell» (контроллеры управления).

Основным принципом, заложенным нами в основу конструкции выпускаемых нашим предприятием холодильных установок, является обеспечение максимально возможного ресурса работы агрегата и высокой степени его ремонтопригодности. Длительный ресурс работы определяется качеством используемых при производстве компонентов, отсутствием в составе произведенных нами установок деталей азиатского производства сомнительного качества (и, как следствие, ограниченного эксплуатационного ресурса), а ремонтопригодность обеспечивается использованием исключительно типовых компонентов ведущих европейских и американских производителей, что в значительной степени облегчает задачу замены и сервисного обслуживания любого узла нашего холодильного агрегата, эксплуатируемого даже в самых удаленных регионах России.

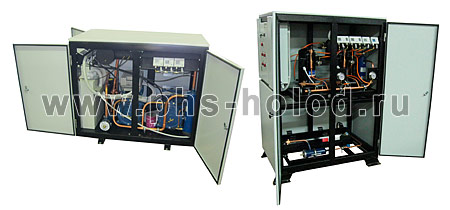

Еще одной отличительной особенностью компоновки холодильных агрегатов и многокомпрессорных станций, выпускаемых «ПХС», является то, что любой выпускаемый нами агрегат заключен в защитный корпус из легкосъемных панелей. Лицевые панели, как правило, выполнены в виде легкосъемных дверей. Такой тип компоновки, кроме лучшего внешнего вида, имеет несколько преимуществ:

• защищает детали агрегата от загрязнения в процессе эксплуатации,
• исключает возможность случайного повреждения тонких трубок, разъемов проводов и др. деталей внутренней конструкции при эксплуатации,
• позволяет размещать агрегат на открытом воздухе, например, на крыше здания, при отсутствии машинного отделения.

Рама агрегата, все элементы рамной конструкции, защитные панели — окрашены методом порошкового напыления для обеспечения максимального срока службы лакокрасочного покрытия. С июля 2011 года все декоративные панели изготавливаются из оцинкованного листа, что значительно «тормозит» процесс коррозии даже при случайном повреждении лакокрасочного покрытия.

Серийно выпускаются следующие типы холодильных агрегатов:

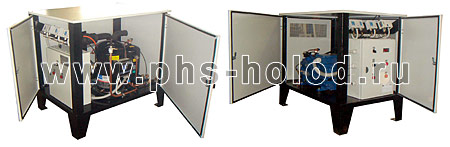

— компрессорно-ресиверные агрегаты со спиральным герметичным компрессором «Copeland», полугерметичным поршневым компрессором «Bock», полугерметичным поршневым компрессором «Copeland», полугерметичным винтовым компрессором «Bitzer». На единой раме смонтированы компрессор, жидкостной ресивер, запорно-регулирующая арматура, фильтры, силовой щит управления.

— многокомпрессорные агрегаты со спиральными герметичными компрессорами «Copeland», полугерметичными поршневыми компрессорами «Bock», полугерметичными поршневыми компрессорами «Copeland», полугерметичными винтовыми компрессорами «Bitzer». На единой раме смонтированы компрессоры, работающие параллельно (от двух до пяти), жидкостной ресивер, запорно-регулирующая арматура, фильтры, силовой щит управления с контроллером управления компрессорами.

— компрессорно-конденсаторные агрегаты уличного исполнения

Выпускается широкая линейка агрегатов в защитном кожухе, со встроенным конденсатором воздушного охлаждения, силовым электрощитом управления, со смонтированной внутри агрегата запорно-регулирующей арматурой, фильтром, регулятором скорости вращения вентиляторов конденсатора. Конструкция такого типа холодильных агрегатов позволяет монтировать их на кронштейнах на стене здания (как наружный блок кондиционера), или на крыше. Необходимость в машинном отделении, таким образом, отпадает. Компрессорно-конденсаторные агрегаты уличного исполнения выпускаются в стандартном и малошумном исполнении. Малошумное исполнение определяется установкой шестиполюсных вентиляторов конденсатора, имеющих меньшую скорость вращения, чем стандартные четырехполюсные вентиляторы, а также наличием шумопоглощающего кожуха, который гасит шум от работы спирального компрессора.

Компрессорно-конденсаторные агрегаты уличного исполнения могут быть оборудованы герметичным спиральным компрессором «Copeland» (серии агрегатов АСН, АНН, АВН), либо полугерметичным поршневым компрессором «Bock» (серии агрегатов АСНП, АННП, АВНП, АСКП). Выбор типа компрессора производится исходя из конкретных условий эксплуатации холодильного агрегата на объекте. Выбор производителей холодильных компрессоров (спиральные «Copeland» и полугерметичные поршневые «Bock») для комплектации компрессорно-конденсаторных агрегатов уличного исполнения был произведен с учетом максимального ресурса эксплуатации компрессора и, как следствие, холодильной установки в целом, а также наилучшей плавности хода компрессора (т. е. отсутствия значительных пульсаций газа, вибраций, передаваемых на раму и т. д.) при работе на расчетном номинальном режиме. Всем этим требованиям в полной мере отвечают спиральные герметичные холодильные компрессоры «Copeland» и полугерметичные поршневые компрессоры «Bock».

Большинство моделей компрессорно-конденсаторных агрегатов уличного исполнения могут быть оборудованы встроенной системой регулирования производительности, позволяющей изменять производительность холодильного компрессора в зависимости от нагрузки на холодильную установку. Для холодильных агрегатов со спиральным компрессором — это цифровой спиральный компрессор «Copeland». Для холодильных агрегатов с полугерметичным поршневым компрессором — это дополнительно встроенный частотный регулятор. В основном, компрессорно-конденсаторные агрегаты уличного исполнения, выпускаемые компанией «ПХС», используются для холодоснабжения холодильного оборудования торгового зала магазинов шаговой доступности, небольших камер длительного хранения пищевых продуктов, а также промышленного кондиционирования цехов переработки пищевых продуктов.

— каскадные компрессорные агрегаты для установок с температурой в охлаждаемом объеме до «-70°С».

Компания «ПХС» имеет значительный опыт производства и ввода в эксплуатацию холодильных установок для температур от — 50 до −70°С, работающих по каскадной схеме. С учетом потребностей наших заказчиков разработана линейка каскадных компрессорных агрегатов со спиральными герметичными компрессорами «Copeland» и полугерметичными поршневыми компрессорами «Bock». Основная область применения установок — камеры испытаний образцов продукции на предприятиях оборонной отрасли, машиностроительные заводы, заводы оптоволоконных изделий и т. д.

— агрегаты насосные для перекачивания жидких хладоносителей в установках охлаждения жидкостей.

В целом ряде случаев технически нецелесообразно размещать гидроблок внутри водоохлажающей установки ввиду его значительных габаритов. Компания «ПХС» выпускает гидроблоки (насосные агрегаты с аккумулирующей емкостью и запорно-регулирующей арматурой) для всех основных хладоносителей: воды, водных растворов гликоля и т. д. В том числе, для специальных пищевых применений, аккумулирующая емкость и насос и могут изготавливаться из нержавеющей стали.

— агрегаты насосные для перекачивания жидких хладагентов. Используются в холодильных установках с насосной циркуляцией. В состав агрегата входит циркуляционный ресивер, насосы для перекачки жидкого хладагента, экономайзер открытого типа, поплавковый регулятор высокого давления, запорно-регулирующая арматура. Насосы, циркуляционный ресивер, экономайзер и поплавковый регулятор высокого давления — производства фирмы «WITT» (Германия).

Особенности компоновки и комплектации агрегатов «ПХС»

— холодильные агрегаты производства «ПХС» максимально подготовлены к эксплуатации и представляют собой полностью готовые к эксплуатации изделия, требующие минимального времени для монтажа. Благодаря наличию защитного кожуха из легкосъемных панелей значительно сокращают «перечень» требований к месту размещения. Агрегат может быть установлен как в компрессорном зале, так и на открытой площадке, но и при размещении агрегата небольшой холодопроизводительности в коридорах, цехах, где работают люди, не будет создавать «эстетических» и «шумовых» проблем.

— все силовые элементы электрооборудования и контроллер управления заключены в стандартный щит управления со степенью защиты IP65, обладающий высокой степенью жесткости. Стандартные электрощиты с высокой степенью защиты применены даже на компактных компрессорно-конденсаторных агрегатах уличного исполнения, что позволяет исключить многие неполадки, связанные с попаданием внутрь электрощита и на электрические разъемы влаги, пыли и др. загрязнений, приводящие при длительной эксплуатации к частым остановкам оборудования. При сборке электрических щитов и электрической коммутации использованы комплектующие высокого качества, обладающие длительным ресурсом работы, известных европейских производителей: «Moeller», «Allen-Bradley», «Legrand», контроллеры «Dixell», «Siemens».

— большинство, даже однокомпрессорных, холодильных агрегатов производства «ПХС» могут быть оборудованы системой регулирования производительности компрессора в зависимости от изменения нагрузки. Согласно статистике нашего сервисного центра по диагностике и ремонту холодильных компрессоров, значительное количество поломок самой дорогой части любой холодильной системы — компрессора, связаны со значительным снижением нагрузки на холодильный агрегат в осенне-зимний период, либо в ночное время, когда тепловая нагрузка на холодильную установку составляет лишь 10-20% от расчетной. При такой малой нагрузке компрессор работает короткими циклами, регулирующие вентили не могут «подстроиться» к резким изменениям давления и значительная часть жидкого хладагента, не успев испариться, попадает в компрессор, вымывая масло из картера или, в более тяжелых случаях, приводя к гидроударам при работе или запуске холодильного компрессора. Лишь немногие производители холодильных компрессоров обладают значительным опытом конструирования и производства компрессоров малой и средней мощности со встроенными системами регулирования производительности, с сохранением при этом расчетного ресурса компрессора. Безусловными лидерами в технологии регулирования являются: фирма «Copeland» (США) в области герметичных спиральных компрессоров (технология Digital Scroll) и фирма «Bock» (Германия) в области полугерметичных поршневых компрессоров (технология отключения блоков цилиндров и частотного регулирования EFC). Компрессорами именно этих фирм-производителей и комплектуются холодильные агрегаты производства «ПХС».

— универсальность применения. Обычно считается, что холодильный агрегат может работать в определенном, заданном производителем, диапазоне температур кипения хладагента, например, от +10 до —20°С или от −5 до −40°С или от −20 до −45°С. Как правило, такие ограничения накладываются производителем холодильного компрессора и, если это компрессорно-конденсаторный агрегат, то размером конденсатора воздушного охлаждения (чем выше температура кипения хладагента, тем больше необходимо отводить тепла в окружающую среду, и тем большего размера нужен конденсатор). Но благодаря использованию компрессоров «Copeland» (серии ZF) и «Bock» (серии HGX) агрегаты, имеющие в своем составе компрессоры указанных серий, могут работать на хладагенте R-404A и R-507 в диапазоне от −45 (-40) до +7°С (ZF), практически снимая тем самым ограничения по диапазону применения. Агрегат той же модели, таким образом, может работать как на низкотемпературные потребители холода, так и на среднетемпературные. Кроме того, в последние годы это стало стандартной практикой, все используемые компрессоры заправлены синтетическим маслом и могут работать на большинстве современных озонобезопасных хладагентов R-404A, R-507, R-134a, R-407C. Для все чаще используемого в последние годы хладагента R-410A могут быть изготовлены агрегаты с компрессорами специально рассчитанных для данного хладагента спиральные герметичные (серий ZP) и полугерметичные поршневые (HGX/R410).
