Пластинчатые меднопаяные теплообменники Swep

Пластинчатые меднопаяные теплообменники шведской фирмы «Swep» были не столь широко распространены на российском рынке до недавнего времени, однако в странах центральной Европы прочно занимают одно из лидирующих мест и применяются при проектировании и производстве холодильных установок и установок охлаждения жидкости многими ведущими производителями холодильных машин и чиллеров в качестве испарителей, конденсаторов, охладителей перегретого пара (desuperheater), теплообменников экономайзеров, теплообменников жидкость/жидкость между двумя хладоносителями и т. п. В сравнении с продукцией ближайших конкурентов имеют ряд особенностей, связанных с конструкцией и профилем используемых теплообменных пластин, построением типорядов, работой с различными марками хладагентов, и в полной мере обладают всеми основными преимуществами пластинчатых теплообменников:

высоким коэффициентом теплопередачи, достигаемым за счет высокой турбулентности при движении потока жидкости внутри теплообменных пластин;

низкой массой хладагента, находящегося в теплообменнике в процессе работы, что обеспечивает меньшую массу заправки хладагентом холодильной машины, в составе которой в качестве испарителя или конденсатора использован пластинчатый теплообменник;

меньшими, в сравнении с другими типами теплообменников, габаритными размерами, позволяющими холодильной установке в целом иметь значительно меньшие габариты и массу.

«Swep» выпускает пластинчатые меднопаяные теплообменники, двух основных серий:

серия B — пластинчатые меднопаяные теплообменники, используемые в холодильных установках в качестве конденсаторов и теплообменников жидкость/жидкость. Часто используются также в качестве охладителей перегретого пара для нагрева воды с помощью тепла, отводимого от горячих паров нагнетания холодильной установки. На складе постоянно поддерживаются теплообменники серий B10, B25, B80, В120, В200 с количеством пластин от 10 до 200 в зависимости от серии теплообменника.

серия V — пластинчатые меднопаяные теплообменники, используемые в холодильных установках в качестве испарителей. Основное отличие от теплообменников серии B — наличие на входе контура хладагента дистрибьютора (распределителя) жидкости, который позволяет равномерно распределить между пластинами парожидкостную смесь, образующуюся в результате расширения жидкого хладагента в терморегулирующем вентиле. На складе постоянно поддерживаются теплообменники серий V25, V80, V120, с количеством пластин от 20 до 140 в зависимости от серии теплообменника.

Выбор пластинчатого теплообменника для использования в холодильной установке подразумевает наличие у инженерной организации достаточного опыта как расчета, так и реальной эксплуатации теплообменников в производимых охладителях жидкости. Кроме того, необходимо иметь длительный опыт работы с теплообменниками конкретной торговой марки, чтобы использовать рассматриваемый пластинчатый теплообменник в тех условиях, и в рамках той области применения, где он будет обеспечивать расчетную производительность на протяжении всего срока службы холодильной установки.

Технические характеристики основных серий теплообменников Swep:

Серия B

Серия V

Серия P

Серии DV/DP

Теплообменник без дистрибъютора. Используется в качестве конденсатора и теплообменника жидкость/жидкость. При небольшом количестве пластин до 40 в качестве испарителя.

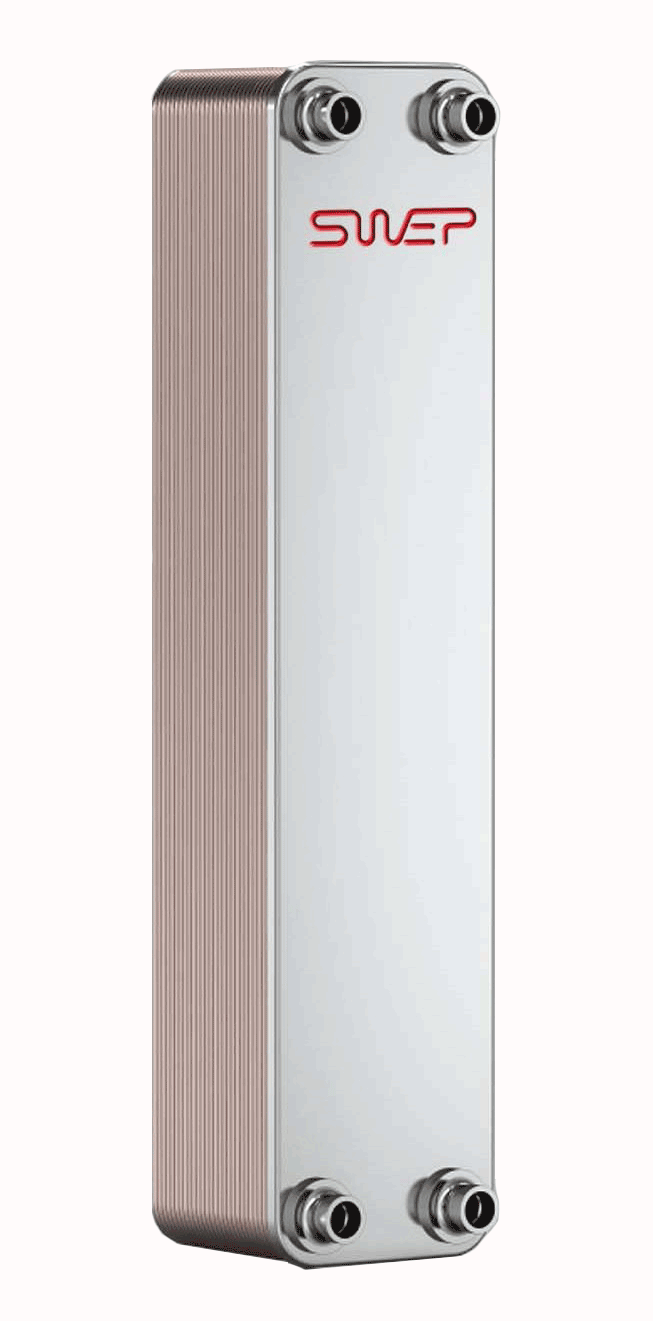

Теплообменник с дистрибъютором с дистрибьютером с большим отверстием. Оптимизирован для R-407С.

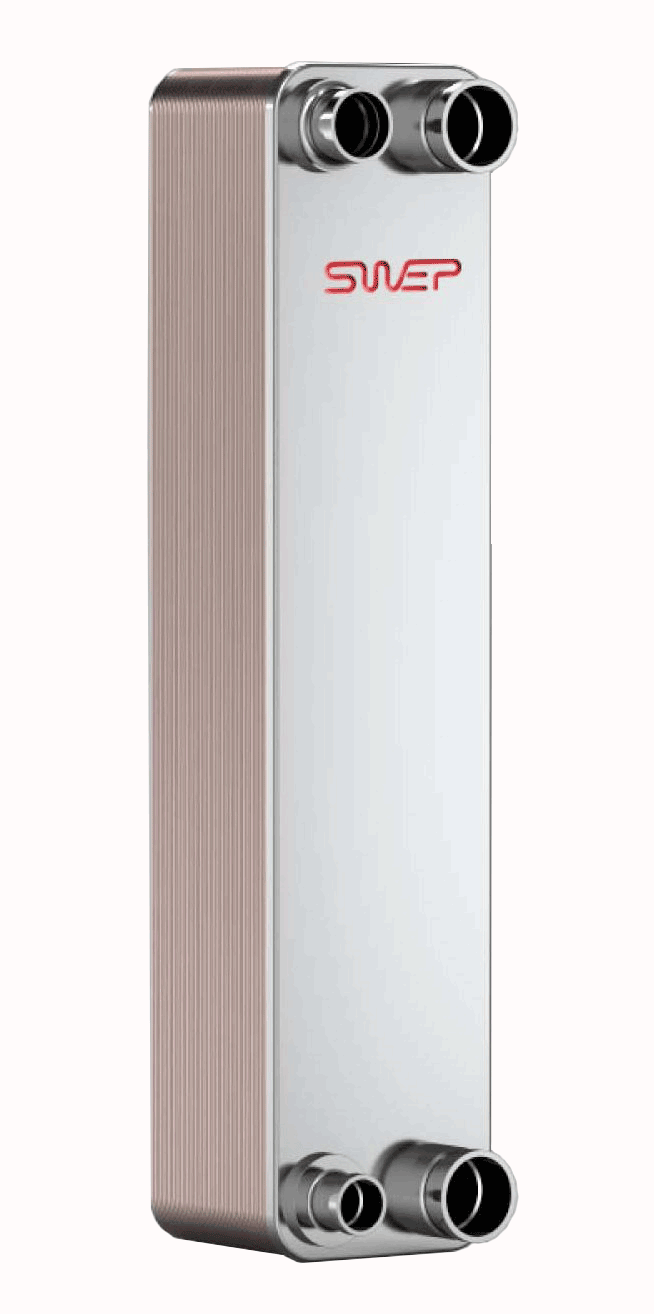

Теплообменник с дистрибъютором с дистрибьютером с малым отверстием. Оптимизирован для R-134a и R-410A.

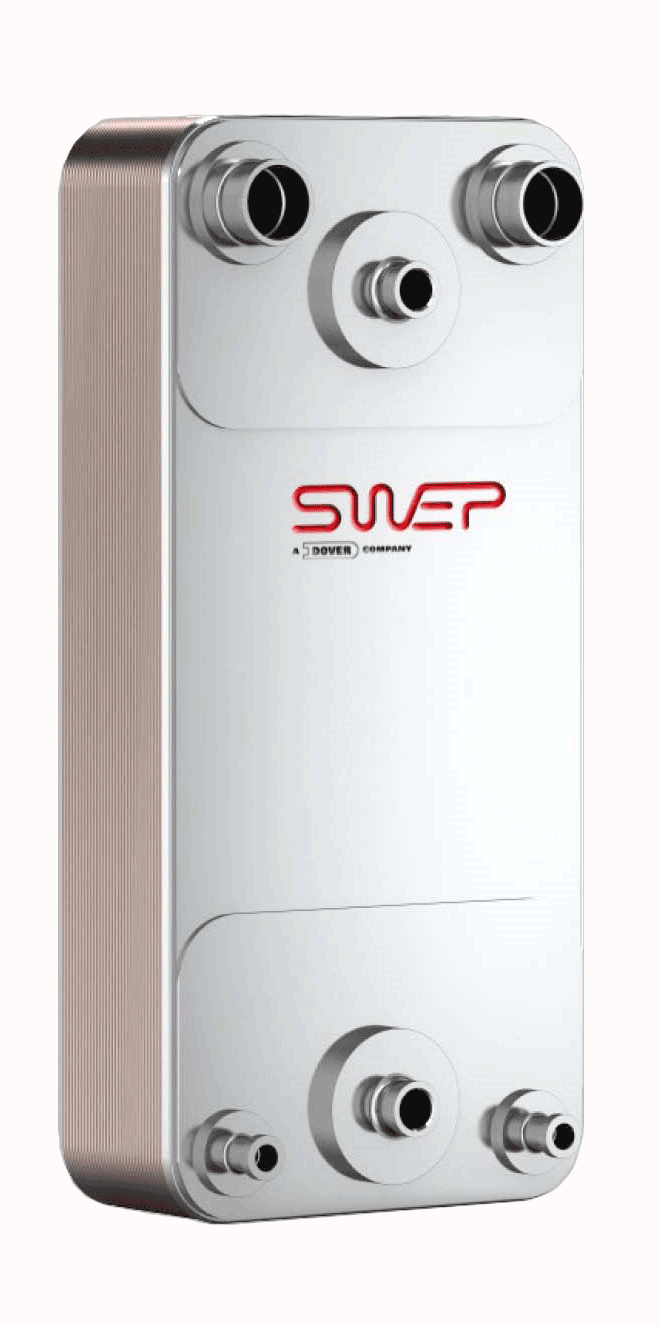

Двухконтурные теплообменники с дистрибъютором с большим и малым отверстием соответственно.
