Маслосборники

Маслосборник применяется в системах отделения и распределения масла низкого давления активного типа. Масло, отделившееся от парообразного хладагента в маслоотделителе, поступает в маслосборник, который служит в качестве емкости для «хранения» запаса масла, необходимого для подачи в картер любого из компрессоров холодильной централи в случае снижения уровня масла в картере. Уровень масла внутри маслосборника может колебаться в процессе эксплуатации холодильной системы, и чем больше объем маслосборника, тем выше вероятность постоянного наличия масла для подачи в компрессоры. В качестве дополнительной защиты от аварийного снижения уровня масла в маслосборнике, в нижний смотровой глазок может быть встроен оптический датчик уровня S-9420-1, размыкающий аварийный контакт.

Компания ПХС поставляет маслосборники пяти моделей объемом от 7 до 30 литров для использования в составе многокомпрессорных станций, работающих с хладагентами HFC, HCFC (R402A, R507, R134a, R22 и т. д). Модели объемом 7-15 литров производятся фирмой Henry (Шотландия), а маслосборники 20л и 30л изготовлены фирмой OCS (Италия).

Основные технические характеристики стандартного модельного ряда:

  • максимальное рабочее давление — 31 Бар (по специальному заказу возможно изготовление маслосборников с максимальным рабочим давлением 40 Бар).
  • рабочий диапазон температур — от — 10 до + 130°С.
  • материал корпуса и крышек — сталь углеродистая.
  • любая модель маслосборника имеет два или три (15 л) смотровых глазка для контроля уровня масла.

Маслосборники HenryМаслосборник

Модель Объём до уровня (л) Размер (мм)
A B C D
S-9109-CE 7 2,8 3 507
S-9108U-CE 11 7 3 735
S-9108-CE 15 5,3x2 3 964







Таблица быстрого подбора маслосборников

Объём маслосборника (л) Кол-во компрессоров Vk Кол-во компрессоров Vk Кол-во компрессоров Vk
7 2 4 - 65 3 4 - 45 4 4 - 30
11 2 65 - 130 3 45 - 90 4 30 - 60
15 2 130 - 150 3 90 - 120 4 60 - 90

*Vk - теоретическая объемная производительность компрессора.

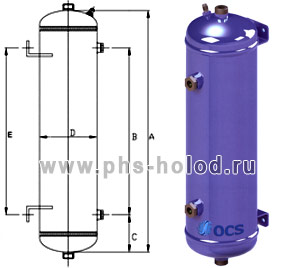

Маслосборники OCSМаслосборник

Модель Объём (л) Размер (мм)
A B C D E
OCS 20 20 600 340 130 219 350
OCS 30 30 900 640 130 219 640









Датчики уровня Henry.

Оптические датчики уровня серии «S-» производства фирмы Henry могут быть встроены в маслосборник на место нижнего смотрового глазка для подачи аварийного сигнала при снижении уровня масла внутри маслосборника при работе холодильной централи.Датчик уровня жидкости

  • Допустимый диапазон рабочего давления — от 0 до 35 Бар.
  • Допустимый диапазон рабочих температур — от −40 до +99°С.
  • Нормально открытый аварийный контакт.

Электрические характеристики и схема электроподключения — по запросу.

Модель Наименование Соединение
S - 9420 - 1 Датчик уровня хладагента, 230В (для отделителей жидкости HENRY) 1’’ MPT
S - 9420 Датчик уровня хладагента, 230В 1/2’’ MPT
