Реле и датчики уровня хладагента и масла

Реле и датчики уровня жидкости используются в холодильном контуре для выполнения следующих функций:

аварийного отключения поршневого или спирального компрессора при понижении уровня масла в картере ниже значения уставки;

подачи аварийного сигнала при снижении уровня масла в маслосборнике многокомпрессорного агрегата;

аварийной остановки холодильной системы при снижении уровня жидкого хладагента в жидкостном или циркуляционном ресивере;

аварийной остановки системы при переполнении экономайзера открытого типа или бака промежуточного давления в холодильных установках с двухступенчатым сжатием или экономайзером;

управления подачей парожидкостной смеси в циркуляционный ресивер низкого или промежуточного давления (по сигналу от датчика уровня открывается/закрывается соленоидный клапан подачи жидкости высокого давления).

Компания «ПХС» поставляет два основных типа датчиков и реле уровня:
оптические и поплавковые

Используемые в холодильных установках наиболее распространенные реле и датчики уровня можно условно разделить на две группы:

Реле уровня защитного типа

Датчики и реле уровня управляющего типа

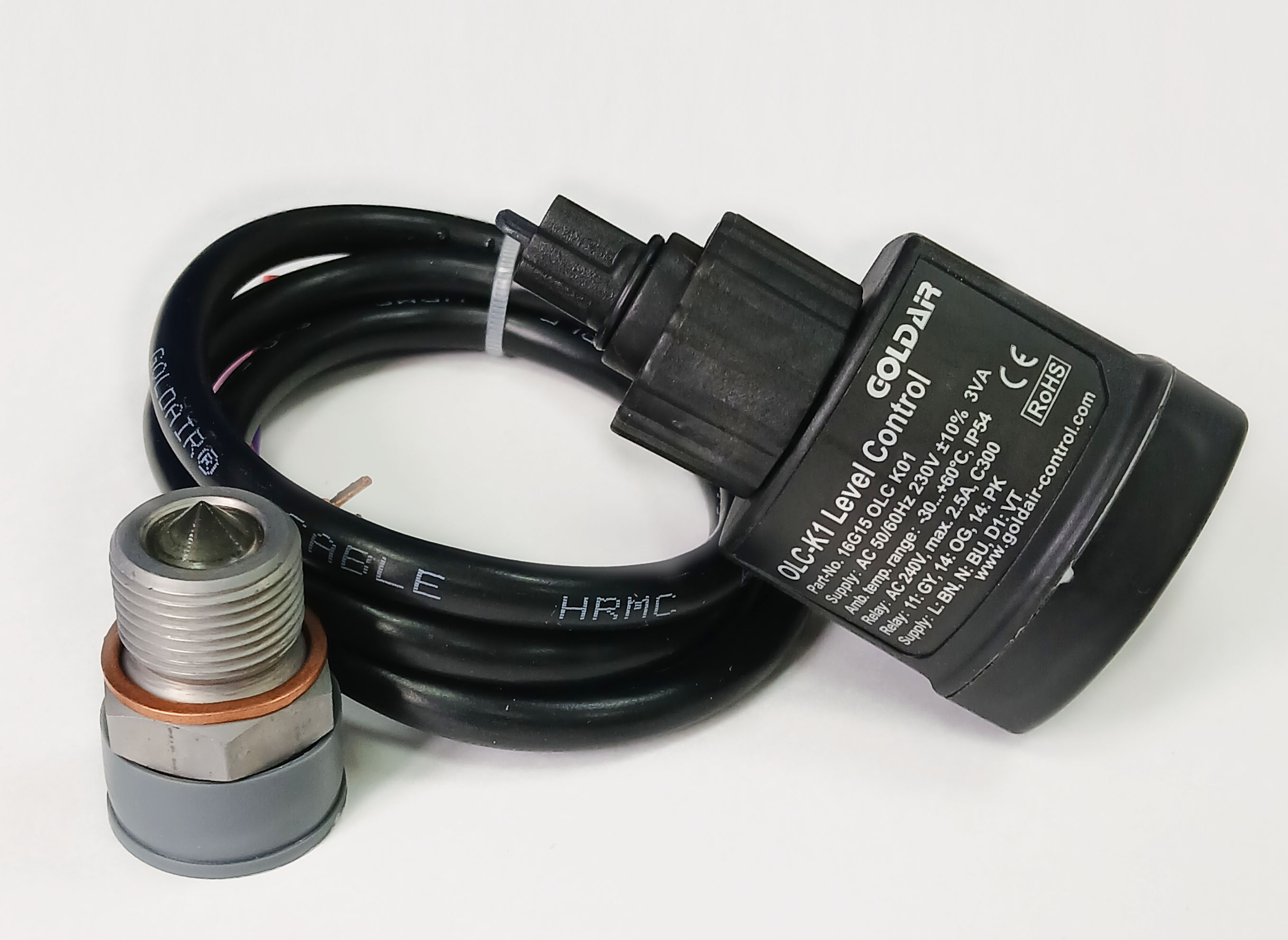

Модель OLC-K1

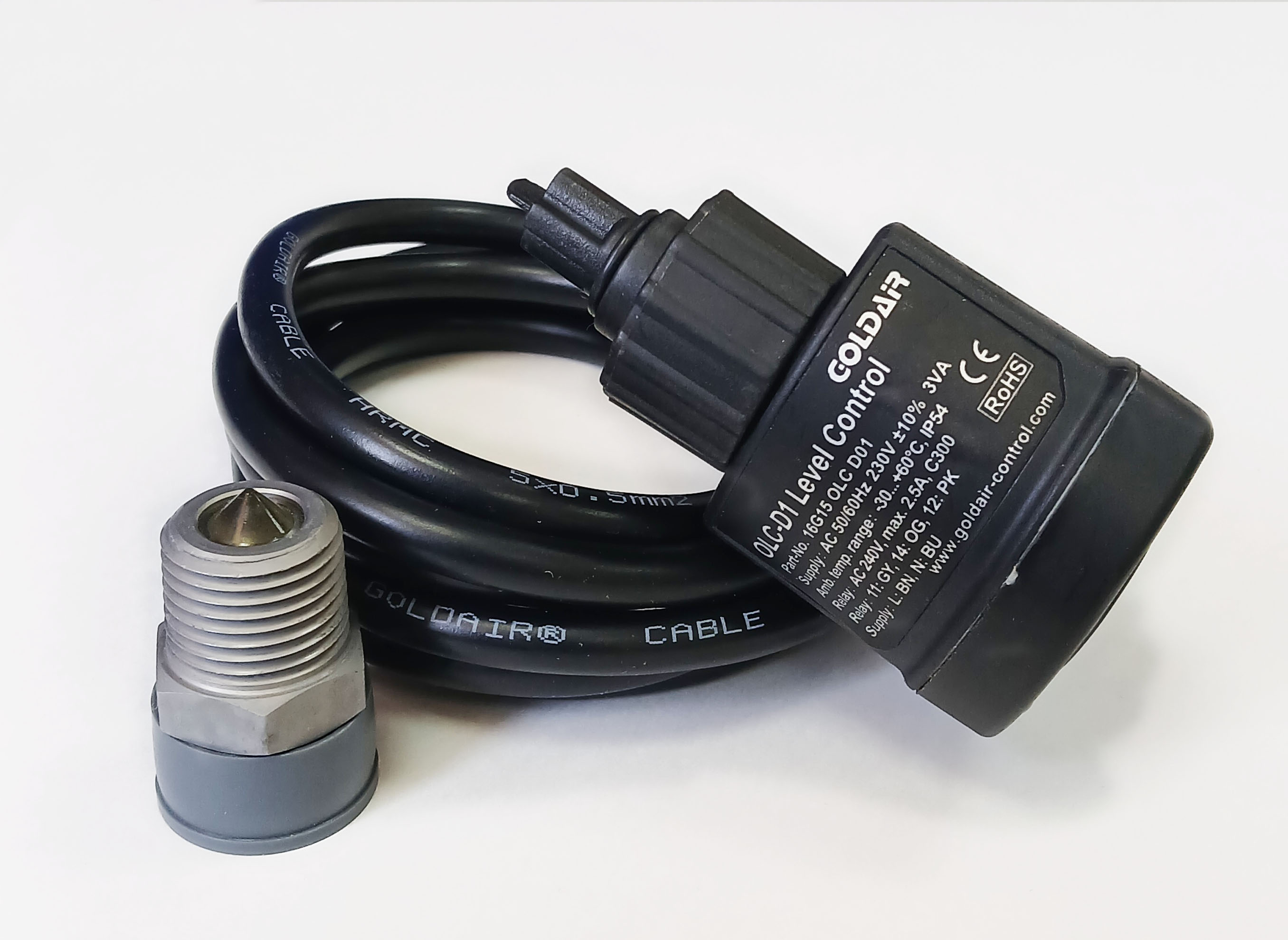

Модель OLC-D1-B

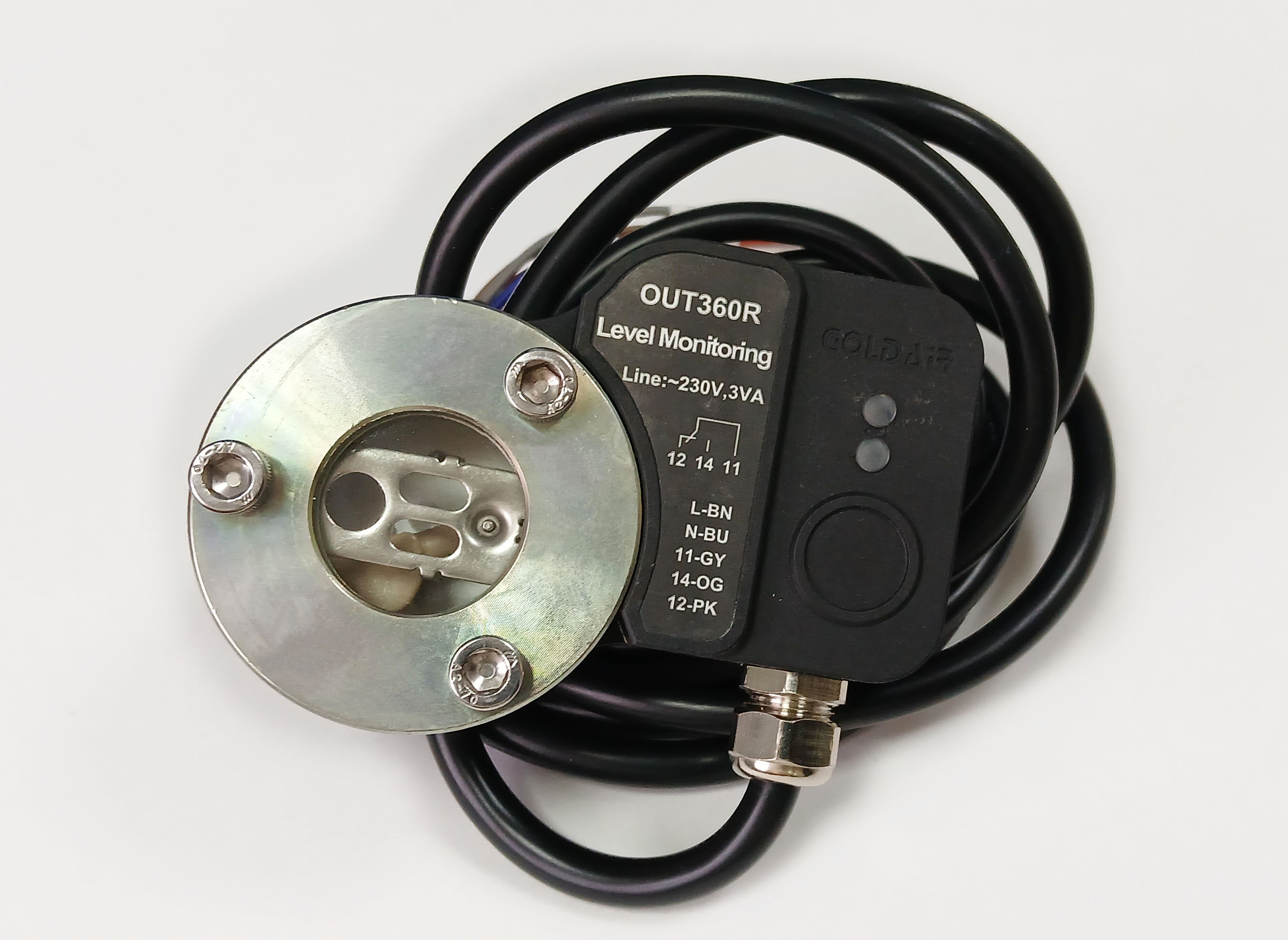

Модель OUT360R-K1

Реле имеет встроенный электронный блок, который обеспечивает размыкание аварийного контакта при падении уровня жидкости (масла или жидкого хладагента) ниже значения уставки датчика.

После срабатывания реле аварийный контакт не замкнется даже при повышении уровня жидкости выше уставки.
Для замыкания аварийного контакта необходимо или нажать кнопку сброса или прервать электропитание электронного модуля датчика.

Такой тип датчиков и реле используется, как правило, для управления процессом подачи жидкости в сосуд холодильного контура.
Например, циркуляционный ресивер или ресивер промежуточного давления.

При снижении контролируемого уровня жидкости ниже уставки контакт датчика размыкается (или замыкается), а при повышении уровня контакт замыкается (возвращается в исходное положение), т.е. блокировки контакта в аварийном состоянии после срабатывания не происходит.

Реле уровня управляющего типа могут использоваться и для выполнения защитных функций, но в этом случае в щите управления холодильной машиной необходимо предусмотреть "электрическую защелку", не позволяющую запустить компрессор снова после размыкания аварийного контакта реле.
Пример — установка реле OLC-D1-B на винтовые компактные компрессоры Bitzer серии CSH для защиты от низкого уровня масла в кожухе маслоотделителя.
