Расходомеры жидкости

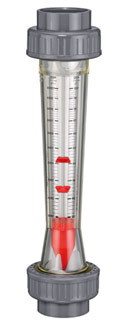

Расходомеры серии VSРасходомеры серии VS используются для постоянной установки в трубопроводы с водой или другими хладоносителями для определения расхода и аварийного отключения оборудования при снижении расхода ниже заданной величины уставки. Величина уставки минимального расхода изменяется специальным ползунком на корпусе прибора. При снижении расхода ниже
уставки размыкается аварийный контакт.

В зависимости от материала присоединительных патрубков расходомеры VS могут использоваться при положительных температурах хладоносителя (стандартное исполнение расходомеров, имеющихся на складе) или в более широком диапазоне, в том числе и при отрицательных температурах.

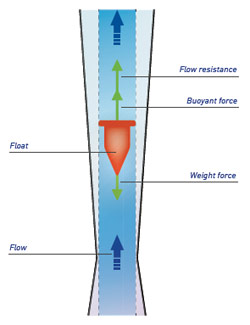

Принцип действия расходомеров VS основан на перемещении специального поплавка вверх — вниз под действием потока жидкости. Расходомер при этом должен быть установлен вертикально. Чем больше расход жидкости, тем выше поднимается поплавок. На корпусе расходомера нанесены деления для визуального определения расхода.

Основные преимущества расходомеров VS:

  • простота конструкции, благодаря которой достигается длительный ресурс
    эксплуатации.
  • надежность срабатывания аварийного контакта при снижении расхода.
  • невысокая стоимость.

Технические особенности расходомеров VS обусловили возможность их встраивания в чиллеры для быстрого определения реального расхода хладоносителя, что очень важно при проведении сервисных и ремонтных работ.Расходомеры серии VS

Общая характеристика расходомера:

  • Предназначен для воды или хладоносителей
  • Номинальное рабочее давление — PN10
  • Максимальная температура жидкости — 40°С
  • Минимальная температура жидкости — 0°С
  • Максимальная погрешность 4% от полного диапазона
  • Монтаж вертикальный в трубу соответствующего диаметра.
  • Материал трубы — ПВХ
  • Поплавок с магнитом для датчика протока

Общая характеристика датчика протока:

  • Максимальная температура окружающей среды — 55°С
  • Степень защиты IP65
  • Ток переключения макс. 0,5 А
  • Напряжение: максимум 230 В переменного или постоянного тока
  • Тип реле — закрыто, если поплавок ниже датчика.
Модель Внутренний диаметр патрубков фланца
(DN / мм)
Резьба фланцев Диапазон измеряемого расхода
(литр / час)
Цена
(EUR)
VS1340G21WO DN40 / 50 G 2 1/4" 600 … 6000 526
VS1350H21WO DN50 / 63 G 2 3/4" 1 000 … 10 000 631
VS1365J21WO DN65 / 75 G 3 1/2" 2 000 … 20 000 1 077
VS1365L21WO DN65 / 75 G 3 1/2" 8 000 … 60 000 1 088
VSK1 Датчик протока (реле минимального уровня) 137
