Реле давления

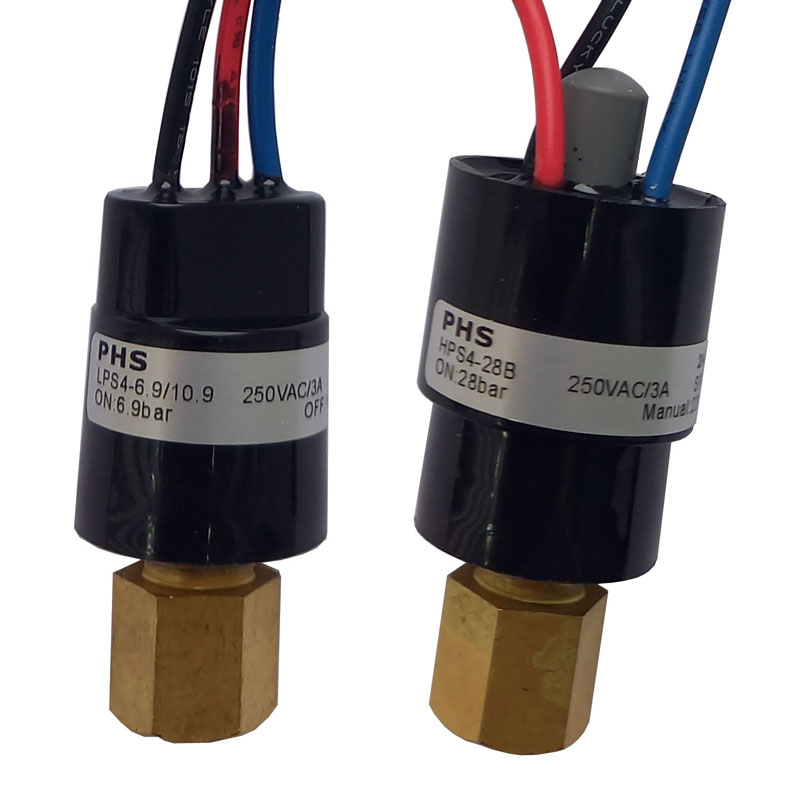

Реле давления — это электромеханический прибор, предназначенный для размыкания или замыкания контактов электрической цепи при достижении заданной величины давления. Все реле давления делятся на регулируемые (с возможностью изменения давления уставки) и нерегулируемые ( с фиксированной заводской уставкой). Есть также группа регулируемых реле давления, отличительной особенностью которых является наличие внешнего ручного возврата (кнопки сброса), которая позволяет привести электрические контакты в начальное положение (после срабатывания реле необходимо нажать кнопку сброса для повторного запуска холодильной установки).

Реле давления является неотъемлемой частью любой холодильной установки. Они используются для защиты системы от чрезмерно высокого или низкого давления в зависимости от величины уставки. Помимо защитных функций, реле давления могут использоваться для регулирования давления конденсации путем вкл/выкл вентиляторов конденсатора воздушного охлаждения или отключения компрессора «по циклу откачки».

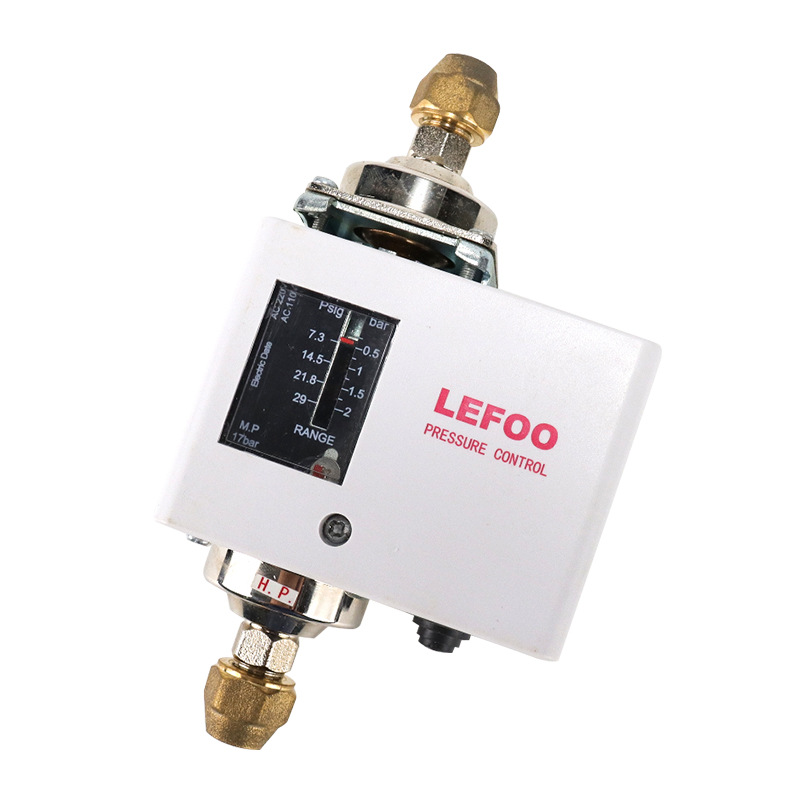

Электромеханическое дифференциальное реле давления масла контролирует разность давлений между нагнетанием и всасыванием маслонасоса холодильного компрессора. При снижении разности давлений ниже уставки реле давления масла размыкает контакт и выключает компрессор. Подвод масла к реле производится с помощью капиллярных трубок.

Электронное дифференциальное реле давления масла также выполняет функцию защиты компрессора от аварийного снижения давления масла. Монтируется непосредственно в крышку масляного насоса, не требует подведения капиллярных трубок со стороны низкого и высокого давления маслонасоса. Состоит из двух частей: механической и электронной.

Компания ПХС поддерживает на складе значительный запас реле давления Alco-Controls (США), хорошо зарекомендовавших себя в условиях длительной эксплуатации.

1. Реле давления масла Alco-Controls
