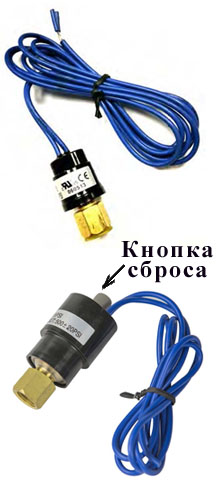

Реле давления с фиксированной уставкой серий «MPV» и «HPS»Реле давления «Ranco-Robertshaw» с фиксированной уставкой используются, как правило, OEM- производителями холодильных установок для следующих защитных или регулировочных функций:
- защиты компрессора от пониженного давления всасывания; (с автовозвратом);
- защиты компрессора от повышенного давления нагнетания; (с автовозвратом или с кнопкой ручного сброса);
- регулирования давления конденсации включением/выключением вентилятора(-ов) конденсатора воздушного охлаждения; (с автовозвратом).
До недавнего времени реле давления с фиксированной уставкой использовались чаще всего в коммерческих моноблоках и сплит-системах, но в последние годы получают все большее распространение и в промышленных холодильных агрегатах.
Технические особенности
- контакт размыкания SPST;
- возможность поставки любого реле не только с типовой уставкой давления срабатывания, но и с любой другой уставкой по выбору заказчика;
- температурный диапазон использования:
— по температуре окружающей среды: от -30 до +80°С
— по температуре хладагента - от -50 до +120°С
- электрические данные:
Напряжение, В |
Max. нагрузка, ВА |
24 переменное |
125 |
120 переменное |
375 |
240 переменное |
375 |
- расчетное ресурсное число срабатываний: 100000;
- присоединительные контакты могут быть золотистыми, медными или стальными;
- стандартный присоединительный кабель: 1000 мм сечение 0,82 мм². По заказу — любая длина;
- степень защиты: IP66;
- сертификация: UL 60730, CE (EN 60730-2: 2000/A2:2008 EN 60730-2-6:2008).
Технические характеристики
Модель |
Распространенное применение |
Фиксированная настройка, бар |
Сброс |
Max. давление, бар |
Резьба |
Цена, EUR |
Размыкание |
Замыкание |
НАЗНАЧЕНИЕ: Защита компрессора по низкому давлению |
MPV0121-02U |
Низкотемпературные R404A/R507, R22, R134a |
0,2 |
1,4 |
Автоматический |
|
1/4 SAE |
См. Прайс-лист |
MPV02b21-02U |
Среднетемпературные R404A/R507, R22, R407С, высокотемпературные R134a |
0,7 |
2,4 |
Автоматический |
|
1/4 SAE |
MPV0221-02U |
Среднетемпературные R404A/R507, R22, высокотемпературные R407C |
2,4 |
4,1 |
Автоматический |
|
1/4 SAE |
MPV02a21-02U |
Среднетемпературные R404A/R507, R22, высокотемпературные чиллеры R407C |
3,3 |
4,8 |
Автоматический |
|
1/4 SAE |
MPV0421-02U |
Высокотемпературные R410A |
5,2 |
6,9 |
Автоматический |
|
1/4 SAE |
НАЗНАЧЕНИЕ: Защита компрессора по высокому давлению |
MPV0321-02U |
R404A/R507, R407C, R134a, R22 |
26,5 |
18,0 |
Автоматический |
|
1/4 SAE |
См. Прайс-лист |
MPV0521-02U |
R410A |
41,4 |
32,8 |
Автоматический |
|
1/4 SAE |
HPS-22 7 B |
R134a |
22,7 |
ручной сброс |
Кнопкой |
|
1/4 SAE |
HPS-26 0 B |
R134a, R407C, R404A |
26,0 |
ручной сброс |
Кнопкой |
|
1/4 SAE |
HPS-28 0 B |
R404A |
28,0 |
ручной сброс |
Кнопкой |
|
1/4 SAE |
HPS-36 0 B |
R410A |
36,0 |
ручной сброс |
Кнопкой |
|
1/4 SAE |
HPS-42 0 B |
R410A |
42,0 |
ручной сброс |
Кнопкой |
|
1/4 SAE |
НАЗНАЧЕНИЕ: Управление вентилятором конденсатора воздушного охлаждения |
MPVF1318 |
R404A/R507 |
13,0 |
18,0 |
Автоматический |
|
1/4 SAE |
См. Прайс-лист |
MPVF2025 |
R410A |
20,0 |
25,0 |
Автоматический |
|
1/4 SAE |
|
