Реле давления хладагента серии PS3 (с фиксированной уставкой)Область применения
Реле давления является неотъемлемой частью любой холодильной установки. Они используются для защиты системы от чрезмерно высокого или низкого давления в зависимости от величины уставки. Помимо защитных функций, реле давления могут использоваться для регулирования давления конденсации и отключения компрессора «по циклу откачки». Реле давления обеспечивает длительную и безопасную работу не только компрессора, но и всей установки в целом.
Технические особенности
 фиксированная уставка срабатывания по давлению;- версии с ручным и автоматическим возвратом;
- различные типы подсоединений;
- монтаж непосредственно на трубу;
- минимальная температура окружающей среды -40°С;
- максимальная температура окружающей среды +70°С (+150°С для диапазона «6»);
- класс защиты IP65 (в комплекте с кабелем и разъемом).
Расшифровка обозначений
PS3-(1)(2)(3)
| 1. Функция |
2. Диапазон давления |
3. Соединения по давлению |
|
А = реле (ограничитель) ВД/НД с автоматическим перезапуском
В = защитное реле с внешним перезапуском
R = реле ВД с внешним перезапуском
S = Защитное реле с внутренним перезапуском
W = реле (ограничитель) ВД/НД с внешним перезапуском
|
|
Диапазон
(бар) |
Max. допустимое давление
(бар) |
Давление испытания
(бар) |
S = 1/4” SAE внутр. резьба с ниппелем и демпфером
K = 1 м. кап. трубка с гайкой 1/4” SAE
L = 1/4” ODM с кап. трубкой 1м
U = пайка 6мм ODF
X = пайка 1/4” ODF
A = 1/4” SAE наруж. резьба
G = G1/4” внутр.
R = G1/4” наруж.
|
| 1/А/J/S |
-0,6… 6 |
27 |
30 |
| 3/C/L/U |
0,1… 16 |
27 |
30 |
| 4/D/M/V |
6… 30 |
31 |
36 |
| 5/E/N/W |
6…30 |
31 |
36 |
| 6/F/O/X |
10…43 |
43 |
48 |
Технические характеристики
| Защита согласно EN 60529 / IEC 529 |
- IP 00
- IP 30 с крышкой клеммной коробки
- Класс защиты IP 65 при
использовании кабелей
PS3-Nxx/-Lxx или разъёма DIN 43650 |
Диапазон допустимых температур TS * |
хранения |
-40 °C .. 70 °C |
| рабочей среды |
-40 °C .. 70 °C
(150 °C, диапазон 6) |
| Индуктивная нагрузка (AC15) |
3 A / 230 В AC |
Диапазон давлений PS |
- 0,6 .. 43 бар |
| Индуктивная нагрузка (пост. ток) |
0,1 A / 230 В DC |
Типы контактов |
1 переключатель SPDT |
Номинальная сила тока
электродвигателя (FLA) |
6 A / 120/240 В AC |
Рабочие среды |
ГФУ, ГХФУ, ГФО/ГФО-смеси
(группа безопасности хладагента A1) |
Сила тока заблокированного
ротора (LRA) |
36 A / 120/240 В AC |
|

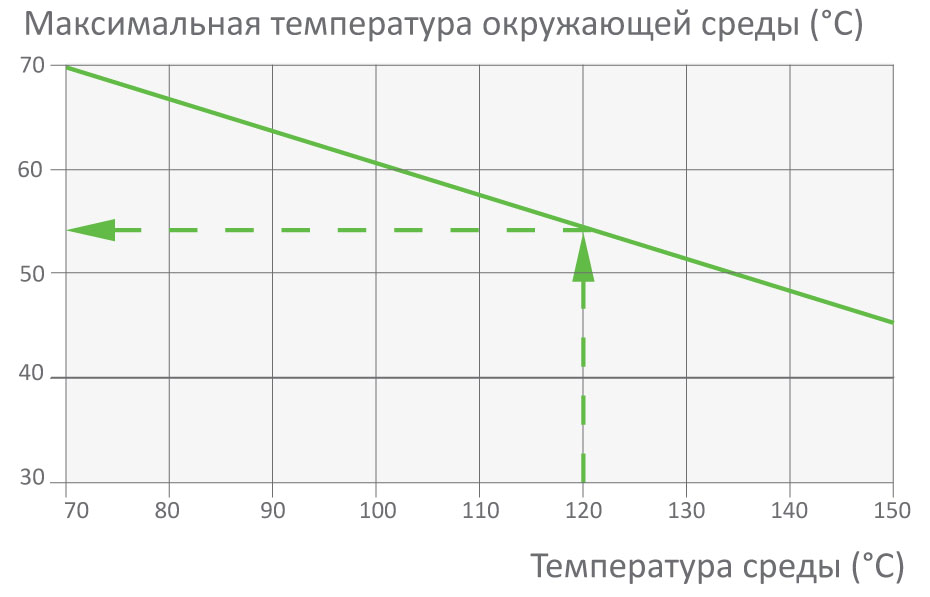

* Примечание. В случае использования реле для высокотемпературных сред, например, с температурой от +70°C до +150°C, величина максимальной температуры окружающей среды должна быть уменьшена согласно графику. Например: при температуре среды +120°C температура среды вокруг корпуса реле не должнапревышать +55°C.
|
|
Таблица стандартных уставок реле давления серии PS3
| Модель |
Код заказа |
Фиксированная уставка, бар |
Сброс |
Max. температура, °С |
Давление испытания на утечку, бар |
Габаритные размеры, мм |
Масса, кг |
Присоединение по давлению |
| отключ. |
включ. |
окружающей среды |
в присоединении по давлению |
| PS3-A3S |
715924* |
9 |
6,9 |
авт. |
+70 |
+70 |
50 |
90*50*40 1/4 SAE |
0,12 |
Внутренняя резьба 7/16”-20UNF с клапаном Шредера |
| PS3-A3S |
716393* |
11 |
7 |
авт. |
+70 |
+70 |
50 |
| PS3-A6S |
715 603 |
16 |
11 |
авт. |
+70 |
+150 |
50 |
90*50*40 1/4 SAE |
0,12 |
Внутренняя резьба 7/16”-20UNF с клапаном Шредера |
| PS3-A6S |
715 604 |
19 |
15 |
авт. |
+70 |
+150 |
50 |
| PS3-A6S |
715 600 |
26 |
22,5 |
авт. |
+70 |
+150 |
50 |
| PS3-W1S |
714 760 |
-0,3 |
1,2 |
авт. |
+70 |
+70 |
30 |
90*50*40 1/4 SAE |
0,12 |
Внутренняя резьба 7/16”-20UNF с клапаном Шредера |
| PS3-W1S |
714 761 |
0,3 |
1,8 |
авт. |
+70 |
+70 |
30 |
| PS3-W1S |
714 762 |
2 |
3,5 |
авт. |
+70 |
+70 |
30 |
| PS3-W3S |
716518* |
5,8 |
8 |
авт. |
+70 |
+70 |
50 |
90*50*40 1/4 SAE |
0,12 |
Внутренняя резьба 7/16”-20UNF с клапаном Шредера |
| PS3-W3S |
716410* |
8,5 |
10,5 |
авт. |
+70 |
+70 |
50 |
| PS3-W6S |
715 831 |
14 |
10 |
авт. |
+70 |
+150 |
50 |
90*50*40 1/4 SAE |
0,12 |
Внутренняя резьба 7/16”-20UNF с клапаном Шредера и переходником |
| PS3-W6S |
715 556 |
21 |
16 |
авт. |
+70 |
+150 |
50 |
| PS3-W6S |
715 555 |
25 |
20 |
авт. |
+70 |
+150 |
50 |
| PS3-W6S |
715 567 |
29 |
23 |
авт. |
+70 |
+150 |
50 |
| PS3-W6S |
715 550 |
33,5 |
27,5 |
авт. |
+70 |
+150 |
50 |
| PS3-W6S |
715 553 |
40 |
33 |
авт. |
+70 |
+150 |
50 |
| PS3-B6S |
715 568 |
19,2 |
прим. 5 бар ниже отключения |
внешний ручной сброс |
+70 |
+150 |
50 |
90*50*40 1/4 SAE |
0,12 |
Внутренняя резьба 7/16”-20UNF с клапаном Шредера и переходником |
| PS3-B6S |
715 564 |
22,7 |
+70 |
+150 |
50 |
| PS3-B6S |
715 563 |
27,3 |
+70 |
+150 |
50 |
| PS3-B6S |
715 569 |
29,5 |
+70 |
+150 |
50 |
| PS3-B6S |
715 560 |
36 |
+70 |
+150 |
50 |
| PS3-ASR |
712779* |
1 |
1,3 |
авт. |
+70 |
+70 |
30 |
90*50*40 G1/4” |
0,12 |
Внешняя резьба G1/4” |
* — Помимо стандартных реле давления, указанных в таблице, компания Alco - Controls производит ряд моделей для ОЕМ-производителей, заказ которых производится от 100 шт.
Кабели. Таблица подбора
Внимание! Кабели с разъёмами заказываются отдельно
| Диапазон температур |
Тип |
Код заказа |
Длина, м |
Сечение провода |
| -50...80 °C / без UL |
PS3-N15 / OM5 |
804 580 |
1,5 |
3 x 0,75 мм 2 |
| PS3-N30 / OM5 |
804 581 |
3,0 |
| PS3-N60 / OM5 |
804 582 |
6,0 |
|
| Разъем, соответствующий EN 175301 |
Код заказа |
| PG9 |
801 012 |
| PG11 |
801 013 |
|
|
