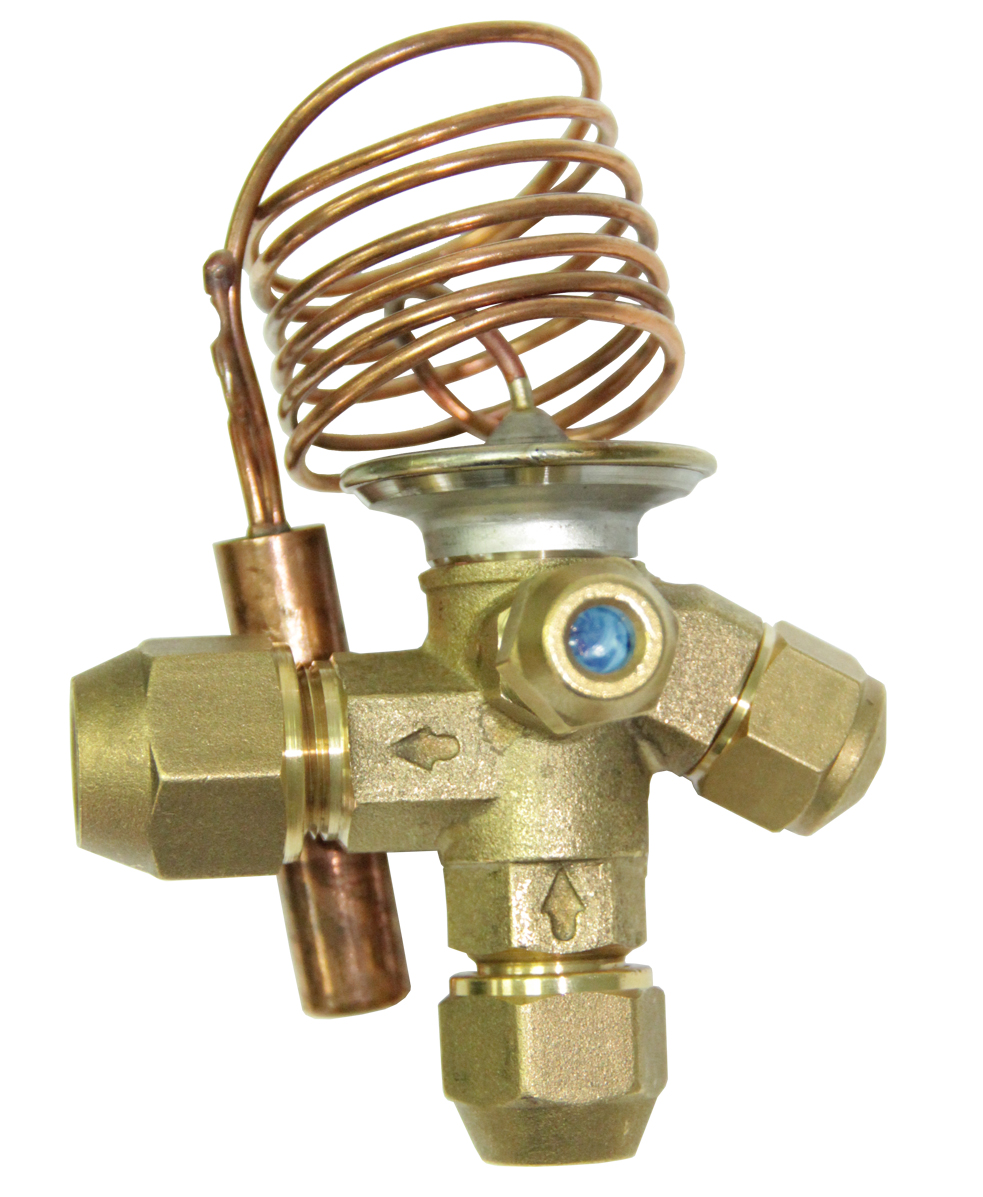

Терморегулирующие вентили STF серии SM и SME
|
Серия SM(E) — серия ТРВ со сменными вставками производительностью от 1 до 23,5 кВт.
Используются для самых разных применений в области торгового и коммерческого холода в диапазоне температур кипения от -40°С до +10°С на хладагентах R22, R407C, R404A, R134a.
|
|
Расшифровка обозначения моделей
| SM |
E |
H |
C |
IN |
| Серия |
Внешнее уравнивание |
Хладагент:
H = R22, M = R134a,
N = R407C, S = R404A/507 |
с MOP |
Патрубки в дюймах |
|
Технические данные
- Максимальное рабочее давление: 30 бар
- Длина капилярной трубки - 1 м
Диапазон температур кипения:
- от -40 до +10°С при работе на R22, R407C, R404A, R134a
|
Конструкционные материалы:
- Корпус - латунь
- Патрубки - медные
- Диафрагма из нержавеющей стали
ТРВ поставляются в комплекте с гайками
|
ТРВ выпускаются как с внутренним уравниванием - «SM» (если испаритель без дистрибьютора)
так и с внешним уравниванием - «SME» (испаритель с дистрибьютором хладагента).
| Уравнивание |
R22 |
R407C |
R134a |
R404A/507 |
Присод. размеры (SAE)
|
| Внутреннее |
SM H |
SM N |
SM M |
SM S |
3/8″ — 1/2″ |
| Внешнее |
SME H |
SME N |
SME M |
SME S |
3/8″ — 1/2″ — 1/4″ |
|
Клапанные узлы (дюзы) с входным фильтром
| Модель дюзы |
| Ном. холодопроизводительность, кВт |
| R22 |
R407C |
R134a |
R404A/507 |
| №0 |
1,12 |
1,07 |
0,9 |
0,83 |
| №1 |
2,53 |
2,68 |
2,0 |
1,8 |
| №2 |
3,37 |
3,35 |
2,5 |
2,3 |
| №3 |
5,06 |
5,28 |
4,7 |
4,4 |
| №4 |
8,43 |
8,8 |
6,8 |
6,4 |
| №5 |
13,49 |
14,1 |
8,9 |
7,9 |
| №6 |
16,87 |
16,4 |
11,0 |
9,3 |
Производительность указана при температуре кипения +4,4°С, конденсации +40°С, переохлаждении на входе ТРВ 2К,
перепаде давления для R22 / R407C: 6,9 бар; R134a: 4,6 бар; R404A: 7,2 бар
|
|
Запросы на подбор ТРВ направляйте, пожалуйста:
Кислову Алексею — ak@phs-holod.ru
|
