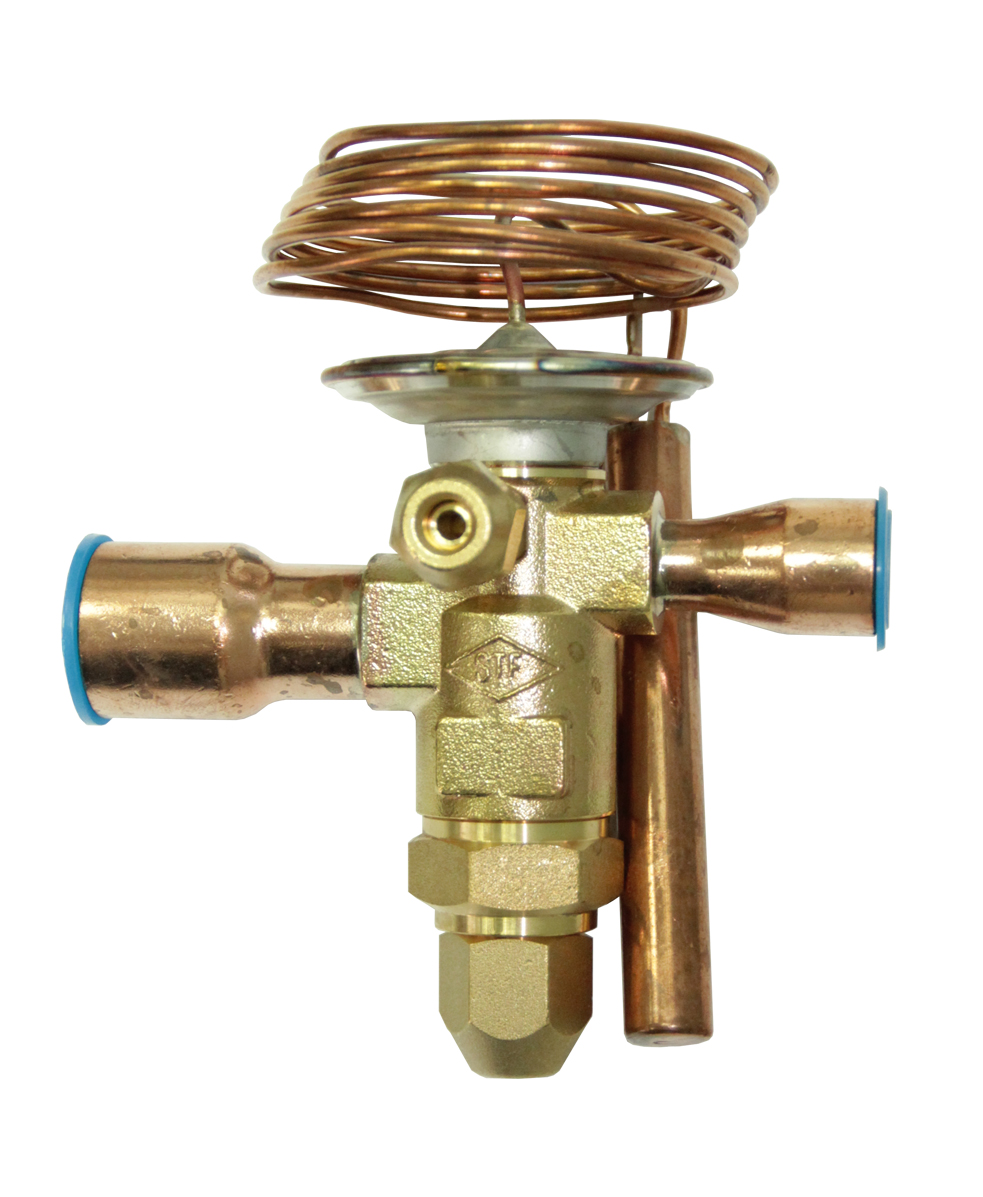

Терморегулирующие вентили STF серии RT и RTE
|
Серия RT(E) — серия терморегулирующих вентилей, оптимизированая для работы на R410A в высокотемпературном режиме, и охватывающая диапазон холодопроизводительности от 3,5 до 70 кВт, характерный для коммерческих систем кондиционирования и чиллеров.
- ТРВ имеют герметичную конструкцию
- Патрубки под пайку
- Высокая точность поддержания перегрева
По совокупности конструктивных особенностей, обладают преимуществом в использовании при производительности испарителя от 15 до 40 кВт.
ТРВ выпускаются как с внутренним уравниванием - «RT»
так и с внешним уравниванием - «RTE»
|
  |
Расшифровка обозначения моделей
| RT |
E |
12 |
Z |
C |
IN |
| Серия |
Внешнее уравнивание 1/4 SAE |
Ном. производительность в тоннах |
Хладагент:
Z = R410A |
без MOP |
Патрубки в дюймах |
|
Технические данные:
- Максимальное рабочее давление: 45 бар
|
Диапазон температур кипения:
- от -40 до +15°С при работе на R410A
|
Таблица моделей ТРВ STF серии «RT», «RTE» на R410A
| Модель |
Произвоительность вентиля, кВт |

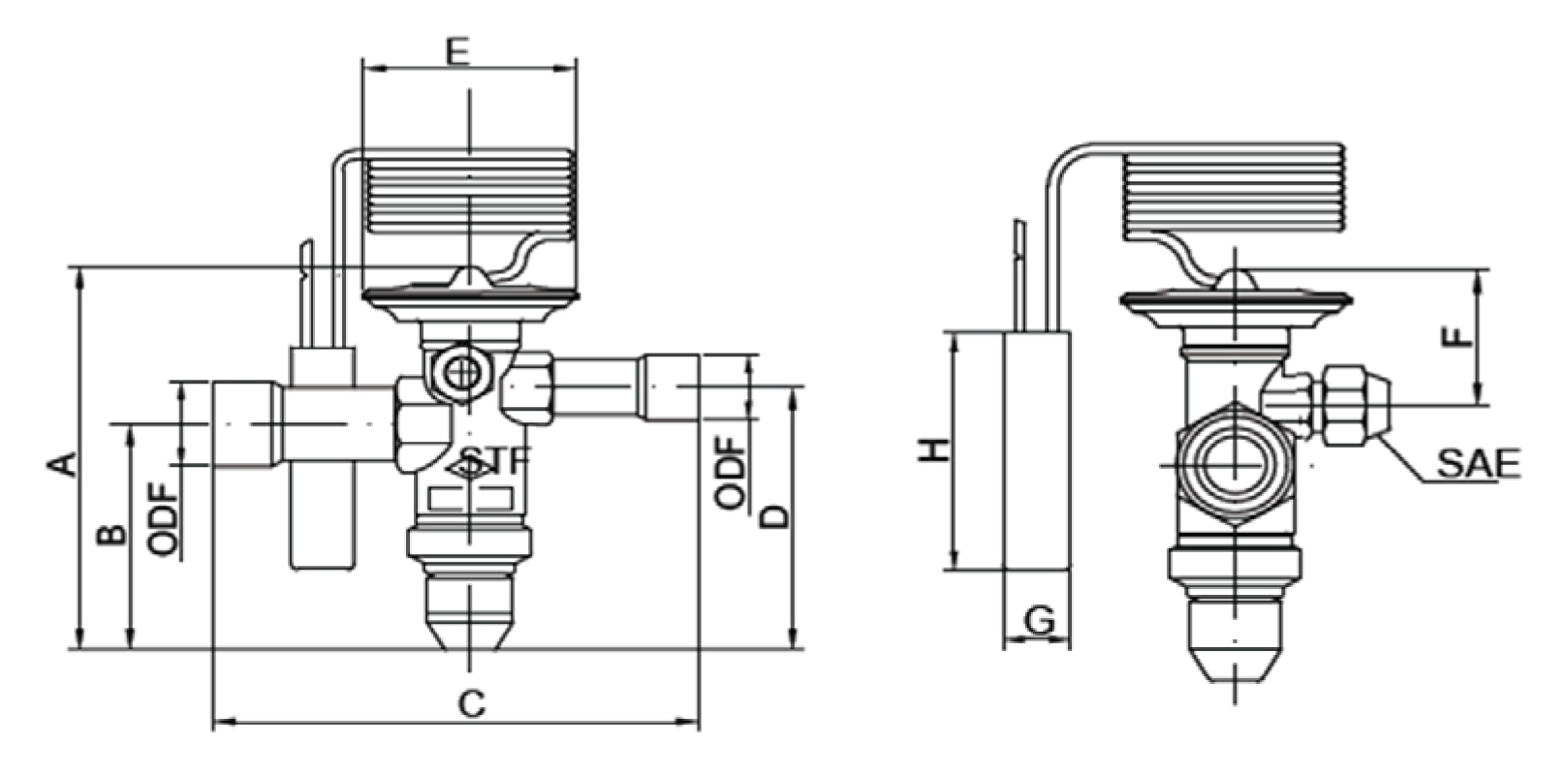

Размер |
| A |
B |
C |
D |
E |
F |
G |
H |
Патрубки ODF |
| RT E 1Z |
3,5 |
102 |
61 |
100 |
71 |
Ø55 |
26 |
Ø13 |
89 |
1/2" - 5/8" - (1/4" SAE) |
| RT E 1-1/2Z |
5,3 |
| RT E 2Z |
7,0 |
| RT E 2-1/2Z |
8,8 |
| RT E 3Z |
10,6 |
| RT E 4Z |
14,1 |
| RT E 5Z |
17,6 |
| RT E 6-1/2Z |
22,9 |
| RT E 7-1/2Z |
26,4 |
| RT E 9Z |
31,7 |
102 |
61 |
100 |
71 |
Ø55 |
26 |
Ø13 |
89 |
5/8" - 7/8" - (1/4" SAE) |
| RT E 10Z |
35,2 |
107 |
61 |
110 |
71 |
Ø55 |
26 |
Ø13 |
89 |
5/8" - 7/8" - (1/4" SAE) |
| RT E 12Z |
42,2 |
| RT E 14Z |
49,3 |
| RT E 16Z |
56,3 |
| RT E 18Z |
63,4 |
| RT E 20Z |
69,7 |
Производительность указана при температуре кипения +4°С, конденсации +38°С, переохлаждении на входе ТРВ 1К, статическом перегреве 4К
Запросы на подбор ТРВ направляйте, пожалуйста:
Кислову Алексею — ak@phs-holod.ru
|
