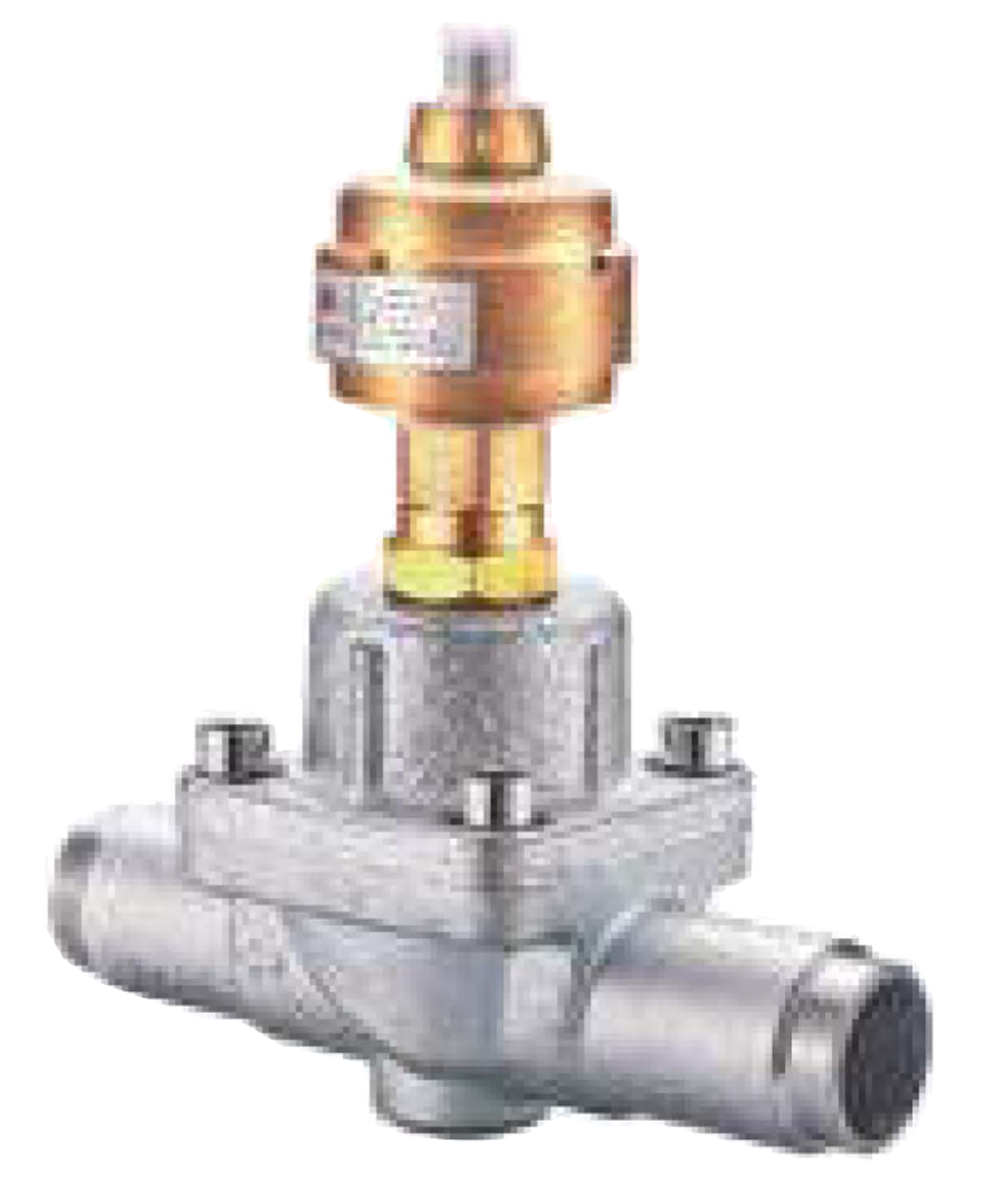

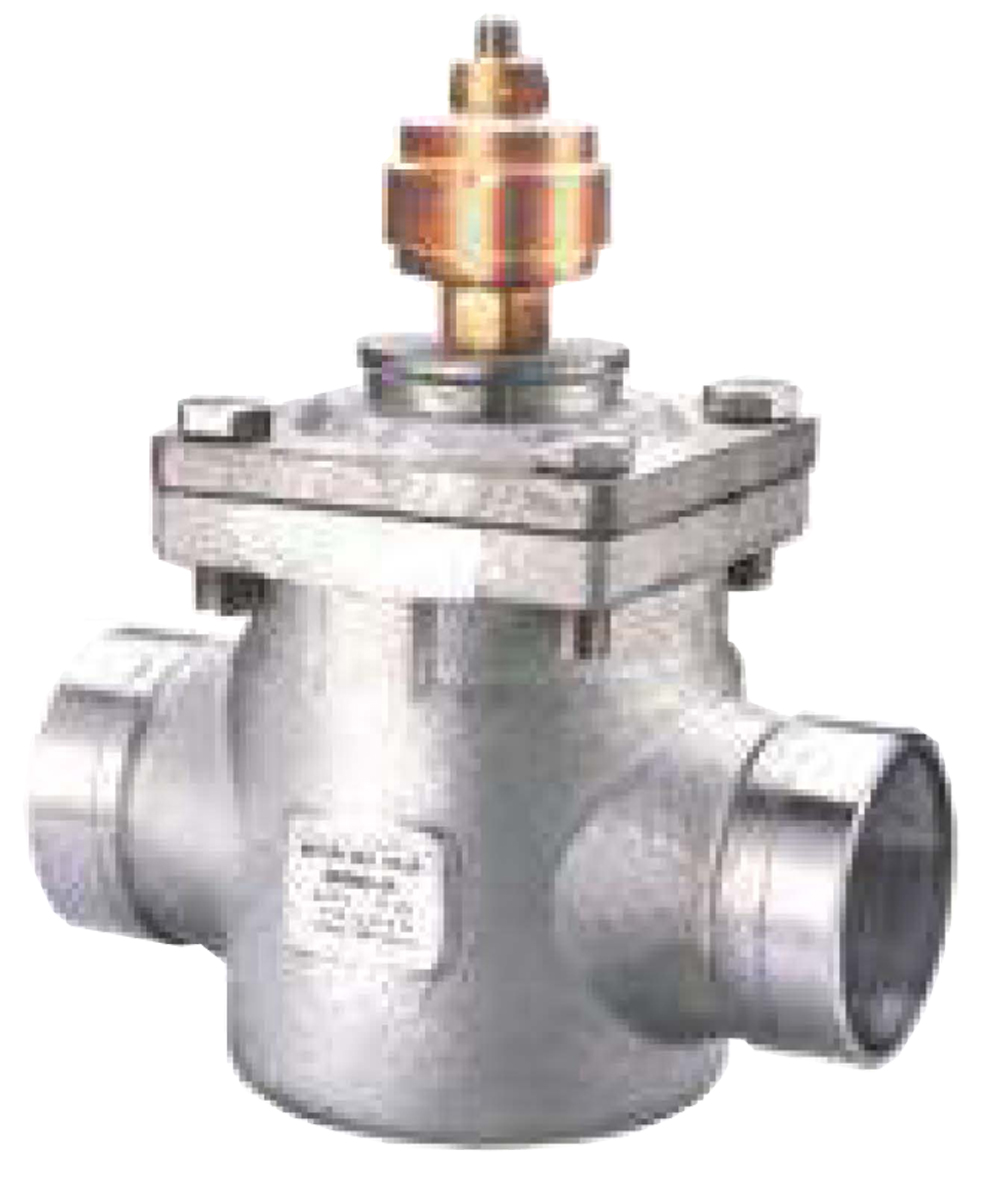

Двухходовые вентили с сервоприводом серии «DHV»
|
Двухходовой вентиль DHV (D/S) с сервоприводом обеспечивает низкий или нулевой перепад давления.
Электронное управление позволяет обеспечить плавную регулировку расхода.
Двухходовые вентили DHV (D/S) могут работать как нормально открытый, так и нормально закрытый клапан.
Управляющий контроллер позволяет использовать вентиль для:
- поддержание заданного давления в испарителе
- поддержание заданной температуры
- поддержание уровня жидкости и т.п.
|
 |
Характеристики двухходовых вентилей серии DHV (D/S)
- Перепад давления на вентиле MOP D: min 0 бар, max 40 бар
- Максимальное рабочее давление: 52 бара
(двухходовые вентили размеров DN50-DN100)
- Используемые хладагенты: HCFC, HFC
- Температура рабочей среды: от -35 до +105°С
- Температура окружающей среды: от -35 до +65°С
- Скорость открытия: 250 PPs
- Номинальная мощность / напряжение: 6W / DC 12V
- Электромагнитная катушка имеет класс защиты IP65
|
 |
 |

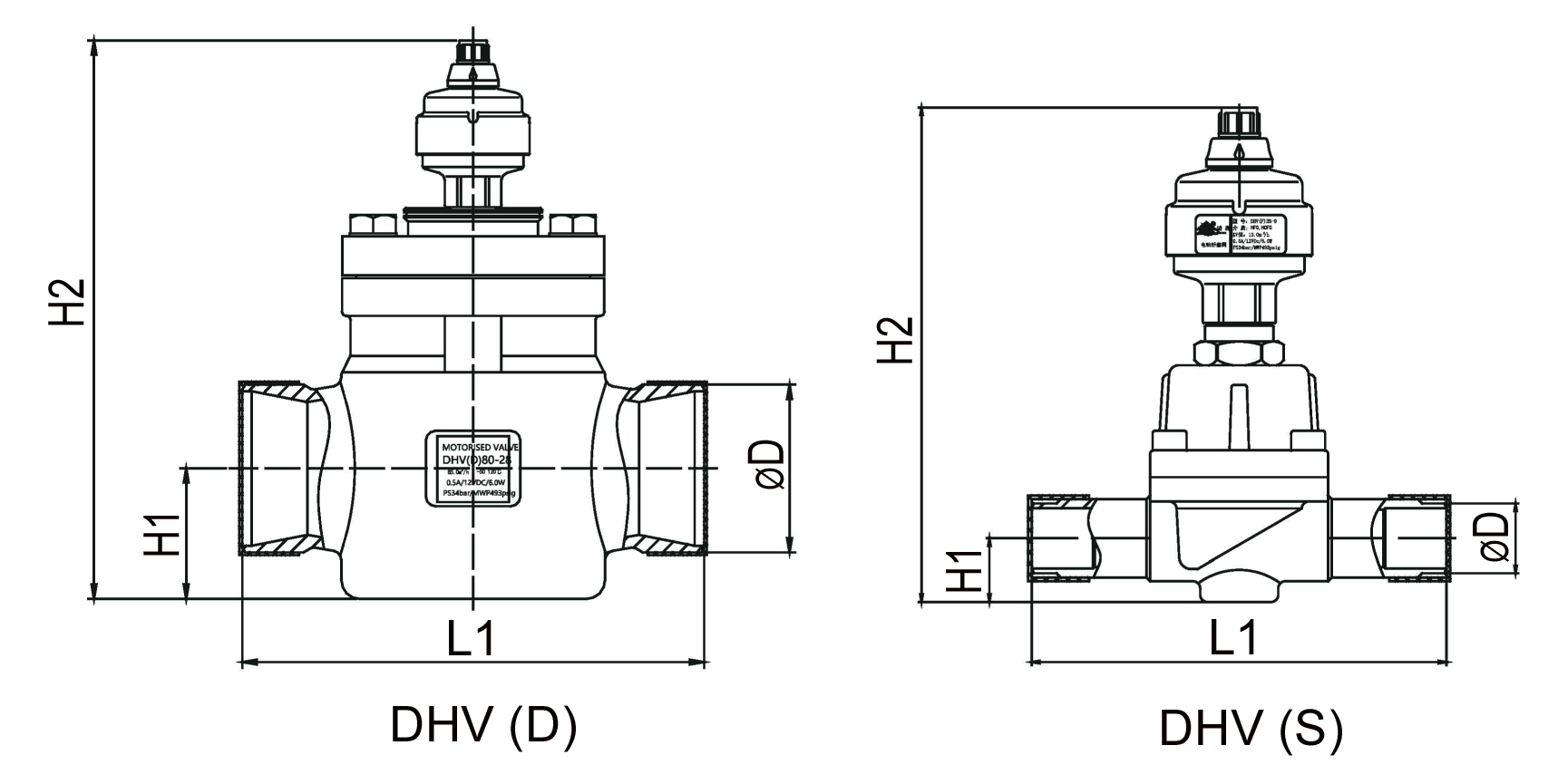

Технические характеристики вентилей серии "DHV (D/S)"
Значение Kv: расход (м³/ч) воды плотностью 1000 кг/м³, проходящей через клапан с перепадом давления 100 кПа.
MOP D газовой среды примерно на 1 бар выше, чем у жидкости.
| Модель |
DN |
Размеры (мм) |
Kv
(м³/ч) |
Max. рабочее давление (бар) |
Кол-во шагов |
Контроллер управления |
Масса
(кг) |
| ØD |
L1 |
H1 |
H2 |
| DHV (S) 25-9 |
25 |
28 |
170 |
26 |
204 |
10 |
45 |
1520 |
HS888-2-25 |
2,8 |
| DHV (S) 32-11 |
32 |
35 |
193 |
29 |
210 |
16 |
30 |
1250 |
HS888-2-32 |
3,5 |
| DHV (S) 40-13 |
36,5 |
42 |
207 |
32 |
218 |
25 |
45 |
1250 |
HS888-2-40 |
4,9 |
| DHV (S) 50-18 |
50 |
57,6 |
207 |
39 |
237 |
44 |
52 |
3700 |
HS888-2-50 |
7,3 |
| DHV (D) 65-24 |
65 |
76 |
230 |
69 |
294 |
70 |
52 |
5250 |
HS888-2-65/80 |
15,5 |
| DHV (D) 80-28 |
70 |
89 |
245 |
69 |
294 |
85 |
52 |
5250 |
HS888-2-65/80 |
16,0 |
| DHV (D) 100-34 |
100 |
108 |
300 |
94 |
365 |
160 |
52 |
8625 |
HS888-2-100DC |
34,4 |

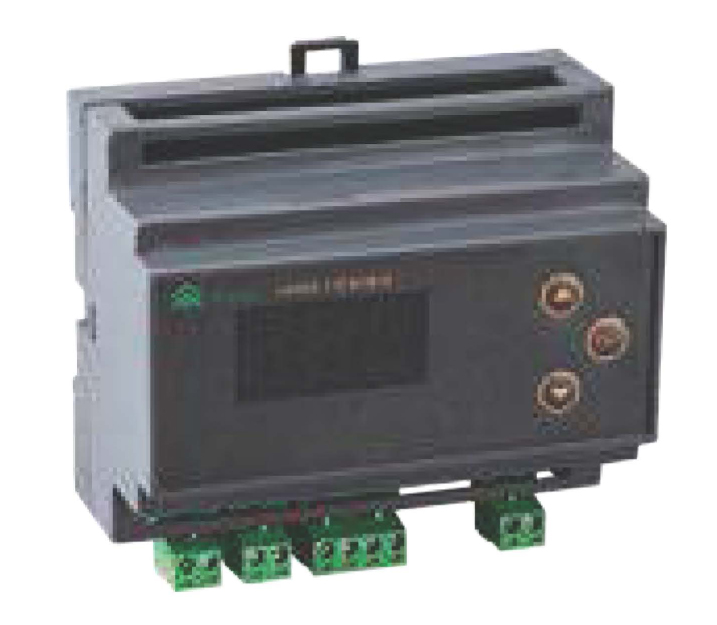

Контроллеры управления для вентилей серии DHV (D/S)
| Модель |
Характеристики |
Характеристики |
| HS888-2-25 |
Модуль управления вентилем DHV (S/D) в режиме "открыт-закрыт";
питание 220В, резервное питание DC12V, DIN-рейка,
160×100×80 мм, 0,2 кг |
 |
| HS888-2-32 |
| HS888-2-40 |
| HS888-2-50 |
| HS888-2-65//80 |
| HS888-2-100DC 24V |
Питание 220В, резервное питание DC 24V |
| HC-10 PID |
Контроллер управления универсальный со встроенным PID-регулятором.
Используется для регулировки параметров: уровня жидкости, давления и температуры.
12V DC для 4, 5, 6-проводных шаговых регулирующих вентилей.
Входной сигнал 0-5V, 0-10V, 4-20mA.
Питание 24V DC, протокол Modbus RTU, порт RS485, DIN-рейка |
 |
