Смотровые стекла серии SMI с индикатором влажности

Смотровые стекла серии SMI разработаны для установки в трубопроводы холодильных систем и систем кондиционирования воздуха. Устанавливаются, как правило, на жидкостные линии для контроля нормы заправки холодильной системы.

Все поставляемые компанией ПХС смотровые стекла SMI имеют встроенный индикатор влажности.

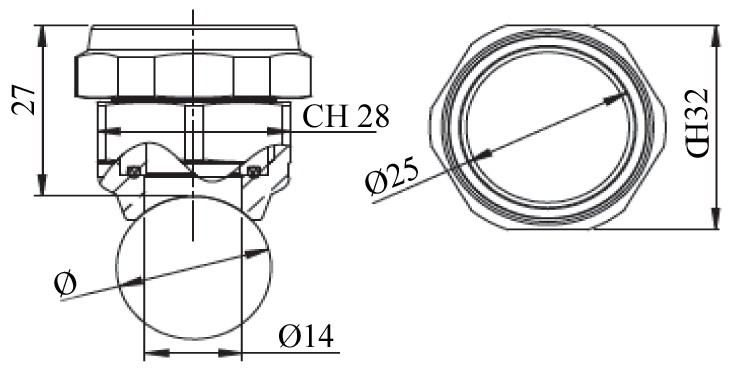

Основные конструктивные элементы:

Корпус смотрового стекла и седло корпуса из латуни EN12164-CW614N
Смотровое стекло
Тефлоновая прокладка под стекло
Двойное уплотнительное кольцо из неопрена
Индикатор влажности

— Разборная конструкция

— Max. рабочее давление 54 бара

— Допустимая рабочая температура: -35°С... + 105°С

Модель	Код	Соединение, дюйм-мм	Конфигурация
SMI-34	32100-TS-05-0	3/4	Пайка, для установки на трубу
SMI-78	32100-TS-06-0	7/8 — M22
SMI-118	32100-TS-08-0	1 1/8 — M28
SMI-138	32100-TS-09-0	1 3/8 — M28
SMI-158	32100-TS-10-0	1 5/8 — M42
SMI-218	32100-TS-11-0	2 1/8 — M54

Влагосодержание и цветовая индикация

Цвет	R22	R134a	R404	R407C	R410A	R404
Зеленый	<60	<75	<30	<30	<30	<30
Светло-зеленый	60	75	30	30	30	30
Желтый	>60	>75	>30	>30	>30	>30

При первом запуске системы цвет индикатора может некоторое время оставаться желтым под воздействием влаги, оставшейся в системе при сборке. Обычно фильтры-осушители справляются с этой влагой за 12 часов. Если по прошествии этого времени желтый цвет индикатора не сменился зеленым, то необходимы дальнейшие действия для устранения присутствия влаги внутри контура.

Для монтажа смотрового стекла SMI необходимо сделать отверстие заданного диаметра в трубопроводе, установить стекло и запаять с использованием припоя с низкой температурой плавления (перед пайкой верхнюю часть стекла необходимо демонтировать).
