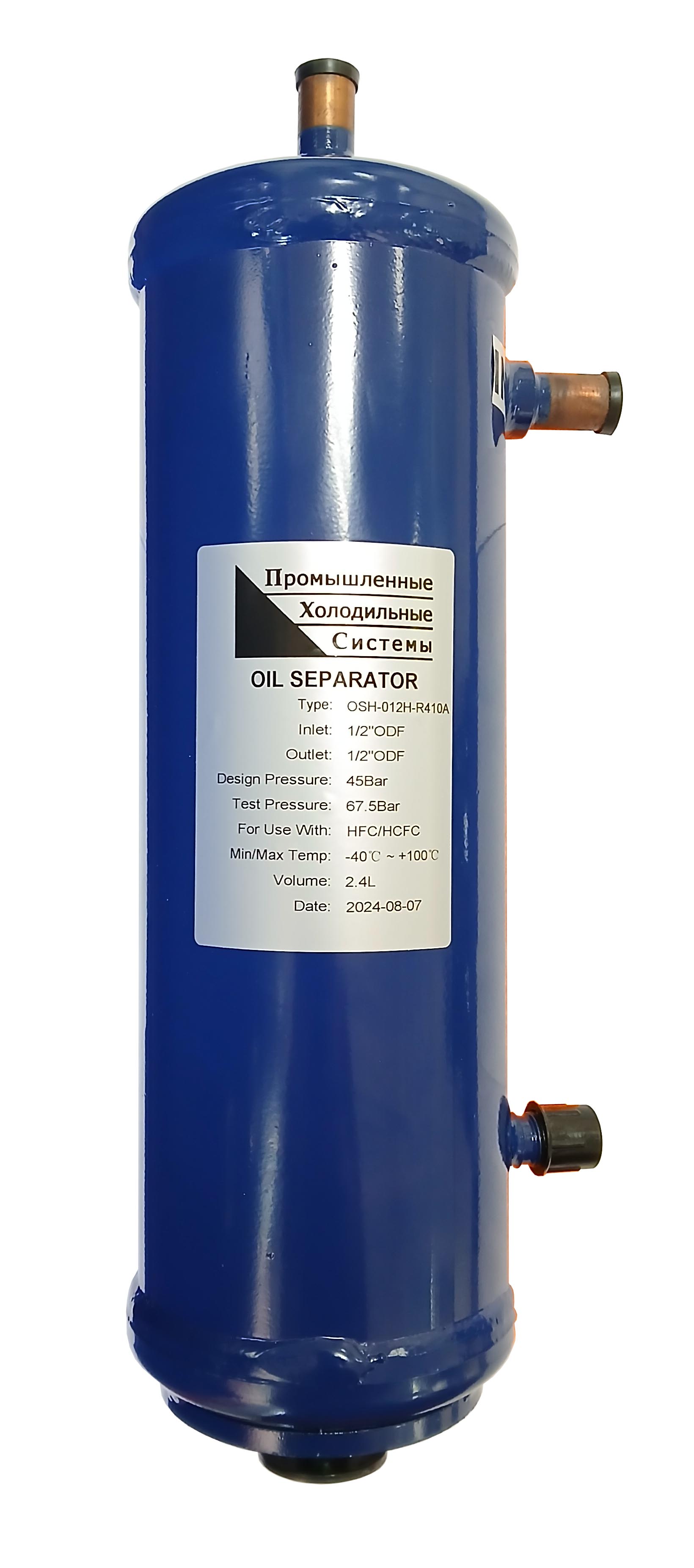

Отделители масла циклонные серии OS.H_H
|
Задачей маслоотделителя является отделение капель масла от паров хладагента, нагнетаемых компрессором в конденсатор.
Маслоотделители циклонные серии OS.H_H предназначены для использования в системах распределения масла низкого давления в установках с поршневыми и спиральными компрессорами.
Не рекомендуется работа с винтовыми и роторно-лопастными компрессорами.

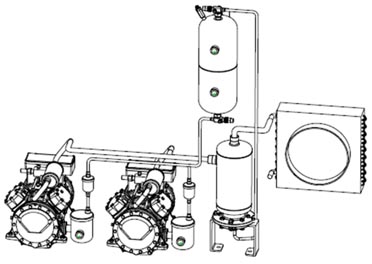

Маслоотделитель устанавливается на нагнетательной магистрали компрессора и возвращает масло в картер компрессора или маслосборник, обеспечивая тем самым достаточный для нормальной смазки компрессора уровень масла.
Эффективность циклонного отделителя масла серии OS.H_H достигает 99%.
 Рекомендуется использовать маслоотделители при следующих условиях:
— двухступенчатые компрессоры, каскадные системы, системы с протяженными трассами;
— система с регулируемой производительностью;
— параллельно подключенные компрессоры;
— низкая температура испарения;
— испариели затопленного типа;
— шоковая заморозка.
Общие характеристики маслоотделителя серии OS.H_H
|
 |
- Максимальное рабочее давление: до 45 Бар
- Температура окружающая: от -40°C до +100°C
- Используемые хладагенты: HCFC, HFC, R600А, (R290, R717 - по запросу)
|
|
Таблица характеристик циклонных отделителей масла OS.H_H
| Модель |
Аналог
Henry |
Производительность (кВт)
при температуре кипения (°C) |
Max. объемная произв. по нагнетанию (м³/ч) |
Начальная заправка маслом (л) |
Общий объем (л) |
Рабочее давление (бар) |
| R404A/R507 |
R134a |
R22/R407C/R407F |
| -40 |
+5 |
-40 |
+5 |
-40 |
+5 |
| OS.H-012 H |
SH-5182 |
5,2 |
7,0 |
3,5 |
4,9 |
5,3 |
7,0 |
2,28 |
0,4 |
2,4 |
45 |
| OS.H-058 H |
SH-5185 |
15,29 |
19,7 |
10,49 |
12,93 |
18,37 |
21,38 |
6,41 |
0,7 |
2,5 |
42 |
| OS.H-078 H |
SH-5187 |
23,0 |
30,0 |
16,0 |
19,2 |
24,6 |
28,2 |
9,78 |
0,4 |
2,8 |
45 |
| OS.H-218 HF (flange) |
S-5412 |
111,91 |
144,22 |
7,77 |
94,63 |
134,48 |
156,55 |
46,95 |
0,7 |
14,0 |
33 |
| OS.H-258 HF (flange) |
S-5413 |
227,69 |
293,43 |
156,2 |
192,53 |
273,62 |
318,52 |
95,53 |
0,7 |
27,0 |
33 |
| OS.H-318 HF (flange) |
S-5414 |
360,91 |
465,11 |
247,59 |
305,18 |
433,7 |
504,88 |
151,42 |
0,7 |
43,0 |
33 |
 |
 |

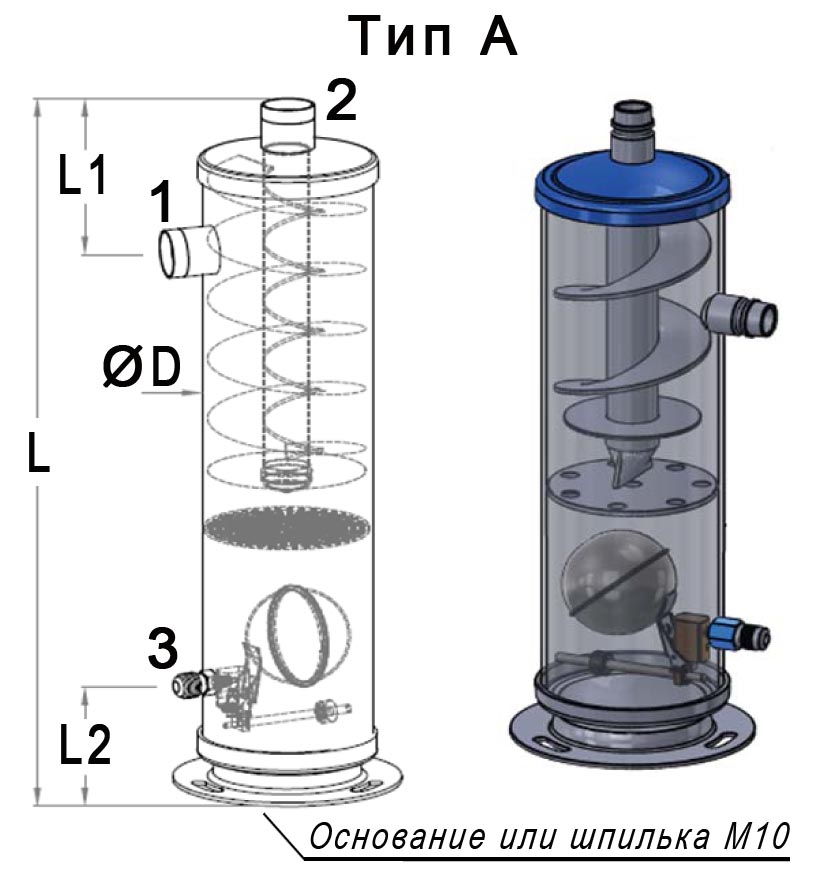

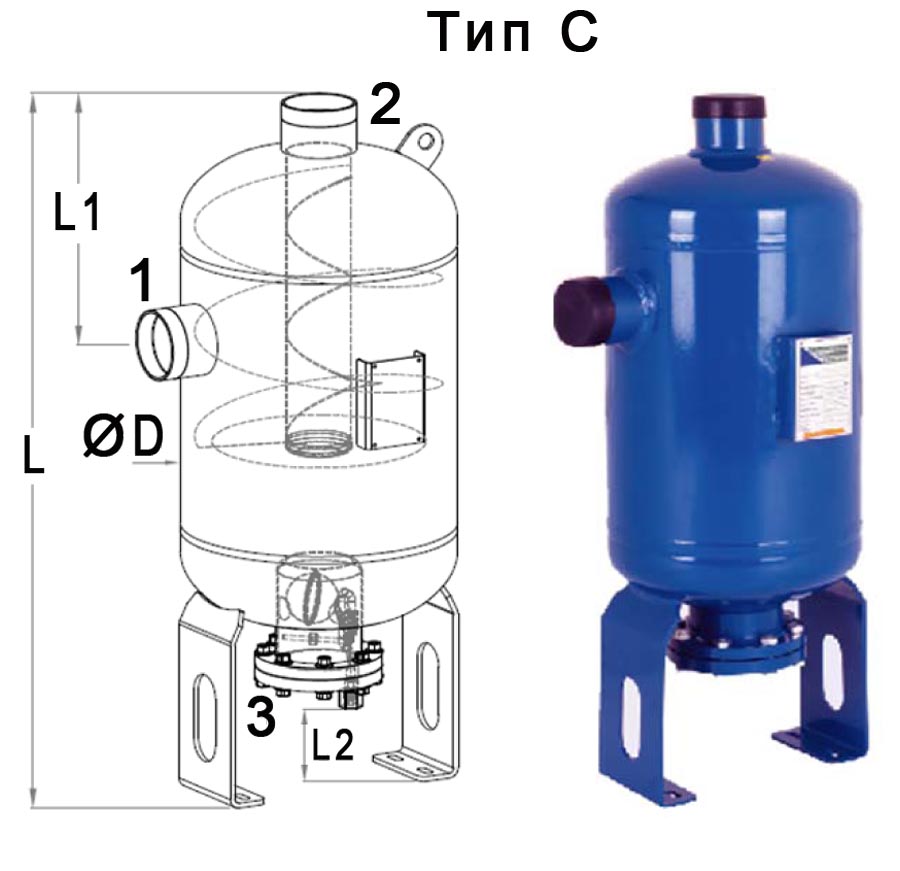

| Модель |
Размеры патрубков (дюйм) |
Размеры (мм) |
Тип |
Масса (кг) |
| 1 - вход |
2 - выход |
3 - возврат масла |
L |
L1 |
L2 |
ØD |
| OS.H-012 H |
1/2 |
1/2 |
3/8 SAE |
434 |
98 |
63 |
102 |
А |
3,3 |
| OS.H-058 H |
5/8 |
5/8 |
3/8 SAE |
400 |
125 |
72 |
102 |
4,0 |
| OS.H-078 H |
7/8 |
7/8 |
3/8 SAE |
359 |
83 |
63 |
102 |
3,9 |
| OS.H-218 HF (flange) |
2-1/8 |
2-1/8 |
3/8 SAE |
665 |
185 |
115 |
219 |
С |
26,0 |
| OS.H-258 HF (flange) |
2-5/8 |
2-5/8 |
3/8 SAE |
785 |
225 |
115 |
273 |
40,0 |
| OS.H-318 HF (flange) |
3-1/8 |
3-1/8 |
3/8 SAE |
865 |
245 |
109 |
324 |
56,0 |
