Фильтры для масляных линий поршневых и спиральных компрессоров

Масляные фильтры предназначены для защиты механических деталей компрессоров и регуляторов уровня масла от загрязнений (механические твердые частицы, кислота, влага), возникающих в процессе эксплуатации холодильной системы.

Фильтры грубой и тонкой очистки масла могут использоваться в системах распределения масла как низкого, так и высокого давления.

Задачей фильтра грубой очистки является удержание твердых частиц от попадания в механизм регулятора уровня, что может привести к его заклиниванию с последующим выходом компрессора из строя.
Большая степень защиты от мелких частиц и влаги достигается установкой фильтров тонкой очистки или фильтров-осушителей тонкой очистки.

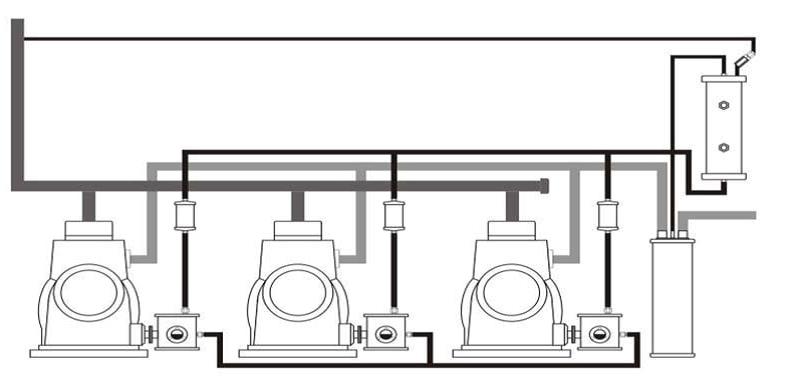

Рекомендуется устанавливать один фильтр тонкой очистки или фильтр-осушитель тонкой очистки на общую линию подачи масла к нескольким регуляторам уровня или по одному фильтру (грубой или тонкой очистки) на каждый регулятор уровня масла.
Предпочтительным является вариант установки фильтра между маслоотделителем и маслосборником.

Фильтры грубой очистки

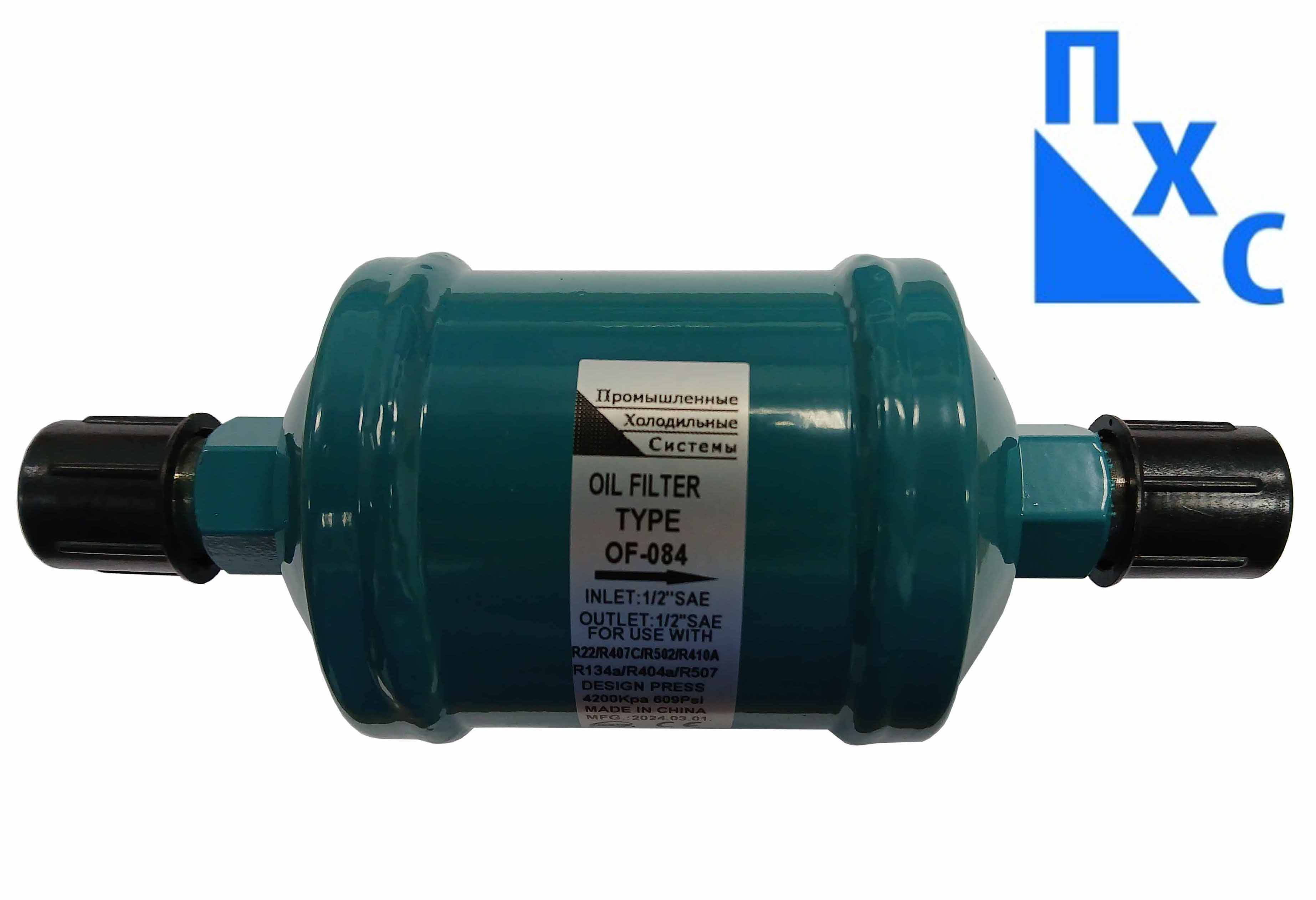

Фильтры	OF (ПХС)	S-9105	S-9105X	OST-700
Совместимость с хладагентами и маслами	HFC, HCFC, в т.ч. и R410A и соответствующими минеральными и синтетическими маслами	HFC, HCFC соответствующими минеральными и синтетическими маслами
Степень фильтрации	180 микрон	75 микрон (100 отверстий на 1 квадратный дюйм фильтрующего экрана)	70 микрон (100 отверстий на 1 квадратный дюйм фильтрующего экрана)	—
Габаритные размеры	—	129×51	103×51	136×54
Маx. рабочее давление	42 бара	34,5 бар	34,5 бар	34,5 бар
Температурный диапазон	−10...+100°С	−10...+120°С	−10...+120°С	−10...+120°С
Патрубки	сталь 3/8", 1/2", 5/8" SAE «папа» под вальцовку	сталь 3/8" SAE «папа» под вальцовку	сталь 3/8" ODS под пайку	сталь 3/8" SAE «папа» под вальцовку
Корпус	Корпус фильтра и патрубки — сталь углеродистая. Металлическая фильтрующая сетка внутри фильтра — сталь нержавеющая

Фильтры тонкой очистки

Фильтры	S-4004	S-4005	OF-303	OF-303-BP
Совместимость с хладагентами и маслами	HFC, HCFC соответствующими минеральными и синтетическими маслами
Степень фильтрации	10 микрон	6 микрон фильтр-осушитель	2 микрон	2 микрон
Габаритные размеры	188×102	251×76	246×76	270×76
Мак. Рабочее давление	31 бар	31 бар	34 бар	34 бар
Температурный диапазон	−10...+100°С	−10...+100°С	−10...+100°С	−10...+100°С
Патрубки	сталь 3/8«SAE «папа» по вальцовку	сталь 3/8«SAE «папа» по вальцовку	сталь 3/8«SAE «папа» по вальцовку	сталь 3/8«SAE «папа» по вальцовку
Корпус	Корпус фильтра и патрубки — сталь углеродистая. Металлическая фильтрующая сетка внутри фильтра — сталь нержавеющая

Рекомендации по подбору и установке.

Замену фильтра рекомендуется производить при повышении перепада давления между входом и выходом фильтра до 1 Бара.

Для хладагентов HFC с синтетическими маслами предпочтительным является применение фильтров серии OF со степенью фильтрации 2 микрона или фильтров-осушителей S-4005 (SH-4005). Для случая установки фильтра с высокой степенью фильтрации между маслосборником и регуляторами уровня предпочтительно использовать фильтр OF-303-ВР со встроенным байпасным клапаном. Байпасный клапан открывается при засорении фильтра. Это предотвратит выход компрессора из строя вследствие недостатка масла (в случае засорения фильтра).

Таблицы подбора и другую информацию, а так же стоимость фильтров смотрите в разделе 11.5. Регуляторы уровня масла и компоненты масляных систем. Основного прайс-листа
