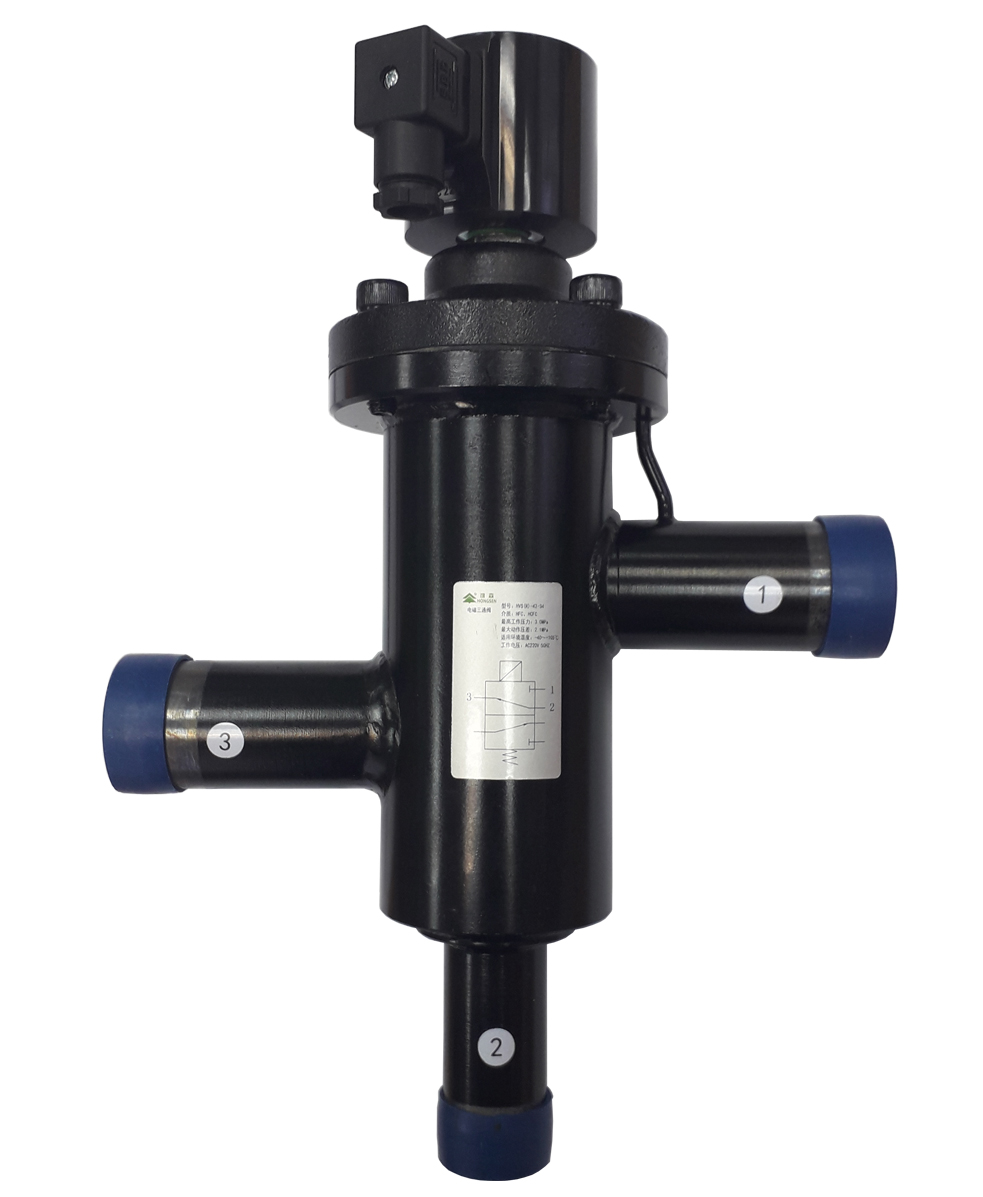

Трехходовые соленоидные клапаны Hongsen серии «HVS» для управления оттайкой горячими парами

Область применения: модель HVS(R) представляет собой электромагнитный клапан, специально разработанный для оттайки испарителя горячими парами в холодильной системе.

Особенности конструкции: разборная конструкция клапана и поршня позволяет очистить все внутренние детали изнутри, открутив винты крышки.
Усовершенствованный дизайн клапана обеспечивает достижение внутренней утечки менее 300 мл/мин.

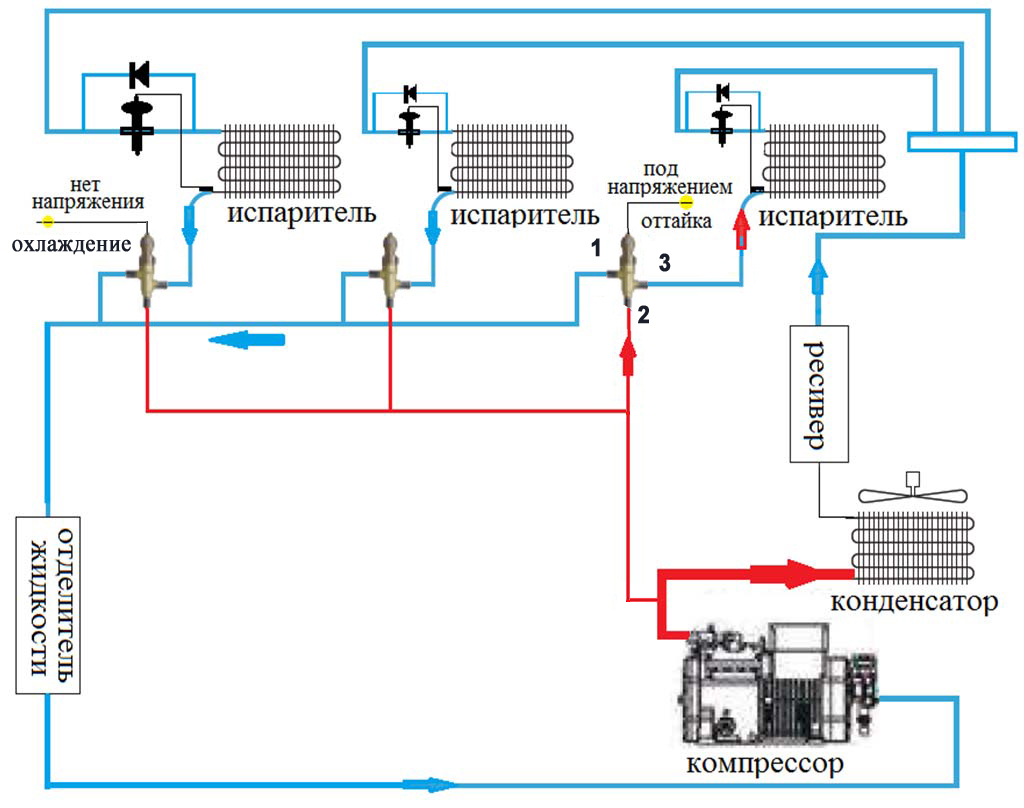

Принцип действия: Переключение каналов подачи клапана осуществляется электромагнитной катушкой путем регулирования положения внутреннего поршня следующим образом:

когда питание катушки соленоида выключено: порт 2 закрыт; порт 3 соединен с портом 1.
Испаритель подключается к стороне всасывания компрессора для осуществления цикла охлаждения.
когда катушка соленоида включена: порт 1 закрыт; порт 2 подключен к порту 3.
Горячий пар проходит через испаритель для осуществления оттайки.

Внимание! Клапан HVS может быть подсоединен только к трубопроводу подачи паров на оттайку, НЕ СТАВИТЬ его на общую трубу нагнетания!

Характеристики клапанов серии "HVS (R)"

Максимальный перепад давления на клапане: 21 бар
Минимальный перепад давления на клапане: 2,5 бара
Максимальное рабочее давление: 30 бар
Температура рабочая: от -35 до +105°С
Температура окружающей среды: от -35 до +65°С

Цены на соленоидные клапаны серии HVS

Модель

Диаметр патрубков (дюйм)

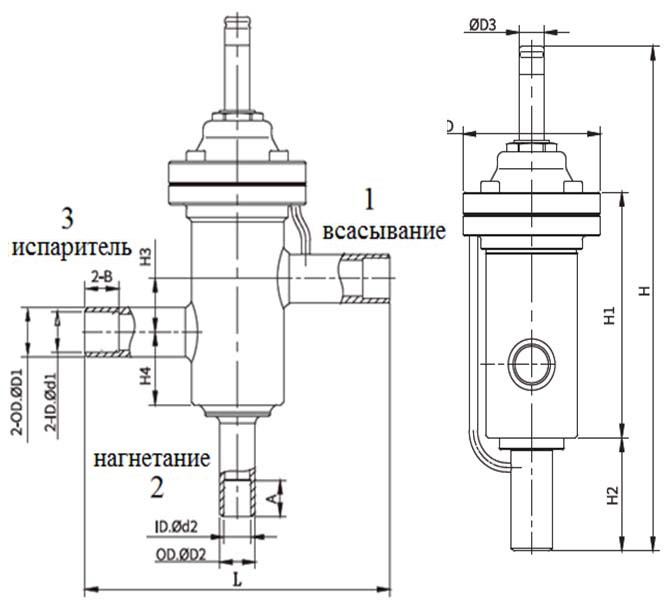

Габаритные размеры (мм)

kv (м³/ч)
газ/жидкость

Порт 2

Порт 1

Порт 3

ØD

HVS (R) -27-22

5/8

7/8

182

275

61,5

29,5

7,1 / 8,3

HVS (R) -34-27

7/8

1 1/8

127

315

72,5

102,5

9,5 / 13,7

HVS (R) -42-34

1 1/8

1 3/8

145

351

111

12,7 / 20,2

HVS (R) -48-42

1 3/8

1 5/8

145

351

111

12,7 / 20,2

EVR Coil 220V

Катушка 220V +10%...-15% / 50Hz для клапанов HVS (R)

EVR Coil 24V

Катушка 24V / 50Hz для клапанов HVS (R)

Запросы на подбор соленоидных клапанов направляйте, пожалуйста:

Кислову Алексею — ak@phs-holod.ru
