Вентили и адаптеры Rotalock

Вентили и адаптеры с соединением типа Rotalock от AWA используются для подсоединения трубопроводов хладагента к компрессорам, ресиверам, маслосборникам и др. емкостному оборудованию холодильного контура.

Выполняют функцию только запорных вентилей, и при работе холодильной установки могут находиться в двух положениях: полностью открыто или полностью закрыто.

Все вентили оборудованы сервисными штуцерами отбора давления (1/4 SAE) для быстрого подсоединения сервисного манометра через шланг. Данные штуцера используются также для дозаправки системы хладагентом.

ВНИМАНИЕ! Вентили данных серий нельзя использовать в качестве расширительных или регулирующих поток.

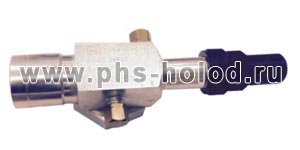

Вентили угловые, гайка Rotalock - пайка ODF

Материал патрубка - сталь

Max. рабочее давление 45 бар при -10°С... + 140°С

Модель Аналог Размеры, мм Расход, м3/ч
d3 d2 I1 I2 I3 I4
500 073 SR1-VC1-top 3/4-16UNF 3/8-10 92,5 29,5 19 14 2,35
500 075 1/2-12 95 32 19 13 2,35
500 873 SR1-WC4 1-14UNS 3/8-10 92,5 29,5 19 14 2,35
500 875 SR1-WF4 1/2-12 95 32 19 13 2,35
503 071 SR-WM4 5/8-16 105,5 37 22 9,5 4
503 073 SR3-XK1-top 3/4 105,5 37 22 9,5 4
503 570 SR2-XM4 1 1/4-12UNF 5/8-15-16 105,5 37 21,5 9,5 4
506 071 SR3-XK4 3/4 130 42 25 16 8,5
506 072 SR3-XN4 7/8-22 130 42 25 16 8,5
506 173 SR3-XO4 1 1/8-28 145 56,5 25 27 8,5
506 472 SR3-YN4 1 3/4-12UN 7/8-22 130 42 28 16 8,5
506 873 SR4-YO4 1 1/8-28 145 56,5 28 27 8,5
508 073 SR4-YQ4 1 3/8-35 185 62,5 31 25 17
508 074 SR4-YS1-top 42 185 62,5 31 25 17
509 045 SR5-ZQ1-top 2 1/4-12UN 1 3/8-35 189 64 40,3 25 34,5
509 053 SR5-ZR1-top 1 5/8 192,5 67,5 40,3 25 34,5
509 061 SR5-ZS1-top 2 1/8-54 198,5 73 40,3 28 34,5



Вентили угловые резьбовые, гайка Rotalock - SAE «папа»

Материал патрубка - сталь

Max. рабочее давление 45 бар при -10°С... + 140°С

Модель Аналог Размеры, мм Расход, м3/ч
d3 d2 I1 I2 I3
500 272 3/4-16UNF 3/8 SAE 90,5 59 19 1,6
500 672 1-14UNS 3/8 SAE 98,5 29 19 1,6



Адаптеры прямые, гайка Rotalock - пайка ODF

Материал патрубка - сталь

Max. рабочее давление 42 бара при -10°С... + 140°С

Модель Аналог Размеры, мм
d3 d2 d4 I1 I2 S
520 004 SAS-VD0 3/4-16UNF 10 9,5 30 9,5 17
520 005 SAS-VF0 10 9,5 30 9,5 17
520 014 SAS-WD0 1-14UNS 10 9,5 30 9,5 17
520 016 SAS-WF0 1/2 9,5 30 13 17
523 001 SAS-WD0 5/8-16 14 35 9,5 22
523 003 3/4 14 35 9,5 22
523 011 SAS-XM0 1 1/4-12UNF 5/8-16 19,14 36 9,5 22
523 013 SAS-XK0 3/4 19,14 35 9,5 22
526 000 SAS-XN0 7/8-22 19 43,5 16,5 27
526 001 SAS-XT0 1 1/8-28 19 50,5 25 27
526 010 SAS-YN0 1 3/4-12UN 7/8-22 32,19 47,5 16 27
528 000 SAS-YT0 1 1/8-28 32,19 53,5 27 36
528 002 SAS-YQ0 1 3/8-35 32,19 59 25 36
528 003 SAS-YS0 42 32,19 59 25 36
529 000 SAS-ZQ0 2 1/4-12UN 35 38/14 59 30 50
529 001 SAS-ZR0 1 5/8-42 38,14 59 30 50



Адаптеры угловые, гайка Rotalock - пайка ODF

Материал патрубка - сталь

Max. рабочее давление 42 бара при -10°С... + 140°С

Модель Аналог Размеры, мм
d3 d2 d4 I1 I4 I3 S
530 004 SAW-VD0 3/4-16UNF 10 9,5 20 24 9,5 19
530 014 SAW-WD0 1-14UNS 10 9,5 20 24 9,5 19
530 015 SAW-WF0 1/2-12 9,5 20 24 13 19
533 001 SAW-WM0 5/8-16 14 23 31 9,5 22
533 011 SAW-XM0 1 1/4-12UNF 5/8-16 19/14 24,5 31 9,5 22
533 013 SAW-XK0 3/4   24,5 31 9,5 22
536 000 SAW-XN0 7/8-22 19 30 40,5 16,5 22
536 001 SAW-XT0 1 1/8-28 19 30 47,5 25 22
536 010 SAW-YN0 1 3/4-12UN 7/8-22 32/19 33 40,5 16 30
538 000 SAW-YT0 1 1/8-28 32/29 36 51,5 27 36
538 002 SAW-YQ0 1 3/8-35 32/29 36 57 25 36
539 000 2 1/4-12UN 1 3/8-35 38,34 42,5 58,5 20 50
539 000 42 38,34 42,5 63,5 25 50

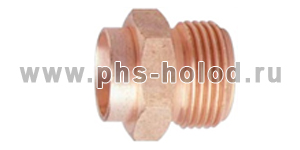

Адаптеры SCHWEISSNIPPEL, резьба Rotalock «папа» - пайка ODS

Материал патрубка - сталь

Max. рабочее давление 42 бара при -10°С... + 140°С

Модель Размеры, мм
d1 d2 d3 d4 d5 I1 I2 I3 I4 Тип прокладки
590 185 13 3/4-16UNF 8,5 14,2 29 3 1,8 3/4-16
590 186 13 8,5 10 14,2 24 8 12 1,8
590 168 14 1-14UNS 8 3/8 19 23,5 3 7,5 1,8 1-14
590 169 19 12 1/2 19 24 4 10 1,8
590 181 19 13 16 19 29 8 12 1,8
590 380 16 11 12 19 29 8 12 1,8
590 171 25,5 1 1/4-12UNF 19 25,3 25,5 3 1,8 1 1/4-12
590 172 25,5 19 22 25,3 32,5 10 16 1,8
590 381 22 17 18 25,3 32,5 10 16 1,8
590 173 35 1 3/4-12UN 26 28,3 38 32,5 10 20 1,8 1 3/4-12
590 174 38 31 35 38 32,5 10 20 1,8
590 177 35 30 38 25,5 5,5 1,8
590 184 48 2 1/4-12UN 40 42 50,8 35 10 20 2 2 1/4-12



Материал патрубка - сталь

Max. рабочее давление 42 бара при -10°С... + 140°С

Модель Размеры, мм
d1 d2 d3 d4 d5 I1 I2 I3 I4 Тип прокладки
U-200-S08 16 3/4-16UNF 8,5 1/2 14,2 23 5 8 1,8 3/4-16
U-300-S08 16 1-14UNS 11 1/2 19 28 6 7,5 1,8 1-14
U-300-S11 19 13 5/8 19 28 6 10 1,8
U-300-S14 22 13 3/4 19 28 6 12 1,8
U-400-S17 28 1 1/4-12UNF 19 7/8 26 26 6 12 1,8 1 1/4-12
U-500-S22 32 1 3/4-12UN 27 1 1/8 38 37 10 15 1,8 1 3/4-12
U-500-S27 39 27 1 3/8 38 37 10 15 1,8

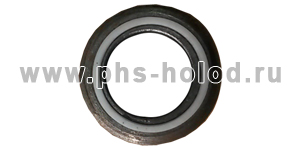

Прокладки тефлоновые под вентили и адаптеры Rotalock

Модель Размеры, мм
Тип D d h
590 000 3/4-16 14,3 11,1 1,5
590 010 1-14 19,1 15,9 1,5
590 020 1 1/4-12 25,4 22,2 1,5
590 030 1 3/4-12 38,1 34,9 1,5
590 032 2 1/4-12 50,8 47,8 1,5
GRT-510 ITE 2 1/4-12 51 47 1,8
№51 OCS 2 1/4-12 51 47 1,5

Цены на вентили и адаптеры Rotalock
