Виброопоры для холодильного оборудования

В промышленной холодильной технике виброопоры используются для снижения уровня вибраций, передаваемых от холодильного агрегата, чиллера, многокомпрессорной станции или компрессора на фундамент, перекрытие или несущую рамную конструкцию. Виброопоры данного типа устанавливаются под агрегат, вибрации от которого необходимо снизить. Как правило, необходимость в установке виброопор появляется при использовании в составе холодильного агрегата или многокомпрессорной станции поршневых компрессоров. Виброопоры для холодильной техники выпускаются двух основных типов:





 для установки внутри помещения : BWZ тип В, NSV тип VHB, VM-5000.













 — для установки вне помещений : BWZ тип MP, NSV тип VM-3000, SRM.



Выбор модели виброопоры производится исходя из максимально допустимой нагрузки (в кг) на виброопору, указанной в технических характеристиках изготовителя. Кроме того, для достижения наилучшего результата по снижению вибраций в каждом конкретном случае рекомендуется испытать несколько опор с различной твердостью. Компания ПХС поставляет виброопоры двух известных мировых производителей : фирмы «BWZ-Schwingungs-Technik» (Германия) и "NSV"(Южная Корея).



 16. Виброгасящие опоры и звукопоглощающий материал

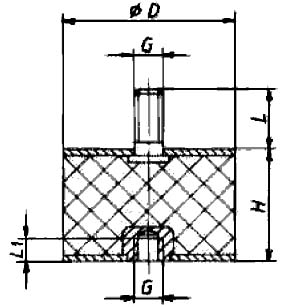

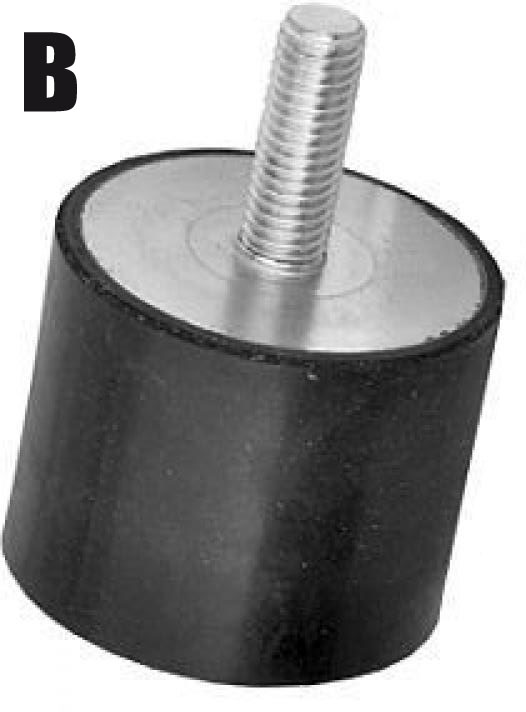

16.1. Виброгасящие опоры"BWZ" тип В





 Универсальные резино-металлические опоры, применяются для установки под    компрессоры, компрессорные агрегаты, холодильные централи, насосы, моторы или    вентиляторы. Предназначены для снижения уровня вибраций.

 Материал — натуральный каучук, стальные части оцинкованы.

Цены виброгасящих опор BWZ

Модель Размеры, мм Нагрузка при твердости 57° по Шору, кг Осадка, мм
D H G L Мин. Макс. Мин. Макс.
B 8 8 M3 6 0,5 2 0,12 0,7
B 10 10 M4 10 1 3 0,19 0,9
B 15 15 M4 13 1 6,5 0,1 0,6
B 15 20 M4 13 3 16,6 0,4 0,3
B 20 15 M6 15 5 20 0,32 1,18
B 20 20 M6 15 3,5 25,5 0,3 2
B 20 25 M6 15 4 27 0,4 2,8
B 25 15 M6 18 8 26 0,29 1,39
B 25 20 M6 18 5 37 0,3 1,6
B 25 30 M6 18 6 39 0,6 4
B 30 20 M8 20 8 66 0,3 2
B 30 30 M8 20 8 54 0,3 3
B 40 30 M8 23 15 105 0,5 4
B 40 40 M8 23 13 75 0,5 4
B 50 20 M10 28 20 140 0,1 0,8
B 50 30 M10 28 24 155 0,4 3
B 50 40 M10 28 24 150 0,8 5,2
B 50 45 M10 28 24 160 0,8 6
B 50 50 M10 28 25 175 0,6 4,8
B 70 45 M10 30 35 240 0,7 4,8
B 75 40 M12 37 60 410 0,7 4,8
B 75 50 M12 37 60 385 0,8 7
B 75 55 M12 37 50 375 0,8 7
B 100 40 M16 45 80 620 0,4 0,3
B 100 55 M16 45 100 670 0,8 6
B 100 60 M16 45 100 635 0,8 7
B 100 75 M16 45 100 380 1,63 7,7
B 125 55 M16 45 250 840 1,3 5,7
B 125 60 M16 45 200 780 1,25 6,5
B 125 75 M16 45 150 670 1,4 5,7
B 150 55 M16 45 400 1450 1,25 5,1
B 150 60 M16 45 300 1250 1,14 5,6
B 150 75 M16 45 300 1000 1,76 7,7
B 200 100 M16 45 500 1800 2,34 11,2

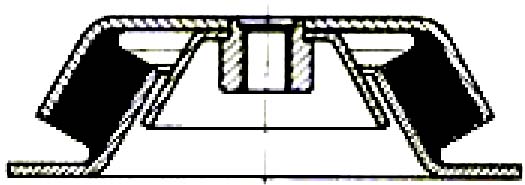

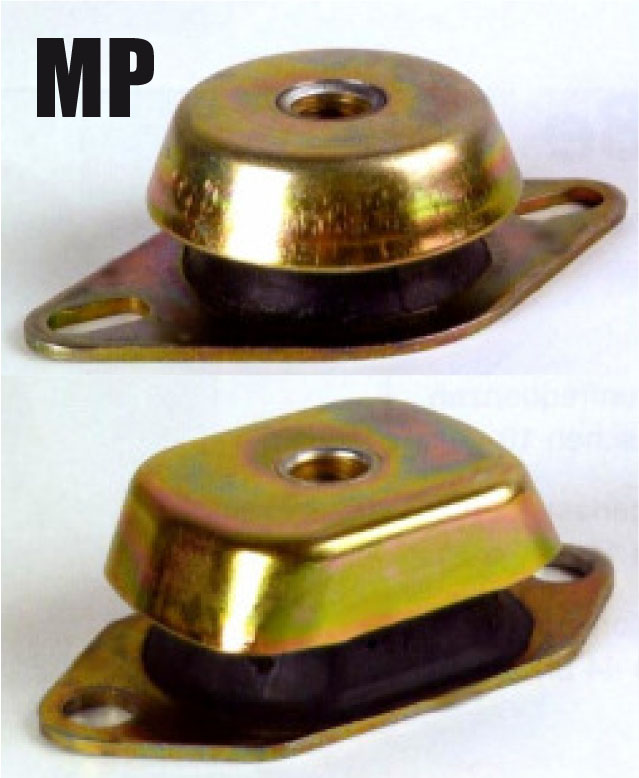

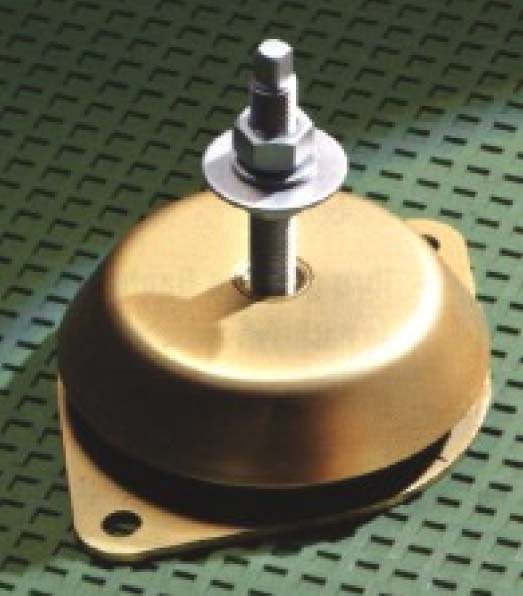

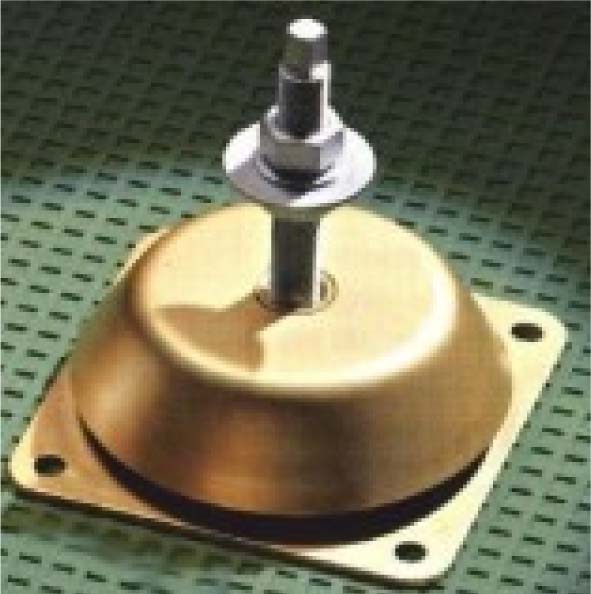

16.2. Виброгасящие опоры «BWZ» тип MP







Опоры типа МР, в отличие от виброгасящих опор типа В, имеют металлический защитный кожух, который ограничивает контакт каучука с маслами и ультрафиолетовым излучением. Являются предпочтительным решением для установки оборудования вне машинного отделения помещения.

Цены виброгасящих опор BWZ

Модель Кол-во отверстий Защита от отрыва Центрирование Размеры, мм Нагрузка при твердости 57° по Шору, кг Изображение
L L1 d G H 43° 57° 68°
MP184 A 4 X   184 150 13 M20 63 800 1350 2100 Рис.1
MP184010 4     184 150 13 M20 63 800 1350 2100 Рис.1
MP184110 4 X   184 150 13 M20x2 63 800 1350 2100 Рис.1
MP168 A 4 X   168 132 12,5 M16 52 350 650 1000 Рис.1
MP168011 4     168 132 12.5 M16 52 350 650 1000 Рис.1
MP168111 4   X 168 132 12,5 M20x2 52 350 650 1000 Рис.1
MP216 A 2 X   216 184 12,5x14,5 M16 52 350 650 1000 Рис.2
MP170 A 2 X   170 140 13 M12 39 140 280 440 Рис.2
MP170013 2     170 140 13 M12 39 140 280 440 Рис.2
MP170113 2   X 170 140 13 M16x1,5 39 140 280 440 Рис.2
MP234 2     234 163 16,2 M16 60 - 800 - Рис.2
MP140 2     140 96 10,2 M12 45 - 300 - Рис.2
MP128 2     128 110 9 M10 30 120 280 - Рис.2
MP110 2     110 66 8,2 M10 30 - 180 - Рис.2
MP83 2     83 53 6,2 M8 23 - 80 - Рис.2
MP106 A 2 X   106 75-90 8,3x16 M12 31 30 50 70 Рис.3
MP230 AL 2 X   230 182 18 M20 70 - 400 - Рис.4
MP183 AL 2 X   183 140 13x15 M16 49 140 190 300 Рис.4
MP120 AL 2 X   120 100 14x11 M12 38-40 40 90 120 Рис.4

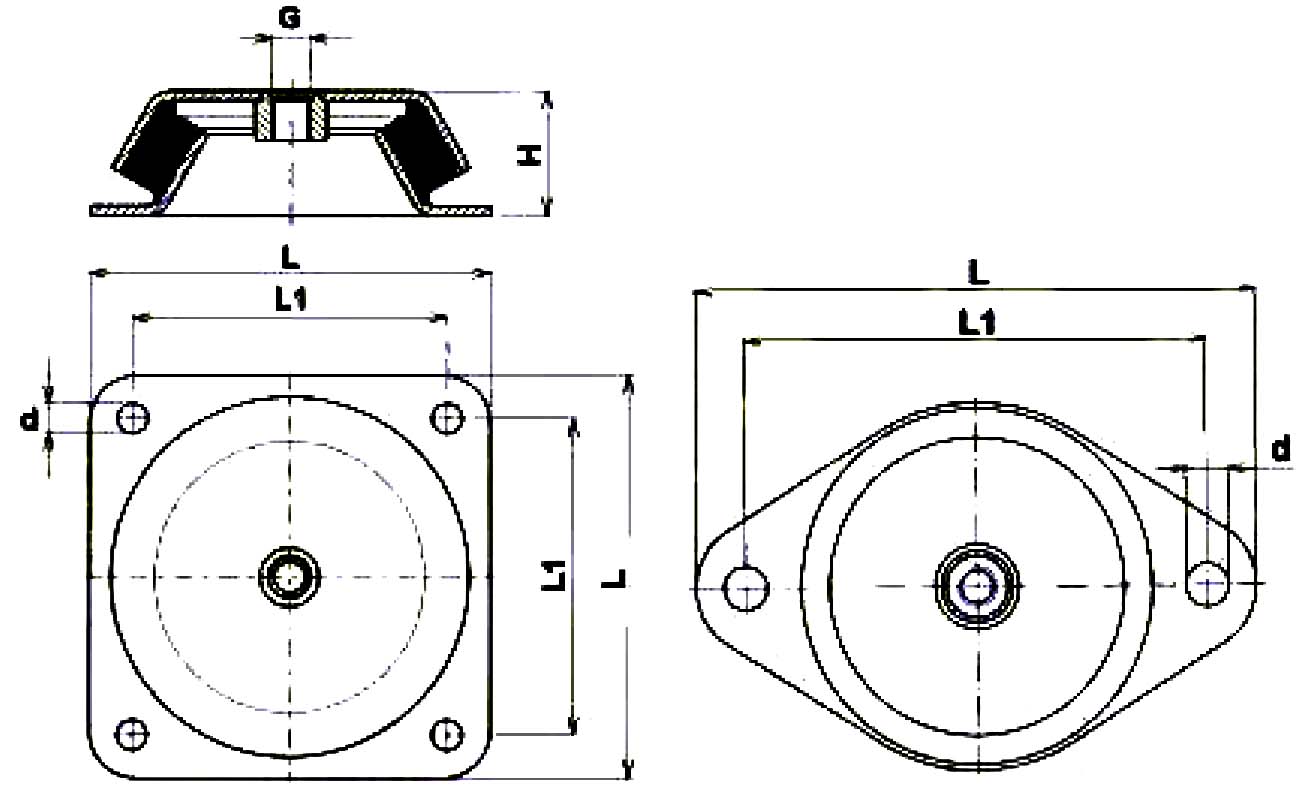

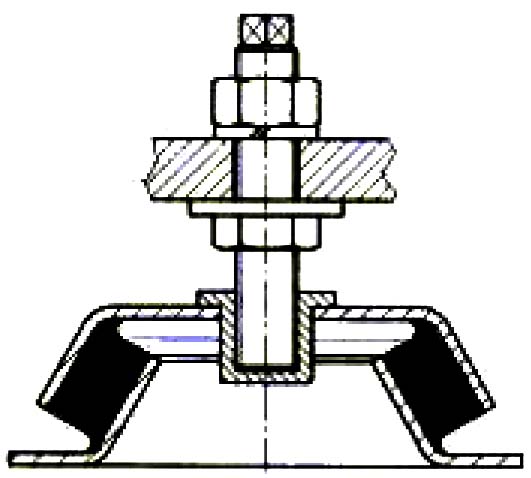

            Рис.1*                             Рис.2*                                                                                               Опоры с центрированием



 *-шпильки в комплект не входят                                                                                                        Опоры с защитой от отрыва

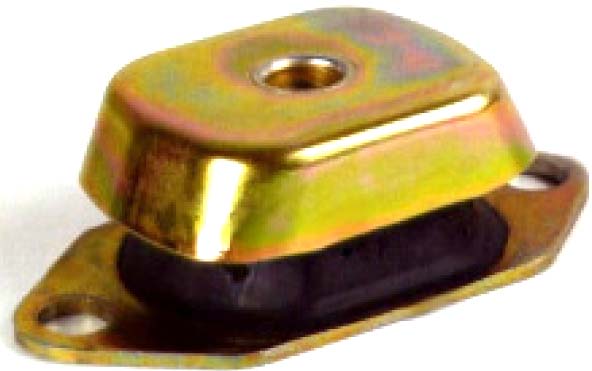

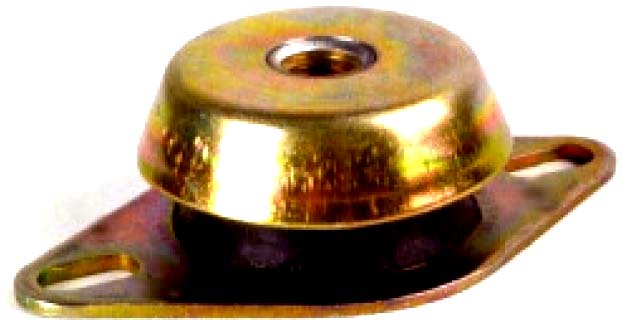

                 Рис.3                           Рис.4

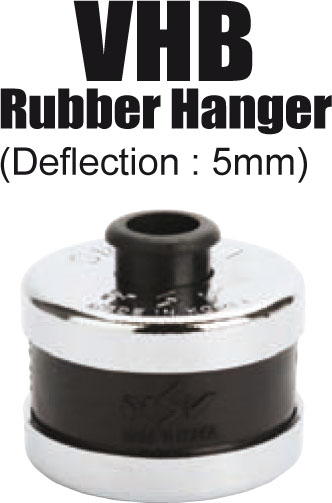

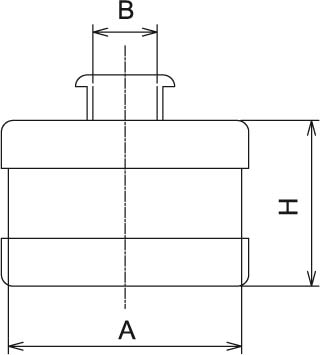

16.3. Виброгасящие опоры «NSV» тип VHB




Виброамортизатор из неопрена используется для монтажа небольших вентиляторов и труб воздуховодов.

Цены виброгасящих опор NSV

Модель Нагрузка, кг Твердость, Hs Деформация, мм Размеры, мм Масса, кг
A B H
VHB-40 100 60±5 5 40 11 28 0,15

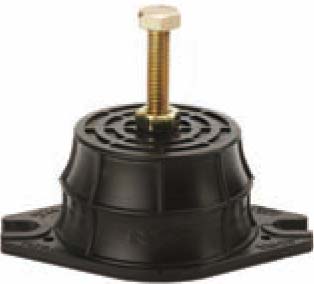

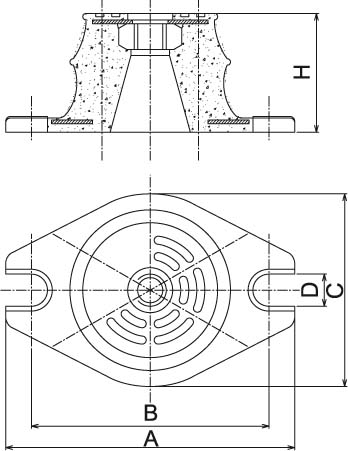

16.4. Виброгасящие опоры «NSV» тип VM-1000





Виброамортизатор из неопрена используется для монтажа небольших вентиляторов, насосов, двигателей, агрегатов. С помощью свободных пазов легко можно закрепить амортизатор.

Цены виброгасящих опор NSV

Модель Нагрузка, кг Твердость, Hs Деформация, мм Размеры, мм Масса, кг
A B C D H
VM-1040 60 60±5 6 75 60 46 8 35 M8 0,18
VM-1050 80 90 74 60 10 40 M10 0,21
MV-1060 120 113 90 69 10 45 M10 0,31
VM-1070 150 130 105 81 12 50 M10 0,34
VM-1080 300 130 110 90 12 50 M10 0,42

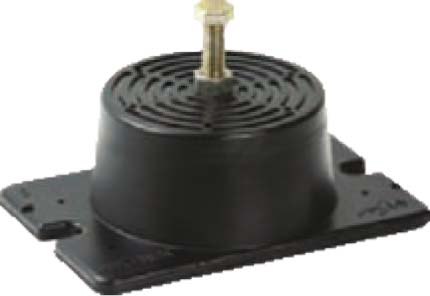

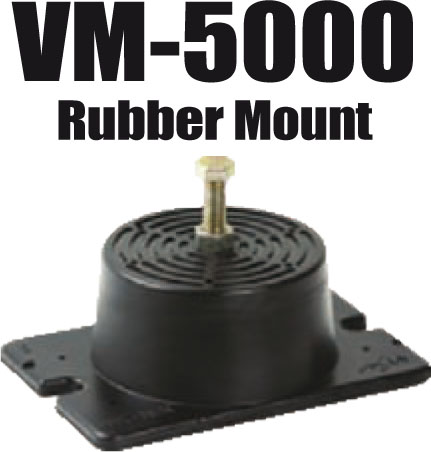

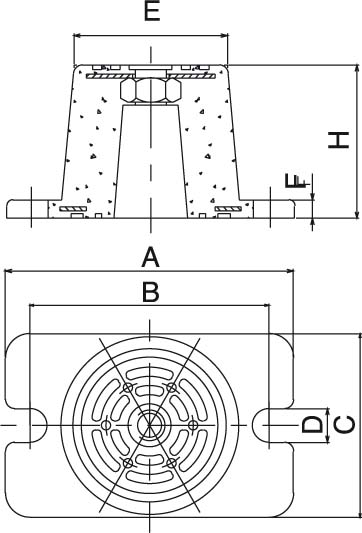

16.5. Виброгасящие опоры «NSV» тип VM-5000




Виброамортизатор из неопрена CR c верхней и нижней антискользящими пластинами, имеющих отличную устойчивость к воздействию масла и озона. Имеет наибольший статический прогиб, что делает его наиболее эффективным антивибрационным креплением с широким спектром применения.

Цены виброгасящих опор NSV

Модель Нагрузка, кг Твердость, Hs Деформация, мм Размеры, мм Масса, кг
A B C D E H
VM-5050 300 60±5 6 94 78 60 11 50 46 M10 0,26
VM-5065 500 122 102 82 13 66 60 M12 0,52
VM-5085 1000 150 128 104 13 87 65 M12 0,84
VM-5115 2000 188 164 130 14 114 70 M12 1,54

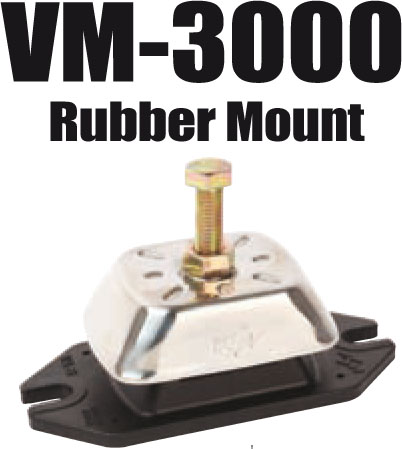

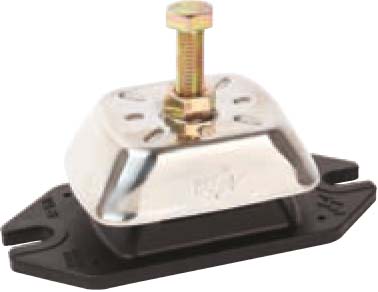

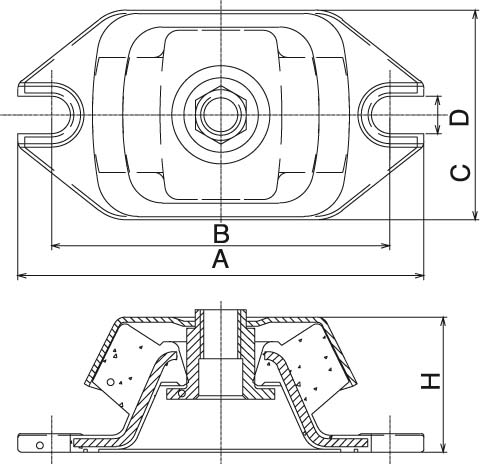

16.6. Виброгасящие опоры «NSV» тип VM-3000





Виброамортизатор из неопрена имеет верхнюю крышку из нержавеющей стали, защищающую амортизатор от воздействий окружающей среды, масла, воды. С помощью свободных пазов легко можно закрепить амортизатор.

Цены виброгасящих опор NSV

Модель Нагрузка, кг Твердость, Hs Деформация, мм Размеры, мм Масса, кг
A B C D H
VM-3060 100 60±5 6 120 100 62 11 45 M12 0,24
VM-3070 300 150 126 778 13 50 M12 0,72
VM-3090 500 180 150 94 16 60 M16 1,8

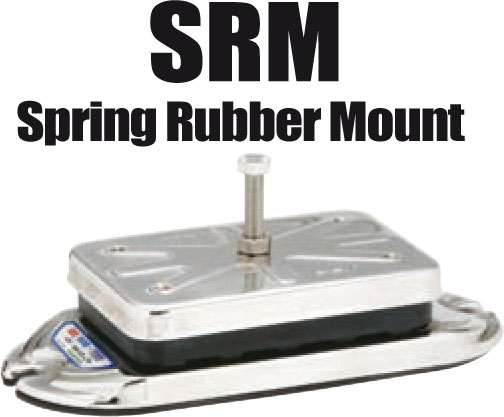

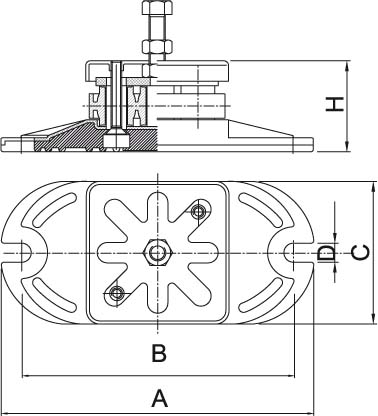

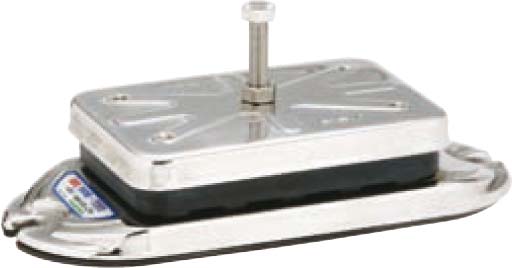

16.7. Виброгасящие опоры «NSV» тип SRM





Усовершенствованный виброамортизатор из рессорного типа антивибрационной резины и металлической пружины, позволяет уменьшать уровень горизонтального отклонения. Внешний корпус выполнен из нержавеющей стали для предотвращения коррозии при установке на улице.

Цены виброгасящих опор NSV

Модель Нагрузка, кг Твердость, Hs Деформация, мм Размеры, мм Масса, кг
A B C D H
SRM-100 100 60±5 5,5 147 116 80 12 65 M10 0,8
SRM-200 200 147 116 80 12 65 M10 0,81
SRM-400 400 226 200 104 12 70 M12 1,71

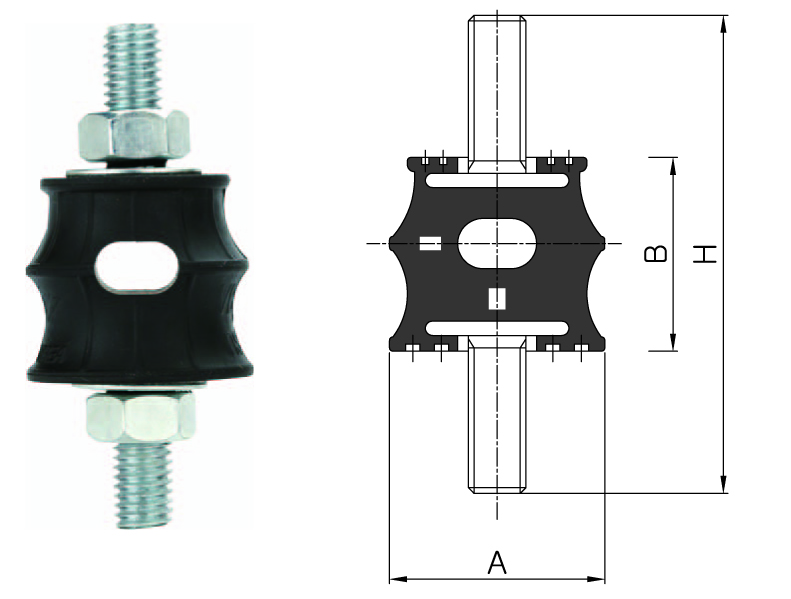

16.8. Виброгасящие опоры «NSV» тип VB-H

Резиновое крепление с увеличенным статическим отклонением и овальным отверстием в центре для поддержания стабильной работы оборудования при горизонтальной вибрации.

Для небольших насосов и небольших вентиляторов.

Цены виброгасящих опор NSV

Модель Нагрузка, кг Твердость, Hs Деформация, мм Размеры, мм Масса, кг
A B H
VB-1030H 25 60±5 5 30 27 65 M8x30 0,15

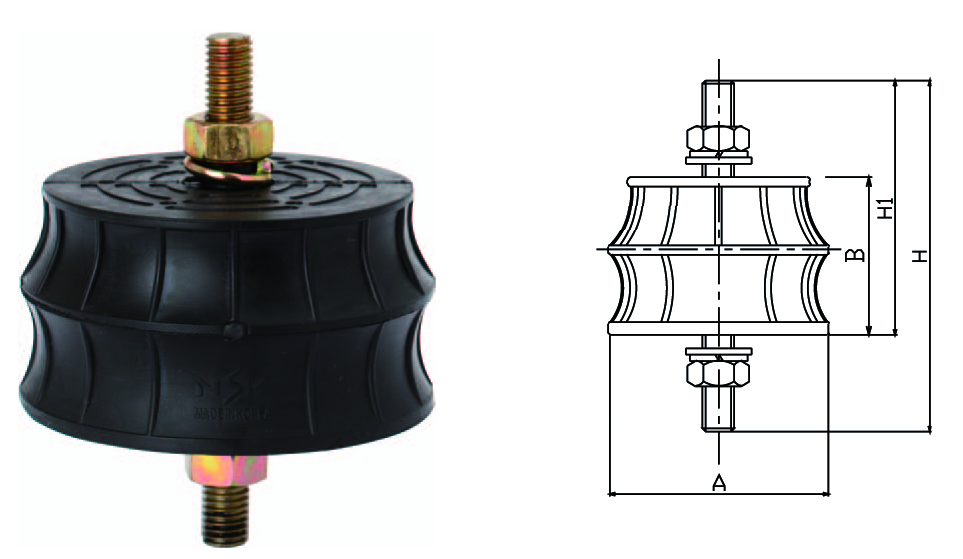

16.9. Виброгасящие опоры «NSV» тип VB

Опоры изготовлены из неопренового синтетического каучука. В верхней и нижней частях имеются усиливающие стальные диски. отлично подходят для снижения вибрации и шума.

Для небольших насосов и небольших вентиляторов, воздухоохладителей и ККБ.

Цены виброгасящих опор NSV

Модель Нагрузка, кг Твердость, Hs Деформация, мм Размеры, мм Масса, кг
A B H  H1
VB-1040 50 60±5 5 40 35 87 60 M8x30 0,18
VB-1050 70 50 40 92 65 M8x30 0,21
VB-1060 100 60 40 100 70 M10x35 0,31
VB-1070 180 7 70 50 110 80 M10x35 0,34
VB-1080 300 80 50 110 80 M10x35 0,42
VB-1100 500 9 100 55 124 90 M12x40 0,78
VB-1120 800 120 55 124 90 M16x40 0,89
VB-1150 1000 150 60 150 105 M16x50 1,12

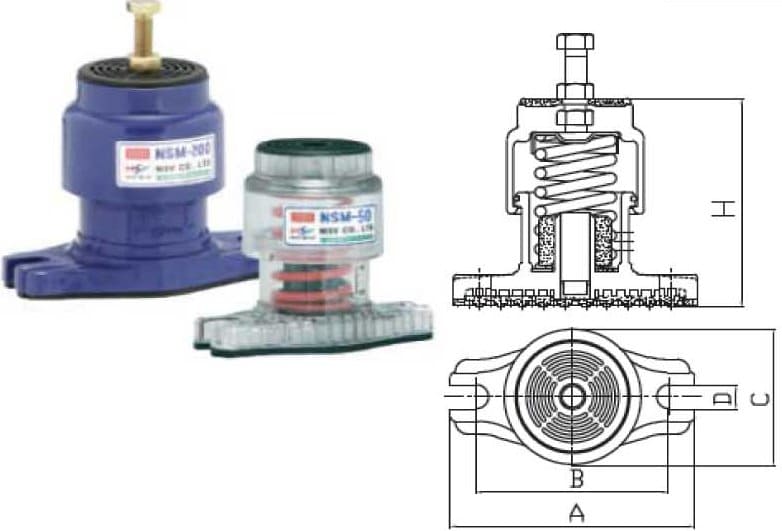

16.10. Виброгасящие опоры «NSV» тип NSM

Опоры с отличным антивибрационным эффектом используются при установке приточно-вытяжных установок, насосов и вертикальных труб, оборудования с большой горизонтальной реакцией. Т.к. пружина закрыта в корпусе и не подвергается воздействию снаружи, она устойчива к коррозии, а наличие датчика в центре позволяет проверить отклонение. Верхний и нижний корпуса выполнены из поликарбонатного пластика, который устойчив к внешней нагрузке. Кроме того, антивибрационная неопропеновая накладка на верхней и нижней контактных поверхностях предотвращает передачу структурного шума на основание оборудования при контакте со сталью и бетоном.

Цены виброгасящих опор NSV

Модель Нагрузка, кг   Коэф-т жесткости, кгс/мм Деформация, мм Размеры, мм Масса, кг
A B C D H Болт
NSM-75 75 3 25 132 104 66 13 115 M10х60 0,57
NSM-100 100 4 0,62
NSM-150 150 6 140 134 99 14 143 M12х65 1,14
NSM-200 200 8 1,16
NSM-300 300 12 1,36
NSM-400 400 16 1,38
NSM-500 500 20 192 452 112 14 167 M16х80 2,34
NSM-2-100 100 2 50 223 183 137 14 180 M12х65 2,01
NSM-2-150 150 3 2,37
NSM-2-200 200 4 2,43
NSM-2-300 300 6 2,65
NSM-2-400 400 8 2,59
NSM-2-500 300 10 2,65

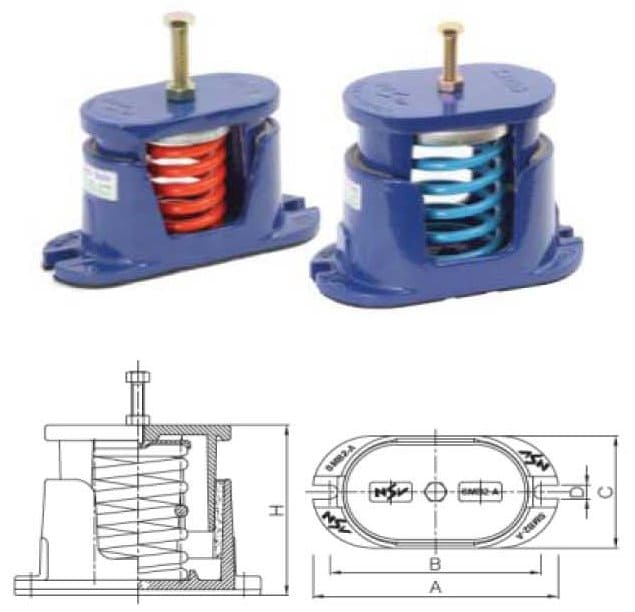

16.11. Виброгасящие опоры «NSV» тип SMB

Опора имеет пружину между верхним и нижнем корпусами. Болт с гайкой верхнего корпуса при нажатии на пружинный колпачок обеспечитвает распределение нагрузки. Антифрикционный элемент крепится между верхним и нижним корпусами, что несколько снижает трение, вызванное относительным смещением влево вправо и сверху вниз при работе оборудования. CR- прокладка, прикрепленная к нижней части корпуса, компенсирует вибрацию пружины.

Опоры тип SMB-2 имеющие статический прогиб 50 мм используются, когда оборудование (кондиционеры и вентиляторы) устанавливается на первом этаже здания и требуется поддерживать в рабочем состоянии низкий уровень шума.

Цены виброгасящих опор NSV

Модель Нагрузка, кг Коэф-т жесткости, кгс/мм Деформация, мм Размеры, мм Масса, кг
A B C D H Болт
SMB-A-100 100 4 25 139 117 55 12 102 M10х60 1,3
SMB-B-150 150 6 205 170 76 13 135 M12х65 3,64
SMB-B-200 200 8 3,7
SMB-B-300 300 12 3,94
SMB-B-400 400 16 3,86
SMB-2-100 100 2 50 223 183 137 14 180 M12х65 8,3
SMB-2-150 150 3 8,56
SMB-2-200 200 4 8,52
SMB-2-300 300 6 8,64
SMB-2-400 400 8 8,65

16.12. Звукопоглащающие маты

Используются в качестве звукопоглащающего материала для машинного отделения.

Особенности: отличные звукопоглащение и теплоизоляция; материал - 100% полиэстер, обладающий бактерицидными и дезодорирующими свойствами; не токсичен при горении.

Цены звукопоглащающих матов

Модель Размеры, мм
NPA-B 1000x1000x10
NPA-B 1000x1000x25
