Пластины для крепления осевых вентиляторов с диффузором

Компанией ПХС, совместно с одним из немецких металлообрабатывающих предприятий, был разработан модельный ряд металлических квадратных пластин для крепления осевых вентиляторов диаметром от 300 до 1000 мм. Пластины используются, как правило, при производстве моноблочных холодильных установок или конденсаторов воздушного охлаждения.

Выпускаются пластины как с коротким, так и с высоким раструбом. Пластины изготовлены из стального листа и имеют приваренные (с тыльной стороны) гайки для крепления решеток стандартных типоразмеров осевых вентиляторов Rosenberg, Ziehl-Abegg, EBM.

Основные типоразмеры пластин для вентиляторов диаметров 450, 500, 630, 710, 800, 910 и 1000 мм постоянно поддерживаются в наличии на складе ПХС.

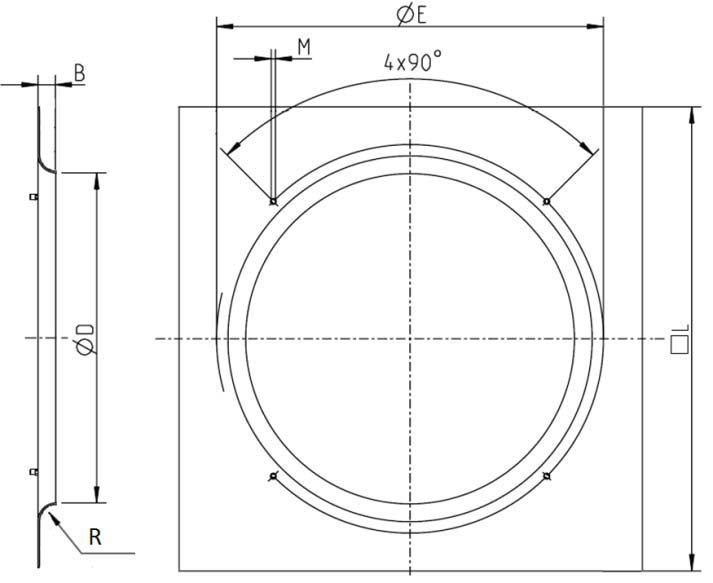

Пластины крепления вентиляторов с коротким раструбом

(для решеток типа К и потоком воздуха V)

Модель Диаметр
крыльчатки
Тип решеток Размеры (мм) Цена (EUR)
B ØD ØE ☐L R M
D 300 S 300 K 40 305 360 600 10 M6 См. Прайс-лист (п.8.4.1)
KD 315-101 315 K 40 317 355 795 15 M8
KD 350-101 350 K 45 356 392 795 16,5 M8
D 350 S K 40 356 392 795 10 M8
KD 400-101 400 K 45 401,5 455 840 15 М8
D 400 S K 35 405 455 840 10 М8
KD 420-101 420 K 45 426 44 840 10 М8
 SELL00120 450 K 20 465 515 875 15 М8
KD 450-101 K 45 452 515 875 15 М8
 D 450 S K 40 455 515 875 10 М8
SELL00086 500 K 46 506 565 1000 15 М8
KD 500-006 K 45 504 565 910 15 М8
 D 500 S K 40 510 565 910 10 М8
D 560 S 560 K 40 560 700 950 10 М8
SELL00065 630 K 59 637 750 1000 20 М8
KD 630-101 K 60 634 750 995 20 М8
D 630 S K 45 632 750 995 10 М8

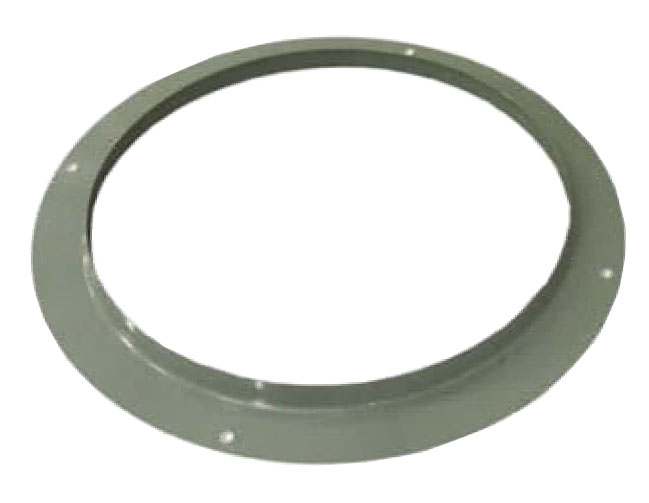

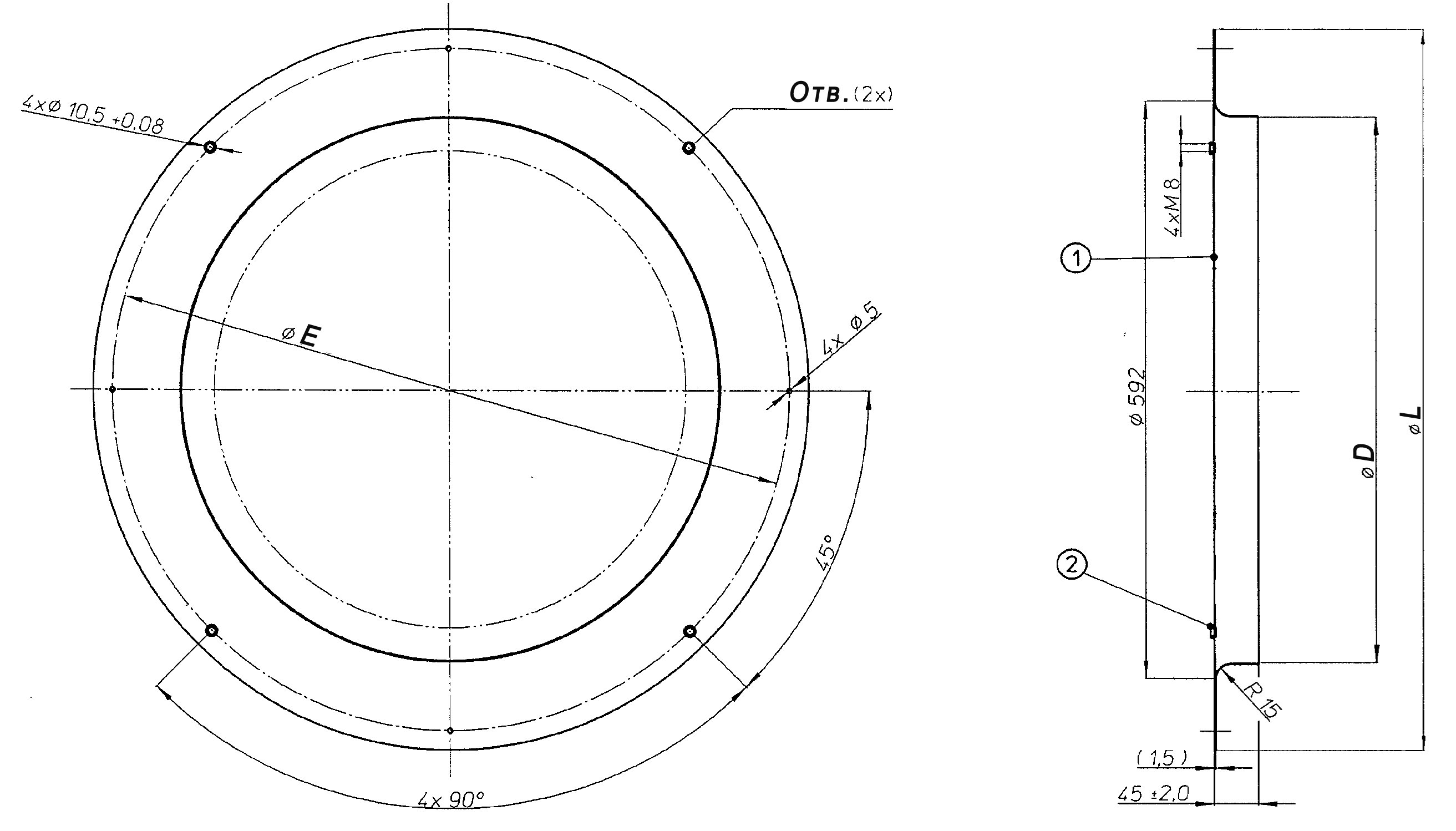

Пластины крепления вентиляторов с коротким раструбом и круглым основанием

(для решеток типа К)

Модель Диаметр
крыльчатки
Тип решеток Размеры (мм) Цена (EUR)
B ØD ØE ØL R M
KD 560-004 560 K 45 559 700 740 15 M8 См. Прайс-лист (п.8.4.1)

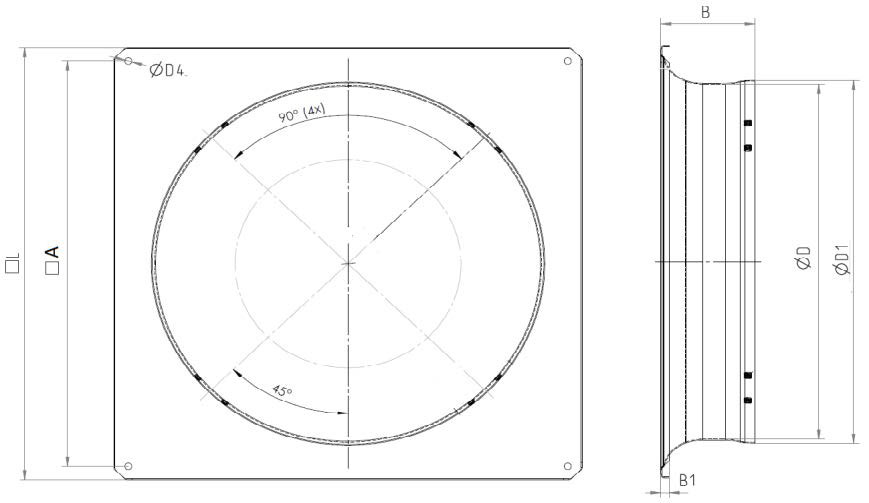

Пластины крепления вентиляторов с высоким раструбом

(для решеток типа S и потоком воздуха V)

Пластины крепления вентиляторов с длинным раструбом (для решеток типа S и потока воздуха V)

Модель Диаметр
крыльчатки
Тип решеток Размеры (мм) Цена (EUR)
A B B1 ØD ØD1 n×D4 ☐L
KP 710-010 710 S-68 810 167 20 711 729 4×14,5 850 См. Прайс-лист (п.8.4.2)
KP 800-013 800 S-68 910 210 17 797 815 4×14,5 970
KP 910-006 900 S-80 1010 210 22 914 930 4×14,5 1070
KP 1000-010 1000 S-80 1140 210 22 1000 1016 20×9,0 1070

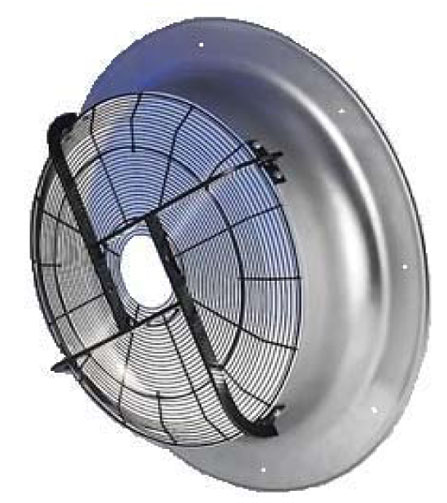

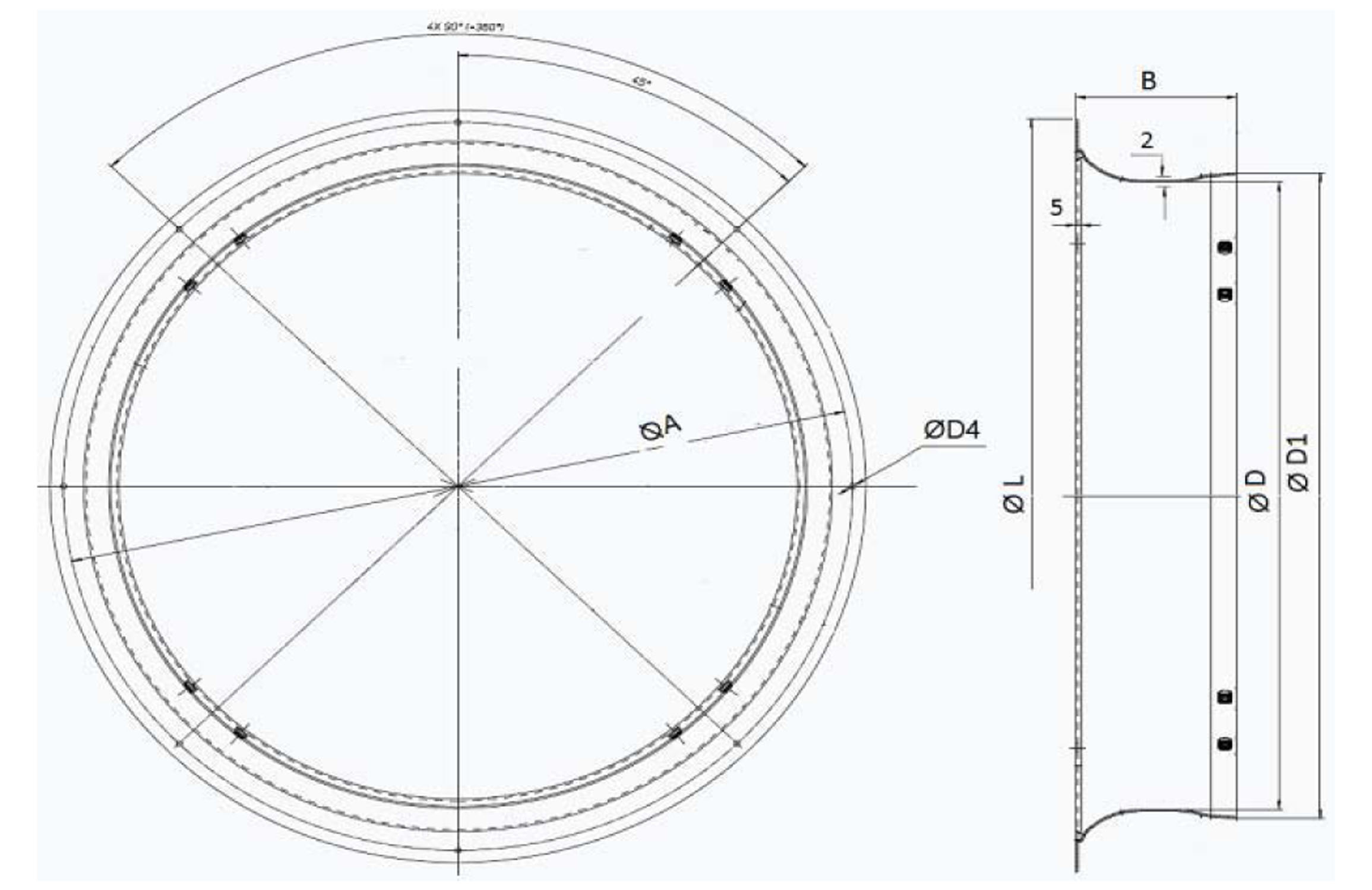

Диффузоры с высоким раструбом и круглым основанием

(для решеток типа S и потоком воздуха V)

Защитная решетка в комплект поставки не входит.

Модель Диаметр
крыльчатки
Тип решеток Размеры (мм) Цена (EUR)
ØA B ØD ØD1 ØL n×D4
KP 500-004 500 S 635 118 504 518 685 8×5,0 См. Прайс-лист (п.8.4.3)
KP 560-012 560 S-68 665 35 560 577 700 8×5,5
KP 630-030 630 S-68 735 150 634 653 760 8×5,5
AX 800-116 800 S-68 955 190 799 816 990 8×8,0
KP 800-219 800 S-68 955 190 799 816 990 8×8,0
AX 910-126 910 S-80 970 210 914 932 990 16×6,5

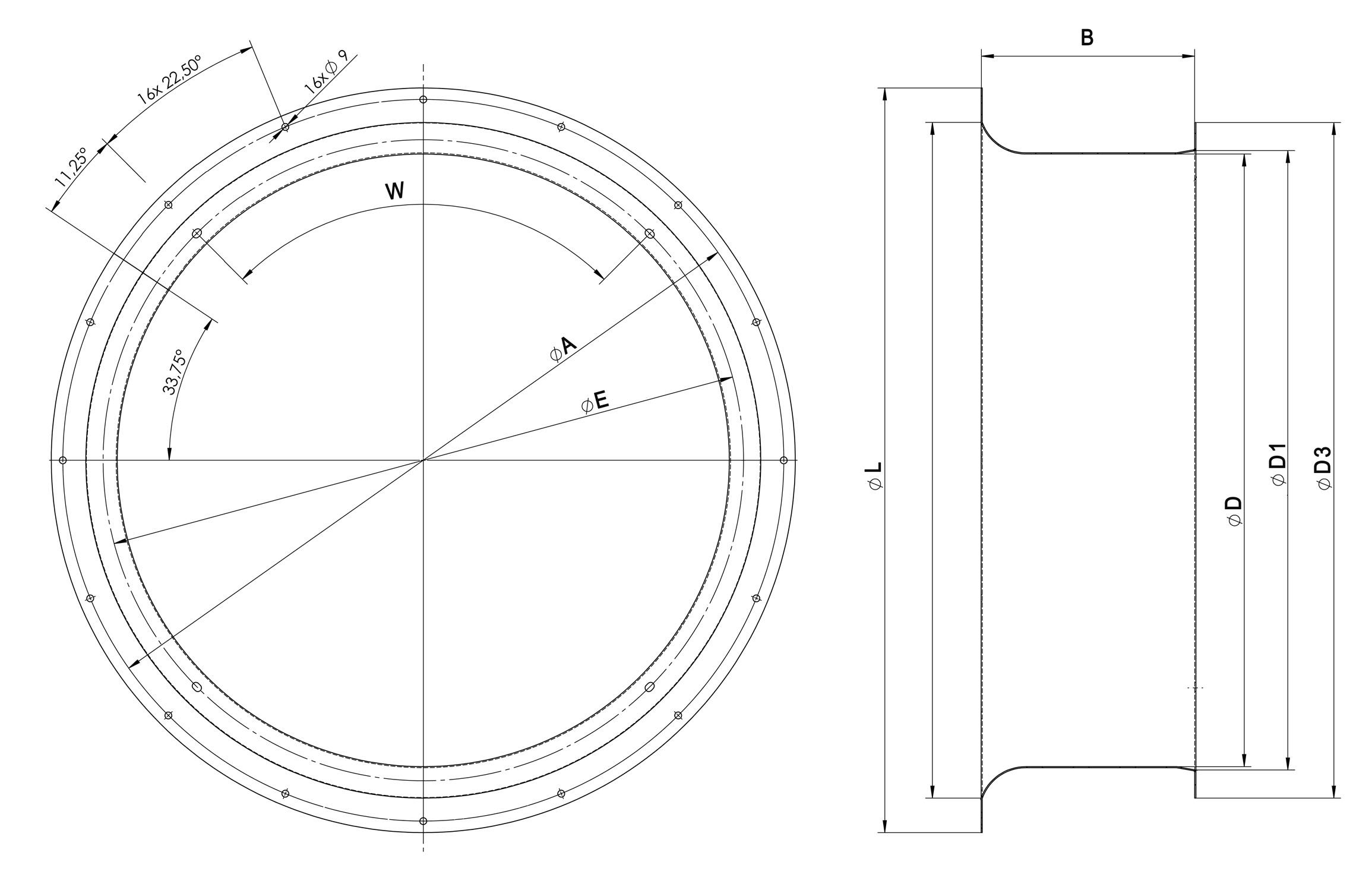

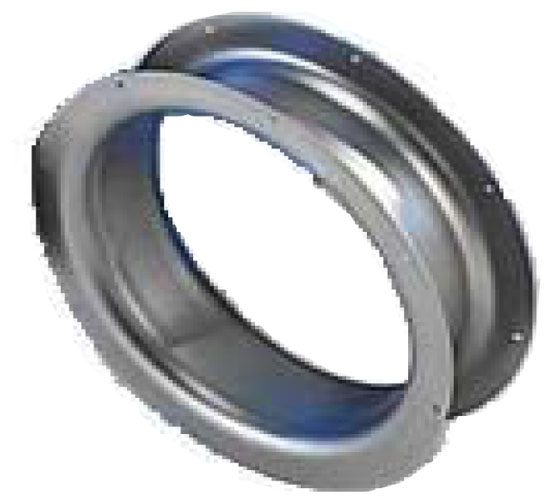

Диффузоры с «фланцевым» соединением и круглым основанием

(для решеток типа I)

Модель Диаметр
крыльчатки
Тип решеток Размеры (мм) Цена (EUR)
ØE ØA B ØD ØD1 ØD3 ØL W
AX 800-542 800 I 835 940 280 798 806 880 970 4×90° См. Прайс-лист (п.8.4.4)
AX 900-159 900 I 954 1030 280 914 923 984 1087 8×45°
