Дистрибъюторы хладагента для испарителей

Дистрибъюторы хладагента для испарителейДистрибъюторы хладагента устанавливаются на входе в испаритель холодильных установок, запитывание испарителей которых осуществляется через трв.

Основная задача дистрибъютора — равномерное распределение парожидкостной смеси хладагента, образующейся при дросселировании через трв, между всеми входными трубками (контурами) испарителя. Дистрибъютор должен равномерно распределять хладагент на подаче в испаритель во всем рабочем диапазоне нагрузки — от максимальной до минимальной, в противном случае, трв будет практически невозможно отрегулировать на заданный перегрев, а испаритель не будет выдавать номинальной производительности.

Компания ПХС постоянно поддерживает складской запас дистрибъютеров хладагента производства фирмы Sporlan (США). Распределение парожидкостной смеси хладагента в дистрибъюторе Sporlan происходит в два этапа.

Дистрибъюторы хладагента для испарителей

  • первый — равномерное смешение капель жидкости и пара в специальной дюзе. Это происходит за счет резкого увеличения скорости потока.
  • второй — равномерное распределение парожидкостной смеси по трубкам подачи хладагента в испаритель. Для этого перед входом в отверстия дистрибъютора сделан специальный конус.

Все дистрибъюторы, имеющиеся в наличии на складе ПХС, отличаются по нескольким основным критериям:

  • по диаметру входного патрубка дистрибъютора ( ½", 5/8″, 7/8″, 1 1/8″, 1 3/8″, 1 5/8″).
  • по количеству трубок выхода.
  • по диаметру трубок выхода (3/16″, ¼", 5/16″, 3/8«).
  • в каждую модель дистрибъютора можно вставить дюзы с разным диаметром проходного отверстия.


Порядок подбора дистрибъютора для заданного испарителя

Для подбора дистрибъютора можно воспользоваться селективной программой или направить Ваш запрос для расчета Маргелову Константину — margelov@phs-holod.ru. Можно также подобрать дистрибъютор с помощью нижеприведенных таблиц подбора.

В этом случае рекомендуется соблюдать следующий порядок расчета:

1) Определить холодопроизводительность испарителя. Определить количество заходов трубок в испаритель (number1 of circuits). Разделить холодопроизводительность испарителя на количество заходов — это будет потребная «холодопроизводительность на одну трубку» из таблиц ниже.

2) зная «холодопроизводительность на одну трубку», по нижеприведенным таблицам определить диаметр трубок дистрибъютора.

Таблица выбора диаметра трубок дистрибъютора

Размер трубки Холодопроизводительность на одну трубку (кВт)
Хладагент
R-134a R-22 R-407C
Тампература кипения (°С)
4 -7 -18 -29 -40 4 -7 -18 -29 -40 4 -7 -18 -29 -40
3 / 16 1,05 0,74 0,56 0,42  -  1,40 1,05 0,81 0,63 0,49 1,12 0,81 0,63 0,49 0,39
1 / 4 2,98 2,17 1,65 1,26  -  4,03 3,01 2,31 1,79 1,40 3,19 2,38 1,79 1,40 1,09
5 / 16 6,06 4,41 3,33 2,56  -  8,16 6,13 4,69 3,64 2,87 6,51 4,83 3,68 2,80 2,21
3 / 8 10,92 7,95 5,99 4,62  -  14,74 11,06 8,47 6,58 5,18 11,76 8,75 6,62 5,08 3,99
Размер трубки Хладагент
R-404A R-507 R-410A
Тампература кипения (°С)
4 -7 -18 -29 -40 4 -7 -18 -29 -40 4 -7 -18 -29 -40
3 / 16 0,98 0,74 0,53 0,42 0,32 0,98 0,70 0,53 0,39 0,32 1,19 0,88 0,63 0,49 0,39
1 / 4 2,87 2,07 1,54 1,16 0,91 2,84 2,07 1,54 1,16 0,88 3,47 2,52 1,89 1,44 1,12
5 / 16 5,81 4,24 3,15 2,38 1,82 5,78 4,24 3,12 2,35 1,75 7,07 5,18 3,85 2,91 2,28
3 / 8 10,50 7,67 5,67 4,27 3,29 10,47 7,63 5,64 4,20 3,19 12,81 9,38 7,00 5,29 4,10

Производительность указана для температуры жидкости - 38°С и длины трубок - 76 см.
Для условий отличных от номинальных умножайте данные из таблицы на поправочные коэффициент

Таблица поправочных коэффициентов

Температура жидкости 10 16 21 27 32 38 43 49
Коэффициент 2,1 1,83 1,59 1,37 1,17 1 0,85 0,72
Длина трубки (см) 30 45 60 76 92 107 122 138 152 168 183
Коэффициент 1,36 1,16 1,07 1,00 0,95 0,90 0,86 0,82 0,79 0,76 0,73

3) зная холодопроизводительность испарителя на основных режимах его эксплуатации, подобрать по таблице номер дюзы дистрибъютора.

Таблица выбора дюзы дистрибъютора

Номер дюзы Холодопроизводительность дистрибъютора (кВт)
Хладагент
R-134a R-22 R-407C
Тампература кипения (°С)
4 -7 -18 -29 -40 4 -7 -18 -29 -40 4 -7 -18 -29 -40
1/9 0,28 0,21 0,18 0,14  -  0,49 0,39 0,32 0,25 0,21 0,39 0,28 0,25 0,21 0,18
1/6 0,42 0,32 0,25 0,21  -  0,74 0,56 0,46 0,39 0,32 0,60 0,46 0,35 0,32 0,25
1/4 0,70 0,53 0,42 0,35  -  1,19 0,91 0,74 0,63 0,53 0,95 0,74 0,60 0,49 0,42
1/3 0,91 0,70 0,53 0,46  -  1,54 1,19 0,98 0,81 0,70 1,23 0,95 0,77 0,63 0,53
1/2 1,26 0,95 0,74 0,60  -  2,14 1,68 1,33 1,12 0,95 1,68 1,33 1,05 0,88 0,74
3/4 1,89 1,44 1,12 0,91  -  3,22 2,52 2,03 1,68 1,44 2,56 2,00 1,61 1,33 1,12
1 2,52 1,89 1,51 1,23  -  4,31 3,36 2,73 2,24 1,93 3,40 2,66 2,14 1,75 1,51
1-1/2 3,68 2,77 2,21 1,79  -  6,27 4,90 3,96 3,29 2,80 4,94 3,85 3,12 2,56 2,17
2 5,04 3,82 3,01 2,45  -  8,61 6,72 5,43 4,52 3,85 6,79 5,29 4,27 3,54 3,01
2-1/2 6,27 4,73 3,75 3,08  -  10,75 8,37 6,76 5,60 4,80 8,47 6,62 5,32 4,38 3,75
3 7,53 5,71 4,48 3,68  -  12,88 10,05 8,12 6,76 5,78 10,15 7,91 6,37 5,25 4,48
4 10,08 7,63 6,02 4,94  -  17,22 13,44 10,85 9,03 7,70 13,58 10,61 8,54 7,04 5,99
5 12,43 9,38 7,42 6,09  -  21,25 16,59 13,41 11,13 9,52 16,77 13,09 10,54 8,68 7,39
6 14,91 11,27 8,89 7,28  -  25,48 19,88 16,07 13,34 11,41 20,09 15,68 12,60 10,43 8,86
8 17,96 13,58 10,71 8,79  -  30,70 23,94 19,32 16,07 13,76 24,19 18,90 15,19 12,57 10,68
10 20,1 15,2 12,0 9,8  -  34,4 26,8 21,7 18,0 15,4 27,1 21,2 17,0 14,1 12,0
12 24,9 18,8 14,8 12,1  -  42,4 33,1 26,8 22,3 19,0 33,5 26,1 21,0 17,4 14,8
15 30,8 23,3 18,4 15,1  -  52,9 41,0 33,2 27,6 23,6 41,7 32,4 26,1 21,6 18,3
17 34,5 26,0 20,5 16,8  -  58,8 45,9 37,1 30,8 26,4 46,6 36,4 29,2 24,1 20,5
20 41,7 31,4 24,8 20,3  -  71,1 55,3 44,8 37,1 31,8 56,0 43,8 35,0 29,1 24,7
25 52,2 39,6 31,2 25,6  -  89,3 69,7 56,4 46,9 39,9 70,4 55,0 44,1 36,4 31,1
30 59,9 45,2 35,7 29,2  -  102,2 79,8 64,4 53,6 45,9 80,5 62,7 50,4 41,7 35,4
35 71,8 54,3 42,7 35,0  -  122,9 95,9 77,4 64,4 55,0 96,6 75,6 60,9 50,1 42,7
40 80,5 60,9 48,0 39,2  -  137,6 107,5 86,8 72,1 61,6 108,5 84,7 68,3 56,4 48,0
50 104,7 78,8 62,3 51,1  -  178,5 139,3 112,4 93,5 79,8 140,7 109,9 88,2 73,2 62,0
Номер дюзы Хладагент
R-404A R-507 R-410A
Тампература кипения (°С)
4 -7 -18 -29 -40 4 -7 -18 -29 -40 4 -7 -18 -29 -40
0,32 0,25 0,18 0,14 0,14 0,32 0,25 0,18 0,14 0,11 0,56 0,46 0,35 0,28 0,25
1/6 0,49 0,39 0,28 0,25 0,18 0,49 0,39 0,28 0,25 0,18 0,88 0,70 0,56 0,46 0,39
1/4 0,81 0,60 0,46 0,39 0,32 0,81 0,60 0,46 0,39 0,32 1,40 1,09 0,88 0,74 0,60
1/3 1,05 0,81 0,63 0,49 0,39 1,02 0,77 0,60 0,49 0,39 1,86 1,44 1,16 0,95 0,81
1/2 1,44 1,09 0,84 0,67 0,56 1,44 1,09 0,84 0,67 0,56 2,56 2,00 1,61 1,30 1,09
3/4 2,17 1,65 1,30 1,02 0,84 2,14 1,65 1,26 1,02 0,81 3,85 3,01 2,42 2,00 1,65
1 2,91 2,21 1,72 1,37 1,12 2,87 2,17 1,72 1,37 1,09 5,15 4,03 3,22 2,66 2,24
1-1/2 4,20 3,22 2,49 2,00 1,61 4,20 3,19 2,49 1,96 1,61 7,49 5,85 4,69 3,85 3,22
2 5,78 4,41 3,43 2,73 2,24 5,74 4,38 3,40 2,70 2,17 10,26 8,05 6,44 5,29 4,45
2-1/2 7,21 5,50 4,27 3,40 2,77 7,18 5,46 4,24 3,36 2,73 12,81 10,01 8,05 6,58 5,53
3 8,65 6,58 5,15 4,10 3,33 8,61 6,55 5,08 4,03 3,26 15,37 12,04 9,66 7,91 6,65
4 11,59 8,82 6,86 5,46 4,45 11,52 8,75 6,79 5,39 4,38 20,58 16,10 12,92 10,57 8,89
5 14,28 10,89 8,47 6,76 5,50 14,21 10,78 8,40 6,65 5,39 25,38 19,85 15,93 13,06 10,96
6 17,12 13,02 10,19 8,09 6,58 17,01 12,92 10,05 7,98 6,48 30,42 23,80 19,08 15,65 13,16
8 20,62 15,72 12,25 9,77 7,95 20,51 15,58 12,11 9,63 7,81 36,75 28,67 23,00 18,87 15,86
10 23,1 17,6 13,7 10,9 8,9 23,0 17,5 13,6 10,8 8,8 41,0 32,1 25,8 21,1 17,7
12 28,6 21,7 16,9 13,5 11,0 28,4 21,6 16,8 13,3 10,8 50,8 39,6 31,8 26,1 21,9
15 35,4 27,0 21,0 16,7 13,6 35,4 26,7 20,8 16,5 13,4 63,0 49,4 39,6 32,4 27,2
17 39,6 30,1 23,5 18,7 15,2 39,2 29,9 23,2 18,4 15,0 70,4 55,0 44,1 36,1 30,4
20 47,6 36,4 28,4 22,6 18,3 47,6 36,1 28,0 22,3 18,1 84,7 66,5 53,2 43,8 36,8
25 59,9 45,9 35,7 28,4 23,1 59,9 45,2 35,4 28,0 22,7 106,8 83,3 66,9 55,0 46,2
30 68,6 52,2 40,6 32,4 26,4 68,3 51,8 40,3 32,0 25,9 121,8 95,2 76,3 62,7 52,5
35 82,6 62,7 49,0 38,9 31,7 81,9 62,3 48,3 38,5 31,2 146,7 114,8 92,1 75,3 63,4
40 92,4 70,4 55,0 43,8 35,7 92,1 70,0 54,3 43,1 35,0 164,5 128,8 103,3 84,7 71,1
50 120,1 91,4 71,4 56,7 46,2 119,4 90,7 70,4 56,0 45,5 213,2 167,0 133,7 109,6 92,1

Для температуры жидкости, отличной от +38°С умножайте данные из таблицы на поправочные коэффициент

Температура жидкости 10 16 21 27 32 38 43 49
Коэффициент 2,1 1,83 1,59 1,37 1,17 1 0,85 0,72

4) теперь, зная диаметр трубок дистрибъютора, их количество, длину и номер дюзы, выбираем из таблицы технических характеристик ( см. ниже) модель дистрибъютора.

Присоединительный
размер
Модель ТРВ Модель дистрибъютора Максимально возможное количество выходов соответствующего диаметра Модель дюзы
3 / 16 1 / 4 5 / 16 3 / 8
1/2 SAE  TIE 1603 6 4  -   -
1606 9 6 4  -
1605 6 4  -   -  L
1608 9 6 4  -  L
1/2 ODM  SBF EBF R D260 6 4  -   -  L
D262 9 7 4  -  L
5/8 ODM  R TX6 T 1620 6 4  -   -  J
1622 9 7 4  -  J
7/8 ODM  EBS R TX6 T 1112 7 6 4 2 G
1113 12 8 6 4 G
1 1/8 ODM  EBS TX6 O 1115 15 10 9 6 E
1116 20 15  -   -  E
1 3/8 ODM  EBS O V 1117 18 15 9 7 C
1126 24 18 15 12 C
1128 28 25 21 16 C
1 5/8 ODM  O W 1125 28 24 20 16 A
1127 37 30 26 20 A
1143 40 36 30 24 A

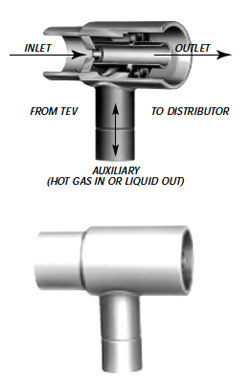

Смесительные тройники для дистрибъюторов и регуляторов производительности

Смесительные тройники для дистрибъюторов и регуляторов производительностиВ случае, если нагрузка на испаритель холодильной установки в процессе работы меняется очень сильно, например, в несколько раз, и компрессор оборудован регулятором байпаса горячего газа со впрыском горячих паров на вход в испаритель, то для сохранения стабильного распределения парожидкостной смеси по трубкам испарителя в режиме частичной нагрузки между трв и дистрибъютором рекомендуется установить смесительный тройник. Например, серии ASC от «Sporlan». Конструкция смесительного тройника ASC позволяет исключить срыв потока парожидкостной смеси, идущей от трв в испаритель, при впрыске большого количества горячих паров на выход из трв с нагнетания компрессора. Таким образом, даже при работе в режиме частичной нагрузки хладагент между трубками испарителя распределяется равномерно и трв может поддерживать стабильный перегрев.

Смесительные тройники серии «ASC»

Модель Размер
Вход Выход Газ
ASC-4-3 1/2 1/2 3/8
ASC-5-4 5/8 5/8 1/2
ASC-7-4 7/8 7/8 1/2
ASC-9-5 1 1/8 1 1/8 5/8
ASC-11-7 1 3/8 1 3/8 7/8
ASC-13-9 1 5/8 1 5/8 1 1/8







Ваши вопросы технического и коммерческого характера по дистрибьюторам Sporlan просим направлять

Маргелову Константину — margelov@phs-holod.ru
