Вентили резьбовые латунные «OLAB»

Резьбовые запорные вентили серий 43100 и 43200 разработаны для использования в коммерческих и промышленных холодильных установках. Устанавливаются, как правило, на жидкостные, масляные ресиверы, а также в картер полугерметичных компрессоров для проведения сервисных работ.

Хладагенты и масла: могут использоваться с хладагентами HFC, HFO, смесями HFO/HFC, HC и соответствующими маслами POE, PVE.

Конструкционные материалы:

  • корпус и крышка — латунь CW617N по стандарту EN12165;
  • шток - сталь оцинкованная, прокладки - HNBR/NEOPRENE.

Рабочее давление.

Max. рабочее давление 45 бар. Согласно стандарту EN378-2:2016, выдерживают давление, в 1,43 раза превышающее максимальное рабочее.

Давление разрыва = Max. рабочее давление × 3

Обозначение моделей

43100 02 01 NP

Серия:







Тип соединения:

01 - 1/4″ SAE

02 - 3/8″ SAE



Тип соединения:

01 - 1/4″ NPT

02 - 3/8″ NPT



Уплотнительная прокладка:

NP - неопрен

HH - эластомер HNBR

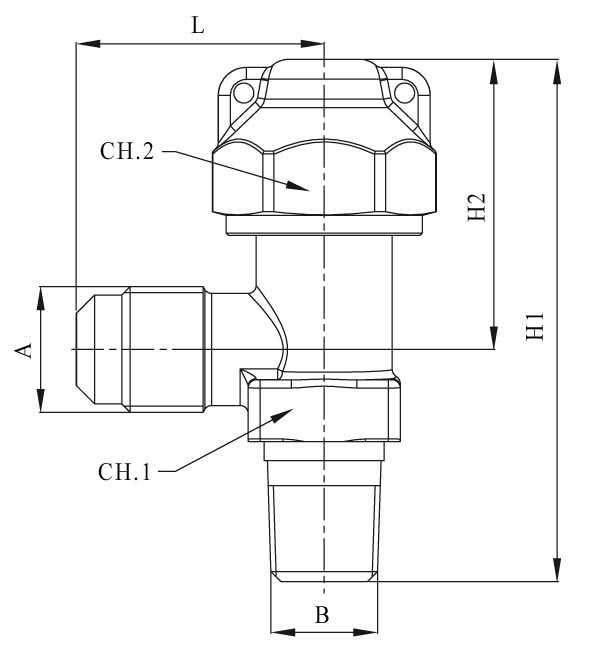

Вентили резьбовые серии 43100-

Модель Присоединения PS, бар
Kv, м³/ч TS, °С Размеры, мм
A (SAE)
B (NPT)
Min Max H1 H2 L CH.1 CH.2
43100-02-01-NP  3/8 1/4 45 1,35 -35 105 67 38 31 19 25
43100-01-01-NP  1/4 1/4 45 0,45 -35 105 67 38 28,5 19 25
43100-02-02-NP   3/8 3/8 45 1,35 -35 105 67 38 31 19 25
43100-01-02-NP   1/4 3/8 45 0,45 -35 105 67 38 28,5 19 25
Модель Присоединения PS, бар
Kv, м³/ч TS, °С Размеры, мм
A (SAE)
B (NPT)
Min Max H1 H2 L CH.1 CH.2
43100-02-01-HH* 3/8 1/4 45 1,35 -40 150 67 38 31 19 25
43100-01-01-HH* 1/4 1/4 45 0,45 -40 150 67 38 28,5 19 25
43100-02-02-HH* 3/8 3/8 45 1,35 -40 150 67 38 31 19 25
43100-01-02-HH* 1/4 3/8 45 0,45 -40 150 67 38 28,5 19 25

* Вентили с прокладками HNBR для использования с легковоспламеняющимися жидкостями

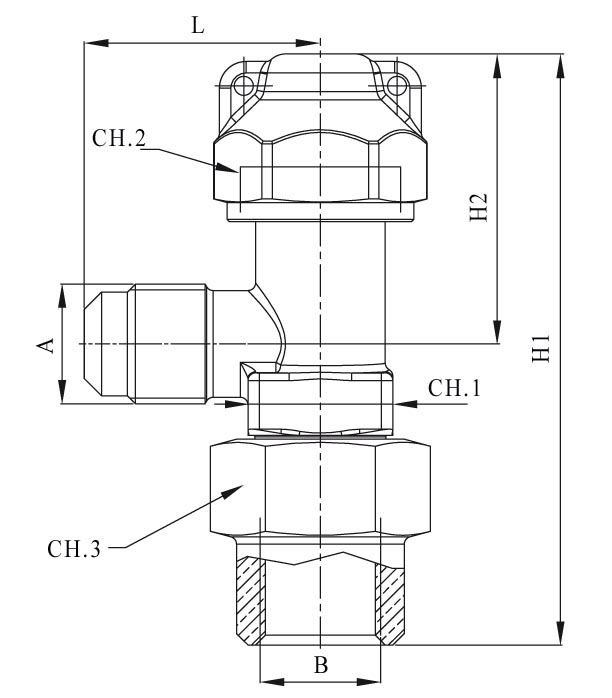

Вентили резьбовые серии 43200- с вращающейся гайкой

Модель Присоединения PS, бар
Kv, м³/ч TS, °С Размеры, мм
A (SAE)
B (NPT)
Min Max H1 H2 L CH.1 CH.2
43200-01-01-NP   1/4 1/4 45 0,45 -35 105 75 38 29 19 25
43200-02-02-NP   3/8 3/8 45 1,35 -35 105 78 38 31 19 25
Модель Присоединения PS, бар
Kv, м³/ч TS, °С Размеры, мм
A (SAE)
B (NPT)
Min Max H1 H2 L CH.1 CH.2
43100-01-01-HH* 1/4 1/4 45 0,45 -40 150 75 38 29 19 25
43100-02-02-HH* 3/8 3/8 45 1,35 -40 150 78 38 31 19 25

* Вентили с прокладками HNBR для использования с легковоспламеняющимися жидкостями

Ваши вопросы технического и коммерческого характера просим направлять Кислову Алексею — ak@phs-holod.ru
