Дифференциальные клапаны

Область применения

Дифференциальные клапаны используются в системах распределения масла низкого давления для поддержания внутри маслосборника давления на 0,3-3 Бара выше, чем давление в картерах компрессоров, входящих в состав многокомпрессорной станции. Дифференциальный клапан устанавливается на магистрали, соединяющей маслосборник с трубопроводом всасывания или с картерами компрессоров (для централей с двухступенчатыми компрессорами).

Выпускаются дифференциальные клапаны со следующими уставками давления: 0,35 Бара; 1,4 Бара; 2,4 Бара; 3,5 Бара;.

Рекомендации по подбору

Величина уставки дифференциала давления клапана определяет скорость наполнения картеров компрессоров маслом. Чем больше разность давлений, которая зависит от уставки дифференциального клапана, тем больше масла в единицу времени подается в картер.

Таким образом, дифференциальные клапаны с большей уставкой (2,4; 3 бара) необходимы в централях с большим количеством компрессоров (4-7), а также в низкотемпературных установках, где вследствие низких температур вязкость масла выше, что затрудняет его подачу из маслосборника к дальним компрессорам.

Дифференциальные клапаны с малой уставкой давления рекомендуется применять в установках, где наблюдается повышенное вспенивание при впрыске масла через регулятор уровня в компрессор.

При выборе дифференциального клапана необходимо убедиться в том, что величина уставки не превышает максимально разрешенный перепад давления на регуляторе уровня масла. В противном случае компрессор при стоянке может быть переполнен маслом.

Дифференциальные клапаны Alco-Controls

Модель Соединение Дифференциал давления
OPCV-1400 3/8 SAE 1,4 bar
ODP-33A 3/8 SAE 3,5 bar





Дифференциальные клапаны Henry

Модель Соединение Дифференциал давления
S-9104 3/8 SAE 0,3 bar
S-9104H 3/8 SAE 1,4 bar
S-9104XH 3/8 SAE 2,4 bar



Дифференциальные клапаны Sporlan

Модель Наименование Дифференциал давления
ORD-4-20 Дифференциальный клапан (5/8) 1,3 bar
ORD-4-25 Дифференциальный клапан (5/8) 1,7 bar
ORD-4-30 Дифференциальный клапан (5/8) 2,0 bar
ORD-4-35 Дифференциальный клапан (5/8) 2,3 bar



Дифференциальные клапаны Olab

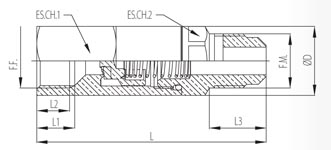

Модель Присоединение Коэффициент потока KV, м3/ч Дифференциал давления Pd, бар TS Размеры, мм
Размеры шестигранника под ключ, мм
Вход Выход Min Max L L1 L2 L3 D ES.CH.1 ES.CH.2
ODP-3 bar 3/8-F 3/8-M 1,5 3 bar 45 -40 +150 66,5 11 9 16,5 20 20 18

Цены на дифференциальные клапаны
