Терморасширительные вентили для впрыска жидкости серии Y1037

Трв впрыска жидкости используются, как правило, для снижения температуры нагнетания холодильного компрессора при работе в области низких температур кипения и/или высоких температур конденсации. Применяются в основном при работе на хладагентах: R-22, R-407C, R-407F.

При наличии впрыскового трв в холодильном контуре небольшая часть жидкого хладагента из жидкостного трубопровода под высоким давлением подается на вход трв впрыска. При прохождении через трв хладагент расширяется и подается либо во всасывающий трубопровод ( где, смешиваясь с перегретыми парами, поступающими из испарителя, понижает температуру всасывания и, как следствие, температуру нагнетания ) либо в порт экономайзера компрессора (за счет дополнительного охлаждения паров при сжатии также снижается температура нагнетания).

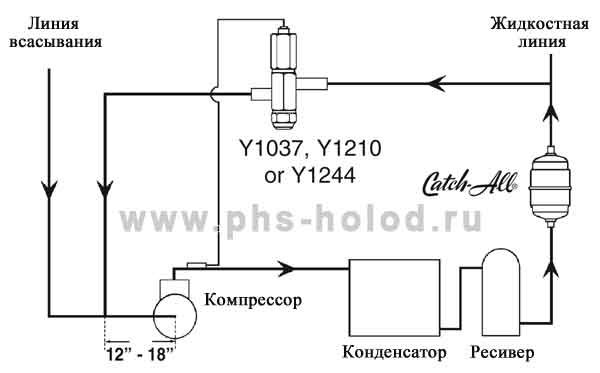

Впрыск паров на всасывание применяется обычно для поршневых компрессоров. Ниже дан пример гидравлической схемы с впрыском на всасывание.

Впрыск паров в порт экономайзера получил широкое распространение для охлаждения спиральных компрессоров Copeland серии ZF (DTC вентиль, поставляемый с компрессором) и винтовых компрессоров Bitzer серии CSH. Фирма Bitzer рекомендует использование расширительных вентилей серии Y1037 для впрыска жидкости в порт экономайзера компрессоров CSH (см. бюллетень SH-170-4,п.5 «Additional cooling by means of direct liquid injection»). Ниже приведена принципиальная гидравлическая схема холодильного контура с компактным винтовым компрессором и впрыском жидкости через вентиль серии Y1037.





Таблица подбора терморасширительных вентилей

Модель
вентиля
Производительность вентиля при различном перепада давления (кВт)
Код производительности вентиля Перепад давления (бар)
8 10 12 14 16 18
Y1037-FV 1 / 3 0,9 0,9 1,0 1,1 1,2 1,2
1 / 2 1,2 1,3 1,4 1,5 1,6 1,7
1 1,9 2,1 2,3 2,4 2,6 2,7
1-1/2 3,0 3,3 3,5 3,8 4,0 4,3
2 4,2 4,6 5,0 5,3 5,6 5,9
3 6,0 6,6 7,1 7,6 8,0 8,5
5 9,3 10,2 11,1 11,8 12,5 13,2

Таблица поправочных коэффициентов

Температура жидкости (°С)
-18
-7
4
16
27
38
49
Поправочный коэффициент
1,56
1,45
1,34
1,23
1,12
1
0,88

Методика выбора расширительных вентилей

Пример:

Холодопроизводительность системы 16 кВт
Хладагент R-22
Температура конденсации +49°С
Температура жидкости +49°С
Температура кипения −40°С
Температура всасываемого газа −7°С (перегрев 33К)

Максимально допустимая темпеература нагнетания +110°С

Таблица с процентами от холодопроизводительности установки для R-22 и температуры нагнетания +110°С

Температура кипения(°С) Температура всасываемого газа(°С)
-30 -18 -7 5 18
-30 0 0 3 8 14
-40 2 7 12 17 23

Получаем необходимую производительность вентиля Q = 16 * 12% = 1,92 кВт
С учетом температуры жидкости +49°С Q = 1,92 / 0,88 = 2,18 кВт
С учетом перепада давления на вентиле 18 бар выбираем вентиль Y1037-FV-1 с номиналом 2,7 кВт
