Терморегулирующие вентили «Alco Controls» серии TIH

Клапаны TIH являются прямой заменой серии TX3

Общая информация

Терморегулирующий вентиль серии TIH — компактный герметичный вентиль, обеспечивающий стабильную работу в широком диапазоне температур и нагрузок.
ТРВ TIH находит широкое применяение в системах кондиционирования воздуха, тепловых насосах, чиллерах малой производительности, прецизионных агрегатах и холодильной технике.

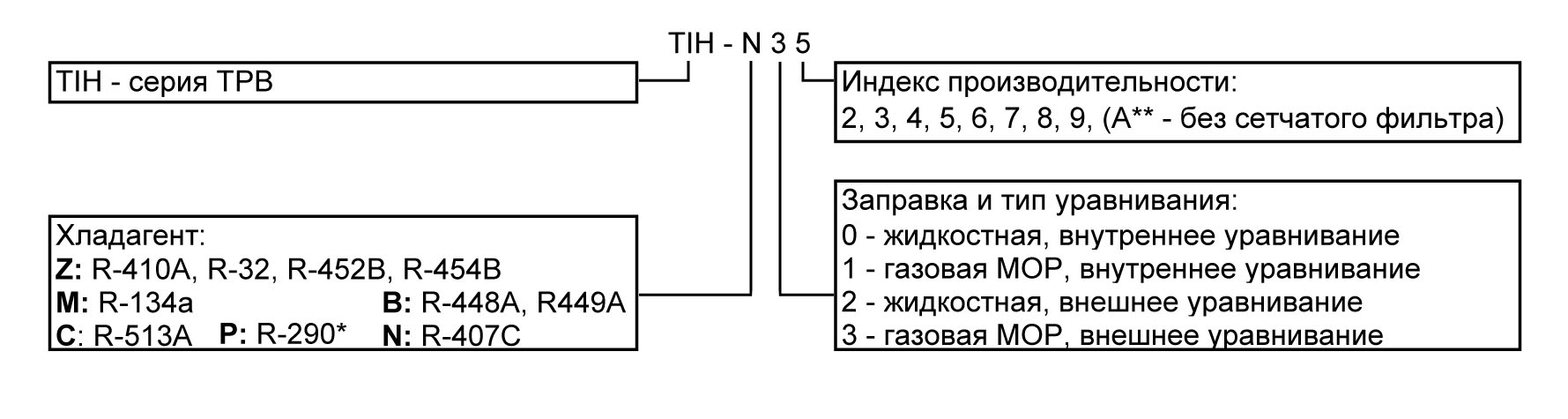

Структура обозначения модели

Основные характеристики

Герметичный и компактный ТРВ
Производительность до 33 кВт (R-410A) и до 49 кВт (R-32)
Max. рабочее давление — 46 бар
Давление заводских испытаний — 50,6 бар
Температура рабочей среды -40... +70°С
Длина капиллярной трубки — 1,5 м
Внешнее и внутренне уравнивание
Настраиваемый перегрев
Силовой элемент выполнен из нержавеющей стали

Сбалансированная конструкция порта для работы с постоянным перегревом в широком диапазоне применения при различных давлениях конденсации
Двунаправленная конструкция (применяется в тепловых насосах)
Большая диафрагма обеспечивает плавное и стабильное соответствие изменяемой нагрузке,
а лазерная сварка диафрагмы — высокую надежность и максимальный срок службы
Сетчатый фильтр на входе в клапан

Заправки для различный хладагентов

Тип заправки

MOP

Хладагент

Max.
температура
термобаллона

TIH-M0../M2..

—

R-134a

+100°С

TIH-N0../N2..

—

R-407C

+80°С

TIH-B0../B2..

—

R-448A, R449A

+80°С

TIH-C0../C2..

—

R-513A

+100°С

TIH-M1../M3..

3,8 бар

R-134a

+120°С

TIH-C1../C3..

3,8 бар

R-513A

+120°С

TIH-N1../N3..

6,9 бар

R-407C

+120°С

TIH-Z1../Z3..

13,4 бар

R-410A, R-32,
R-452B, R-454B

+120°С

Таблица подбора ТРВ серии «TIH»

Холодопроизводительность указана при
температуре конденсации +38°С, температуре кипения +40°С, переохлаждении жидкости на входе ТРВ 1К.

Производительность на других условиях определяйте по программе Emerson SELECT или таблицам быстрого подбора.

Хладагент
R-513A

Хладагент
R-134а

Хладагент
R-407C

Хладагент
R-410A / R-32

Присоединительные размеры
(дюйм)

Модель

Q (Вт)

Модель

Q (Вт)

Модель

Q (Вт)

Модель

Q (Вт)

ТIH-C02
ТIH-C12

2200

ТIH-M02
ТIH-M12

2400

ТIH-N02
ТIH-N12

3300

ТIH-Z12

3600

5400

1/4″ x 3/8″ Внутреннее уравнивание

ТIH-C03
ТIH-C13

3600

ТIH-M03
ТIH-M13

4000

ТIH-N03
ТIH-N13

5400

ТIH-Z13

6000

9000

1/4″ x 3/8″ Внутреннее уравнивание

ТIH-C04
ТIH-C14

5000

ТIH-M04
ТIH-M14

5600

ТIH-N04
ТIH-N14

7600

ТIH-Z14

8400

12500

1/4″ x 3/8″ Внутреннее уравнивание

ТIH-C22
ТIH-C32

2200

ТIH-M22
ТIH-M32

2400

ТIH-N22
ТIH-N32

3300

ТIH-Z32

3600

5400

1/4″ x 3/8″ x 1/4″

ТIH-C23
ТIH-C33

3600

ТIH-M23
ТIH-M33

4000

ТIH-N23
ТIH-N33

5400

ТIH-Z33

6000

9000

1/4″ x 3/8″ x 1/4″

ТIH-C24
ТIH-C34

5000

ТIH-M24
ТIH-M34

5600

ТIH-N24
ТIH-N34

7600

ТIH-Z34

8400

125

3/8″ x 1/2″ x 1/4″

ТIH-C25
ТIH-C35

7400

ТIH-M25
ТIH-M35

8200

ТIH-N25
ТIH-N35

11200

ТIH-Z35

12400

18400

3/8″ x 1/2″ x 1/4″

ТIH-C26
ТIH-C36

8800

ТIH-M26
ТIH-M36

9700

ТIH-N26
ТIH-N36

13200

ТIH-Z36

14600

21800

3/8″ x 1/2″ x 1/4″

ТIH-C27
ТIH-C37

12500

ТIH-M27
ТIH-M37

13800

ТIH-N27
ТIH-N37

18800

ТIH-Z37

20800

31000

1/2″ x 5/8″ x 1/4″

ТIH-C28
ТIH-C38

13900

ТIH-M28
ТIH-M38

15400

ТIH-N28
ТIH-N38

21000

ТIH-Z38

23200

34600

1/2″ x 5/8″ x 1/4″

ТIH-C29
ТIH-C39

16000

ТIH-M29
ТIH-M39

17700

ТIH-N29
ТIH-N39

24100

ТIH-Z39

26700

39700

1/2″ x 5/8″ x 1/4″

ТIH-C2А
ТIH-C3А

19900

ТIH-M2А
ТIH-M3А

22000

ТIH-N2А
ТIH-N3А

30000

ТIH-Z3А

33200

49400

1/2″ x 5/8″ x 1/4″

Таблица значений МОР

Хладагент

МОР (бар)

Вентиль полностью закрыт

Вентиль полностью открыт

R-513A

3,8

+14°С

+10°С

R-134a

3,8

+16°С

+12°С

R-407C

6,9

+14,5°С *

+12,5°С *

R-410A / R-32

13,4

+20°С

+18°С

* — температура насыщения / точки росы

Запросы на подбор терморегулирующих вентилей направляйте, пожалуйста, Алексею Кислову — ak@phs-holod.ru
