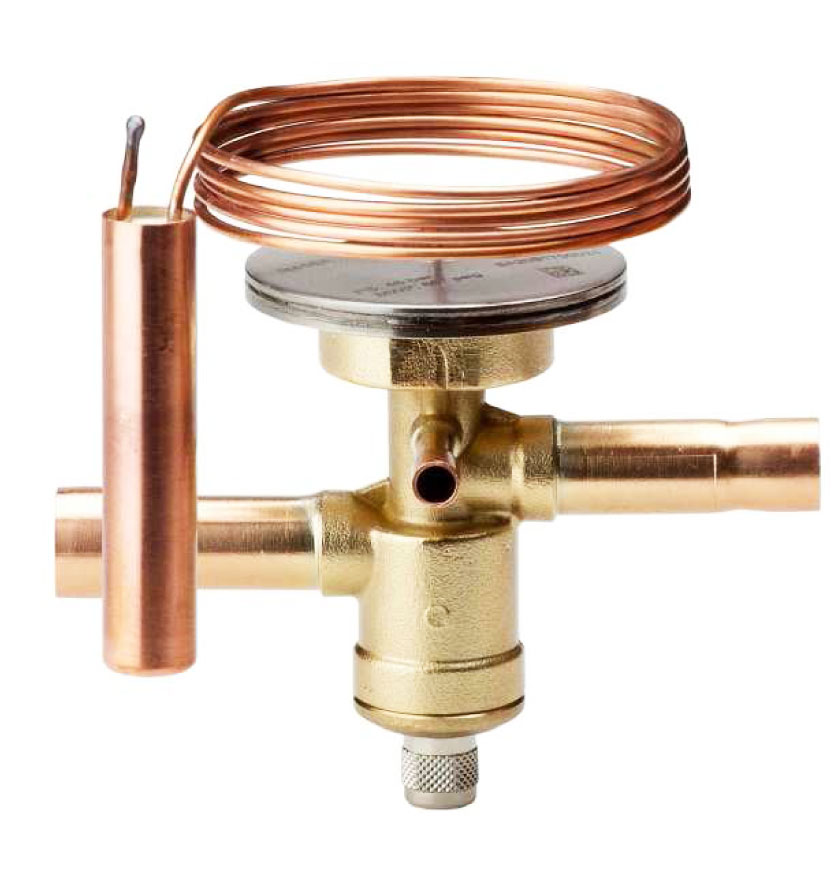

Терморегулирующие вентили «Alco Controls» серии TX7

Клапаны TX7 являются прямой заменой серии TX6

В 2016 году компания Emerson начала производство нового поколения терморегулирующих вентилей — серии ТХ7, которое пришло на смену вентилям ТХ6. Вобрав в конструкцию все сильные конструктивные решения предшествующей серии : сбалансированный порт, возможность двунаправленной работы, возможность применения с хладагентами высокого давления (R410A), новые ТХ7 обладают существенными преимуществами :

— площадь диафрагмы силового элемента значительно увеличена, что позволяет трв ТХ7 уверенно поддерживать заданный перегрев в диапазоне 25-100% от номинальной производительности.

— силовой элемент сделан из нержавеющей стали с помощью лазерной сварки, что значительно увеличивает ресурс работы трв.

— совершенно новая, в сравнении с ТХ6, конструкция корпуса и внутренних каналов движения хладагента позволяет исключить перетечки хладагента через уравнительную трубку даже после длительной эксплуатации, что значительно увеличивает ресурс как самого вентиля, так и холодильного компрессора.

— при разработке серии ТХ7 учитывалась возможность работы с новыми хладагентами : R32, R450A, R513A, R1234ze.



Структура обозначения моделей (пример): TX7-N16

  TX7 N 1 6
Серия вентиля __↑
Тип хладагента _____ ___| | |
Заправка термобаллона:
0: жидкостная
1: газовая с МОР
_____ ______ __| |
Индекс производительности _____ ______ _____ _|



PS: −46 бар

TS: −25...+70°C

работа при частичной нагрузке: 20/25%-110%

Двунаправленная конструкция; ТРВ пригодны для работы в тепловых насосах

Сбалансированная конструкция порта для работы с постоянным перегревом в широком диапазоне применения при различных давлениях конденсации

Хладагенты Присоед. размеры (дюйм)
R22 R134a R407C R410
Модель Q (Вт) Модель Q (Вт) Модель Q (Вт) Модель Q (Вт)
TX7-N03 27500 TX7-M03 18100 TX7-N03 28900 TX7-Z13 32100 1/2"x5/8"
TX7-N13 TX7-M13 TX7-N13
TX7-N04 34200 TX7-M04 22500 TX7-N04 36000 TX7-Z14 39900 5/8"x7/8"
TX7-N14 TX7-M14 TX7-N14
TX7-N05 41900 TX7-M05 27500 TX7-N05 44100 TX7-Z15 48900 5/8"x7/8"
TX7-N15 TX7-M15 TX7-N15
TX7-N06 69100 TX7-M06 45400 TX7-N06 72700 TX7-Z16 80700 7/8"x11/8"
TX7-N16 TX7-M16 TX7-N16
TX7-N07 85200 TX7-M07 56000 TX7-N07 89700 TX7-Z17 99400 7/8"x11/8"
TX7-N17 TX7-M17 TX7-N17
TX7-N08 112200 TX7-M08 73700 TX7-N08 118100 TX7-Z18 130900 7/8"x11/8"
TX7-N18 TX7-M18 TX7-N18
TX7-N09 157200 TX7-M09 103300 TX7-N09 165400 TX7-Z19 183400 7/8"x11/8"
TX7-N19 TX7-M19 TX7-N19

Холодопроизводительность указана при температуре конденсации +380С, температуре кипения +40С, переохлаждении жидкости на входе ТРВ 1К.

Производительность на других условиях определяйте по программе Emerson SELECT.



Технические характеристики / значения МОР

Хладагент Диапазон тем-ры кипения (°С) МОР (бар) Вентиль полностью закрыт Вентиль полностью открыт Номин. статический перегрев
TX7-_0_ TX7-_1_
R22 -25...+20 -25...+14 6,9 +18,5°C +14°C 4,4K
R134a -25...+20 -25...+10 3,8 +14,5°C +10°C 4,4K
R407C -25...+20 -25...+14 6,9 +18,5°C* +14°C* 4,4K
R410   -40...+14 12,1 +18,5°C +14°C 4,4K

* температура насыщения / точка росы.

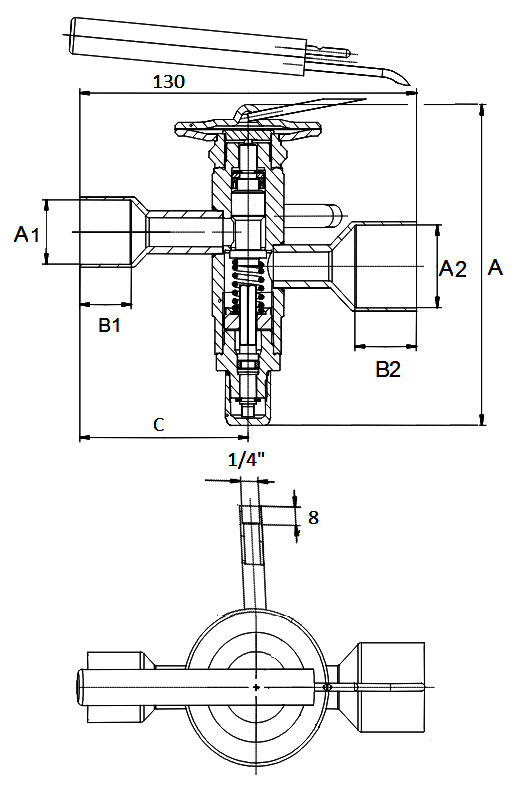

Габаритные размеры

Модель А1 Ø В1 (мм) А2 Ø В2 (мм) А (мм) С (мм) Капил. трубка (мм) Термобаллон Масса (кг)
Ø (мм) L (мм)
TX7-_ _3 1/2" 9,1 5/8" 11,1 106 65 1500 16 78 0,54
TX7-_ _4 5/8" 11,1 7/8" 15,9 106 65 0,54
TX7-_ _5 5/8" 11,1 7/8" 15,9 106 65 0,58
TX7-_ _6 7/8" 15,9 11/8" 18,9 109 65 0,60
TX7-_ _7 7/8" 15,9 11/8" 18,9 109 65 0,60
TX7-_ _8 7/8" 15,9 11/8" 18,9 109 65 0,60
TX7-_ _9 7/8" 15,9 11/8" 18,9 109 65 0,60



Использование трв TX7 для тепловых насосов и двунаправленной работы.

Трв TX7 разрабатывались в том числе и для двунаправленной работы в тепловых насосах. Но при этом следует учитывать, что ТХ7 обладает функцией сбалансированного порта только при работе в прямом направлении (охлаждение). При работе же в обратном направлении (нагрев) при изменении входного давления будет изменяться также и перегрев.

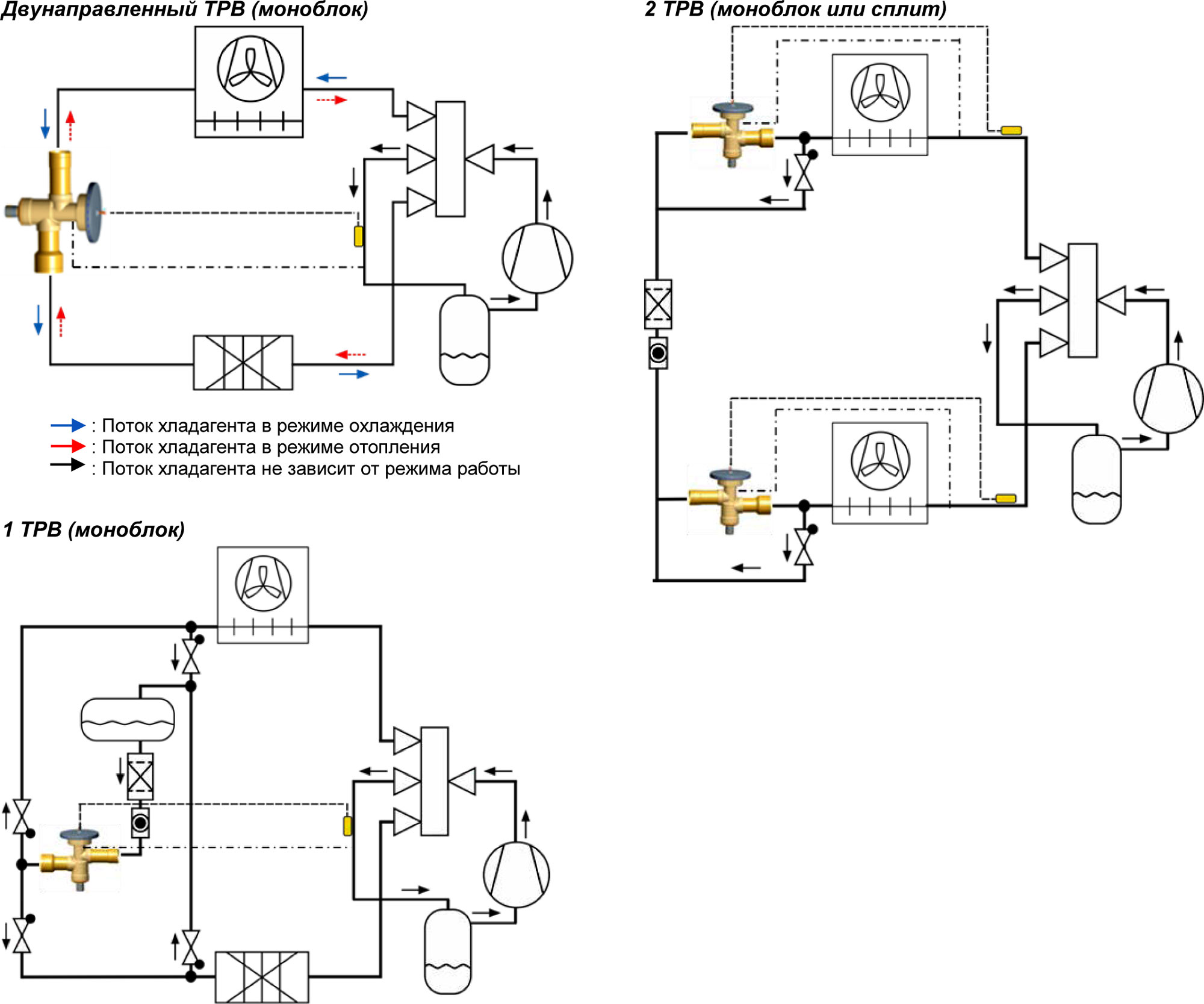

Типовые схемы применения ТХ7 в реверсивых чиллерах и тепловых насосах.



 Весь модельный ряд терморегулирующих вентилей ТХ7 — всегда в наличии на складе ПХС.

Запросы на подбор терморегулирующих вентилей направляйте, пожалуйста, Алексею Кислову — ak@phs-holod.ru
