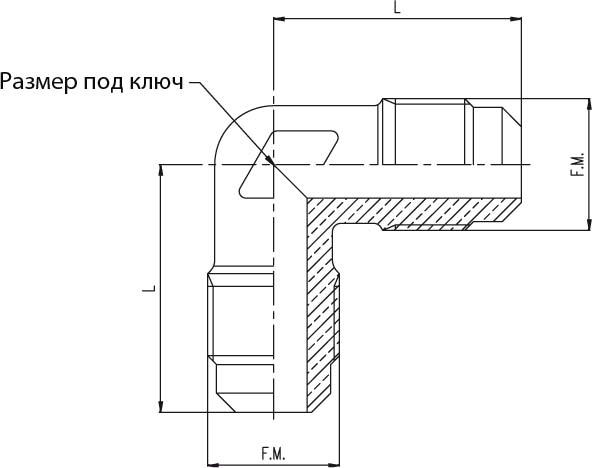

Штуцера угловые с резьбой SAE.
| Код |
Модель |
Резьба SAE "папа" |
Размер под ключ (мм). |
Размер L, мм. |
Масса, г. |
| 31100-01 |
E2-4 |
1/4" |
10 |
24,5 |
35 |
| 31100-02 |
E2-6 |
3/8" |
14 |
29,5 |
70 |
| 31100-03 |
E2-8 |
1/2" |
16 |
32,5 |
110 |
| 31100-04 |
E2-10 |
5/8" |
20 |
36 |
116 |
| 31100-05 |
E2-12 |
3/4" |
25 |
42,5 |
192 |

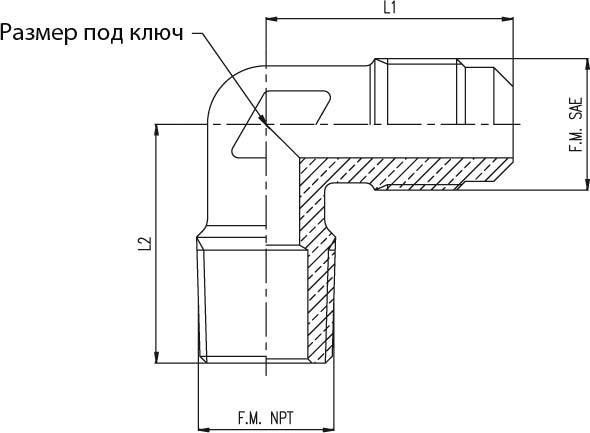

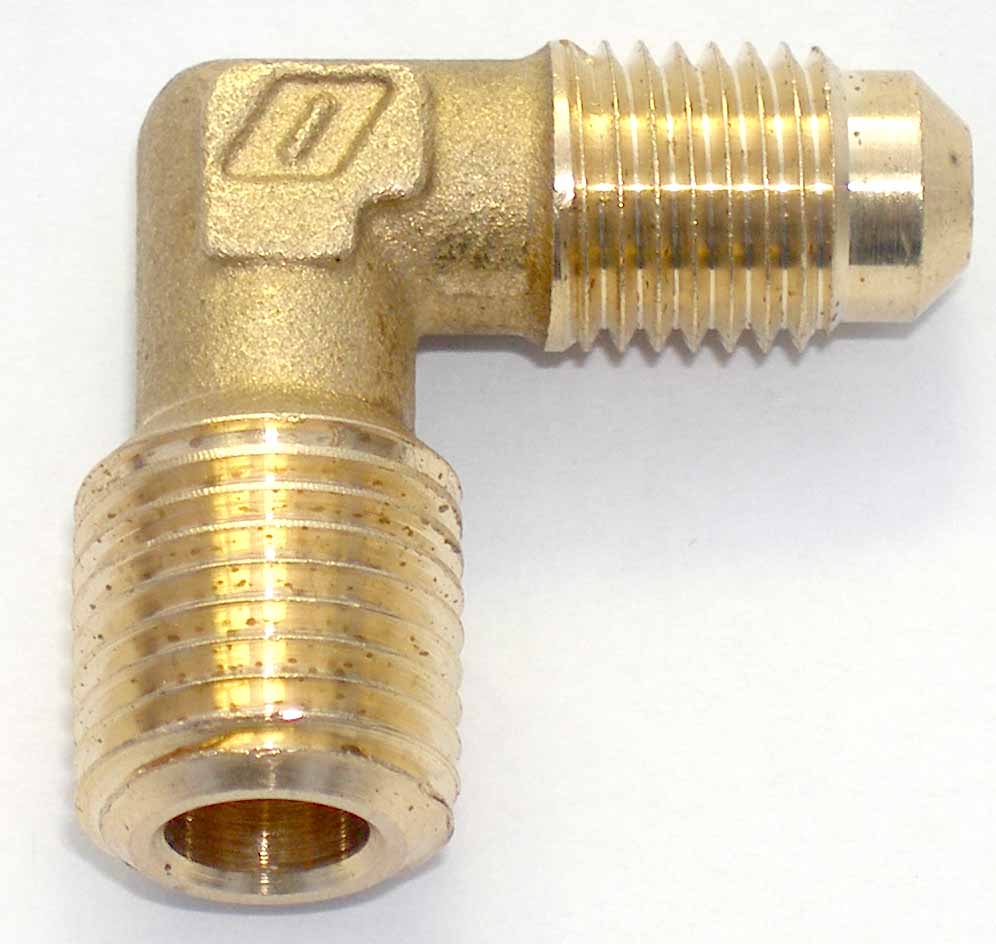

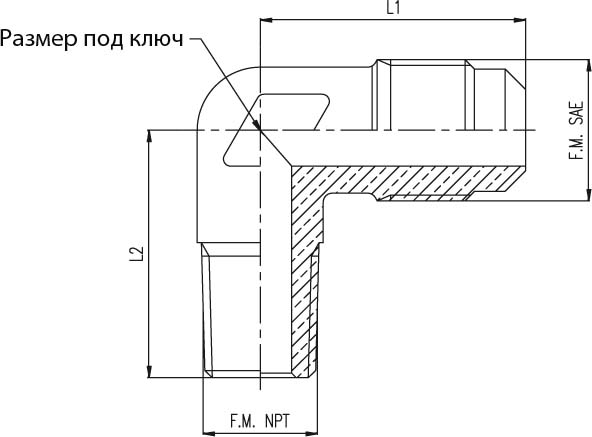

Штуцера угловые с резьбой SAE-NPT.

| Код |
Модель |
Резьба SAE "папа" |
Резьба NPT "папа" |
Размер под ключ (мм). |
Размер L1, мм. |
Размер L2, мм. |
Масса, г. |
| 31101-01 |
E1-4B |
1/4" |
1/4" |
10 |
24,5 |
25 |
38 |
| 31101-02 |
E1-6C |
3/8" |
3/8" |
14 |
29,5 |
28,5 |
70 |
| 31101-03 |
E1-08D |
1/2" |
1/2" |
16 |
32,5 |
33 |
120 |
| 31101-05 |
E1-12F |
3/4" |
3/4" |
нет |
42,5 |
39,5 |
183 |

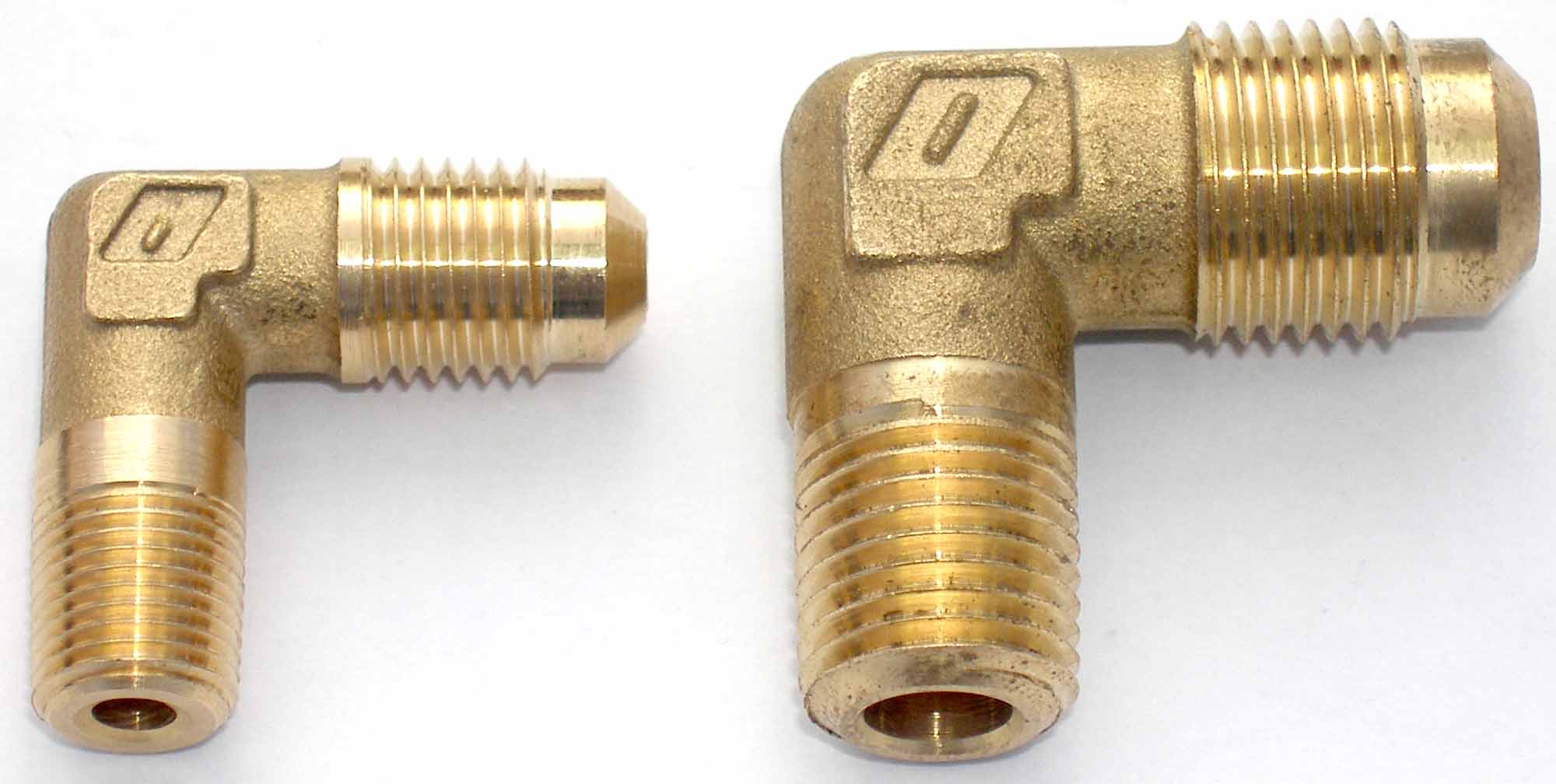

Штуцера переходные с резьбой SAE-NPT.
| Код |
Модель |
Резьба SAE "папа" |
Резьба NPT "папа" |
Размер под ключ (мм). |
Размер L1, мм. |
Размер L2, мм. |
Масса, г. |
| 31102-01-00 |
E1-4A |
1/4" |
1/8" |
10 |
24,5 |
24 |
35 |
| 31102-02-01 |
E1-6B |
3/8" |
1/4" |
14 |
29,5 |
27,5 |
65 |
| 31102-03-02 |
E1-08C |
1/2" |
3/8" |
16 |
32,5 |
31 |
95 |
| 31102-04-03 |
E1-10D |
5/8" |
1/2" |
20 |
36 |
35 |
114 |

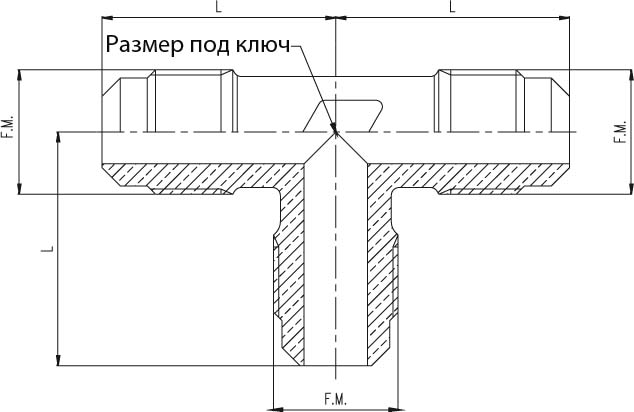

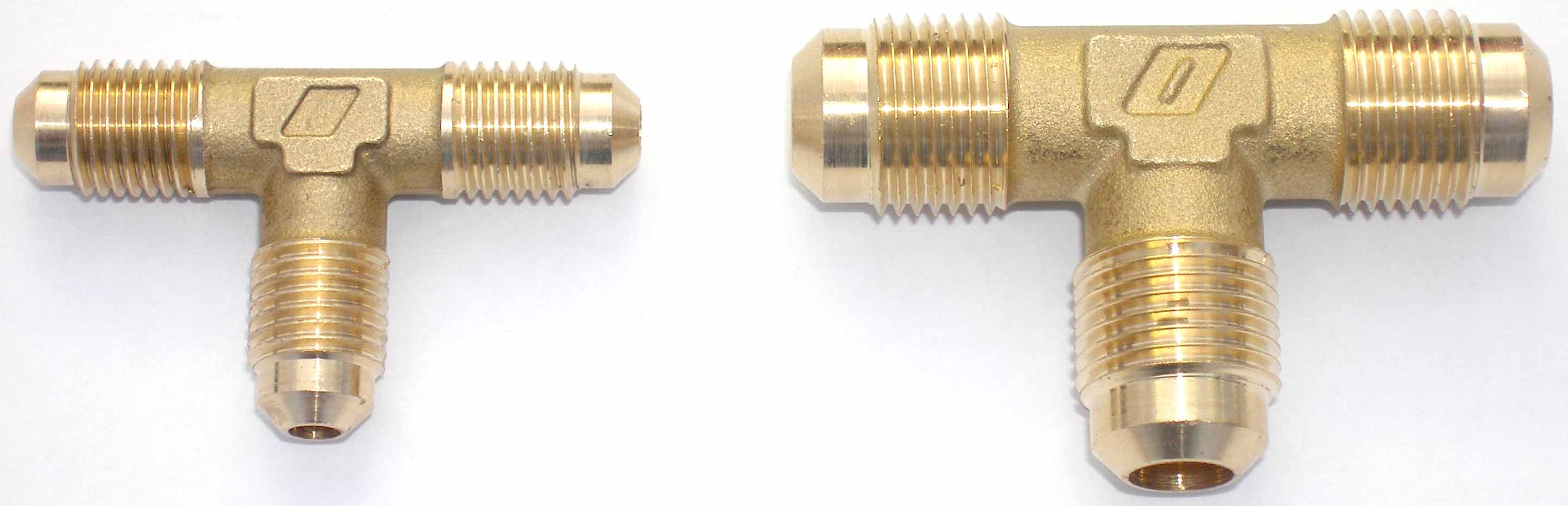

Тройники равновеликие с резьбой SAE.

| Код |
Модель |
Резьба SAE "папа" |
Размер под ключ (мм). |
Размер L, мм. |
Масса, г. |
| 31200-01 |
T2-4 |
1/4" |
10 |
24,5 |
50 |
| 31200-02 |
T2-6 |
3/8" |
14 |
29,5 |
100 |
| 31200-03 |
T2-8 |
1/2" |
16 |
32,5 |
150 |
| 31200-04 |
T2-10 |
5/8" |
20 |
36 |
153 |
| 31200-05 |
T2-12 |
3/4" |
25 |
41,5 |
235 |
Тройники переходные с резьбой SAE с увеличением бокового штуцера.
| Код |
Модель |
Резьба FM1 SAE "папа" |
Резьба FM2 SAE "папа" |
Размер под ключ (мм). |
Размер L1, мм. |
Размер L2, мм. |
Масса, г. |
| 31201-01-02 |
TR2-46 |
1/4" |
3/8" |
14 |
28,5 |
29,5 |
90 |
| 31201-02-03 |
TR2-68 |
3/8" |
1/2" |
16 |
31,5 |
32,5 |
150 |
| 31201-03-04 |
TR2-810 |
1/2" |
5/8" |
20 |
36 |
38 |
153 |
| 31201-04-05 |
TR2-1012 |
5/8" |
3/4" |
25 |
41,5 |
41,5 |
228 |

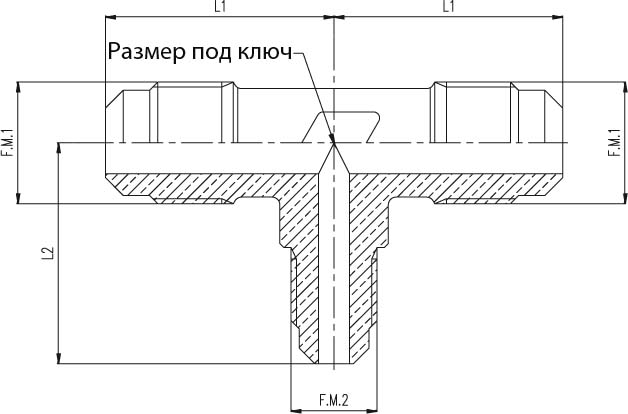

Тройники переходные с резьбой SAE с уменьшением бокового штуцера.
| Код |
Модель |
Резьба FM1 SAE "папа" |
Резьба FM2 SAE "папа" |
Размер под ключ (мм). |
Размер L1, мм. |
Размер L2, мм. |
Масса, г. |
| 31202-02-01 |
TR2-64 |
3/8" |
1/4" |
14 |
29,5 |
28,5 |
100 |
| 31202-02-03 |
TR2-68 |
1/2" |
3/8" |
16 |
32,5 |
31,5 |
160 |
| 31202-03-04 |
TR2-810 |
5/8" |
1/2" |
20 |
38 |
36 |
158 |
| 31202-04-05 |
TR2-1012 |
3/4" |
5/8" |
25 |
41,5 |
41,5 |
220 |

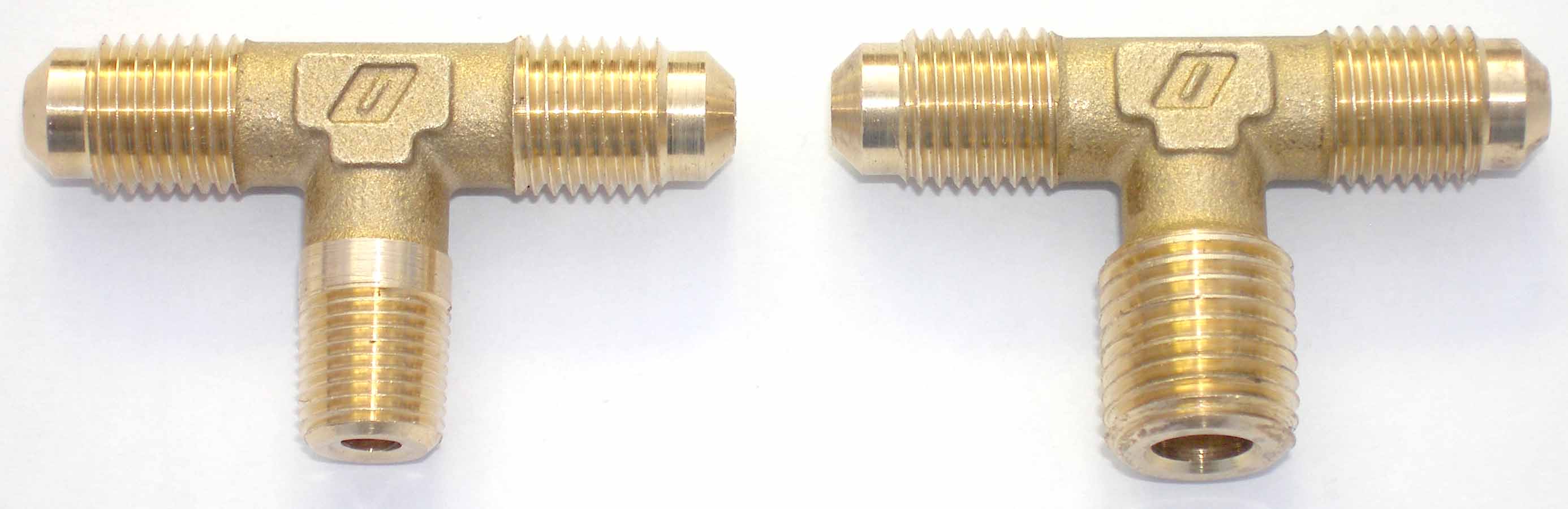

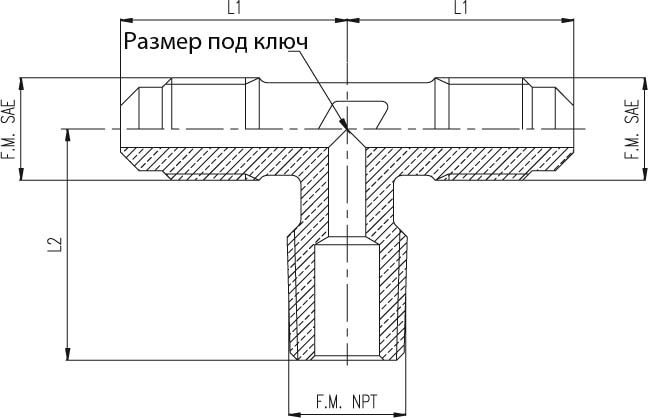

Тройники переходные с резьбой SAE-NPT с уменьшением бокового NPT штуцера.

| Код |
Модели |
Разьба FM SAE "папа" |
Резьба FM NPT "мама" |
Размер под ключ (мм). |
Размер L1, мм. |
Размер L2, мм. |
Масса, г. |
| 31203-01-00 |
T1-4A |
1/4" |
1/8" |
10 |
24,5 |
23 |
45 |
| 31203-01-01 |
T1-4B |
1/4" |
1/4" |
10 |
24,5 |
25 |
50 |
| 31203-02-02 |
T1-6B |
3/8" |
3/8" |
14 |
29,5 |
28,5 |
100 |
| 31203-03-02 |
|
1/2" |
3/8" |
16 |
32,5 |
32 |
150 |
| 31203-03-03 |
|
1/2" |
1/2" |
16 |
32,5 |
33 |
160 |

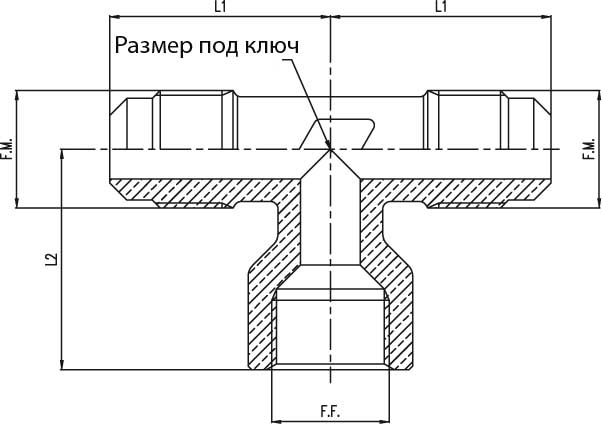

Тройники равновеликие с резьбой SAE с боковым штуцером SAE мама.
| Код |
Модели |
Разьба FM SAE "папа" |
Резьба FM NPT "мама" |
Размер под ключ (мм). |
Размер L1, мм. |
Размер L2, мм. |
Масса, г. |
| 31204-01 |
T6-4 |
1/4" |
1/4" |
10 |
24,5 |
24,5 |
55 |
| 31204-02 |
|
3/8" |
3/8" |
14 |
29,5 |
29,5 |
120 |
| 31204-03 |
|
1/2" |
1/2" |
16 |
32,5 |
32,5 |
170 |

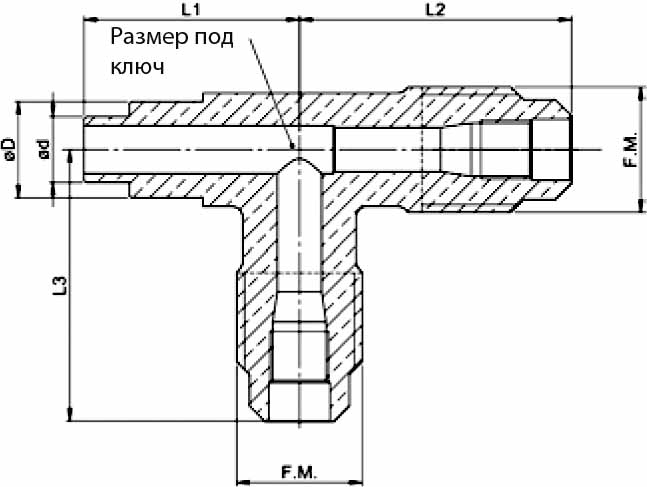

Тройник SAE-ODS -SAE с резьбой под ниппель.
| Код |
Резьба SAE "папа" |
D, мм. |
d, мм. |
L1, мм. |
L2, мм. |
L3, мм. |
Размер под ключ (мм). |
Масса, г. |
Максимальное рабочее давление, Бар. |
| 31507-01-M6 |
2х1/4" |
8,5 |
5,8 |
19 |
19 |
24 |
11 |
33 |
45 |

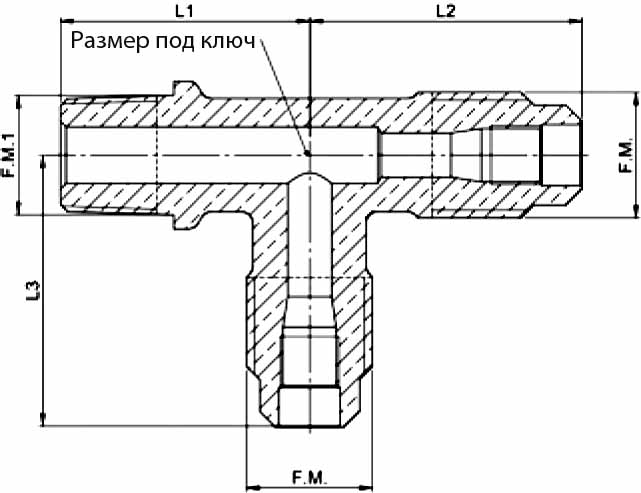

Тройники SAE-NPT —SAE с резьбой под ниппель.
| Код |
Модель |
Резьба SAE "папа" |
Резьба NPT "папа" |
L1, мм. |
L2, мм. |
L3, мм. |
Размер под ключ (мм). |
Масса, г. |
Максимальное рабочее давление, Бар. |
| 31508-01-00 |
Т3-04А |
2х1/4" |
1/8" |
22 |
24 |
24 |
11 |
37 |
45 |
| 31508-01-01 |
Т3-04В |
2х1/4" |
1/4" |
25 |
25 |
25 |
13 |
47 |
45 |

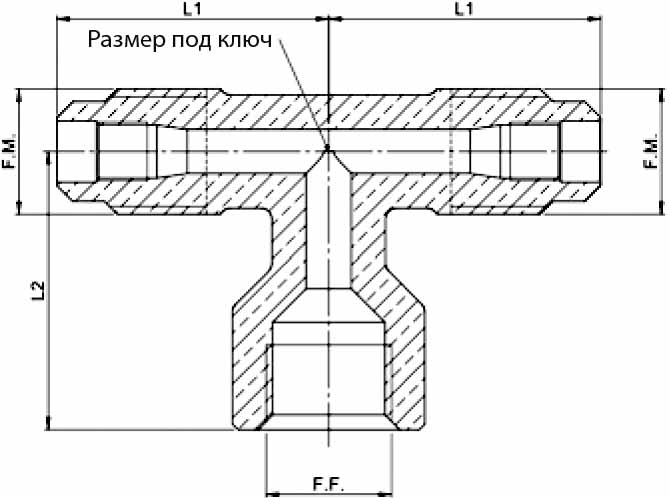

Тройник SAE папа — SAE папа —SAE мама с резьбой под ниппель.
| Код |
Резьба SAE "папа" |
Резьба SAE "мама" |
L1, мм. |
L2, мм. |
Размер под ключ (мм). |
Масса, г. |
Максимальное рабочее давление, Бар. |
| 31509-01-01 |
2х1/4" |
1/4" |
24 |
24,5 |
11 |
48 |
45 |

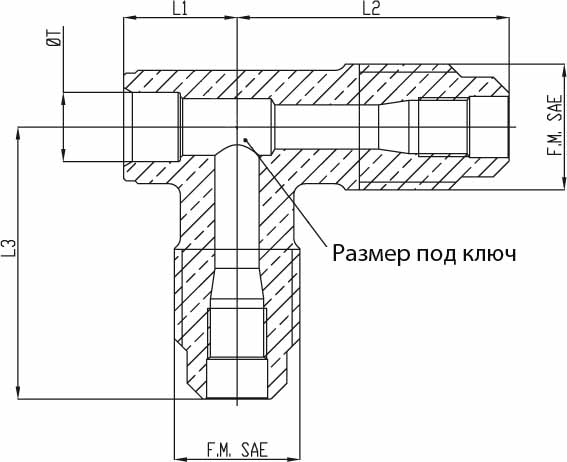

Тройник SAE папа — ODS мама —SAE мама с резьбой под ниппель.
| Код |
Резьба SAE "папа" |
Диаметр Т, мм. |
L1, мм. |
L2, мм. |
L3, мм. |
Размер под ключ (мм). |
Масса, г. |
Максимальное рабочее давление, Бар. |
| 31510-01-01 |
2х1/4" |
6,1 |
10 |
24 |
24 |
11 |
30 |
45 |

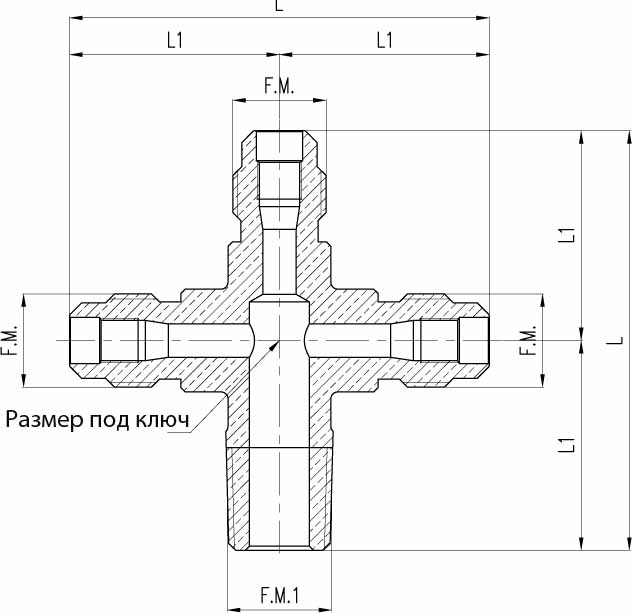

Крестовина SAE папа — SAE папа — SAE папа — NPT папа с резьбой под ниппель.
| Код |
Резьба SAE "папа" |
Резьба NPT "папа" |
L, мм. |
L1, мм. |
Размер под ключ (мм). |
Масса, г. |
Максимальное рабочее давление, Бар. |
| 31511-01-01 |
3х1/4" |
1/4" |
49 |
24,5 |
13 |
56 |
45 |

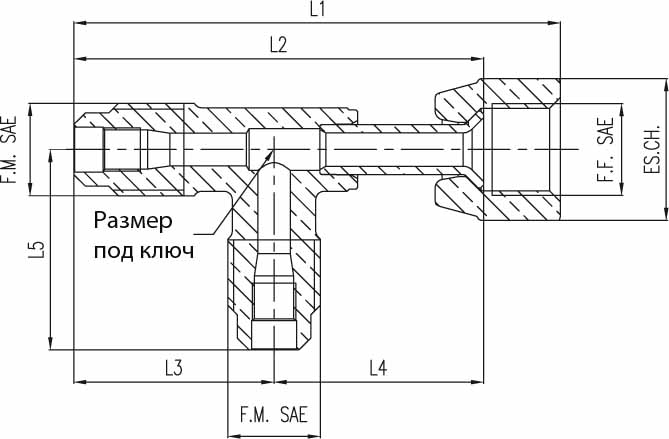

Тройник SAE папа — SAE мама —SAE папа с резьбой под ниппель.
| Код |
Модель |
Резьба SAE "папа" |
Резьба SAE "мама" |
L1, мм. |
L2, мм. |
L3, мм. |
L4, мм. |
L5, мм. |
Размер под ключ (мм). |
Размер под ключ гайка (мм). |
Масса, г. |
Максимальное рабочее давление, Бар. |
| 31512-01-01 |
MV9601-0 |
2x1/4" |
1/4" |
58,3 |
49 |
24 |
25 |
24 |
11 |
17 |
52 |
45 |
|
