Штуцера, тройники латунные и клапаны Шредера.

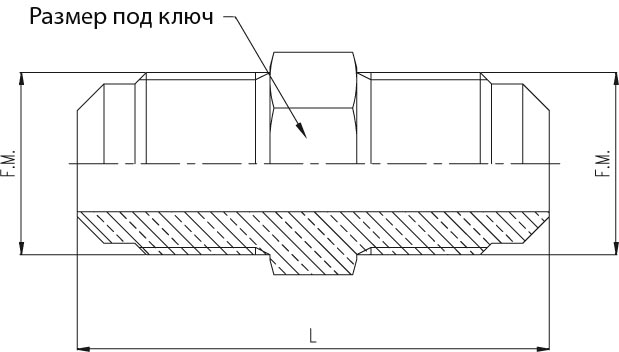

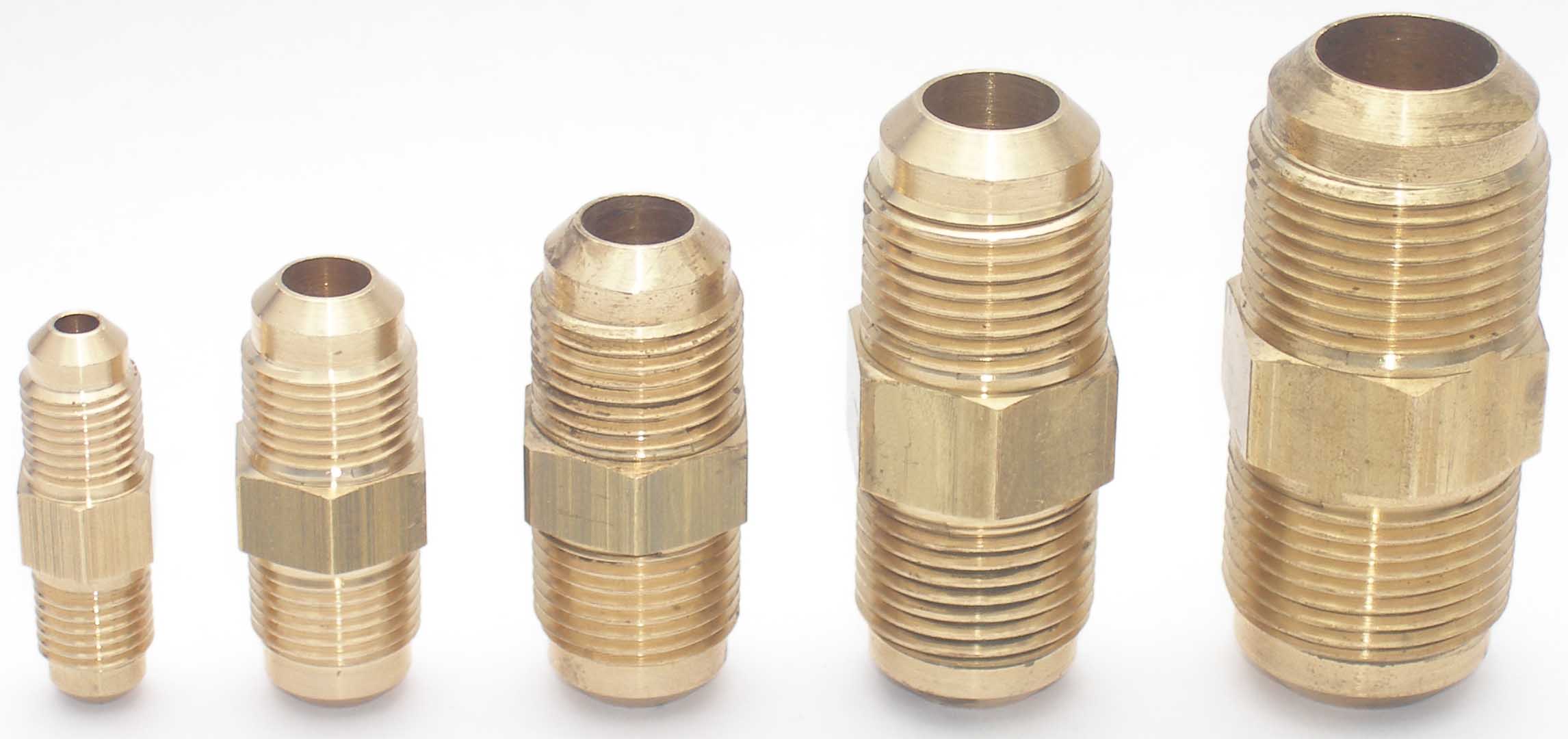

Соединительные штуцера с резьбой SAE-SAE.
| Код |
Модель |
Размеры резьбы |
Размер под ключ (мм). |
Длина L (мм). |
Масса, г. |
Кол-во в упаковке, шт. |
| 31005-01 |
U2-4 |
1/4" |
12 |
38 |
25 |
25 |
| 31005-02 |
U2-6 |
3/8" |
17 |
42 |
48 |
25 |
| 31005-03 |
U2-8 |
1/2" |
20 |
49 |
78 |
10 |
| 31005-04 |
U2-10 |
5/8" |
23 |
58 |
123 |
5 |
| 31005-05 |
U2-12 |
3/4" |
27 |
63 |
164 |
5 |
| 31005-07 |
U2-16 |
1" |
36 |
72 |
304 |
5 |

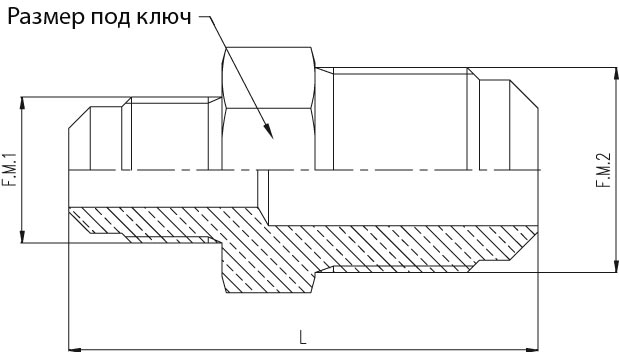

Соединительные переходные штуцера с резьбой SAE-SAE.
| Код |
Модель |
Размеры резьбы |
Размер под ключ (мм). |
Длина L (мм). |
Масса, г. |
Кол-во в упаковке, шт. |
| 31006-01-02 |
UR2-64 |
1/4"-3/8" |
17 |
40,5 |
42 |
25 |
| 31006-01-03 |
UR2-84 |
1/4"-1/2" |
20 |
44 |
60 |
10 |
| 31006-02-03 |
UR2-86 |
3/8"-1/2" |
20 |
45,5 |
67 |
10 |
| 31006-02-04 |
UR2-106 |
3/8"-5/8" |
23 |
50,5 |
90 |
5 |
| 31006-03-04 |
UR2-108 |
1/2"-5/8" |
23 |
54 |
106 |
5 |
| 31006-04-05 |
UR2-1210 |
5/8"-3/4" |
27 |
61,5 |
170 |
5 |

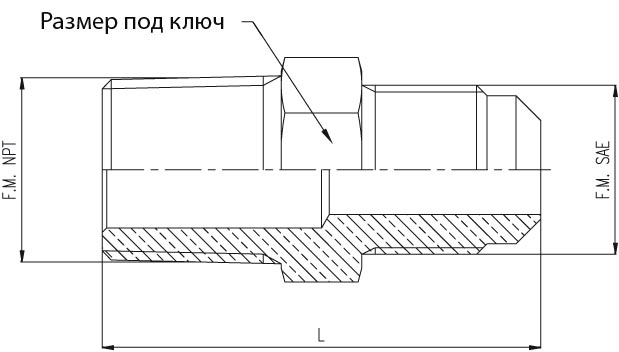

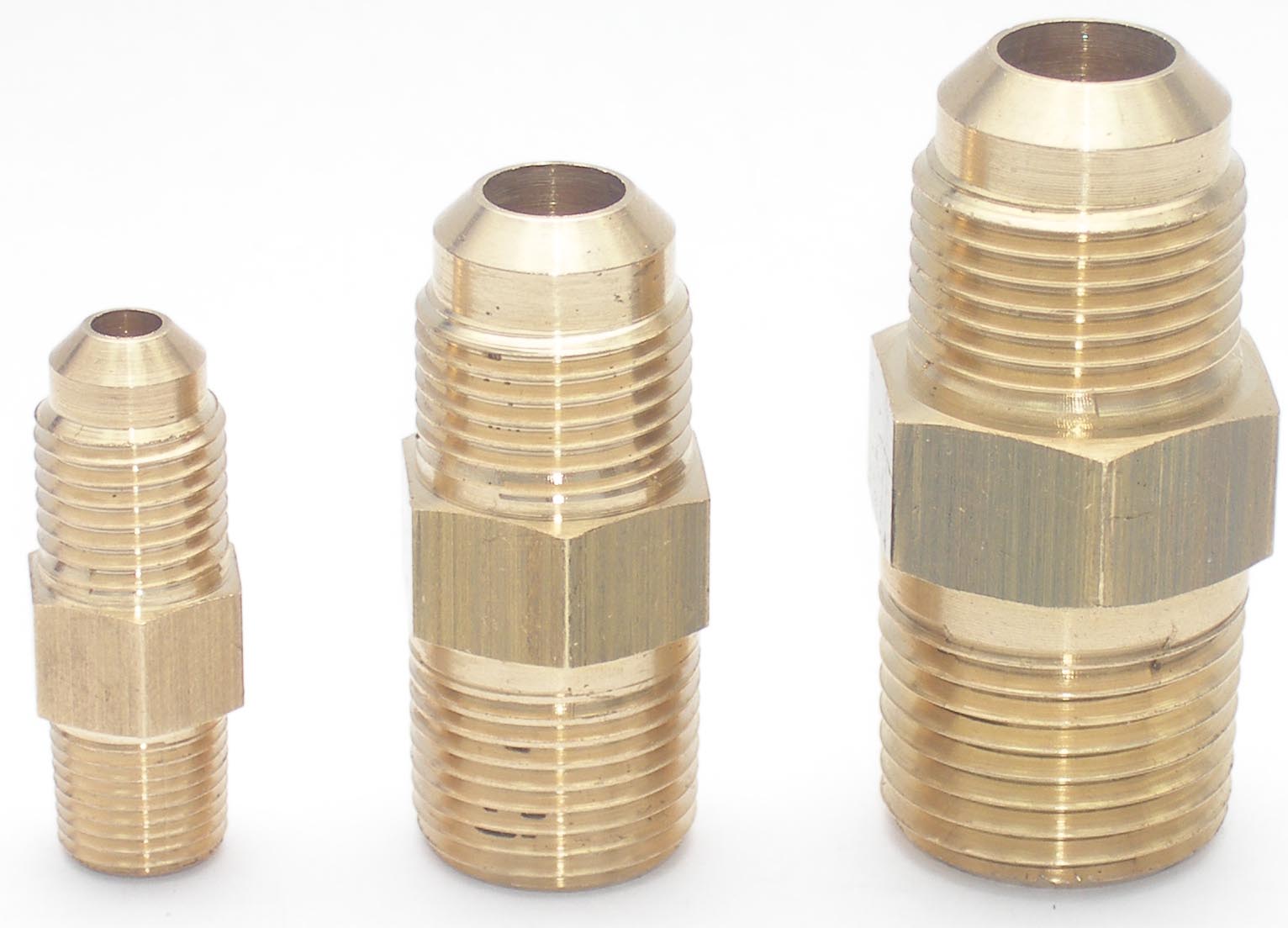

Штуцера с резьбой NPT-SAE.
| Код |
Модель |
Размер резьбы |
Размер под ключ (мм). |
Длина L (мм). |
Масса, г. |
Кол-во в упаковке, шт. |
| 31007-01-01 |
U1-4B |
1/4"-1/4" |
14 |
38 |
29 |
25 |
| 31007-02-02 |
U1-6C |
3/8"-3/8" |
17 |
40,5 |
46 |
25 |
| 31007-03-03 |
U1-8D |
1/2"-1/2" |
22 |
49 |
86 |
10 |
| 31007-05-05 |
U1-12F |
3/4"-3/4" |
27 |
58 |
152 |
5 |
| 31007-07-07 |
U1-16H |
1"-1" |
36 |
68 |
277 |
5 |

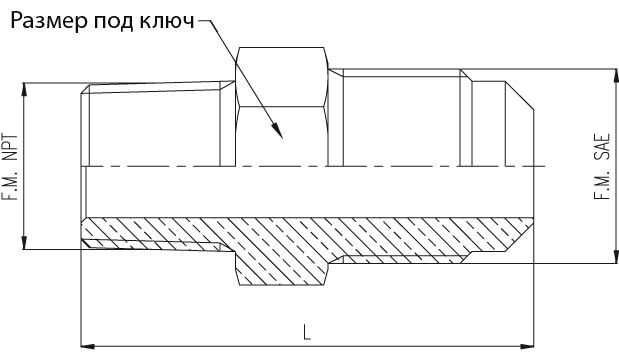

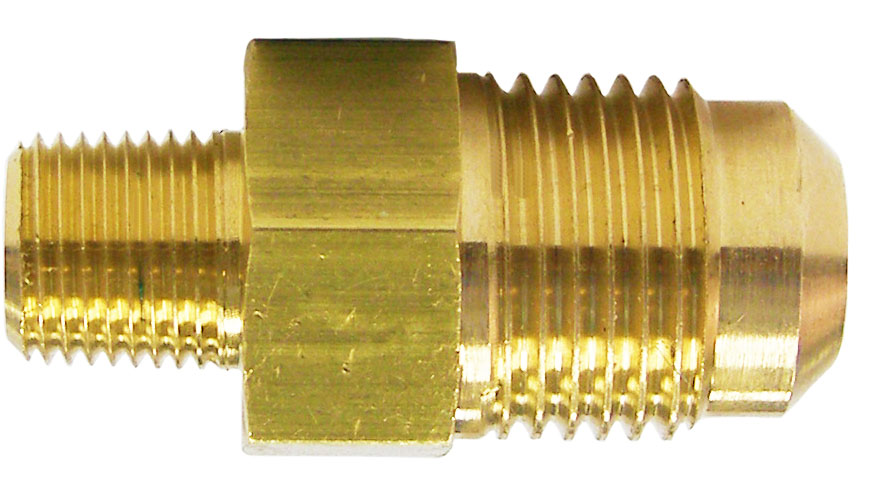

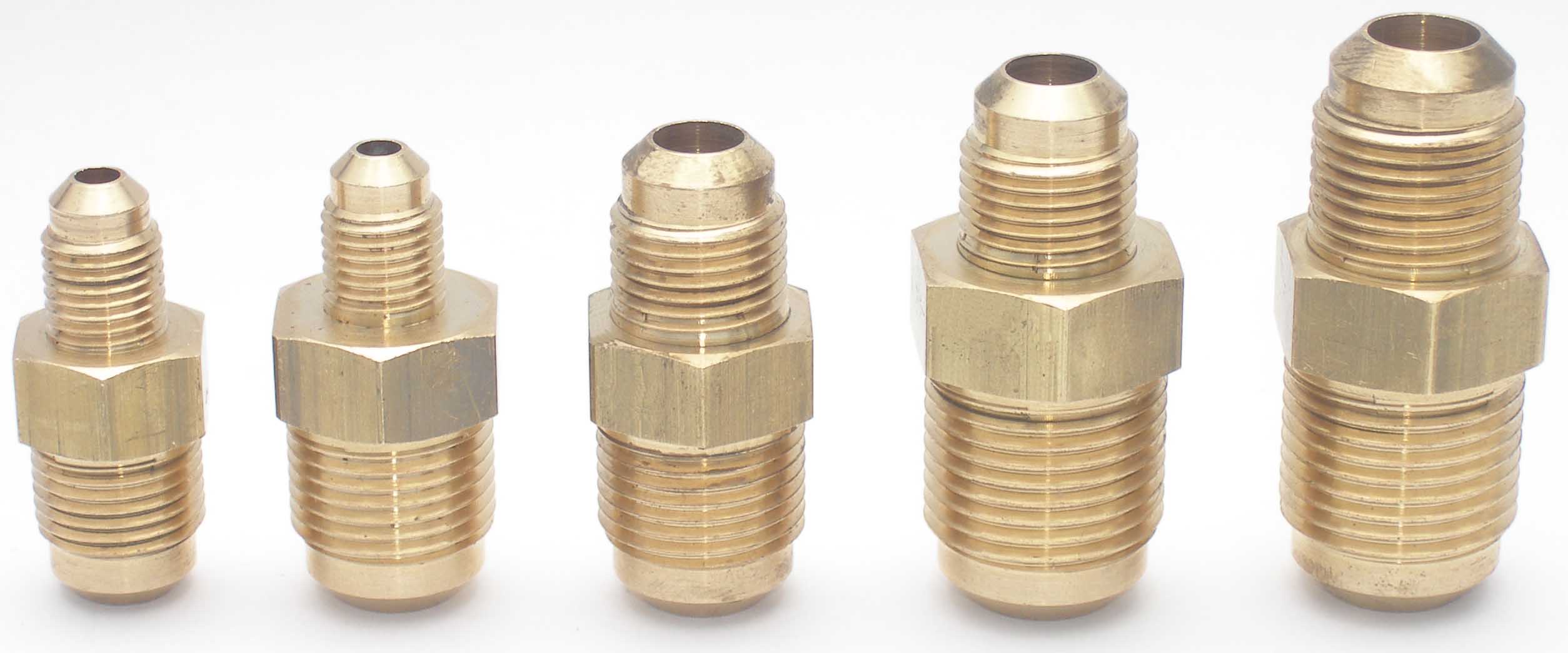

Штуцера переходные с резьбой NPT-SAE.
| Код |
Модель |
Размер резьбы |
Размер под ключ (мм). |
Длина L (мм). |
Масса, г. |
Кол-во в упаковке, шт. |
| 31008-01-00 |
U1-4A |
1/4"-1/8" |
12 |
35 |
22 |
25 |
| 31008-02-00 |
U1-6A |
3/8"-1/8" |
0 |
0 |
0 |
0 |
| 31008-02-01 |
U1-6B |
3/8"-1/4" |
17 |
40,5 |
43 |
25 |
| 31008-03-02 |
U1-8C |
1/2"-3/8" |
20 |
44 |
65 |
10 |
| 31008-04-03 |
U1-10D |
5/8"-1/2" |
23 |
54 |
108 |
5 |

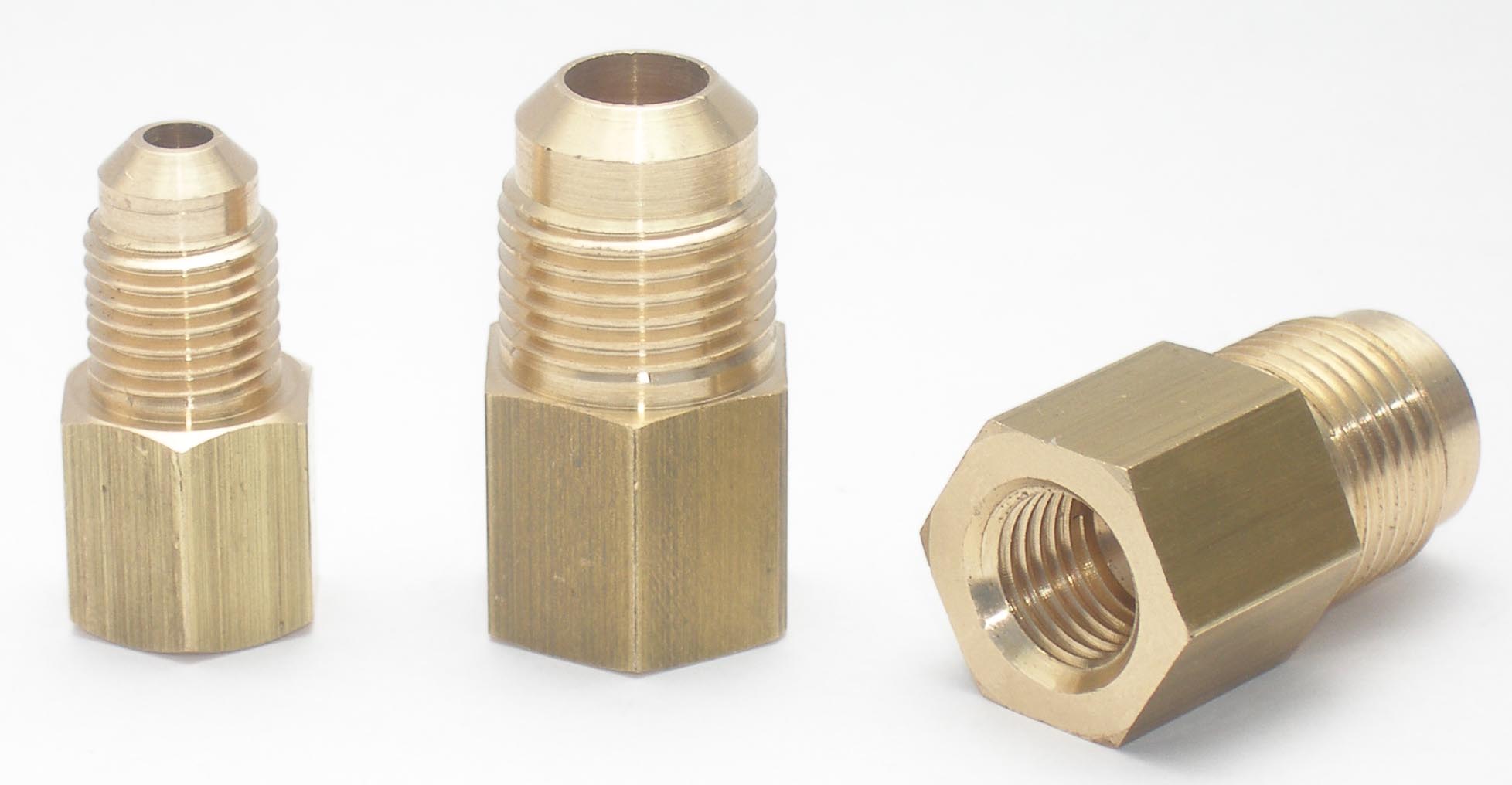

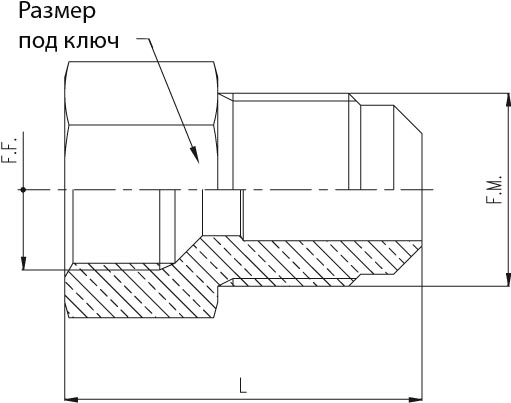

Штуцера переходные мама-папа с резьбой SAE-SAE («мама» меньше).
| Код |
Модель |
Резьба "папа" |
Резьба "мама" |
Резьба "мама" NPT |
Размер под ключ (мм). |
Длина L (мм). |
Масса, г. |
Кол-во в упаковке, шт. |
| 31009-01-00 |
U3-4A |
1/4" |
|
1/8" |
14 |
29 |
21 |
25 |
| 31009-02-01 |
UR3-46 |
3/8" |
1/4" |
|
17 |
32,5 |
38 |
25 |
| 31009-03-02 |
UR3-68 |
1/2" |
3/8" |
|
22 |
35 |
64 |
10 |
| 31009-04-03 |
UR3-810 |
5/8" |
1/2" |
|
25 |
45 |
100 |
10 |
| 31009-05-03 |
UR3-812 |
3/4" |
1/2" |
|
27 |
46,5 |
132 |
5 |
| 31009-05-04 |
UR3-1012 |
3/4" |
5/8" |
|
30 |
49,5 |
157 |
5 |

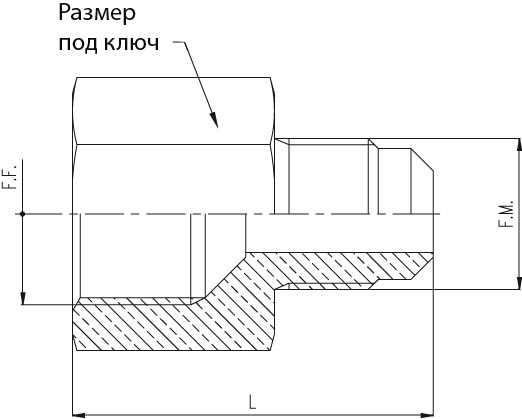

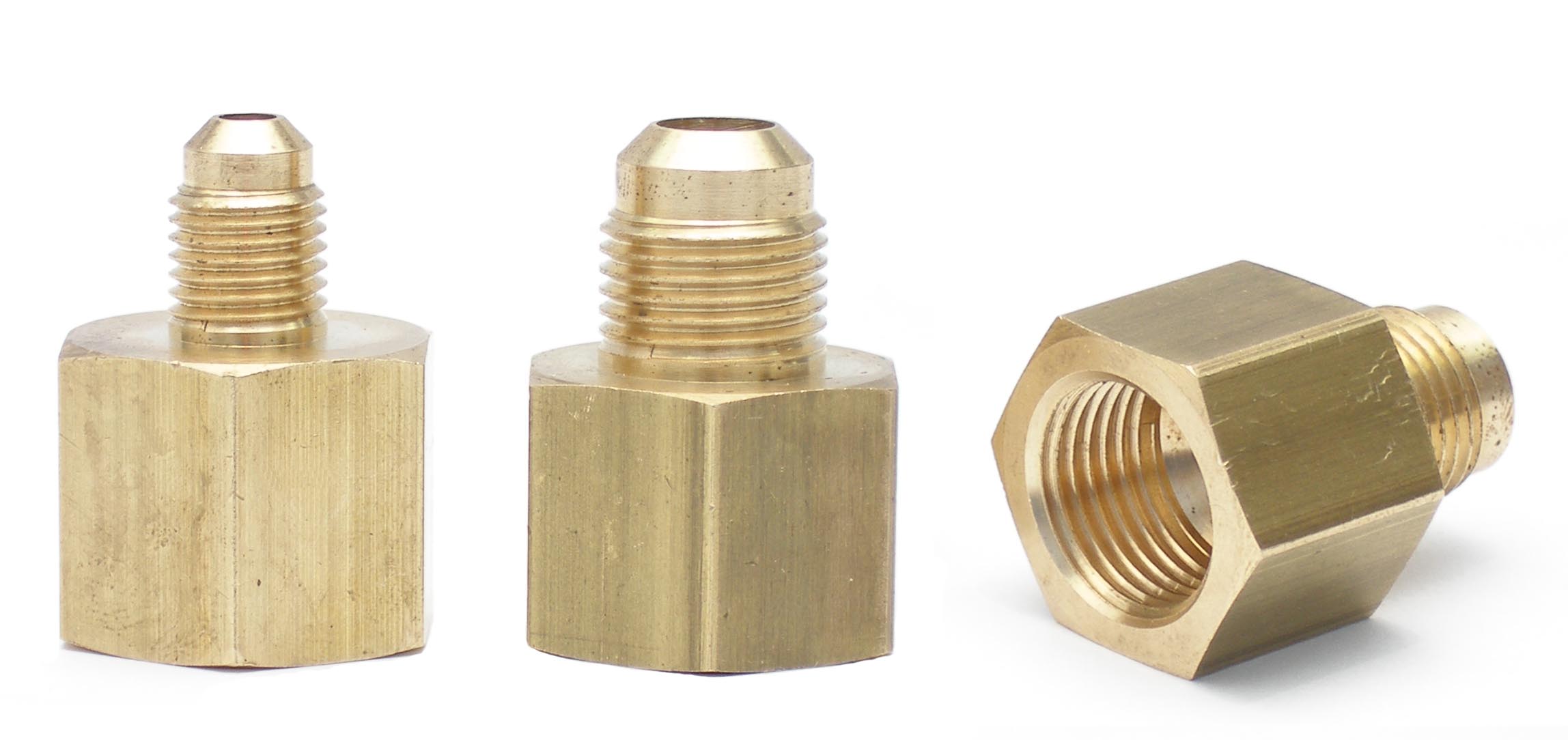

Штуцера переходные мама-папа с резьбой SAE-SAE («папа» меньше).
| Код |
Модель |
Резьба "папа" |
Резьба "мама" |
Размер под ключ (мм). |
Длина L(мм). |
Масса, г. |
Кол-во в упаковке, шт. |
| 31010-01-02 |
UR3-64 |
1/4" |
3/8" |
22 |
32,5 |
49 |
25 |
| 31010-01-03 |
UR3-84 |
1/4" |
1/2" |
25 |
36 |
66 |
10 |
| 31010-02-03 |
UR3-86 |
3/8" |
1/2" |
25 |
37,5 |
70 |
10 |
| 31010-03-04 |
UR3-108 |
1/2" |
5/8" |
30 |
43,5 |
127 |
5 |
| 31010-03-05 |
UR3-128 |
1/2" |
3/4" |
34 |
45 |
140 |
5 |
| 31010-04-05 |
UR3-1210 |
5/8" |
3/4" |
34 |
49 |
150 |
5 |
Штуцера мама-папа с резьбой SAE-SAE .
| Код |
Резьба "папа" |
Резьба "мама" |
Размер под ключ (мм). |
Длина L (мм). |
Масса, г. |
Кол-во в упаковке, шт. |
| 31013-01-01 |
1/4" |
1/4" |
17 |
30 |
31 |
25 |
| 31013-02-02 |
3/8" |
3/8" |
22 |
34 |
52 |
10 |
| 31013-03-03 |
1/2" |
1/2" |
25 |
41 |
84 |
10 |

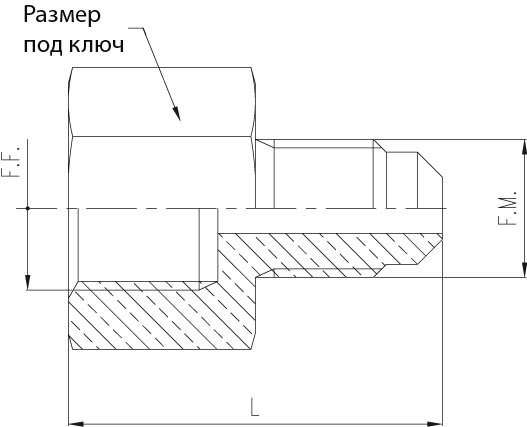

Штуцера мама-папа. SAE папа — BSP мама.
| Код |
Резьба SAE "папа" |
Резьба трубная "мама" |
Размер под ключ (мм). |
Длина L (мм). |
Масса, г. |
Кол-во в упаковке, шт. |
| 31014-01-01 |
1/4" |
1/4" |
20 |
30 |
42 |
25 |

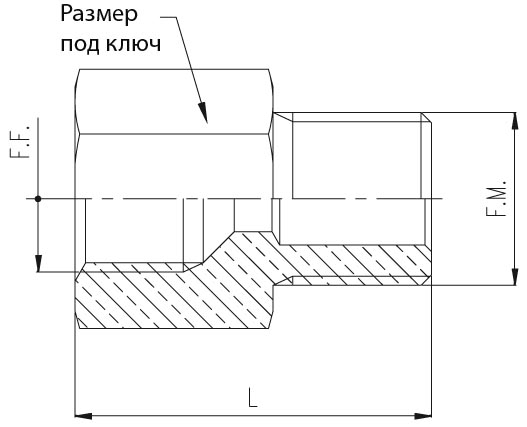

Штуцера мама-папа. SAE мама — BSP папа.
| Код |
Резьба SAE "мама" |
Резьба трубная "папа" |
Размер под ключ (мм). |
Длина L (мм). |
Масса, г. |
Кол-во в упаковке, шт. |
| 31015-01-01 |
1/4" |
1/4" |
17 |
27 |
20 |
25 |

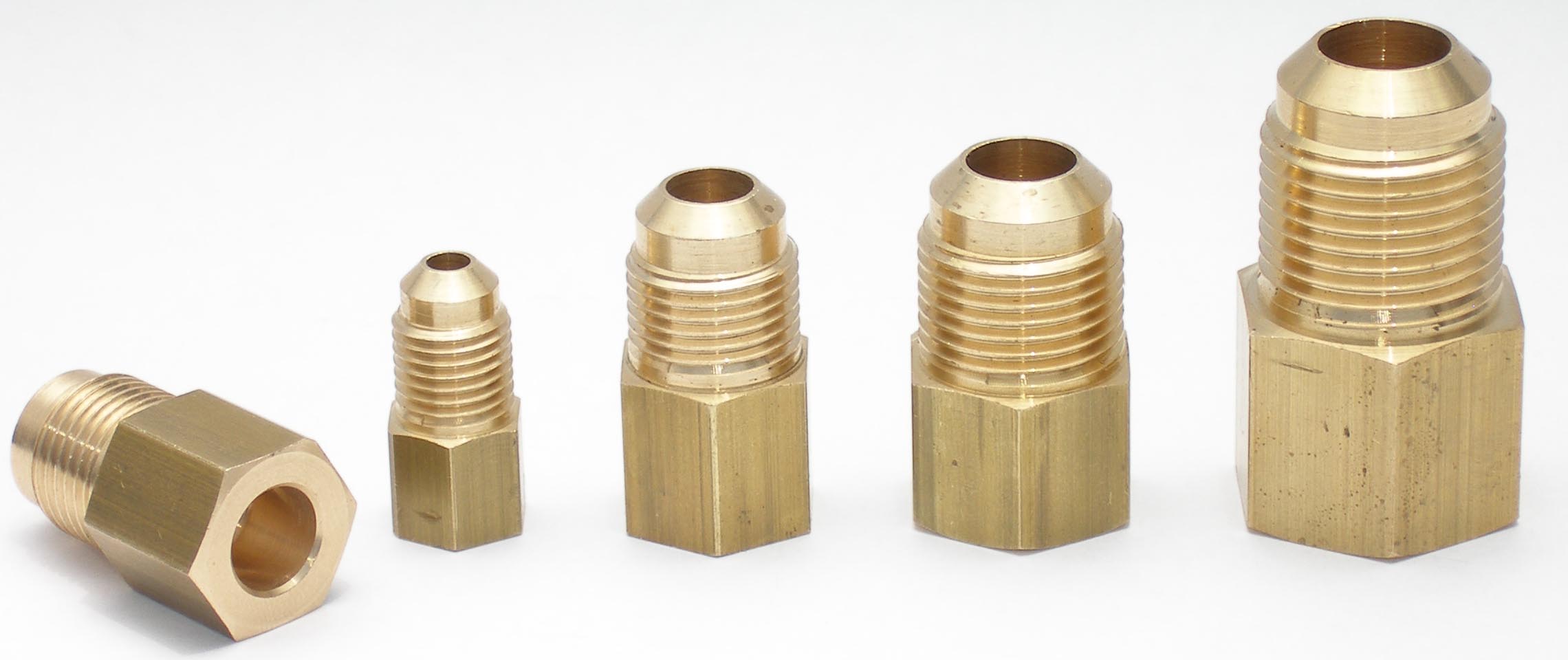

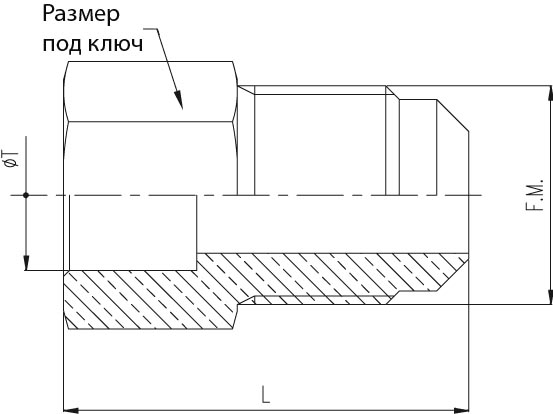

Штуцера мама-папа. Под пайку мама — SAE папа.
| Код |
Модель |
Внутр. диаметр "мама" |
Резьба SAE "папа" |
Размер под ключ (мм). |
Длина L (мм). |
Масса, г. |
Кол-во в упаковке, шт. |
| 31016-01-01 |
US3-44 |
6,5 мм (для трубок 1/4" и 6 мм) |
1/4" |
12 |
26,5 |
17 |
25 |
| 31016-01-M08 |
|
8,3 мм (для трубки 8 мм) |
1/4" |
12 |
26,5 |
16 |
25 |
| 31016-02-02 |
US3-66 |
9,7 мм (для трубки 3/8") |
3/8" |
17 |
32,5 |
39 |
25 |
| 31016-02-M10 |
|
10,3 мм (для трубки 10 мм) |
3/8" |
17 |
32,5 |
37 |
25 |
| 31016-03-03 |
US3-88 |
13 мм (для трубки 1/2") |
1/2" |
20 |
35 |
55 |
10 |
| 31016-03-M12 |
|
12,3 мм (для трубки 12 мм) |
1/2" |
20 |
35 |
58 |
10 |
| 31016-04-04 |
US3-1010 |
16,2 мм (для трубки 5/8") |
5/8" |
25 |
45 |
90 |
10 |
| 31016-05-M18 |
|
18,3 мм (для трубки 18 мм) |
3/4" |
27 |
45,5 |
123 |
5 |

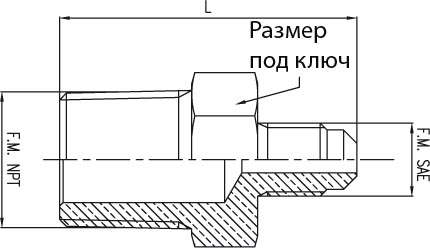

Штуцера переходные SAE — NPT (папа-папа).
| Код |
Модель |
Резьба SAE "папа" |
Резьба NPT "папа" |
Размер под ключ (мм). |
Размер L, мм. |
Масса, г. |
| 31018-01-03 |
U1-04D |
1/4" |
1/2" |
23 |
45 |
69 |
| 31018-02-03 |
U1-06D |
3/8" |
1/2" |
23 |
46,5 |
75 |
|
