Главная > Услуги компании > Поставка холодильного оборудования, компонентов и расходных материалов > Холодильные компрессоры «Invotech» > Cпиральные компрессоры серии "YW" для тепловых насосов

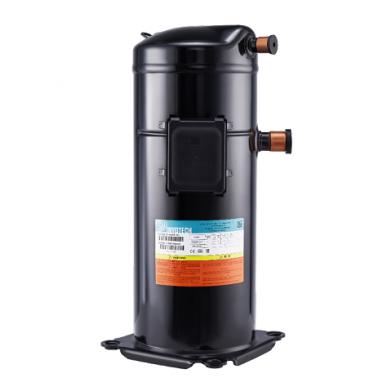

Cпиральные компрессоры серии "YW" для тепловых насосов
|
Спиральные компрессоры INVOTECH серии YW разработаны для использования в тепловых насосах самого широкого температурного диапазона применения. Охватывают диапазон теплопроизводительности до 10 до 50 кВт.

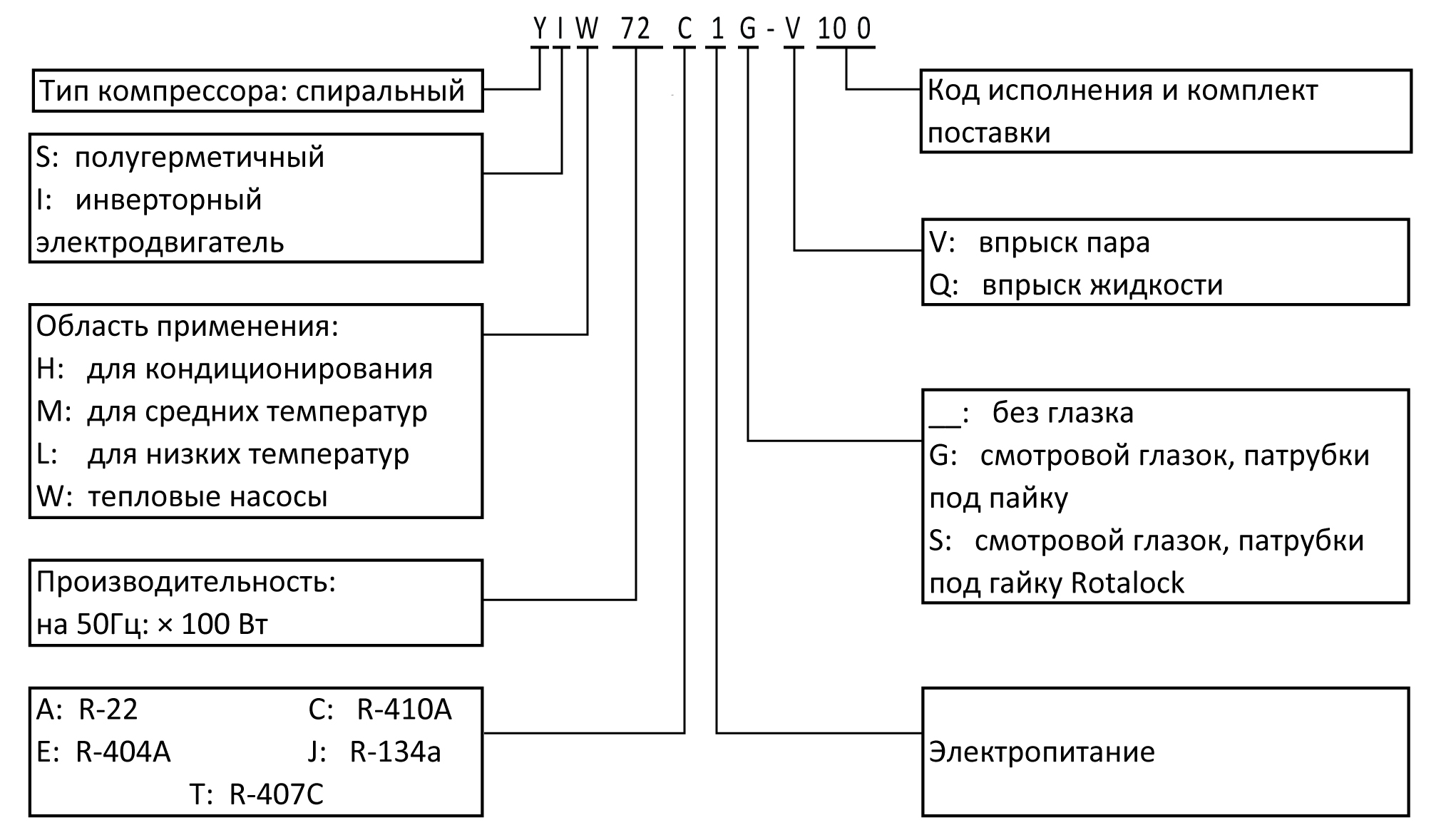

Основные модификации компрессоров серии YW:
|
«YW_С» на R-410A
(максимальная температура конденсации хладагента +65°С)
|
«YW_T» на R-407C
(максимальная температура конденсации хладагента +70°С)
|
«YW_J» на R-134a
(максимальная температура конденсации хладагента +85°С)
|
|
 |
 |
Общие характеристики компрессоров

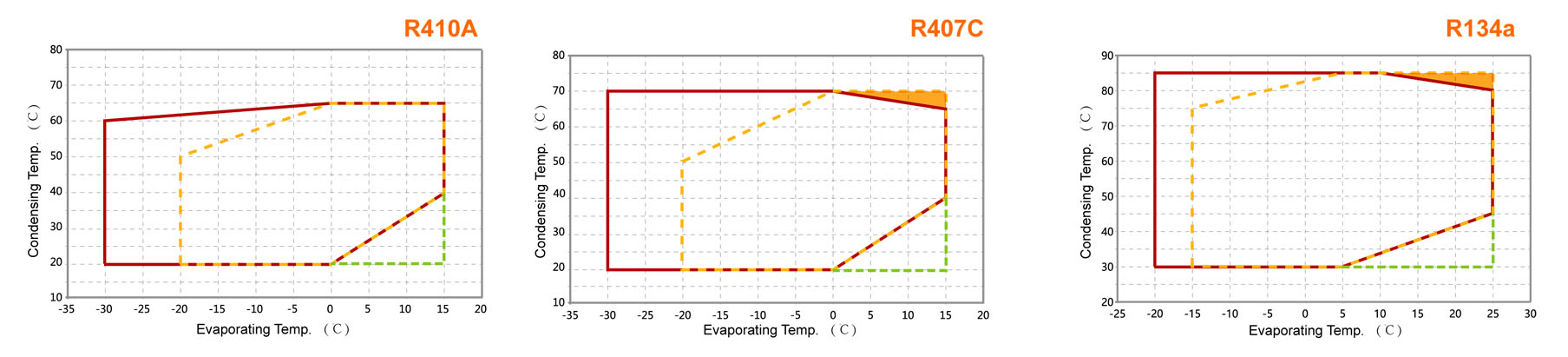

Диапазон температур кипения и конденсации:
 |
Разрешенные хладагенты и масла:
- R407C, R410A: синтетическое полиэфирное (POE) Emgard RF32SL
- R134a: синтетическое полиэфирное (POE) Emkarate RL 32H
- R22: минеральное масло 3GS
|
Технические характеристики компрессоров серии YW_C
Технические характеристики компрессоров указаны при
Ткип. = +5 °С, Тконд. = +55 °С, хладагент — R-410A
| Модель |
Теплопроизв-ть (кВт)
R-410A
T0=+5°С, Tк=+55°С |
Потребляемая мощность (кВт) |
Max. раб ток (А) |
Заправка маслом (л) |
Габаритные размеры (мм) |
Диаметры присоед. трубопров (дюйм) |
Резьба под вентиль "Rotalock" (дюйм) |
Масса нетто (кг) |
| дл. |
шир. |
выс. |
всас. |
нагн. |
всас. |
нагн. |
| YW75C2 220V/1P |
10,5 |
2,9 |
20,5 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
31 |
| YW75C1 |
10,6 |
2,83 |
7,6 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
30 |
| YW102C2 220V/1P |
14,0 |
3,8 |
27,8 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
33 |
| YW110C2 220V/1P |
15,6 |
4,25 |
30,0 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
33 |
| YW110C1 |
14,57 |
3,87 |
11,0 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
31 |
| YW135C2 220V/1P |
18,8 |
5,33 |
36,0 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
— |
— |
37 |
| YW135C1 |
18,59 |
4,89 |
13,0 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
31 |
| YW152C2 220V/1P |
20,0 |
5,51 |
39,0 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
— |
— |
38 |
| YW160C1 |
21,4 |
5,6 |
14,0 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
— |
— |
33 |
| YW185C1 |
25,35 |
6,85 |
18,1 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
— |
— |
38 |
| YW245C1 |
33,4 |
8,9 |
21,4 |
2,7 |
260 |
244 |
508 |
1 1/8 |
7/8 |
— |
— |
54 |
| YW270C1 |
37,3 |
9,82 |
24,0 |
2,7 |
260 |
244 |
508 |
1 1/8 |
7/8 |
— |
— |
54 |
| YW300C1 |
41,3 |
10,76 |
29,1 |
3,0 |
260 |
244 |
508 |
1 1/8 |
7/8 |
— |
— |
54 |
| YW320C1 |
42,67 |
11,17 |
30,0 |
3,0 |
260 |
244 |
508 |
1 1/8 |
7/8 |
— |
— |
54 |
| YW340C1 |
46,14 |
12,1 |
32,0 |
3,0 |
260 |
244 |
508 |
1 1/8 |
7/8 |
— |
— |
54 |
| YW400C1 |
54,3 |
14,3 |
36,0 |
3,0 |
260 |
244 |
508 |
1 1/8 |
7/8 |
— |
— |
54 |
| YW550C1 |
77,2 |
19,7 |
46,0 |
5,5 |
356 |
326 |
671 |
1 5/8 |
1 1/8 |
— |
— |
104 |
| YW630C1 |
83,9 |
21,14 |
52,0 |
5,5 |
356 |
326 |
671 |
1 5/8 |
1 1/8 |
— |
— |
104 |
Технические характеристики компрессоров серии YIW
Технические характеристики компрессоров указаны при
Ткип. = +5 °С, Тконд. = +55 °С, хладагент — R-410A, частота вращения 4500 об/мин
| Модель |
Теплопроизв-ть (кВт)
R-410A
T0=+5°С, Tк=+55°С |
Потребляемая мощность (кВт) |
Max. раб ток (А) |
Заправка маслом (л) |
Габаритные размеры (мм) |
Диаметры присоед. трубопров (дюйм) |
Резьба под вентиль "Rotalock" (дюйм) |
Масса нетто (кг) |
| дл. |
шир. |
выс. |
всас. |
нагн. |
всас. |
нагн. |
| YIW38C2 220V/1P |
19,7 |
5,2 |
|
1,4 |
253 |
253 |
419 |
7/8 |
7/8 |
— |
— |
27 |
| YIW38C1 |
20,5 |
5,3 |
|
1,3 |
253 |
253 |
419 |
7/8 |
1/2 |
— |
— |
27 |
| YIW50C1 |
25,9 |
6,6 |
|
1,4 |
253 |
253 |
419 |
7/8 |
1/2 |
— |
— |
29 |
| YIW60C1 |
32,3 |
8,62 |
|
1,4 |
253 |
253 |
419 |
7/8 |
1/2 |
— |
— |
29 |
| YIW72C1 |
40,7 |
10,3 |
|
1,4 |
253 |
253 |
419 |
7/8 |
1/2 |
— |
— |
29 |
* - Компрессоры серии YIW_C поставляются в комплекте с контроллером и платой.
Диапазон регулирования по частоте вращения от 1200 до 6000 об/мин
Технические характеристики компрессоров серии YW_J
Технические характеристики компрессоров указаны при
Ткип. = +5 °С, Тконд. = +55 °С, хладагент — R-134a
| Модель |
Теплопроизв-ть (кВт)
R-134a
T0=+5°С, Tк=+55°С |
Потребляемая мощность (кВт) |
Max. раб ток (А) |
Заправка маслом (л) |
Габаритные размеры (мм) |
Диаметры присоед. трубопров (дюйм) |
Резьба под вентиль "Rotalock" (дюйм) |
Масса нетто (кг) |
| дл. |
шир. |
выс. |
всас. |
нагн. |
всас. |
нагн. |
| YW38J2 220V/1P |
5,13 |
1,23 |
13,0 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
31 |
| YW38J1 |
5,0 |
1,2 |
5,0 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
29 |
| YW55J2 220V/1P |
7,18 |
1,7 |
15,4 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
31 |
| YW55J1 |
7,18 |
1,7 |
6,5 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
30 |
| YW80J2 220V/1P |
10,45 |
2,45 |
23,2 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
31 |
| YW80J1 |
10,4 |
2,44 |
9,0 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
30 |
| YW100J1 |
13,0 |
3,02 |
10,4 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
— |
— |
31 |
| YW120J1 |
15,53 |
3,6 |
12,3 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
— |
— |
33 |
| YW132J1 |
17,4 |
4,04 |
17,1 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
— |
— |
38 |
| YW140J1 |
17,53 |
4,12 |
15,1 |
2,7 |
260 |
244 |
508 |
1 1/8 |
7/8 |
— |
— |
53 |
| YW155J1 |
18,83 |
4,4 |
16,4 |
2,7 |
260 |
244 |
508 |
1 1/8 |
7/8 |
— |
— |
53 |
| YW180J1 |
23,45 |
5,45 |
18,8 |
2,7 |
260 |
244 |
508 |
1 1/8 |
7/8 |
— |
— |
53 |
| YW200J1 |
25,54 |
5,94 |
20,3 |
3,0 |
260 |
244 |
508 |
1 1/8 |
7/8 |
— |
— |
54 |
| YW240J1 |
29,22 |
6,7 |
24,0 |
3,0 |
260 |
244 |
508 |
1 1/8 |
7/8 |
— |
— |
54 |
| YW290J1 |
38,0 |
8,96 |
36,2 |
3,7 |
356 |
326 |
611 |
1 3/8 |
7/8 |
— |
— |
95 |
| YW390J1 |
49,36 |
16,34 |
47,0 |
5,5 |
356 |
326 |
671 |
1 5/8 |
1 1/8 |
— |
— |
104 |
| YW470J1 |
56,77 |
18,74 |
47,0 |
5,5 |
356 |
326 |
671 |
1 5/8 |
1 1/8 |
— |
— |
104 |
Запросы на подбор компрессоров направляйте, пожалуйста:
Соколовой Юлии — sokolova@phs-holod.ru
|
