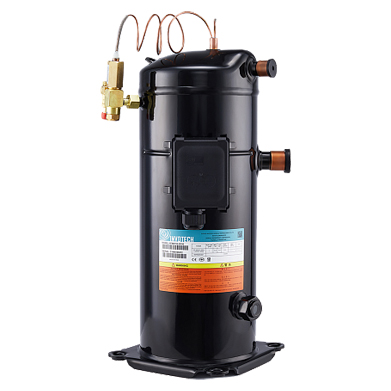

Низкотемпературные спиральные компрессоры серии "YF"
|
Низкотемпературные компрессоры INVOTECH серии YF разработаны для холодильных систем с температурой кипения от -40 до +0 °С на хладагенте R-404A, R-22 и охватывают диапазон холодопроизводительности от 1,5 до 32 кВт.
В конструкции серии YF воплощены самые современные технические решения:
- спиральный блок, электродвигатель и все другие узлы компрессора оптимизированы для работы при низких температурах кипения хладагента;
- осевое и радиальное согласование спиралей позволяет выдерживать залив жидким хладагентом со стороны всасывания при работе;
- конструкция плавающего уплотнения позволяет пускать компрессор в работу разгруженным, снижая нагрузку на электросеть;
- вентиль впрыска позволяет удерживать температуру нагнетания в допустимых пределах даже при самых низких температурах кипения;
- кoнструкция спирального блока и качество его обработки позволяют компрессору работать с минимальным уровнем шума в низкотемпературном режиме;
- компрессор YF имеет встроенные системы защиты от высокого давления и перегрузки электромотора.
|
 |
 |

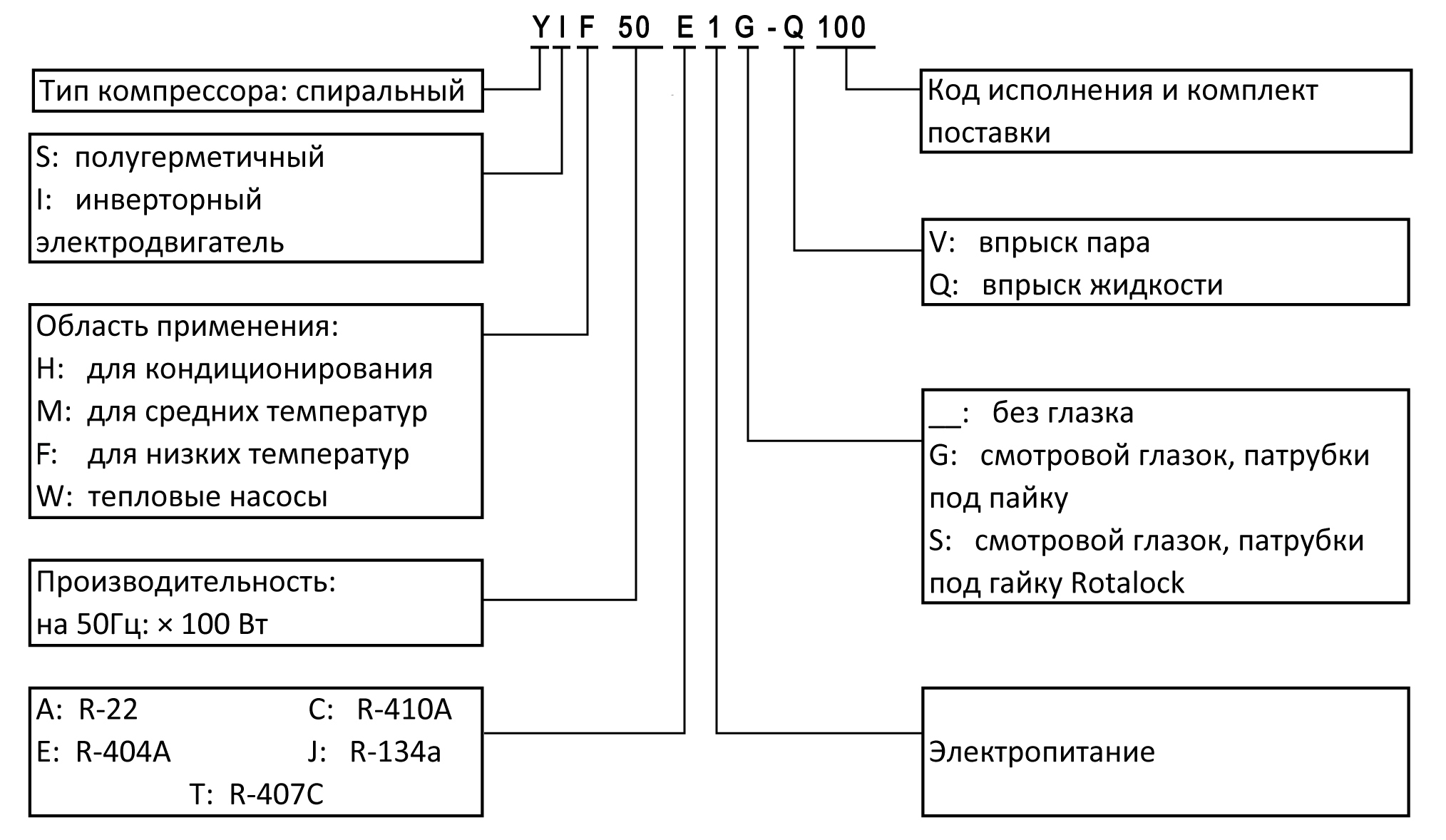

Общие характеристики компрессоров
|
«YF_Q»
с системой впрыска жидкого хладагента
(холодопроизводительность
от 1,5 до 32 кВт)
|
«YF_V»
с впрыском парообразного хладагента
(холодопроизводительность
от 1,5 до 16,0 кВт)
|
«YIF»
со встроенным инверторным электродвигателем
(для плавного регулирования производительности в широких пределах)
|
Разрешенные хладагенты и масла:
- R-404A/R-22: синтетическое полиэфирное масло (POE) Emkarate RL32H
- R-22: минеральное масло 3GS
|
Диапазон температур кипения:
- от -40 до 0°С при работе на R-404A
- от -40 до 0°С при работе на R-22
|
Характеристики компрессоров серии YF_Q с системой впрыска жидкого хладагента
Технические характеристики компрессоров указаны при
Ткип. = -25 °С, Тконд. = +40 °С, хладагент — R-404A
| Модель |
Холодопроизв-ть (кВт)
R-404A
T0=-25°С, Tк=+40°С |
Потребляемая мощность (кВт) |
Max. раб ток (А) |
Заправка маслом (л) |
Габаритные размеры (мм) |
Диаметры присоед. трубопров (дюйм) |
Резьба под вентиль "Rotalock" (дюйм) |
Масса нетто (кг) |
| дл. |
шир. |
выс. |
всас. |
нагн. |
всас. |
нагн. |
| YF13E2_Q 220V/1P |
1,7 |
1,34 |
13,4 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
31 |
| YF13E1_Q |
1,7 |
1,3 |
3,8 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
29 |
| YF17E2_Q 220V/1P |
2,17 |
1,7 |
14,2 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
31 |
| YF17E1_Q |
2,17 |
1,65 |
4,4 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
29 |
| YF20E2_Q 220V/1P |
2,55 |
2,0 |
16,2 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
31 |
| YF20E1_Q |
2,55 |
1,92 |
5,8 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
30 |
| YF25E2_Q 220V/1P |
3,41 |
2,42 |
20,0 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
33 |
| YF25E1_Q |
3,41 |
2,5 |
7,5 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
31 |
| YF29E2_Q 220V/1P |
3,86 |
2,75 |
23,3 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
33 |
| YF29E1_Q |
3,86 |
2,65 |
8,8 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
31 |
| YF35E2_Q 220V/1P |
4,59 |
3,21 |
26,2 |
1,4 |
239 |
239 |
463 |
7/8 |
1/2 |
1-1/4 |
3/4 |
38 |
| YF35E1_Q |
4,59 |
3,05 |
10,3 |
1,4 |
239 |
239 |
463 |
7/8 |
1/2 |
1-1/4 |
3/4 |
31 |
| YF41E1_Q |
5,37 |
3,54 |
12,1 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
1-1/4 |
3/4 |
33 |
| YF45E1_Q |
5,9 |
3,68 |
13,2 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
1-1/4 |
3/4 |
38 |
| YF56E1_Q |
6,88 |
4,85 |
18,0 |
2,7 |
239 |
239 |
505,7 |
1-1/8 |
7/8 |
1-3/4 |
1-1/4 |
53 |
| YF65E1_Q |
8,08 |
5,47 |
20,1 |
2,7 |
239 |
239 |
505,7 |
1-1/8 |
7/8 |
1-3/4 |
1-1/4 |
53 |
| YF72E1_Q |
9,37 |
6,15 |
22,7 |
3,0 |
239 |
239 |
505,7 |
1-1/8 |
7/8 |
1-3/4 |
1-1/4 |
54 |
| YF80E1_Q |
10,52 |
6,98 |
25,6 |
3,0 |
239 |
239 |
505,7 |
1-1/8 |
7/8 |
1-3/4 |
1-1/4 |
54 |
Компрессоры серии YF_Q поставляются в комплекте с вентилем впрыска жидкости.
Характеристики компрессоров серии YF_V с впрыском парообразного хладагента
Технические характеристики компрессоров указаны при
Ткип. = -25 °С, Тконд. = +40 °С, хладагент — R-404A
| Модель |
Холодопроизв-ть (кВт)
R-404A
T0=-25°С, Tк=+40°С |
Потребляемая мощность (кВт) |
Max. раб ток (А) |
Заправка маслом (л) |
Габаритные размеры (мм) |
Диаметры присоед. трубопров (дюйм) |
Резьба под вентиль "Rotalock" (дюйм) |
Масса нетто (кг) |
| дл. |
шир. |
выс. |
всас. |
нагн. |
всас. |
нагн. |
| YF13E2_V 220V/1P |
2,0 |
1,43 |
13,4 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
31 |
| YF13E1_V |
2,0 |
1,39 |
3,8 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
29 |
| YF17E2_V 220V/1P |
2,56 |
1,81 |
14,2 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
31 |
| YF17E1_V |
2,56 |
1,76 |
4,4 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
29 |
| YF20E2_V 220V/1P |
3,01 |
2,13 |
16,2 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
31 |
| YF20E1_V |
3,01 |
2,04 |
5,8 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
30 |
| YF29E2_V 220V/1P |
4,55 |
2,93 |
23,3 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
33 |
| YF29E1_V |
4,55 |
2,82 |
8,8 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1-1/4 |
3/4 |
31 |
| YF35E2_V 220V/1P |
5,4 |
3,42 |
26,2 |
1,4 |
239 |
239 |
463 |
7/8 |
1/2 |
1-1/4 |
3/4 |
38 |
| YF35E1_V |
5,4 |
3,24 |
10,3 |
1,4 |
239 |
239 |
463 |
7/8 |
1/2 |
1-1/4 |
3/4 |
31 |
| YF41E1_V |
6,32 |
3,77 |
12,1 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
1-1/4 |
3/4 |
33 |
Характеристики компрессоров серии YIF
Технические характеристики компрессоров указаны при
Ткип. = -10 °С, Тконд. = +40 °С, хладагент — R-404A, частота вращения 4500 об/мин
| Модель |
Холодопроизв-ть (кВт)
R-404A
T0=-10°С, Tк=+40°С |
Потребляемая мощность (кВт) |
Max. раб ток (А) |
Заправка маслом (л) |
Габаритные размеры (мм) |
Диаметры присоед. трубопров (дюйм) |
Резьба под вентиль "Rotalock" (дюйм) |
Масса нетто (кг) |
| дл. |
шир. |
выс. |
всас. |
нагн. |
всас. |
нагн. |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Компрессоры серии YIF поставляются в комплекте с контроллером и платой.
Диапазон регулирования по частоте вращения от __ до __ об/мин
