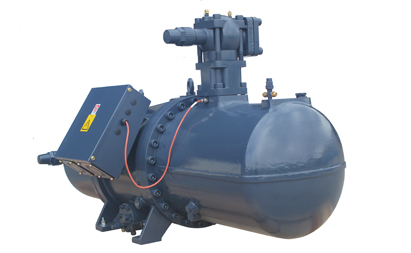

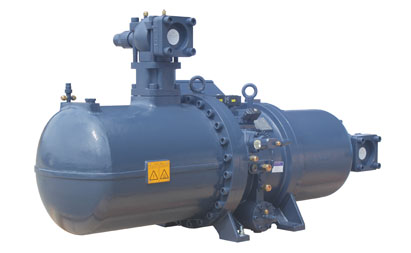

Компактные винтовые компрессоры серии "RC2"

Компактные винтовые компрессоры HANBELL серии RC2 нашли широкое применение в промышленных установках охлаждения жидкости как для технологического применения, так и для систем кондиционирования воздуха. Охватывают диапазон объемной производительности от 100 до 1530 м³/ч (от 50 до 1700 кВт холодопроизводительности).

Преимущества и особенности конструкции компрессоров RC2

встроенный высокоэффективный маслоотделитель;
плавность работы и низкий уровень шума;
самые высокоэффективные встроенные электродвигатели с каналами для охлаждения статора парами всасываемого хладагента;
встроенная система регулировки производительности 25-100%;
возможность изготовления любого компрессора с разной внутренней степенью сжатия:
Vi=2.2, 3.0, 3.5, 4.8 для оптимизации расхода электроэнергии на расчетном режиме эксплуатации;
наличие двух групп компрессоров:
— RC2_A (малый электромотор, оптимизированы для R134a)
— RC2_B (высокомощный электромотор для R407C, R404A и т.д.);
трудоемкость монтажа компрессора RC2 в систему не отличается от трудоемкости монтажа аналогичного полугерметичного поршневого компрессора;
широкий рабочий диапазон компрессоров RC2_B на R404A по температуре кипения до -40°С;
относительная простота конструкции и ремонтопригодность.

Общие характеристики компрессоров

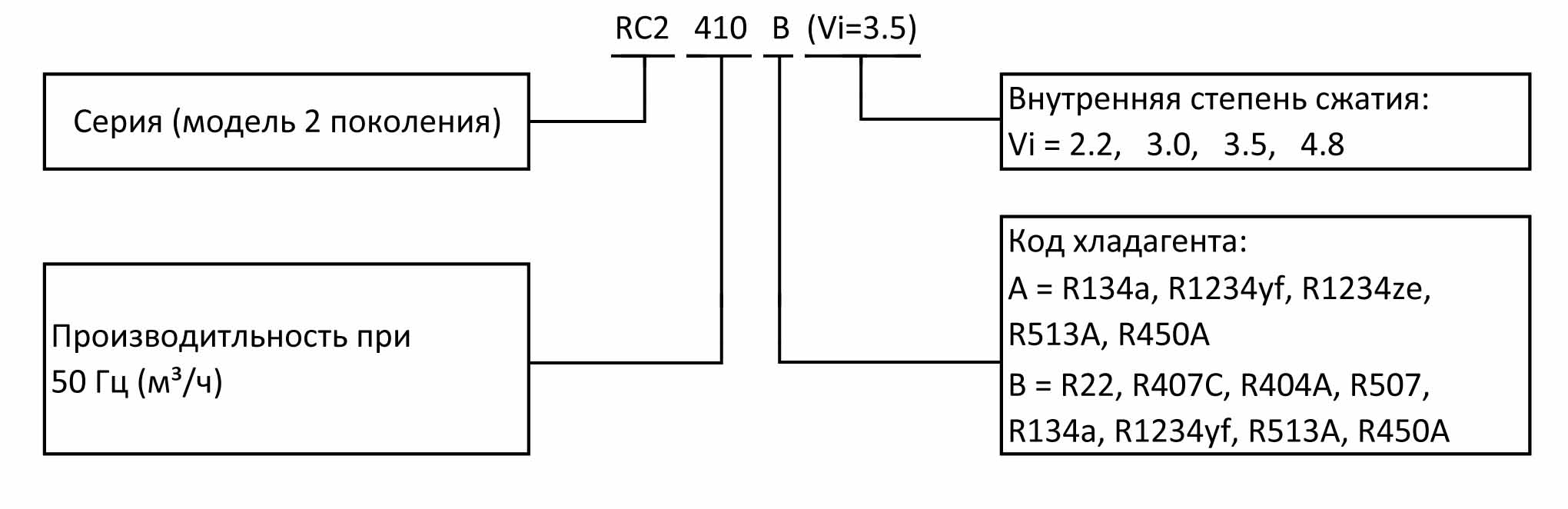

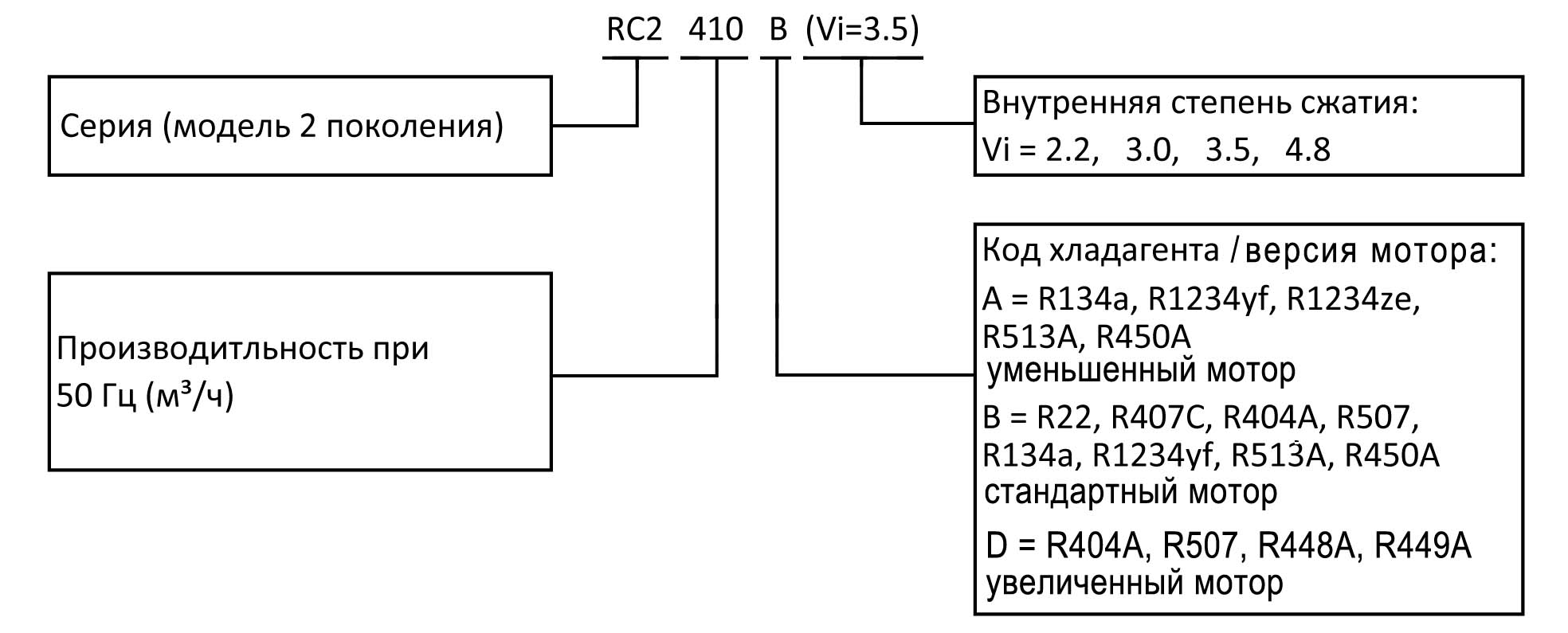

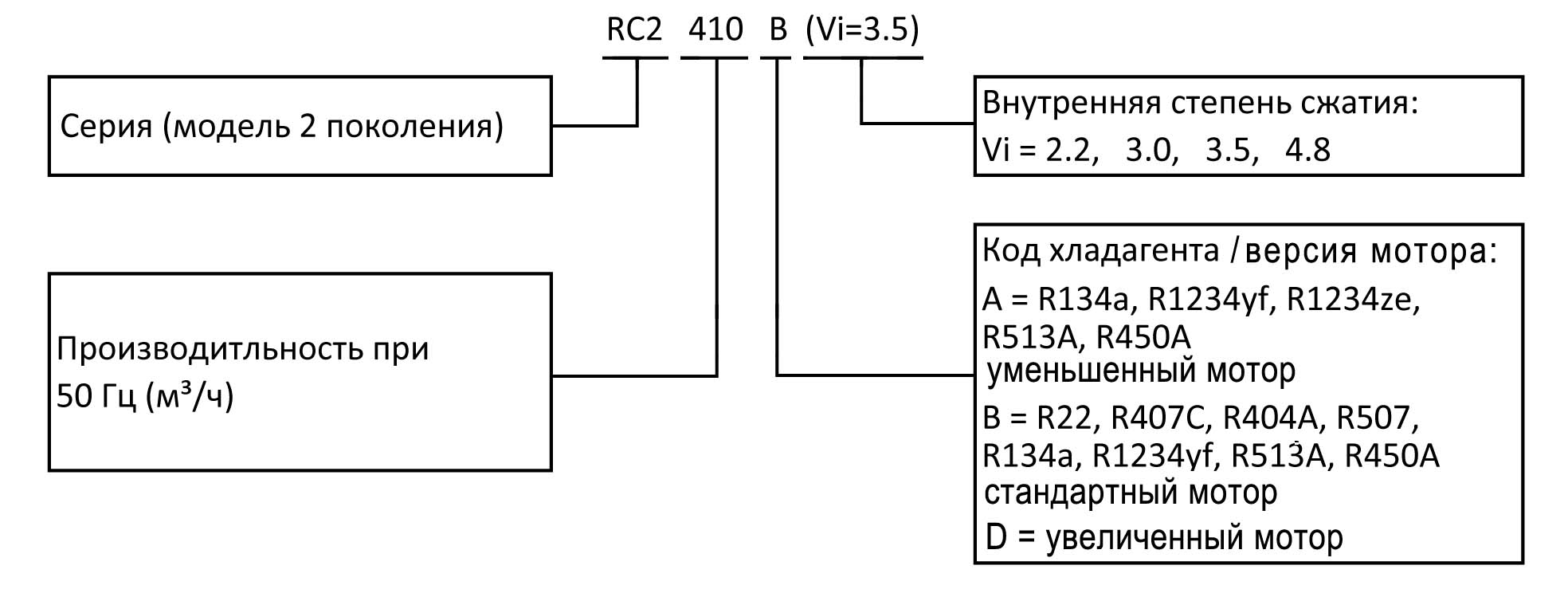

Обозначение модели

Разрешенные хладагенты и масла:

R-134a, R-407C, R-404A: HBR-B09 (вязкость масла POE 170 cSt)
R-22: вязкость масла POE 320 cSt

Область применения

Фреон	Диапазон температур кипения
Фреон	RC2_A	RC2_B
R-134a	-20 ... +12,5°С	-20 ... +20°С
R-1234yf, R-513A, R-450A	-20 ... +12,5°С	-20 ... +20°С
R-1234ze	-20 ... +20°С	—
R-407C	—	-15 ... +12,5
R-404A	—	-40 ... +7,5°С
R-22	—	-40 ... +12,5°С

Технические характеристики среднетемпературных винтовых компрессоров серии RC2_A

на R-134a с уменьшенным электродвигателем

Технические характеристики компрессоров указаны при
Ткип. = 0 °С, Тконд. = +40 °С, на R-134a

Модель

Холодпроизводительность
при Т₀= 0°С
T_к= +40°С

Объемная произв.
50 Гц,
м³/ч

Потребл.
мощность
кВт

Раб. ток,
А

Присоед. размеры,
мм

Регулирование произв.,
%

без экономайзера

с экономайзером

без / с экономайзером

Всас.

Нагн.

RC2-100A

52,0

55,5

14,3 / 15,4

24,8 / 26,4

2 1/8

1 5/8

33 - 100

RC2-140A

72,6

77,5

137

18,7 / 20,0

32,1 / 34,0

2 1/8

1 5/8

33 - 100

RC2-180A

95,9

102,3

180

23,3 / 24,9

41,9 / 44,2

2 5/8

1 5/8

33 - 100

RC2-200A

102,9

109,8

193

26,4 / 28,3

46,3 / 49,1

2 5/8

1 5/8

25 - 100

RC2-230A

133,5

142,5

230

33,8 / 36,1

57,5 / 61,0

3 1/8

2 1/8

35 - 100

RC2-260A

137,5

146,8

257

34,7 / 37,2

58,9 / 62,6

3 1/8

2 1/8

25 - 100

RC2-300A

162,5

173,4

293

39,7 / 42,4

68,0 / 72,3

3 1/8

2 1/8

25 - 100

RC2-310A

172,6

184,2

308

42,3 / 45,1

72,1 / 76,6

3 1/8

2 1/8

35 - 100

RC2-340A

188,0

200,6

339

45,6 / 48,8

78,3 / 83,2

4 1/8

2 5/8

35 - 100

RC2-370A

208,6

222,7

366

49,3 / 52,6

83,9 / 89,0

4 1/8

2 5/8

35 - 100

RC2-410A

227,4

242,7

407

55,1 / 58,8

97,2 / 102,7

4 1/8

2 5/8

25 - 100

RC2-470A

259,1

276,6

471

62,2 / 66,2

109,8 / 115,8

4 1/8

2 5/8

25 - 100

RC2-510A

278,9

297,7

508

67,2 / 71,7

117,3 / 124,0

4 1/8

3 1/8

35 - 100

RC2-550A

305,5

326,1

549

72,5 / 77,5

122,7 / 130,3

4 1/8

3 1/8

25 - 100

RC2-580A

325,6

347,5

583

74,8 / 79,6

126,1 / 133,7

4 1/8

3 1/8

35 - 100

RC2-620A

342,9

366,0

619

80,8 / 86,0

137,1 / 145,2

5 1/8

3 1/8

35 - 100

RC2-710A

393,4

419,9

713

92,6 / 99,2

165,9 / 175,6

5 1/8

4 1/8

35 - 100

RC2-790A

436,4

465,8

791

101,2 / 108,0

175,3 / 185,7

5 1/8

4 1/8

30 - 100

RC2-830A

469,1

500,7

825

109,9 / 198,2

187,3 / 198,2

5 1/8

4 1/8

30 - 100

RC2-930A

548,9

585,8

929

127,8 / 136,0

214,6 / 227,4

5 1/8

4 1/8

35 - 100

RC2-1020A

628,3

670,6

1017

148,0 / 157,6

260,3 / 275,0

запрос

4 1/8

25 - 100

RC2-1130A

692,0

738,6

1122

161,2 / 171,5

280,4 / 296,3

запрос

4 1/8

25 - 100

RC2-1270A

798,6

852,4

1268

179,9 / 191,6

323,2 / 341,0

запрос

25 - 100

RC2-1530A

893,4

953,6

1539

202,9 / 215,9

358,5 / 379,0

запрос

25 - 100

Внимание! Стоимость компрессоров указана c запорными вентилями, вентилем под экономайзер, реле уровня масла, защитным блоком температур нагнетания и двигателя, датчиком температуры контроля впрыска жидкости, штуцером подключения реле разницы давления масляного фильтра, опорами и заправкой маслом.

Технические характеристики среднетемпературных винтовых компрессоров серии RC2_B

на R-407С, R-404A, R-22 со стандартным электродвигателем

Технические характеристики компрессоров указаны при
Ткип. = 0 °С, Тконд. = +40 °С, на R-407C

Модель

Холодпроизводительность
при Т₀= 0°С
T_к= +40°С

Объемная произв.
50 Гц,
м³/ч

Потребл.
мощность
кВт

Раб. ток,
А

Присоед. размеры,
мм

Регулирование произв.,
%

без экономайзера

с экономайзером

без / с экономайзером

Всас.

Нагн.

RC2-100B

76,7

80,8

22,0 / 22,6

37,0 / 38,0

2 1/8

1 5/8

33 - 100

RC2-140B

106,2

107,8

137

28,8 / 29,6

50,0 / 51,1

2 1/8

1 5/8

33 - 100

RC2-180B

132,2

139,2

180

35,7 / 36,6

65,2 / 66,4

2 5/8

1 5/8

33 - 100

RC2-200B

148,4

156,3

193

40,3 / 41,3

71,1 / 73,1

2 5/8

1 5/8

25 - 100

RC2-230B

180,6

190,2

230

48,8 / 50,0

83,1 / 85,0

3 1/8

2 1/8

35 - 100

RC2-260B

197,2

207,7

257

53,5 / 54,9

90,4 / 92,6

3 1/8

2 1/8

25 - 100

RC2-300B

233,5

246,0

293

59,6 / 60,9

101,2 / 103,3

3 1/8

2 1/8

25 - 100

RC2-310B

246,8

260,0

308

62,7 / 64,1

106,0 / 108,3

3 1/8

2 1/8

35 - 100

RC2-340B

269,9

284,3

339

69,5 / 71,1

117,4 / 119,9

4 1/8

2 5/8

35 - 100

RC2-370B

294,9

310,6

366

76,0 / 77,8

127,6 / 130,3

4 1/8

2 5/8

35 - 100

RC2-410B

318,3

335,3

407

83,3 / 85,2

139,5 / 142,5

4 1/8

2 5/8

25 - 100

RC2-470B

376,7

396,7

471

96,5 / 98,8

161,8 / 165,4

4 1/8

2 5/8

25 - 100

RC2-510B

397,7

418,9

508

101,9 / 104,3

170,9 / 174,7

4 1/8

3 1/8

35 - 100

RC2-550B

440,0

463,4

549

113,3 / 116,0

189,4 / 193,8

4 1/8

3 1/8

25 - 100

RC2-580B

468,9

493,9

583

120,2 / 123,0

200,9 / 205,6

4 1/8

3 1/8

35 - 100

RC2-620B

490,3

516,5

619

126,6 / 129,4

213,3 / 217,6

5 1/8

3 1/8

35 - 100

RC2-710B

570,5

601,0

713

145,8 / 148,9

242,7 / 247,7

5 1/8

4 1/8

35 - 100

RC2-790B

626,6

660,0

791

160,1 / 163,6

268,0 / 273,4

5 1/8

4 1/8

30 - 100

RC2-830B

672,4

708,2

825

170,6 / 174,5

290,8 / 296,7

5 1/8

4 1/8

30 - 100

RC2-930B

750,4

790,3

929

190,3 / 194,7

323,2 / 329,8

5 1/8

4 1/8

35 - 100

RC2-1020B

854,9

900,5

1017

217,8 / 223,0

381,1 / 389,4

запрос

4 1/8

25 - 100

RC2-1130B

942,7

993,0

1122

235,6 / 240,8

409,9 / 418,4

запрос

4 1/8

25 - 100

RC2-1270B

1109,7

1168,9

1268

281,0 / 286,8

480,5 / 489,6

запрос

25 - 100

RC2-1530B

1263,2

1330,5

1539

316,7 / 323,1

546,3 / 556,6

запрос

25 - 100

Запросы на подбор компрессоров направляйте, пожалуйста:

Гапону Владимиру — gapon@phs-holod.ru
