Электронные регуляторы уровня масла серии "ОМ3"/"ОМ4"

Принцип работы

Электронные регуляторы уровня масла серии "ОМ3"/"ОМ4"Для контроля уровня используется поплавковый механизм, оснащенный магнитом для улавливания твердых частиц. Изменение положения поплавка регистрируется датчиком Холла через изменение магнитного поля. Датчик Холла передает сигнал на электронный блок, который управляет подачей масла в картер компрессора.

Зоны уровня масла в смотровом стекле

Зоны уровня масла в смотровом стеклеЗелёная зона (индикатор зелёного цвета) — 40-60% высоты смотрового стекла. Это зона нормального уровня масла. Подача масла регулятором начинается при приближении уровня к нижней границе зелёной зоны.

Жёлтая зона (индикатор жёлтого цвета) — 25-40% высоты смотрового стекла. Это зона впрыска масла. При приближении уровня масла к нижней границе зелёной зоны после 10-ти секундной задержки начинается подача масла в картер и продолжается до тех пор, пока уровень не поднимется до середины зелёной зоны.

Красная зона (индикатор красного цвета) — меньше 25% смотрового стекла. В случае если, не смотря на впрыск масла в пределах жёлтой зоны, уровень продолжит понижаться и достигнет 25% смотрового стекла, то через 20 секунд аварийное реле разомкнет аварийный контакт и отключит компрессор. При этом ОМ3/ОМ4 продолжит подавать масло в картер компрессора до восстановления номинального уровня не смотря на отключение компрессора.

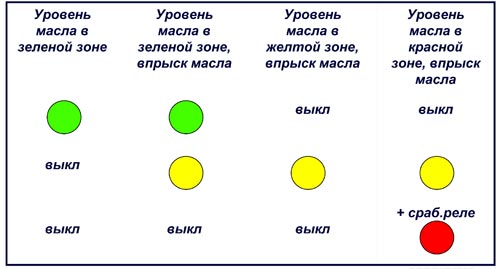

Загорание лампочек в зависимости от уровня масла

 Загорание лампочек в зависимости от уровня масла

Характеристики серии OM3/OM4

Рабочее давление, бар для ОМ3 31
для ОМ4 43
Максимальная разность давлений масла между входом и выходом регулятора, Бар для ОМ3 21
для ОМ4 24
Диапазон температур окружающей среды , °С от -20 до +50
Питающее напряжение управляющего модуля, В 24
Ток Переменный, 0,7 А
Частота, Гц 50/60
Максимальный ток аварийного контакта,  А 3
Максимальное напряжение аварийного контакта, В 230
Тип аварийного контакта Перекидной: размыкает цепь управления и замыкает сигнальный контакт с выводом на аварийную лампочку
Тип электрического штекера (управляющий модуль) герметичный разъём
Штуцер подачи масла в регулятор ¼ SAE под вальцовку
Масса, г 850…930
Материал корпуса алюминий
Материал винтов нержавеющая сталь

Чертеж регулятора уровня масла серии "ОМ3"/"ОМ4"

Соответствие регуляторов ОМ3/ОМ4 компрессорам различных марок

Модель
заказа ОМ3

 заказа ОМ4
Производитель компрессора Модель компрессора Масса,
 кг
OM3(4)-CUA   фланцевый адаптер 3-/4-отверстия 805 030 805 060 Arctic Circle G2, G4, G6 0,91
Bitzer 4VC, 4TC, 4PC, 4NC, 4J, 4H, 4G, 6J, 6G, 6F, 8GC, 8FC
(для OM4: 4VHC-10K, 4THC-12K, 4PHC-15K, 4NHC-20K)
Bock HA, HG (за исключением HG/HA - 12/22/34,смотри ОМ3-СВВ
Copeland D2, D3, D4, D6, D9, 4CC, 6CC
Dorin все КР, К модели (за исключением указанных для ОМ3-СВВ),
(для OM4:SCC 250/300/350/380/500/750/1500/1900/2000/2500/-B,
SCS 340/351/362/373/385/3K8/-D)
Frascold Серии A, B, D, F, S, V, Z
OM3(4)-CBB   резьбовой
адаптер
1-1/8" - 18
UNEF
805 032 805 062 Bitzer 2KC, 2JC, 2HC, 2GC, 2FC, 2EC, 2DC, 2CC, 4FC, 4EC, 4DC, 4CC
(для OM4:2- KHC-05K/JHC-07K/HHC-2K/GHC-2K/FHC-3K/EHC-3K/
DHC-3K/CHC-4K, 4-FHC-5K/EHC-6K/DHC-7K/CHC-9K)
0,86
Bock HA 12/22/34, HG 12/22/34,
(для OM4:HGX4/310-4/385-4/465-4, HGX12P/60-4/75-4, HGX22P/60-4/
90-4/125-4, HGX34P/215-4/255-4)
Dorin все Н, K100CC/CS, K150CC/CS, K180CC/CS,K200CC, K230CS, K235CC, K240SB, K40CC, K50CS, K75CC/CS
L'Unite Hermetique TAN, TAG
Maneurop LT, MT, SM, SZ
OM3(4)-CCA резьбовой
адаптер
3/4" - 14
NPTF
805 033 805 063 Bitzer ZL, ZM 0,85
Copeland ZB, ZF, ZS, (для OM4:ZO34, ZO45, ZO58, ZO104)
OM3(4)-CCB   резьбовой
адаптер
1-1/8" - 12
UNF
805 034 805 064 Copeland DK, DL 0,87
OM3(4)-CCD адаптер
Rotalock
1 3/4" - 12
UNF
805 031 805 061 Copeland ZR 90…ZR 19M,
ZR250…ZR 380, ZRT 180K…760K, ZRU 280K…560K, ZRY 480K…1140K
0,93
OM3(4)-CCC фланцевый адаптер
3-отверстия
805 035 805 065 Copeland D8D, D8S_(за исклуючением D8SJ и D8SK, устанавливается только на определенное смотровое стекло со стороны более высокой головки блока цилиндров) 0,92

Комплекты соединительных кабелей для ОМ3/ОМ4

Модель
заказа
Для подключения Диапазон рабочих температур, ºC Длина кабеля,
 м
Масса,
 кг
ОМ3-Р30 805 151 Питание и соленоидный вентиль  от -25
до +80
3,0 0,24
ОМ3-Р60 805 152 6,0 0,25
ОМ3-N30 805 141 Реле 3,0 0,13
OM3-N60 805 142 6,0 0,14

Дополнительное оборудование и запчасти

Модель № заказа Дополнительное оборудование и запчасти Масса,
кг
ECT-523 804 332 Трансформатор 230 В АС / 24В АС, 20 ВА (питание одного регулятора ОМ3/ОМ4) 0,82
ECT-623 804 421 Трансформатор 230 ВА С / 24ВА С, 50 ВА (питание до трех регуляторов ОМ3/ОМ4) 1,2
ODP-33A 800 366 Дифференциальный клапан 3,5 бар (вход: 15/16-18 UNF внутренняя резьба ,
выход: 5/8"-UNF внешняя резьба)
0,14
ASC 24VAC 801 052 Катушка соленоида 24 В АС, 50/60 Гц, 15 ВА 0,276
OMO-CUA 805 037 Фланцевый адаптер 3-/4-отверстия 0,154
OMO-CBB 805 038 Резьбовой адаптер 1-1/8"-18 UNEF 0,104
OMO-CCA 805 039 Резьбовой адаптер 3/4"-14 NPTF 0,94
OMO-CCB 805 040 Резьбовой адаптер 1-1/8"-12 UNF 0,112
OMO-CCC 805 041 Фланцевый адаптер 3-отверстия 0,158
OMO-CCD 805 042 Адаптер Rotalock 1-3/4"-12UNF 0,158
OM3 K01 805 036 Комплект для ремонта
(все прокладки, фиксатор катушки, адаптер с фильтром на впрыск масла, смотровое стекло)
0,26
