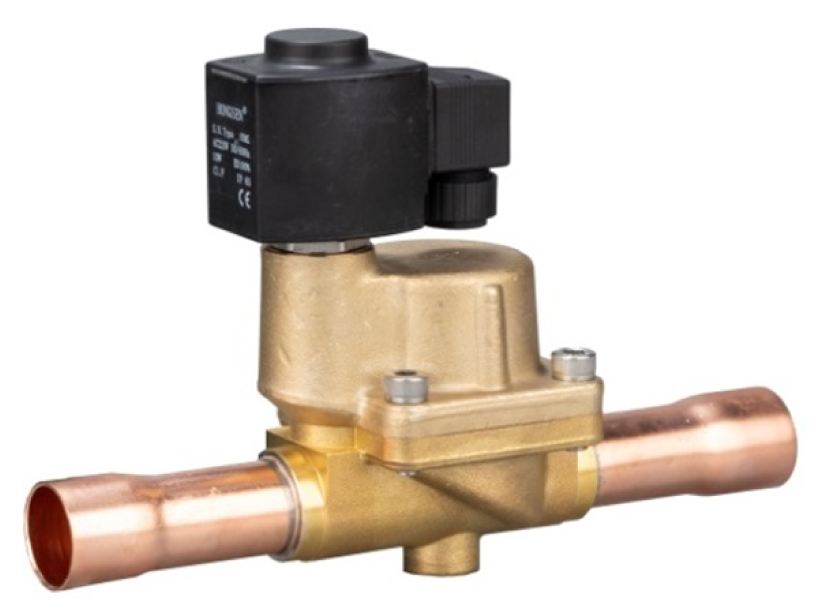

Cоленоидные клапаны Hongsen серии «HVD»

Электромагнитный клапан поршневого типа серии "HVD" представляет собой электромагнитный клапан для однонаправленного потока в режиме "открыт-закрыт".

Вентили используются в коммерческих и промышленных холодильных системах, работающих на всех распространенных хладагентах HFC (R-134a, R-404A/R-507, R-410A, R-407C и др.) и HCFC (R-22).

Возможна установка клапанов на жидкостную линию, трубопроводы нагнетания и всасывания.

Соленоидные клапаны могут поставляться в сборе с электромагнитной катушкой, а так же корпус и катушка могут поставляться отдельно. Электромагнитные катушки обладают высокой производительностью и способностью открывать клапан; выпускаются катушки с разным напряжением и подходят для всех моделей соленодных клапанов. Класс защиты катушек IP65, водонепроницаемые.

Характеристики вентилей серии "HVD"

Максимальный перепад давления на вентиле: 31 бар
Минимальный перепад давления на вентиле:
HVD8-15 — 0,0.5 бар;
HVD25-40 — 0,2 бара
Максимальное рабочее давление: 45 бар
Температура рабочая: от -30 до +105°С
Температура окружающей среды: от -40 до +65°С
Электромагнитная катушка имеет класс защиты IP65

Цены на соленоидные клапаны серии HVD

Технические характеристики вентилей серии "HVD"

Производительность указана при следующих условиях:

для жидкого хладагента: температура кипения -10°С, температура жидкости +25°С, падение давления 0,15 бар

для горячего газа: температура газа +65°С, температура конденсации +40°С, переохлаждение 4К, перепад на вентиле 0,8 бар

Модель

Присоед.
размер
(дюйм)
ODF

Номинальная производительность (кВт)

Коэф.
потока
kv (м³/ч)

Жидкость

Горячий газ

Всасываемый газ

R22
R407C

R134a

R404A
R507

R410A

R22
R407C

R134a

R404A
R507

R410A

R22
R407C

R134a

R404A
R507

R410A

HVD8-3T

3/8

16,1

14,8

11,2

16,08

7,4

5,9

6,0

11,18

1,8

1,3

1,6

2,32

0,8

HVD10-4T

1/2

28,18

25,9

19,6

28,14

12,95

10,33

10,5

19,57

3,15

2,28

2,8

4,06

1,4

HVD10-5T

5/8

38,24

35,15

26,6

38,19

17,58

14,01

14,25

26,55

4,28

3,09

3,8

5,51

1,9

HVD15-6T

3/4

52,33

48,1

36,4

52,26

24,05

19,18

19,5

36,34

5,85

4,23

5,2

7,54

2,6

HVD15-7T

7/8

56,35

51,8

39,2

56,28

25,9

20,65

21,0

39,13

6,3

4,55

5,6

8,12

2,8

HVD25-9T

1 1/8

201,3

185,0

140,0

201,0

92,5

73,75

75,0

139,8

22,5

16,25

20,0

29,0

10,0

HVD32-11T

1 3/8

322,0

296,0

224,0

321,0

148,0

118,0

120,0

223,6

36,0

26,0

32,0

46,4

16,0

HVD40-13T

1 5/8

503,1

462,5

350,0

502,5

231,25

184,4

187,5

349,4

56,25

40,63

50,0

72,5

25,0

EVR Coil 220V

Катушка 220V +10%...+15% / 50Hz для клапанов HVS (R) / HVD

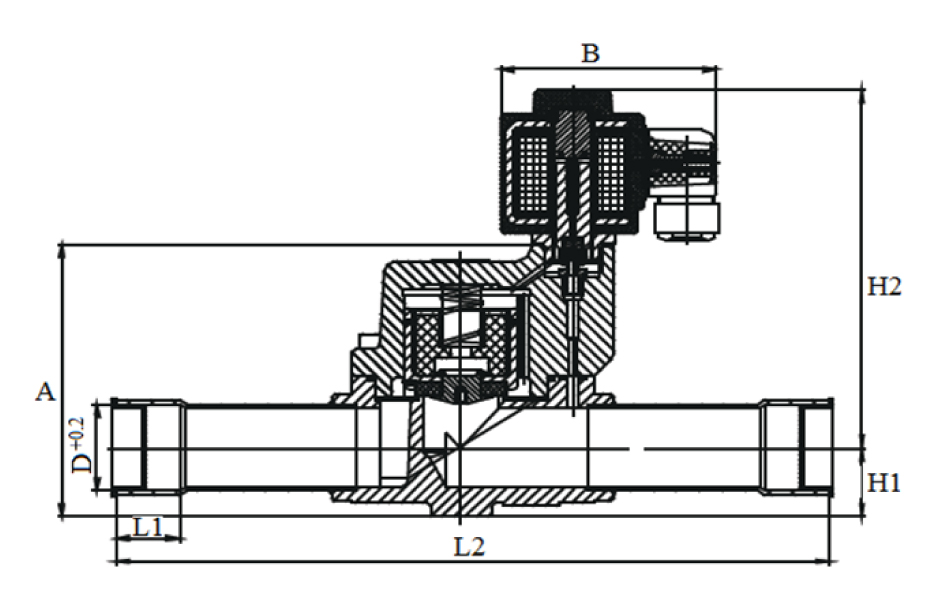

Модель	Габаритные размеры (мм)
Модель	A	B	D	L1	L2	H1	H2
HVD8-3T		85		8	124		78
HVD10-4T		85		10	138	17	90
HVD10-5T		85		14	156	17	90
HVD15-6T		85		16	172	17	92
HVD15-7T		85		17	180	17	92
HVD25-9T	103	85	28,7	20,0	246,5	26,5	139,0
HVD32-11T	110	85	35,2	25,0	281,0	28,0	145,0
HVD40-13T	119	85	41,5	29,0	316,0	32,0	150,0

Запросы на подбор соленоидных клапанов направляйте, пожалуйста:

Кислову Алексею — ak@phs-holod.ru
