Обратные клапаны универсальные газовые и жидкостные для холодильных установок

Компания ПХС поставляет несколько конструктивных типов универсальных обратных клапанов, которые могут быть использованы как на газовых, так и на жидкостных трубопроводах. Выбор типа обратного клапана рекомендуется производить специалистам с достаточным опытом работы с оборудованием соответствующего производителя обратных клапанов.

Однако, при выборе модели обратного клапана всегда следует помнить, что ни один обратный клапан не может быть абсолютно универсальным. В зависимости от конструкции он будет держать лучше или хуже в тех или иных условиях. При этом ни один, даже самый лучший обратный клапан, не сможет полностью перекрыть обратный поток жидкости или пара при наличии загрязнения холодильного контура, например, мелких частиц от износа подшипников холодильного компрессора или металлической стружки, остающейся внутри холодильного контура после монтажа.

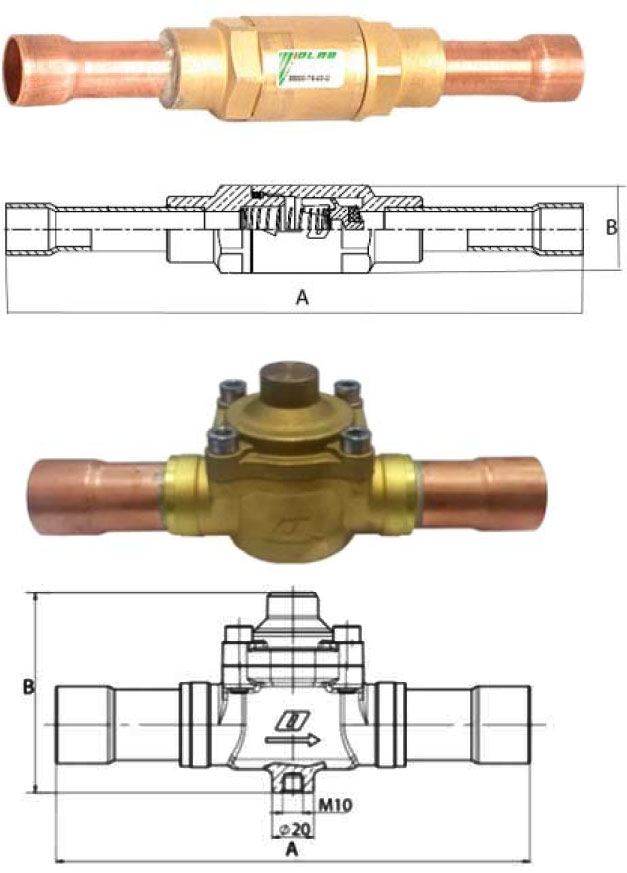

Обратные клапаны пружинные серии 33000-TS для газовых и жидкостных трубопроводов.









Для всех HCFC, HFC хладагентов и совместимых с этими хладагентами масел.

Рабочая температура от −35 С до +105 С.

Максимальное рабочее давление — 45 Бар.

Давление открытия клапана — 0,1 Бар.

Модель Соединение (дюйм) Размеры (мм) Расход kv (м2/ч) Max. рабочее давление (бар) Масса (кг) Цена (EUR)
А В
  33000-TS-01   1/4" 113 16 0,5 45 0,06 17,7
33000-TS-02 3/8" 122 20 1,5 45 0,1 19,0
33000-TS-03 1/2" 133 22 1,8 45 0,135 19,7
33000-TS-04 5/8" 159 33 3,3 45 0,31 26,8
33000-TS-05 3/4" 159 33 5 45 0,31 34,0
33000-TS-06 7/8" 159 33 5 45 0,33 34,0
33100-TS-08 11/8" 202 81 8,8 45 0,97 71,1
33100-TS-09 13/8" 229 99 15,2 45 1,58 99,7
33100-TS-10 15/8" 250 123 25 45 3,3 150,0
33100-TS-11 21/8" 285 104 40 45 4,79 248,7

Обратные клапаны пружинные серии 116- для газовых и жидкостных трубопроводов.

Серия 116- — универсальные обратные клапаны, которые могут быть установлены на любом участке  холодильного   контура. В качестве запорных элементов использованы запорный диск с тефлоновой вставкой и пружина.



Модель Присоед. размеры (дюйм) Размеры (мм) Вес  (кг) Цена (USD)
А В С D
166003 3/8 75 10 52 8 0,24 57
116004 1/2 75 10 52 10 0,23 57
116005 5/8 75 10 52 13 0,22 73
116007 7/8 99 16 75 22 0,93 134

Диапазон температур использования - от -40 до +149 °С.

Максимальное рабочее давление - 34,5 бар.

Положение установки - любое, кроме крышкой вниз.

Обратные клапаны пружинные серии NRV для газовых и жидкостных трубопроводов.

Клапаны NRV продолжают модельный ряд обратных клапанов серии 116- в диапазоне размеров труб 1 1/8 …1 5/8”. Подпружиненный запорный поршень имеет форму конуса.



Модель Присоед. размеры (дюйм) Размеры (мм) Цена (USD)
А В С D E
NRV-18E 1 1/8 76 20 225 116 23 151
NRV-22E 1 3/8 108 27 264 137 25 238
NRV-26E 1 5/8 108 27 270 140 28 254

Диапазон температур использования от -40 до +150 °С.

Максимальное рабочее давление - 34 бар.

Положение установки - крышкой вверх.

Обратные клапаны магнитные серии MS.

Обратные клапаны MS являются  универсальными и могут устанавливаться как на газовых, так и на жидкостных участках трубопроводов. С 2013 года запорный диск клапанов имеет покрытие из неопрена.



Модель Наименование Цена (USD)
MS-04 (1/4) Обратный клапан (1/4) 14
MS-06 (3/8 ) Обратный клапан (3/8) 15
MS-08 (1/2) Обратный клапан (1/2) 23
MS-10 (5/8) Обратный клапан (5/8) 23
MS-12 (3/4) Обратный клапан (3/4) 45
MS-14 (7/8 ) Обратный клапан (7/8) 47
MS-18 (1 1/8 ) Обратный клапан (1 1/8 ) 70
MS-22 ( 1 3/8 ) Обратный клапан ( 1 3/8 ) 113
MS-26 ( 1 5/8 ) Обратный клапан ( 1 5/8 ) 159
MS-34 ( 2 1/8 ) Обратный клапан ( 2 1/8 ) 248
MS-42 (2 5/8 ) Обратный клапан (2 5/8 ) 351

  Максимальное рабочее давление – 55 Бар.

Обратные клапаны шариковые серии BCV.

В конструкции обратных клапанов BCV использован металлический шар в качестве запорного элемента. Клапаны необходимо монтировать в вертикальном положении шариком вверх. При установке на жидкостных трубопроводах клапану требуется определенное время для закрытия после остановки системы.

Модель Наименование Цена (USD)
ВСV – 04 - 4 ( 1/4 ) Обратный клапан ( 1/4 ) 15
ВСV – 04 - 6 ( 3/8 ) Обратный клапан ( 3/8 ) 26
ВСV – 05 ( 1/2 ) Обратный клапан ( 1/2 ) 31
ВСV – 07 ( 5/8 ) Обратный клапан ( 5/8 ) 46
ВСV – 09 ( 7/8 ) Обратный клапан ( 7/8 ) 53
ВСV – 11 ( 1 1/8 ) Обратный клапан ( 1 1/8 ) 82
