Новые компрессоры Copeland ZH R134a с температурой кипения до +40 С для тепловых насосов

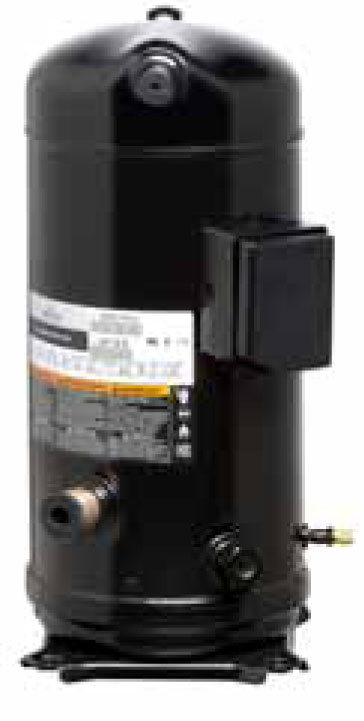

Новые спиральные компрессоры Copeland ZH R134a для тепловых насосов, использующих бросовое тепло.

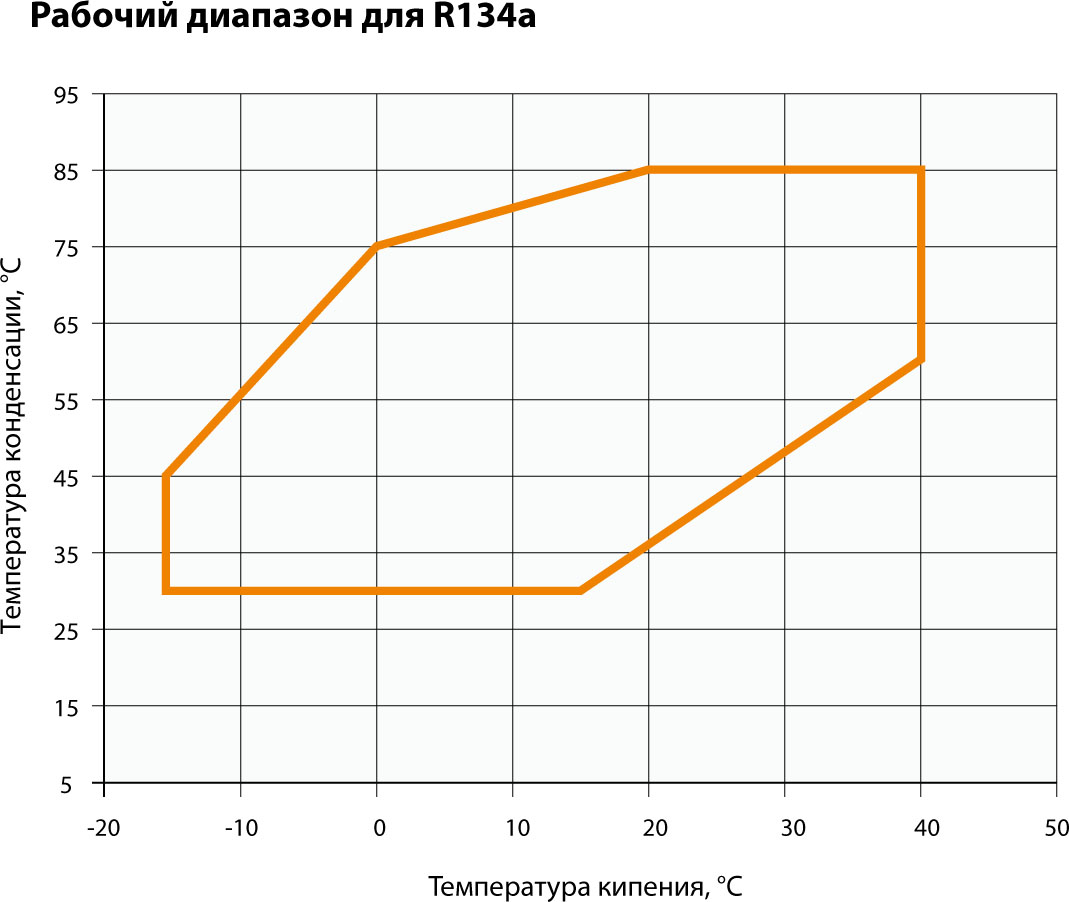

В 2015-2016 годах компания Emerson запустила в производство новую серию компрессоров Copeland Scroll ZH R134a . Компрессоры специально разработаны и оптимизированы для работы в области исключительно высоких температур кипения (до +40 С) и конденсации (до +85 С) хладагента R134a.

Основная область применения новых компрессоров — тепловые насосы, использующие в качестве низкопотенциального источника энергии бросовое тепло, образующееся в результате охлаждения машин и механизмов в производственных цехах, тепловых пунктах, ТЭЦ, крупных генераторов и трансформаторов и т.п. Как правило, температура охлаждающей воды на выходе из таких механизмов находится в диапазоне +25 ....+35 С, что явно недостаточно для ее использования для нужд отопления и горячего водоснабжения. При этом, величина бесполезно сбрасываемой таким образом тепловой энергии достигает на ряде производств огромных величин. Для полезного использования такого вида тепла можно установить тепловой насос , который будет охлаждать сбрасываемую воду (на температурном уровне, например, +35 С) и нагревать воду или хладоноситель до температуры +50 ... + 75 С.

Например, для компрессора ZH150KCE R134a

Энергопотребление — 20,3 кВт.

Температура охлаждаемой воды на входе в тепловой насос — +35 С.

Температура горячей воды на выходе из теплового насоса в контуре отопления — +50 С.

Теплопроизводительность (кол-во тепла, подаваемого в систему отопления) — 147 кВт.

Ориентировочная «стоимость» 147 кВт тепла, подаваемого в систему отопления в течение месяца из расчета стоимости электроэнергии 5 руб/ кВт*ч, составит — 80 000 руб. При усредненном расчете, этого количества тепла достаточно для отопления производственно-складского здания площадью около 2000 м2.

В настоящее время выпускаются восемь моделей компрессоров теплопроизводительностью от 20 до 150 кВт. Компрессоры пригодны для установки «в параллель», что дает возможность увеличения теплопроизводительности одного контура до 300 кВт.

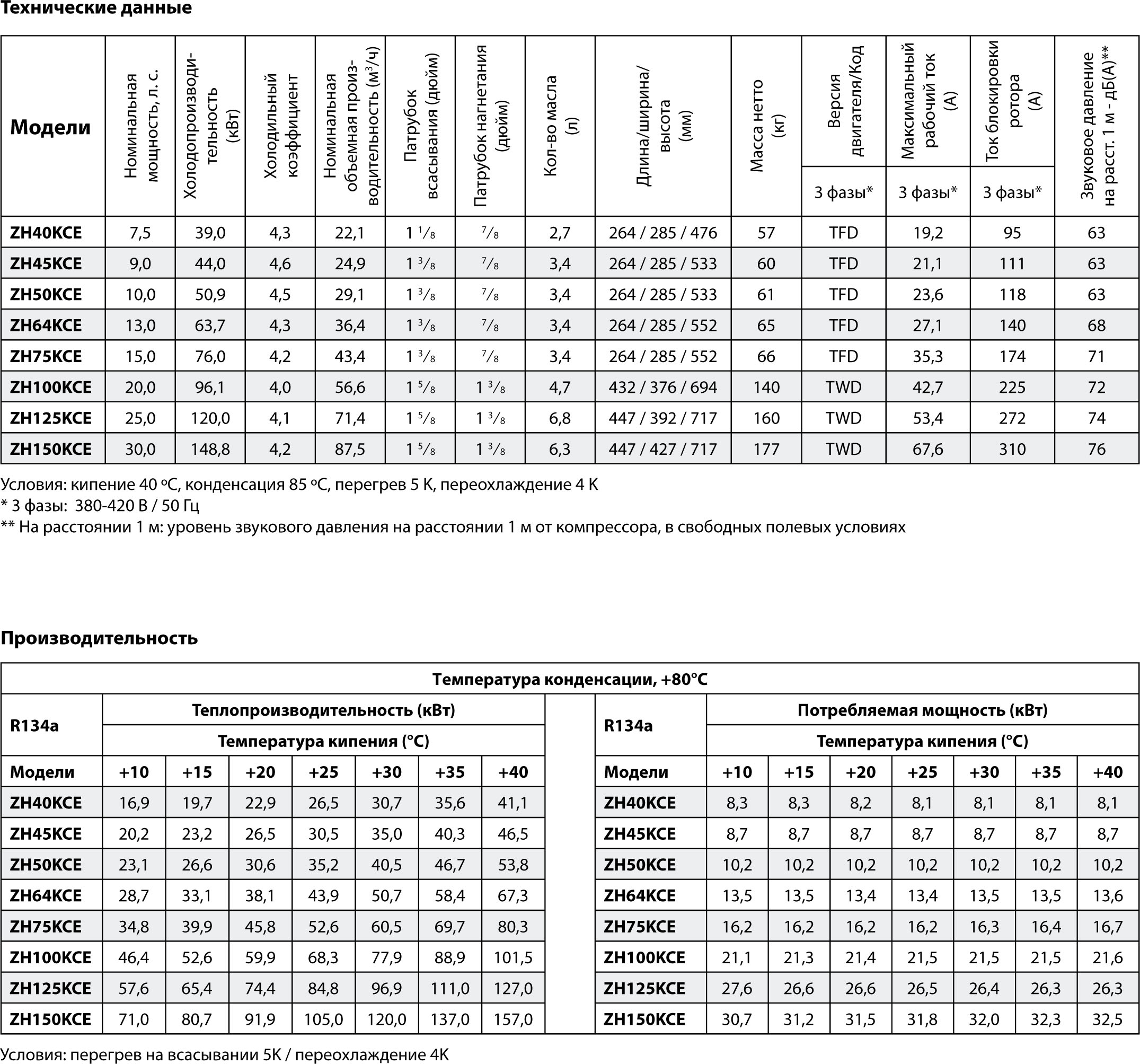

Таблица технических характеристик и теплопроизводительности :

Компания ПХС уже начала использование компрессоров ZH R134a (ZH150 и ZH125) в составе выпускаемого ПХС холодильного оборудования, в частности, для теплового насоса теплопроизводительностью 600 кВт, который будет использовать в качестве источника низкопотенциального тепла сбросную воду после охлаждения трансформаторной подстанции.
