Смотровые стекла SGH и SMI от OLAB

В 2019 году компания ПХС начала поставки новых смотровых стекол с индикатором влажности от компании OLAB — серий SGH и SMI.

Смотровые стекла с индикатором жидкости и влажности предназначены для установки в системах охлаждения и кондиционирования воздуха бытового и промышленного назначения. Их можно использовать со всеми хладагентами группы HFC.

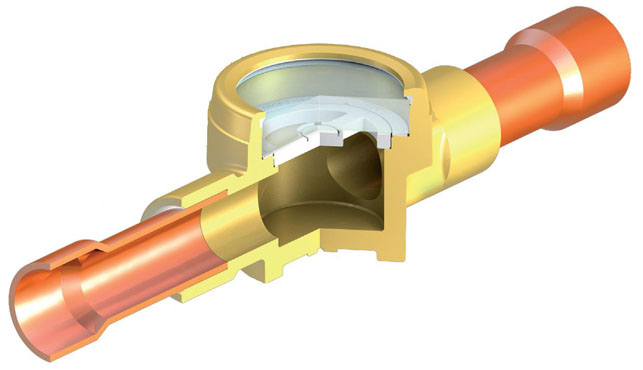

Серия SGH

Преимущества:

Патрубки всех моделей сделаны без сужения, что значительно облегчает контроль наличия пузырьков пара в жидкостном трубопроводе при работе холодильной установки
Высокая прочность корпуса
Прокат стекла без образования в материале точек напряжения, которые могут привести к появлению трещин
Снятие остаточного напряжения с корпуса после механическогй обработки
Все 100% смотровых стекол прошли испытания, каждое изделие имеет дату и серийный номер, подтверждающий факт проведения таких испытаний

Модельный ряд.

Модель	Соединение, дюйм-мм	Размеры, мм		Масса, г
Модель	Соединение, дюйм-мм	H	L	Масса, г
SHG 014	1/4	21	113	60
SHG 038	3/8	24	117	70
SHG 012	1/2	27	117	75
SHG 058	5/8	32	117	85
SHG 034	3/4	33	131	150
SHG 078	7/8	36	162	150
SHG 118	1 1/8	42	186	190

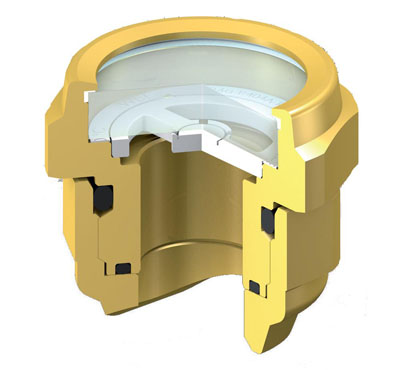

Серия SMI

Преимущества:

В отличие от смотровых стекол с патрубками, индикаторы SMI могут быть установлены на трубопроводы даже больших диаметров, занимая исключительно малое место по длине трубы
Стоимость индикатора SMI не зависит от диаметра трубы, и для труб больших диаметров индикатор SMI всегда в 2,5 – 3 раза дешевле стандартного смотрового стекла с патрубками
Двойное уплотнительное кольцо между индикатором и седлом обеспечивает максимальную герметичность устройства
Прокат стекла без образования в материале точек напряжения, которые могут привести к появлению трещин
Снятие остаточного напряжения корпуса после механической обработки
Испытание всех 100% смотровых стекол 100% ИСПЫТАНО, каждый клапан имеет дату и серийный номер, подтверждающие, что оно прошло испытание

Модельный ряд.

Модель	Код	Соединение, дюйм-мм	Конфигурация
SMI-34	32100-TS-05-0	3/4	Пайка, для установки на трубу
SMI-78	32100-TS-06-0	7/8 — M22
SMI-118	32100-TS-08-0	1 1/8 — M28
SMI-138	32100-TS-09-0	1 3/8 — M28
SMI-158	32100-TS-10-0	1 5/8 — M42
SMI-218	32100-TS-11-0	2 1/8 — M54

Влагосодержание и цветовая индикация

Цвет

R22

R134a

R404

R407C

R410A

R404

Зеленый

<60

<75

<30

Светло-зеленый

Желтый

>60

>75

>30

При первом запуске системы цвет индикатора может некоторое время оставаться желтым под воздействием влаги, оставшейся в системе при сборке. Как правило, фильтры-осушители справляются с этой влагой за 12 часов. Если по прошествии этого времени желтый цвет индикатора не сменился зеленым, это означает, что необходимы дальнейшие действия для устранения присутствия влаги внутри холодильного контура.

Пайка смотровых стекол, оснащенных медными патрубками, должна производиться при помоши припоя с низкой температурой плавления. Пламя не должно быть направлено на стекло или корпус индикатора, так как это может повредить индикатор в результате перегрева.

Весной 2019 года компанией ПХС создан значительный складской запас всех моделей смотровых стекол SGH и SMI для немедленной поставки заказчикам.
