Муфты медные: прямые и переходныеМедные муфты необходимы для соединения двух отрезков медного трубопровода посредством капиллярной пайки без использования труборасширителя. Все виды медных муфт можно условно разделить на две основные группы:
- муфты прямые — соединяют трубы одного и того же сечения
- муфты переходные — используют для соединения труб различного диаметра
Переходные муфты бывают двухраструбные (соединение типа «С» с двух сторон) или однораструбные (соединение «С» с одной стороны и FTG с другой).
Муфты прямые двухраструбные со стопором.

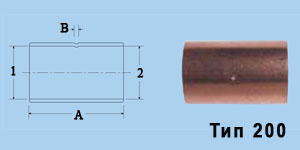

Тип 200 (медные муфты с патрубками одинакового диаметра) — соединение под пайку СхС (ODFxODF).
Соединяемые медные трубы вставляются внутрь муфты с обеих сторон.
| Наименование |
1 |
2 |
А мин |
В |
Коробка |
Масса |
| мм |
мм |
мм |
мм |
шт |
г |
| 200- 1/4″ |
6,40 |
6,40 |
17,33 |
1,59 |
100 |
5 |
| 200- 3/8″ |
9,58 |
9,58 |
17,33 |
1,59 |
50 |
5 |
| 200- 1/2″ |
12,75 |
12,75 |
20,91 |
1,59 |
50 |
9 |
| 200- 5/8″ |
15,93 |
15,93 |
26,99 |
1,59 |
25 |
14 |
| 200- 3/4″ |
19,10 |
19,10 |
33,09 |
1,59 |
25 |
18 |
| 200- 7/8″ |
22,27 |
22,27 |
39,69 |
1,59 |
25 |
27 |
| 200- 1 1/8″ |
28.65 |
28,65 |
47,81 |
1,59 |
10 |
45 |
| 200- 1 3/8″ |
35,00 |
35,00 |
50,85 |
1,59 |
25 |
68 |
| 200- 1 5/8″ |
41,35 |
41,35 |
56,95 |
1,59 |
10 |
100 |
| 200- 2 1/8″ |
54,05 |
54,05 |
69,65 |
1,59 |
25 |
195 |
| 200- 2 5/8″ |
66,75 |
66,75 |
76,25 |
1,59 |
50 |
308 |
| 200- 3 1/8″ |
79,45 |
79,45 |
88,08 |
4,76 |
25 |
463 |
| 200- 3 5/8″ |
92,15 |
92,15 |
101,78 |
4,76 |
20 |
680 |
| 200- 4 1/8″ |
104,85 |
104,85 |
114,48 |
4,76 |
15 |
957 |
|
|
Муфты переходные двухраструбные.

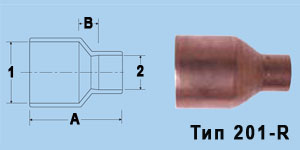

Тип 201-R (медные муфты с патрубками разных диаметров) — соединение под пайку СхС (ODFxODF).
Соединяемые медные трубы вставляются внутрь муфты с обеих сторон.
| Наименование |
1 |
2 |
А мин |
В |
Коробка |
Масса |
| ″ |
″ |
мм |
мм |
шт |
г |
| 201-R- 14-18 |
1/4 |
1/8 |
18,98 |
4,76 |
50 |
5 |
| 201-R- 38-14 |
3/8 |
1/4 |
20,50 |
4,76 |
50 |
5 |
| 201-R- 12-14 |
1/2 |
1/4 |
27,06 |
9,53 |
50 |
9 |
| 201-R- 12-38 |
1/2 |
3/8 |
23,09 |
5,56 |
50 |
9 |
| 201-R- 58-14 |
5/8 |
1/4 |
29,70 |
9,13 |
100 |
14 |
| 201-R- 58-38 |
5/8 |
3/8 |
28,11 |
7,54 |
50 |
14 |
| 201-R- 58-12 |
5/8 |
1/2 |
25,54 |
3,18 |
50 |
14 |
| 201-R- 34-38 |
3/4 |
3/8 |
31,56 |
7,94 |
100 |
18 |
| 201-R- 34-42 |
3/4 |
1/2 |
30,17 |
4,76 |
100 |
18 |
| 201-R- 34-58 |
3/4 |
5/8 |
34,80 |
6,35 |
100 |
23 |
| 201-R- 78-38 |
7/8 |
3/8 |
36,44 |
9,52 |
50 |
27 |
| 201-R- 78-12 |
7/8 |
1/2 |
39,03 |
10,32 |
50 |
27 |
| 201-R- 78-58 |
7/8 |
5/8 |
39,29 |
7,54 |
50 |
36 |
| 201-R- 78-34 |
7/8 |
3/4 |
39,96 |
5,16 |
100 |
27 |
| 201-R- 118-12 |
1 1/8 |
1/2 |
44,67 |
11,90 |
25 |
30 |
| 201-R- 118-58 |
1 1/8 |
5/8 |
46,13 |
10,32 |
25 |
50 |
| 201-R- 118-34 |
1 1/8 |
3/4 |
47,99 |
9,13 |
25 |
45 |
| 201-R- 118-78 |
1 1/8 |
7/8 |
50,89 |
8,73 |
25 |
60 |
| 201-R- 138-58 |
1 3/8 |
5/8 |
50,82 |
13,49 |
10 |
77 |
| 201-R- 138-78 |
1 3/8 |
7/8 |
54,00 |
10,32 |
10 |
77 |
| 201-R- 138-118 |
1 3/8 |
1 1/8 |
54,88 |
7,14 |
10 |
82 |
| 201-R- 158-58 |
1 5/8 |
5/8 |
60,22 |
19,84 |
10 |
113 |
| 201-R- 158-78 |
1 5/8 |
7/8 |
61,81 |
15,08 |
10 |
109 |
| 201-R- 158-118 |
1 5/8 |
1 1/8 |
62,70 |
11,91 |
10 |
104 |
| 201-R- 158-138 |
1 5/8 |
1 3/8 |
60,24 |
7,93 |
10 |
100 |
| 201-R- 218-58 |
2 1/8 |
5/8 |
74,51 |
27,78 |
75 |
204 |
| 201-R- 218-78 |
2 1/8 |
7/8 |
76,10 |
23,02 |
100 |
209 |
| 201-R- 218-118 |
2 1/8 |
1 1/8 |
77,78 |
20,64 |
100 |
213 |
| 201-R- 218-138 |
2 1/8 |
1 3/8 |
72,55 |
13,89 |
100 |
191 |
| 201-R- 218-158 |
2 1/8 |
1 5/8 |
73,62 |
11,91 |
100 |
204 |
| 201-R- 258-118 |
2 5/8 |
1 1/8 |
81,08 |
20,64 |
50 |
345 |
| 201-R- 258-138 |
2 5/8 |
1 3/8 |
87,36 |
25,40 |
50 |
331 |
| 201-R- 258-158 |
2 5/8 |
1 5/8 |
87,24 |
22,23 |
50 |
322 |
| 201-R- 258-218 |
2 5/8 |
2 1/8 |
86,44 |
15,08 |
50 |
308 |
| 201-R- 318-158 |
3 1/8 |
1 5/8 |
101,09 |
31,75 |
25 |
517 |
| 201-R- 318-218 |
3 1/8 |
2 1/8 |
102,50 |
26,81 |
25 |
494 |
| 201-R- 318-258 |
3 1/8 |
2 5/8 |
91,69 |
12,70 |
25 |
467 |
| 201-R- 358-318 |
3 5/8 |
3 1/8 |
101,68 |
11,51 |
25 |
635 |
| 201-R- 418-218 |
4 1/8 |
2 1/8 |
130,10 |
41,21 |
20 |
1075 |
| 201-R- 418-258 |
4 1/8 |
2 5/8 |
128,70 |
36,51 |
15 |
907 |
| 201-R- 418-318 |
4 1/8 |
3 1/8 |
119,54 |
23,02 |
20 |
907 |
| 201-R- 418-358 |
4 1/8 |
3 5/8 |
119,25 |
15,88 |
20 |
839 |
|
|
Муфты переходные однораструбные.

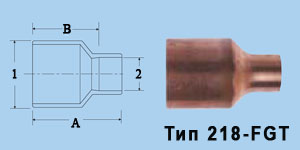

Тип 218-FTG (медные муфты однораструбные переходные) — соединение FTGхС (ODMxODF).
Сторона 1 муфты равна диаметру трубы (муфта вставляется внутрь расширенной трубы. Соединение «FTG»).
Сторона 2 имеет расширение. Тип соединения «С». Труба вставляется внутрь муфты.
| Наименование |
1 |
2 |
А мин |
В |
Коробка |
Масса |
| ″ |
″ |
мм |
мм |
шт |
г |
| 218-FGT- 14-18 |
1/4 |
1/8 |
29,49 |
13,49 |
50 |
5 |
| 218-FGT- 38-14 |
3/8 |
1/4 |
27,05 |
9,53 |
50 |
5 |
| 218-FGT- 12-14 |
1/2 |
1/4 |
34,12 |
15,08 |
50 |
9 |
| 218-FGT- 12-38 |
1/2 |
3/8 |
34,93 |
15,86 |
50 |
9 |
| 218-FGT- 58-38 |
5/8 |
3/8 |
47,02 |
19,84 |
50 |
14 |
| 218-FGT- 58-12 |
5/8 |
1/2 |
42,93 |
19,05 |
50 |
14 |
| 218-FGT- 34-38 |
3/4 |
3/8 |
47,62 |
22,23 |
100 |
14 |
| 218-FGT- 34-12 |
3/4 |
1/2 |
50,20 |
23,02 |
100 |
18 |
| 218-FGT- 34-58 |
3/4 |
5/8 |
52,45 |
22,23 |
100 |
36 |
| 218-FGT- 78-12 |
7/8 |
1/2 |
58,81 |
28,58 |
50 |
23 |
| 218-FGT- 78-58 |
7/8 |
5/8 |
36,91 |
24,21 |
50 |
27 |
| 218-FGT- 78-34 |
7/8 |
3/4 |
60,93 |
24,61 |
100 |
36 |
| 218-FGT- 118-12 |
1 1/8 |
1/2 |
69,22 |
34,93 |
20 |
45 |
| 218-FGT- 118-58 |
1 1/8 |
5/8 |
71,46 |
34,13 |
25 |
45 |
| 218-FGT- 118-34 |
1 1/8 |
3/4 |
72,13 |
31,75 |
25 |
41 |
| 218-FGT- 118-78 |
1 1/8 |
7/8 |
71,86 |
28,18 |
25 |
50 |
| 218-FGT- 138-58 |
1 3/8 |
5/8 |
76,96 |
38,10 |
10 |
68 |
| 218-FGT- 138-78 |
1 3/8 |
7/8 |
79,34 |
34,13 |
10 |
68 |
| 218-FGT- 138-118 |
1 3/8 |
1 1/8 |
80,23 |
30,96 |
10 |
82 |
| 218-FGT- 158-58 |
1 5/8 |
5/8 |
86,61 |
44,45 |
10 |
109 |
| 218-FGT- 158-78 |
1 5/8 |
7/8 |
91,37 |
42,86 |
10 |
100 |
| 218-FGT- 158-118 |
1 5/8 |
1 1/8 |
91,46 |
38,89 |
10 |
104 |
| 218-FGT- 158-138 |
1 5/8 |
1 3/8 |
89,81 |
35,72 |
10 |
109 |
| 218-FGT- 218-58 |
2 1/8 |
5/8 |
115,19 |
66,68 |
10 |
209 |
| 218-FGT- 218-78 |
2 1/8 |
7/8 |
110,42 |
55,56 |
10 |
195 |
| 218-FGT- 218-118 |
2 1/8 |
1 1/8 |
112,90 |
53,98 |
10 |
195 |
| 218-FGT- 218-138 |
2 1/8 |
1 3/8 |
112,04 |
51,60 |
10 |
196 |
| 218-FGT- 218-158 |
2 1/8 |
1 5/8 |
110,32 |
46,83 |
10 |
181 |
| 218-FGT-258-118 |
2 5/8 |
1 1/8 |
135,00 |
73,03 |
5 |
313 |
| 218-FGT- 258-138 |
2 5/8 |
1 3/8 |
126,20 |
62,71 |
5 |
304 |
| 218-FGT- 258-158 |
2 5/8 |
1 5/8 |
122,90 |
56,36 |
5 |
331 |
| 218-FGT- 258-218 |
2 5/8 |
2 1/8 |
124,48 |
51,59 |
5 |
299 |
| 218-FGT- 318-138 |
3 1/8 |
1 3/8 |
144,69 |
76,20 |
2 |
490 |
| 218-FGT-318-158 |
3 1/8 |
1 5/8 |
146,95 |
75,41 |
2 |
437 |
| 218-FGT- 318-218 |
3 1/8 |
2 1/8 |
141,39 |
63,50 |
2 |
422 |
| 218-FGT- 318-258 |
3 1/8 |
2 5/8 |
132,78 |
51,59 |
2 |
440 |
| 218-FGT- 358-218 |
3 5/8 |
2 1/8 |
155,02 |
78,58 |
1 |
676 |
| 218-FGT- 358-258 |
3 5/8 |
2 5/8 |
146,02 |
66,28 |
1 |
581 |
| 218-FGT- 358-318 |
3 5/8 |
3 1/8 |
143,60 |
59,53 |
1 |
678 |
| 218-FGT- 418-218 |
4 1/8 |
2 1/8 |
183,28 |
92,87 |
2 |
975 |
| 218-FGT- 418-258 |
4 1/8 |
2 5/8 |
183,80 |
90,09 |
2 |
921 |
| 218-FGT- 418-318 |
4 1/8 |
3 1/8 |
173,45 |
75,41 |
2 |
939 |
| 218-FGT- 418-358 |
4 1/8 |
3 5/8 |
168,39 |
63,50 |
2 |
764 |
|
|
|
