Медные фитинги для холодильных систем с СО2  СО2, как хладагент, находит все большее применение в промышленном охлаждении. В качестве трубопроводов в холодильных установках на СО2 используются нержавеющие стальные или медные трубы. Использование нержавеющей стали подразумевает сварные соединения и, кроме того, для разветвленной системы трубопроводов требуется значительное количество фитингов: углов, тройников, переходных муфт. А это, в случае с нержавеющей сталью, вызывает ряд технических сложностей. В последние годы несколько ведущих мировых производителей холодильных медных труб (например, компания Wieland, труба К65) освоили выпуск медных труб с добавлением стали (для улучшения прочностных свойств трубы) для использования в системах с СО2 до давления 120 Бар. Применение такой технологии позволяет соединять трубы и фитинги методом обычной пайки серебросодержащим припоем, как и обычные медные трубы в холодильных установках.
Компания Mueller (США) выпускает широкую номенклатуру медных фитингов (с добавлением стали) для СО2
с максимальным рабочим давлением 120 Бар при температуре +150°С.
|
С лета 2016 года ПХС поддерживает существенный складской запас фитингов для СО2 для немедленной поставки на объекты заказчиков.
|
|

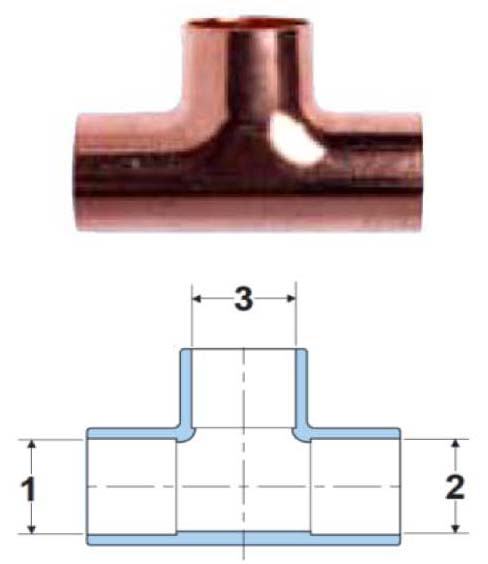

Тройники равнопроходные.
Тип XHP-MR-211 соединение под пайку СхСхС (ODFxODFxODF).
Патрубки расширены. Трубы одинакого Ø вставляются внутрь патрубков тройника.
| Наименование |
Размеры, мм |
| 1 |
2 |
3 |
| XHP-MR-211-38 |
3/8" |
| XHP-MR-211-12 |
1/2" |
| XHP-MR-211-58 |
5/8" |
| XHP-MR-211-34 |
3/4" |
| XHP-MR-211-78 |
7/8" |
| XHP-MR-211-118 |
1 1/8" |
| XHP-MR-211-138 |
1 3/8" |
| XHP-MR-211-158 |
1 5/8" |
| XHP-MR-211-218 |
2 1/8" |
|
|

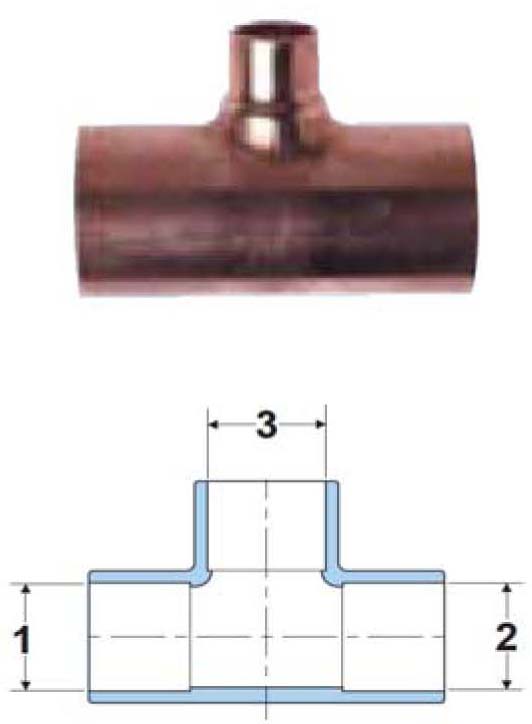

Тройники переходные.
Тип XHP-MR-211-R соединение под пайку СхСхС (ODFxODFxODF).
Патрубки расширены. Трубы разного Ø вставляются внутрь патрубков тройника.
| Модель |
Наименование |
Размеры |
| 1 |
2 |
3 |
| XHP-MR-211-R-12-12-38 |
Тройник переходной |
1/2" |
1/2" |
3/8" |
| XHP-MR-211-R-12-38-38 |
Тройник переходной |
1/2" |
3/8" |
3/8" |
| XHP-MR-211-R-58-58-12 |
Тройник переходной |
5/8" |
5/8" |
1/2" |
| XHP-MR-211-R-58-58-38 |
Тройник переходной |
5/8" |
5/8" |
3/8" |
| XHP-MR-211-R-58-12-12 |
Тройник переходной |
5/8" |
1/2" |
1/2" |
| XHP-MR-211-R-34-34-58 |
Тройник переходной |
3/4" |
3/4" |
5/8" |
| XHP-MR-211-R-34-34-12 |
Тройник переходной |
3/4" |
3/4" |
1/2" |
| XHP-MR-211-R-78-78-34 |
Тройник переходной |
7/8" |
7/8" |
3/4" |
| XHP-MR-211-R-78-78-58 |
Тройник переходной |
7/8" |
7/8" |
5/8" |
| XHP-MR-211-R-78-78-12 |
Тройник переходной |
7/8" |
7/8" |
1/2" |
| XHP-MR-211-R-118-118-78 |
Тройник переходной |
11/8" |
11/8" |
7/8" |
| XHP-MR-211-R-118-118-34 |
Тройник переходной |
11/8" |
11/8" |
3/4" |
| XHP-MR-211-R-118-78-12 |
Тройник переходной |
11/8" |
7/8" |
1/2" |
| XHP-MR-211-R-138-138-118 |
Тройник переходной |
13/8" |
13/8" |
11/8" |
| XHP-MR-211-R-138-138-78 |
Тройник переходной |
13/8" |
13/8" |
7/8" |
| XHP-MR-211-R-138-138-34 |
Тройник переходной |
13/8" |
13/8" |
3/4" |
| XHP-MR-211-R-158-158-138 |
Тройник переходной |
15/8" |
15/8" |
13/8" |
| XHP-MR-211-R-158-158-118 |
Тройник переходной |
15/8" |
15/8" |
11/8" |
| XHP-MR-211-R-158-158-78 |
Тройник переходной |
15/8" |
15/8" |
7/8" |
| XHP-MR-211-R-158-158-34 |
Тройник переходной |
15/8" |
15/8" |
3/4" |
| XHP-MR-211-R-218-218-158 |
Тройник переходной |
21/8" |
21/8" |
15/8" |
|
|

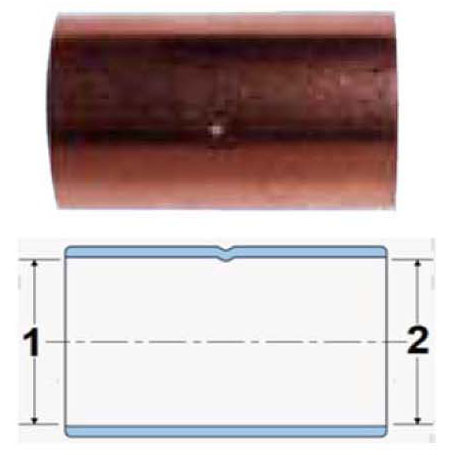

Муфты соединительные.
Тип XHP-MR-200 соединение под пайку СхС (ODFxODF).
Патрубки расширены. Трубы одинакого Ø входят внутрь патрубков муфты.
| Модель |
Наименование |
Размеры |
| 1 |
2 |
| XHP-MR-200-38 |
Муфта |
3/8" |
| XHP-MR-200-12 |
Муфта |
1/2" |
| XHP-MR-200-58 |
Муфта |
5/8" |
| XHP-MR-200-34 |
Муфта |
3/4" |
| XHP-MR-200-78 |
Муфта |
7/8" |
| XHP-MR-200-118 |
Муфта |
1 1/8" |
| XHP-MR-200-138 |
Муфта |
1 3/8" |
| XHP-MR-200-158 |
Муфта |
1 5/8" |
| XHP-MR-200-218 |
Муфта |
2 1/8" |
|
|

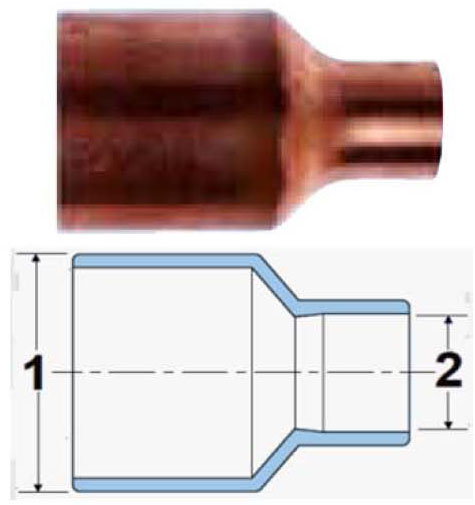

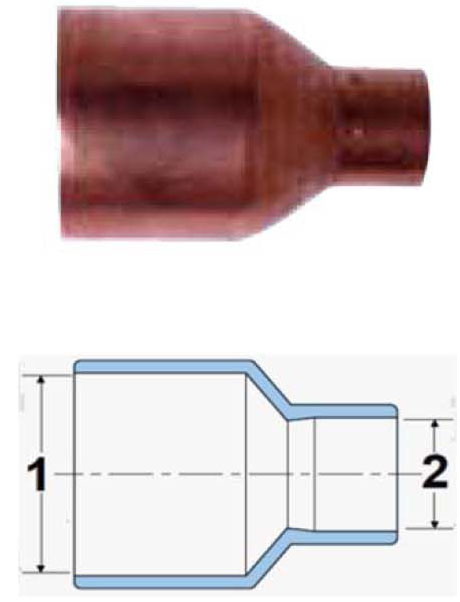

Муфты переходные.
Тип XHP-MR-201-R соединение под пайку СхС (ODFxODF).
Патрубки расширены. Трубы разного Ø входят внутрь патрубков муфты.
| Модель |
Наименование |
Размеры |
| 1 |
2 |
| XHP-MR-201-R-12-38 |
Муфта переходная |
1/2" |
3/8" |
| XHP-MR-201-R-58-12 |
Муфта переходная |
5/8" |
1/2" |
| XHP-MR-201-R-34-58 |
Муфта переходная |
3/4" |
5/8" |
| XHP-MR-201-R-78-34 |
Муфта переходная |
7/8" |
3/4" |
| XHP-MR-201-R-118-78 |
Муфта переходная |
11/8" |
7/8" |
| XHP-MR-201-R-118-12 |
Муфта переходная |
11/8" |
1/2" |
| XHP-MR-201-R-138-118 |
Муфта переходная |
13/8" |
11/8" |
| XHP-MR-201-R-138-78 |
Муфта переходная |
13/8" |
7/8" |
| XHP-MR-201-R-138-58 |
Муфта переходная |
13/8" |
5/8" |
| XHP-MR-201-R-138-34 |
Муфта переходная |
13/8" |
3/4" |
| XHP-MR-201-R-138-12 |
Муфта переходная |
13/8" |
1/2" |
| XHP-MR-201-R-158-138 |
Муфта переходная |
15/8" |
13/8" |
| XHP-MR-201-R-158-118 |
Муфта переходная |
15/8" |
11/8" |
| XHP-MR-201-R-158-78 |
Муфта переходная |
15/8" |
7/8" |
| XHP-MR-201-R-158-34 |
Муфта переходная |
15/8" |
3/4" |
| XHP-MR-201-R-218-138 |
Муфта переходная |
21/8" |
13/8" |
| XHP-MR-201-R-218-158 |
Муфта переходная |
21/8" |
15/8" |
|
|
Муфты переходные однораструбные.
Тип XHP-MR-218 - соединение FTGхС (ODMxODF).
Расширен только второй патрубок. Труба с расширенным патрубком надевается на первый патрубок муфты, а в расширенный второй патрубок муфты входит труба.
| Модель |
Наименование |
Размеры |
| 1 |
2 |
| XHP-MR-218-FTG-12-38 |
Муфта переходная однораструбная |
1/2" |
3/8" |
| XHP-MR-218-FTG-58-38 |
Муфта переходная однораструбная |
5/8" |
3/8" |
| XHP-MR-218-FTG-58-12 |
Муфта переходная однораструбная |
5/8" |
1/2" |
| XHP-MR-218-FTG-34-38 |
Муфта переходная однораструбная |
3/4" |
3/8" |
| XHP-MR-218-FTG-34-12 |
Муфта переходная однораструбная |
3/4" |
1/2" |
| XHP-MR-218-FTG-34-58 |
Муфта переходная однораструбная |
3/4" |
5/8" |
| XHP-MR-218-FTG-78-38 |
Муфта переходная однораструбная |
7/8" |
3/8" |
| XHP-MR-218-FTG-78-12 |
Муфта переходная однораструбная |
7/8" |
1/2" |
| XHP-MR-218-FTG-78-58 |
Муфта переходная однораструбная |
7/8" |
5/8" |
| XHP-MR-218-FTG-78-34 |
Муфта переходная однораструбная |
7/8" |
3/4" |
| XHP-MR-218-FTG-118-12 |
Муфта переходная однораструбная |
1 1/8" |
1/2" |
| XHP-MR-218-FTG-118-58 |
Муфта переходная однораструбная |
1 1/8" |
5/8" |
| XHP-MR-218-FTG-118-34 |
Муфта переходная однораструбная |
1 1/8" |
3/4" |
| XHP-MR-218-FTG-118-78 |
Муфта переходная однораструбная |
1 1/8" |
7/8" |
| XHP-MR-218-FTG-138-58 |
Муфта переходная однораструбная |
1 3/8" |
5/8" |
| XHP-MR-218-FTG-138-78 |
Муфта переходная однораструбная |
1 3/8" |
7/8" |
| XHP-MR-218-FTG-138-118 |
Муфта переходная однораструбная |
1 3/8" |
1 1/8" |
| XHP-MR-218-FTG-158-78 |
Муфта переходная однораструбная |
1 5/8" |
7/8" |
| XHP-MR-218-FTG-158-138 |
Муфта переходная однораструбная |
1 5/8" |
1 3/8" |
| XHP-MR-218-FTG-158-118 |
Муфта переходная однораструбная |
1 5/8" |
1 1/8" |
| XHP-MR-218-FTG-218-78 |
Муфта переходная однораструбная |
2 1/8" |
7/8" |
| XHP-MR-218-FTG-218-118 |
Муфта переходная однораструбная |
2 1/8" |
1 1/8" |
| XHP-MR-218-FTG-218-138 |
Муфта переходная однораструбная |
2 1/8" |
1 3/8" |
| XHP-MR-218-FTG-218-158 |
Муфта переходная однораструбная |
2 1/8" |
1 5/8" |
|
|

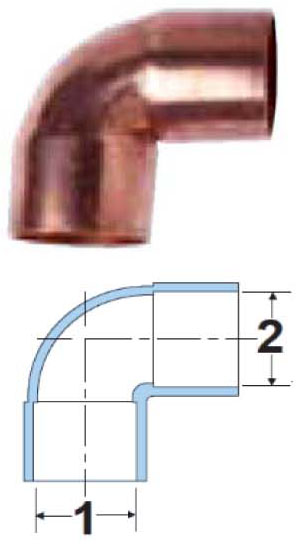

Уголок под 90°.
Тип XHP-MR-207-С - соединение под пайку СхС (ODFxODF).
Патрубки расширены. Трубы одинаково Ø входят в патрубки уголка.
| Модель |
Наименование |
Размеры |
| 1 |
2 |
| XHP-MR-207-C-38 |
Уголок 90° двухраструбный |
3/8" |
| XHP-MR-207-C-12 |
Уголок 90° двухраструбный |
1/2" |
| XHP-MR-207-C-58 |
Уголок 90° двухраструбный |
5/8" |
| XHP-MR-207-C-34 |
Уголок 90° двухраструбный |
3/4" |
| XHP-MR-207-C-78 |
Уголок 90° двухраструбный |
7/8" |
| XHP-MR-207-C-118 |
Уголок 90° двухраструбный |
1 1/8" |
| XHP-MR-207-C-138 |
Уголок 90° двухраструбный |
1 3/8" |
| XHP-MR-207-C-158 |
Уголок 90° двухраструбный |
1 5/8" |
| XHP-MR-207-C-218 |
Уголок 90° двухраструбный |
2 1/8" |
|
|

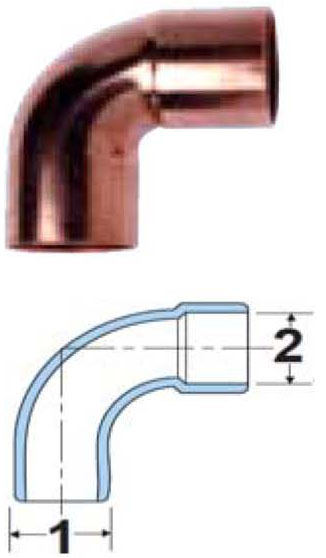

Уголок под 90° однораструбный.
Тип XHP-MR-207-C2 - соединение под пайку FTGхС (ODMxODF).
Расширен только второй патрубок. Труба с расширенным патрубком надевается на первый патрубок уголка, а в расширенный второй патрубок уголка входит труба.
| Модель |
Наименование |
Размеры |
| 1 |
2 |
| XHP-MR-207-C2-38 |
Уголок 90° однораструбный |
3/8" |
| XHP-MR-207-C2-12 |
Уголок 90° однораструбный |
1/2" |
| XHP-MR-207-C2-58 |
Уголок 90° однораструбный |
5/8" |
| XHP-MR-207-C2-34 |
Уголок 90° однораструбный |
3/4" |
| XHP-MR-207-C2-78 |
Уголок 90° однораструбный |
7/8" |
| XHP-MR-207-C2-118 |
Уголок 90° однораструбный |
1 1/8" |
| XHP-MR-207-C2-138 |
Уголок 90° однораструбный |
1 3/8" |
| XHP-MR-207-C2-158 |
Уголок 90° однораструбный |
1 5/8" |
| XHP-MR-207-C2-218 |
Уголок 90° однораструбный |
2 1/8" |
|
|

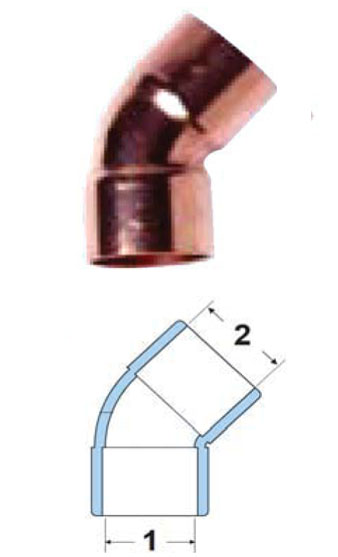

Уголок под 45°.
Тип XHP-MR-206-C - соединение под пайку CхС (ODFxODF).
Патрубки расширены. Трубы одинаково Ø входят в патрубки уголка.
| Модель |
Наименование |
Размеры |
| 1 |
2 |
| XHP-MR-206-2-38 |
Уголок 45° двухраструбный |
3/8" |
| XHP-MR-206-2-12 |
Уголок 45° двухраструбный |
1/2" |
| XHP-MR-206-2-58 |
Уголок 45° двухраструбный |
5/8" |
| XHP-MR-206-2-34 |
Уголок 45° двухраструбный |
3/4" |
| XHP-MR-206-2-78 |
Уголок 45° двухраструбный |
7/8" |
| XHP-MR-206-2-118 |
Уголок 45° двухраструбный |
1 1/8" |
| XHP-MR-206-2-138 |
Уголок 45° двухраструбный |
1 3/8" |
| XHP-MR-206-2-158 |
Уголок 45° двухраструбный |
1 5/8" |
| XHP-MR-206-2-218 |
Уголок 45° двухраструбный |
2 1/8" |
|
|

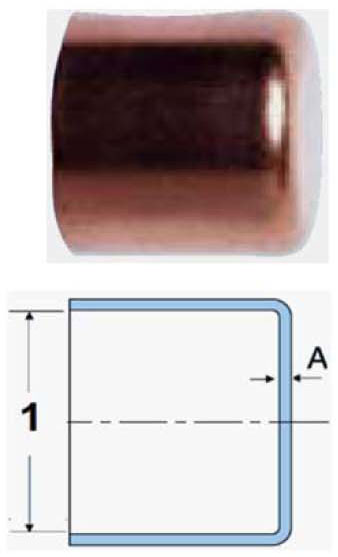

Заглушка-колпачок.
Тип XHP-MR-217 - соединение под пайку С (ODF).
Медная заглушка-колпачок одевается на трубу.
| Модель |
Наименование |
Размеры |
| 1 |
A |
| XHP-MR-217-38 |
Заглушка-колпачок |
3/8" |
0,85 |
| XHP-MR-217-12 |
Заглушка-колпачок |
1/2" |
0,85 |
| XHP-MR-217-58 |
Заглушка-колпачок |
5/8" |
1,05 |
| XHP-MR-217-34 |
Заглушка-колпачок |
3/4" |
1,3 |
| XHP-MR-217-78 |
Заглушка-колпачок |
7/8" |
1,5 |
| XHP-MR-217-118 |
Заглушка-колпачок |
1 1/8" |
1,9 |
| XHP-MR-217-138 |
Заглушка-колпачок |
1 3/8" |
2,3 |
| XHP-MR-217-158 |
Заглушка-колпачок |
1 5/8" |
2,7 |
| XHP-MR-217-218 |
Заглушка-колпачок |
2 1/8" |
2,7 |
|
|
|
