Пластинчатые теплообменники HBL95A

Пластинчатые меднопаяные теплообменники Baode серии HBL95A со встроенным дистрибьютором хладагента отличаются эффективностью теплопередачи и компактностью.

Применение в качестве:

конденсатора;
испарителя.

Технические характеристики

Направление потока: параллельное
Материал пластин: нержавеющая сталь SS304 / SS316
Материал соединений: нержавеющая сталь SS304
Припой: медь / никель
Утвержденные сертификаты: UL, CE, BV, DNV, GL, ISO9001, ISO14001

Max. расход: 39,0 м³/ч
Фреон: R-22, R-401, R-407, R-515A
Max. / Min. температура: 200 / 190 °C
Max. давление: 30 / 45 бар

Модель

Кол-во пластин (шт)

Производительность (кВт)

Потеря давления (кПа) **

Габариты (мм)

Диаметры присоед. трубопров (дюйм)

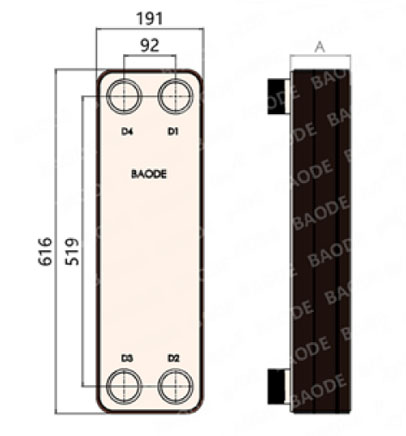

Чертеж

Ипаритель

Конденсатор

жидкость

хладагент

HBL95A

63,8

60,6

36 / 30

616×191×129

G2″

1 1/8″ - 1 5/8″ пайка

79,0

73,4

38 / 31

616×191×152

93,8

85,2

40 / 31

616×191×176

107,0

98,0

41 / 32

616×191×200

120,0

111,7

42 / 32

616×191×223

100

133,0

125,0

42 / 33

616×191×250

110

143,1

137,4

43 / 33

616×191×270

130

166,3

160,0

44 / 34

616×191×317

** - Потеря давления дана по потоку жидкости (воды) (испаритель/конденсатор).

Примеры соединений:
