Пластинчатые теплообменники HBL60E

Пластинчатые меднопаяные теплообменники Baode серии HBL60E со встроенным дистрибьютором хладагента отличаются эффективностью теплопередачи и компактностью.

Применение в качестве испарителя.

Технические характеристики

Направление потока: параллельное
Материал пластин: нержавеющая сталь SS304 / SS316
Материал соединений: нержавеющая сталь SS304
Припой: медь / никель
Утвержденные сертификаты: UL, CE, BV, DNV, GL, ISO9001, ISO14001

Max. расход: 12,7 м³/ч
Фреон: R-22, R-401, R-407, R-515A
Max. / Min. температура: 200 / 190 °C
Max. давление: 30 / 45 бар

Модель

Кол-во пластин (шт)

Производительность (кВт)

Потеря давления (кПа) **

Габариты (мм)

Диаметры присоед. трубопров (дюйм)

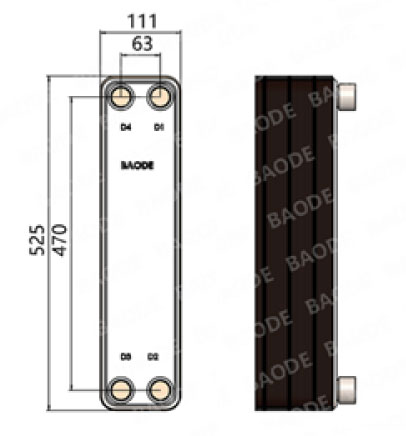

Чертеж

Ипаритель

Конденсатор

жидкость

хладагент

HBL60E

25,0

—

37,3 / —

525×111×77

1 1/4″ - 1 1/4″ резьба

1 1/8″ пайка

7/8″ - 1 3/8″ пайка

29,0

—

40,6 / —

525×111×86

34,1

—

43,1 / —

525×111×100

37,5

—

43,0 / —

525×111×109

43,0

—

44,8 / —

525×111×122

52,0

—

46,6 / —

525×111×144

61,0

—

48,6 / —

525×111×167

70,0

—

50,6 / —

525×111×189

79,0

—

53,9 / —

525×111×212

100

88,0

—

55,3 / —

525×111×235

** - Потеря давления дана по потоку жидкости (воды) (испаритель/конденсатор).
