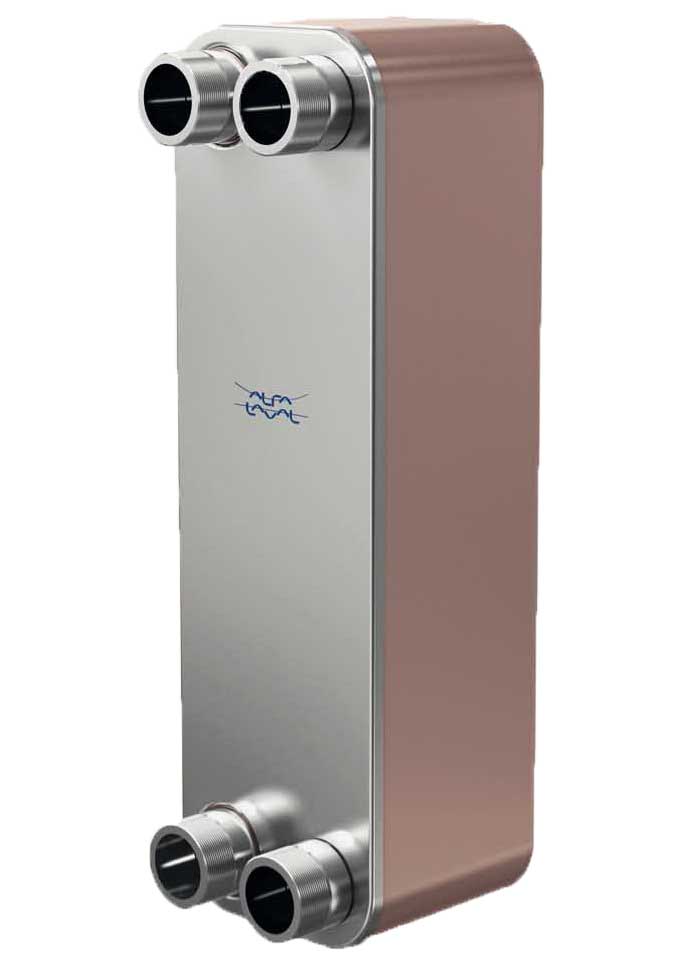

Пластинчатые теплообменники CB110-CBH110

Паяные пластинчатые теплообменники Alfa Laval CB отличаются эффективностью теплопередачи и занимают много места.

Применение

•      Нагрев и охлаждение в системе ОВКВ

•      Замораживание

•      Охлаждение масла

•      Нагрев и охлаждение в промышленности

 Преимущества

•      Компактное исполнение

•      Простота монтажа

•      Возможность самоочистки

•      Низкая потребность в уходе и обслуживании

•      Все изделия испытываются давлением на прочность и плотность

•      Без использования прокладки

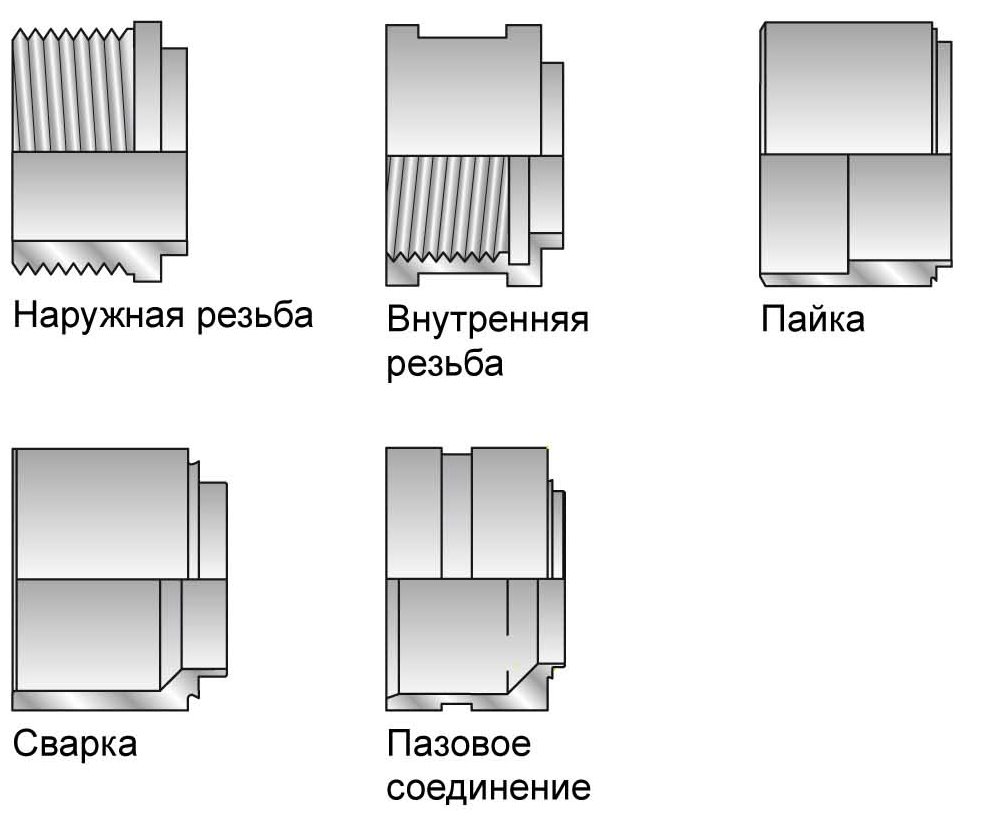

Конструкция                                                Примеры соединений

Материал припоя герметизирует и удерживает пластины вместе на точках соприкосновения. Это обеспечивает оптимальную эффективность теплопередачи и сопротивление давлению.

Использование передовых технологий проектирования и обширные испытания гарантируют высокие эксплуатационные характеристики и максимально возможный срок службы.

Имеются различные классы давления для различных потребностей.

Каждый теплообменник, создаваемый на базе стандартных компонентов и модульной концепции, изготавливается по заказу для удовлетворения конкретных потребностей каждой отдельной установки.

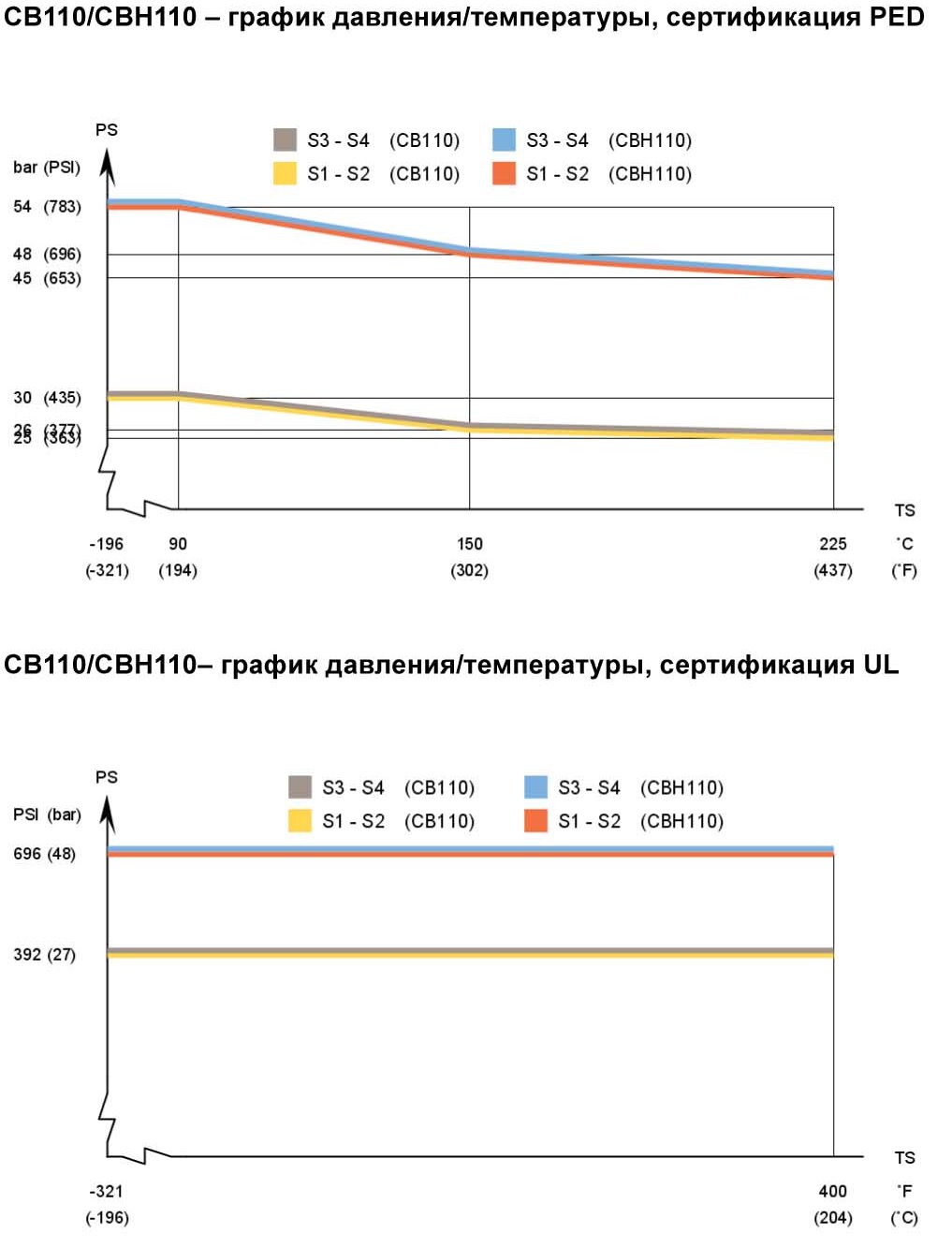

 Технические характеристики                            Расчетное давление и температура



Стандартные материалы
Накладки			Нержавеющая сталь
Соединения			Нержавеющая сталь
Пластины			Нержавеющая сталь
Твердый припой			Медь

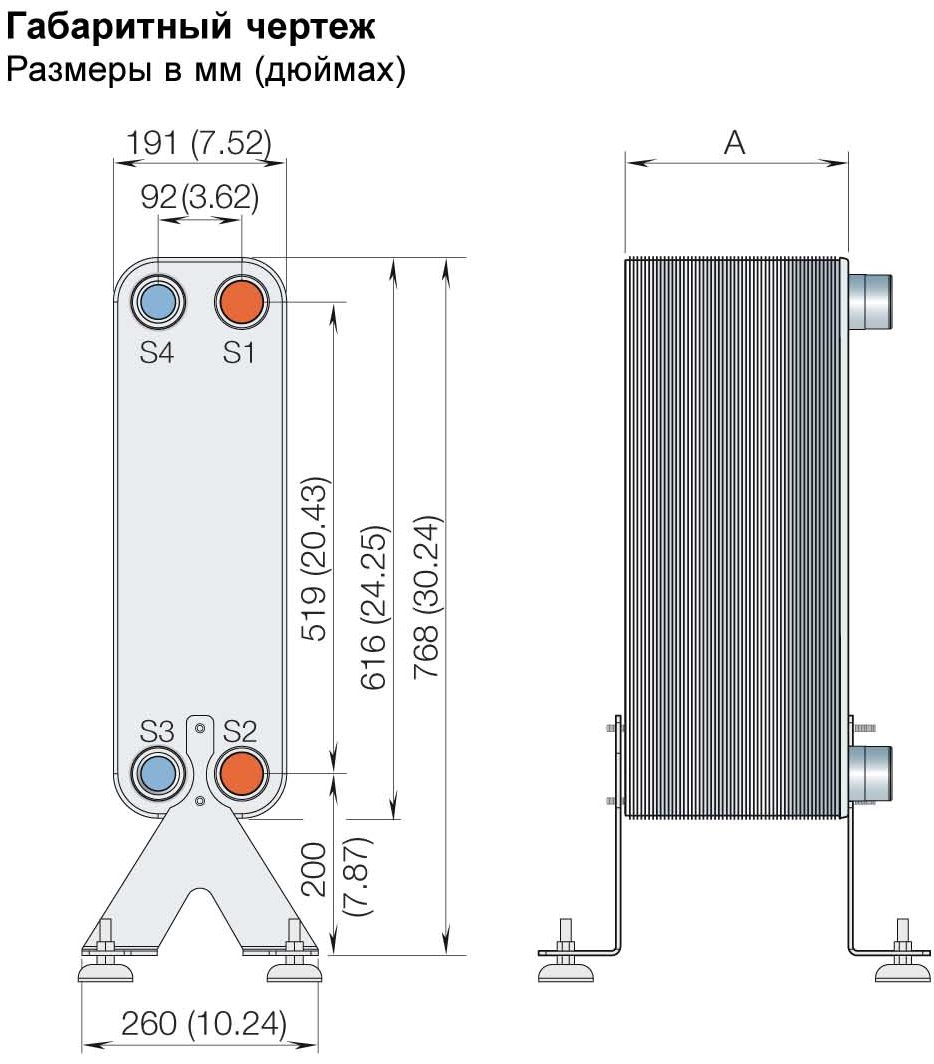

Размеры и масса¹
Размер (мм)			15 + (2.56 * n)
Размер (дюймов)			0.59 + (0.1 * n)
Масса (кг)²			4.82 + (0.35 * n)
Масса (фунтов)²			10.63 + (0.77 * n)
1. n = количество пластин
2. Без соединений
Стандартные данные
Объем на один канал, л			0.21 (0.054)
(галлонов)
Максимальная крупность			1.2 (0.047)
частиц, мм (дюймов)
Макс. расход¹ м³/ч			51 (224)
(галлонов в минуту)
Направление потока			Паралельно
Мин. кол-во пластин			10
Макс. кол-во пластин			240
1. Воды при 5 м/с (16.4 фута/с) (скорость в месте соединения)





Предназначен для работы в условиях полного вакуума

Имеются пластинчатые теплообменники Alfa Laval с широкой номенклатурой сертификатов для сосудов, работающих под давлением.







Ваши вопросы технического и коммерческого характера по пластинчатым теплообменникам Alfa Laval просим направлять Маргелову Георгию — vactekh@mail.ru
