Пластинчатые теплообменники AC70X-ACH70X

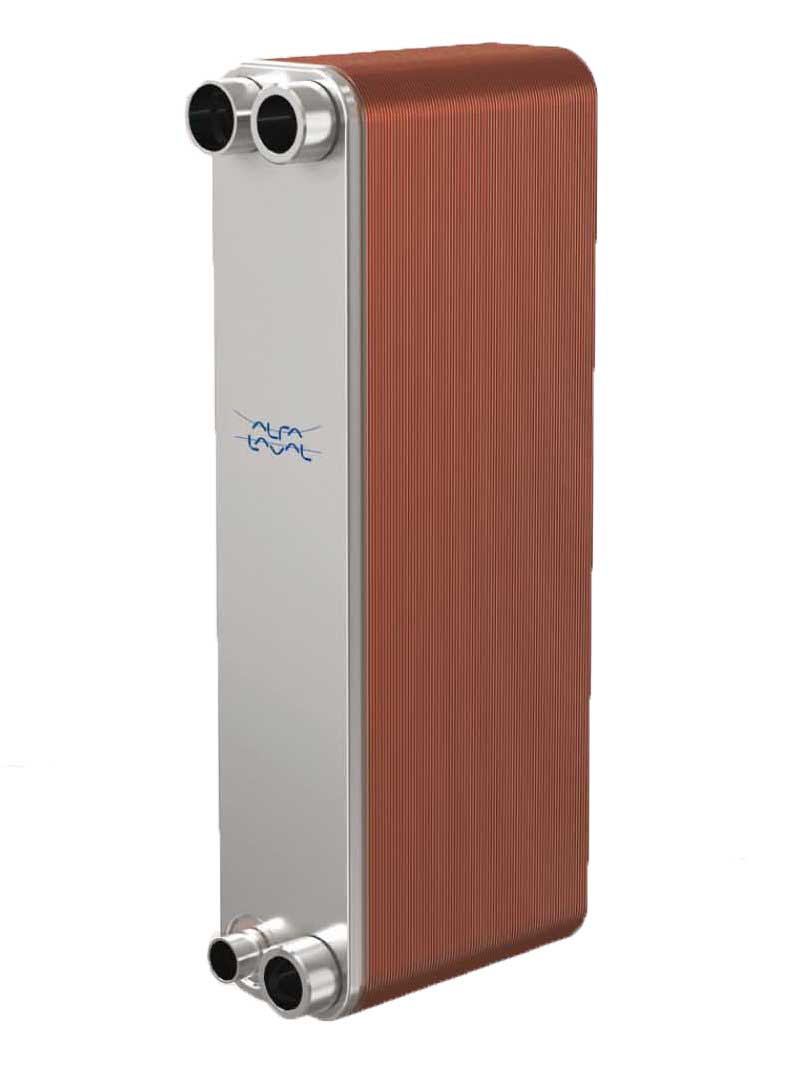

Паяные пластинчатые теплообменники Alfa Laval AC отличаются эффективностью теплопередачи и не занимают много места. Они специально предназначены для работы в системах кондиционирования воздуха и холодильных установках и применяются в качестве теплообменников, испарителей и конденсаторов в чиллерах и тепловых насосах.

Применение

•      Испаритель

•      Конденсатор

•      Каскадные системы

•      Теплообменник

 Преимущества

•      Компактное исполнение

•      Простота монтажа

•      Возможность самоочистки

•      Низкая потребность в уходе и обслуживании

•      Все изделия испытываются давлением на прочность и плотность

•      Без использования прокладки

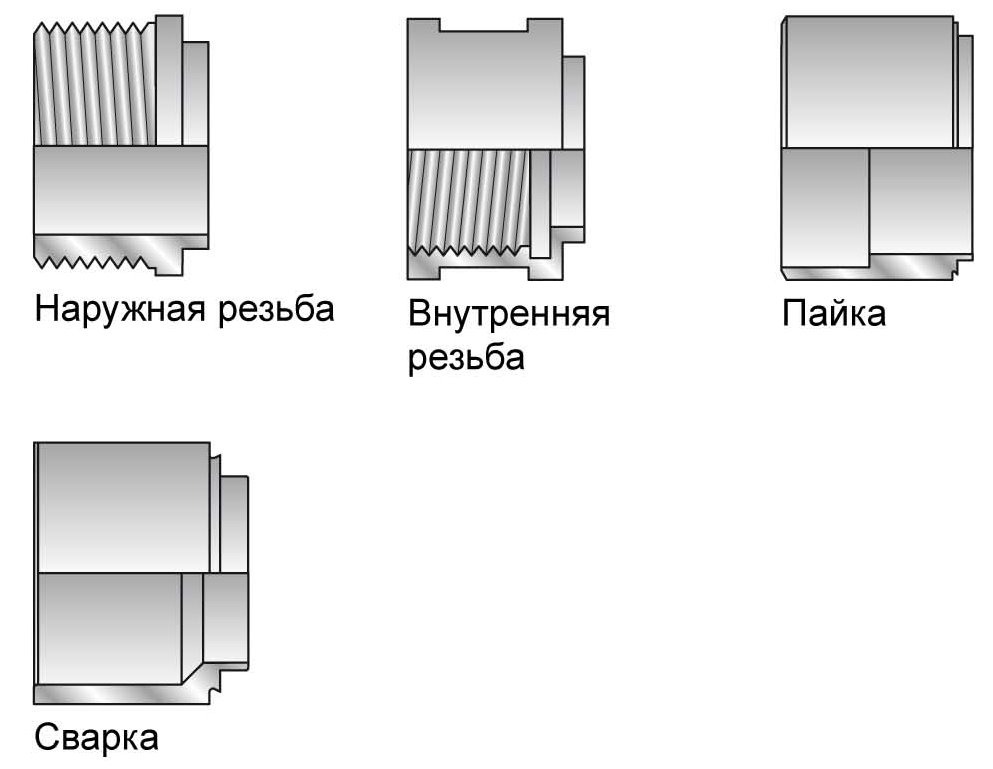

Конструкция                                                Примеры соединений

Материал припоя герметизирует и удерживает пластины вместе на точках соприкосновения. Это обеспечивает оптимальную эффективность теплопередачи и сопротивление давлению. Использование передовых технологий проектирования и обширные испытания гарантируют высокие эксплуатационные характеристики и максимально возможный срок службы.

Имеются различные классы давления для различных потребностей.

Встроенная система распределения обеспечивает равномерное распределение хладагента по всему пакету пластин.

Каждый теплообменник, создаваемый на базе стандартных компонентов и модульной концепции, изготавливается по заказу для удовлетворения конкретных потребностей каждой отдельной установки.

Подходит для использования с большинством гидрофтороуглеродных (HFC) и гидрофтороолефиновых (HFO) хладагентов и натуральных хладагентов.

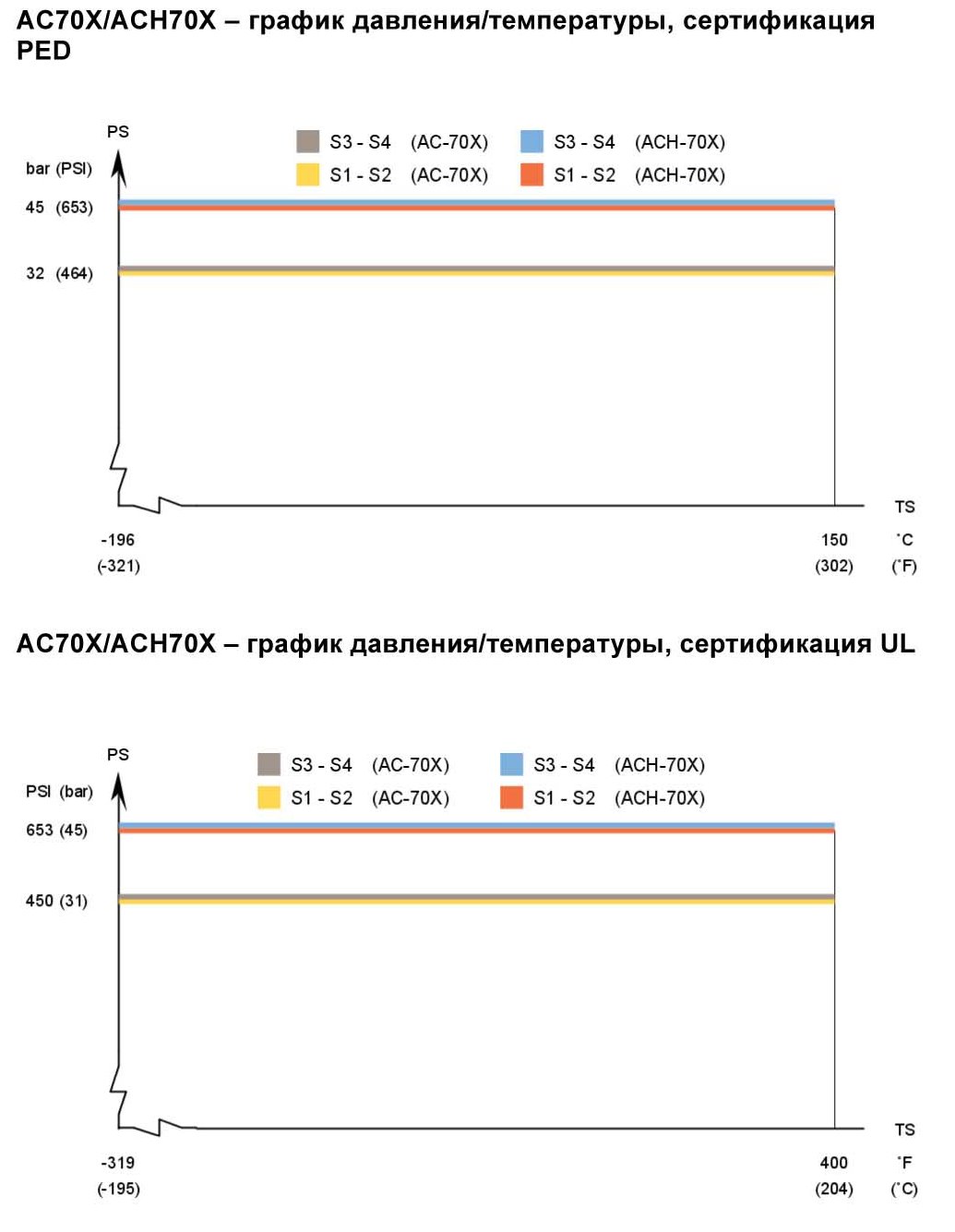

 Технические характеристики                                     Расчетное давление и температура



Стандартные материалы
Накладки			Нержавеющая сталь
Соединения			Нержавеющая сталь
Пластины			Нержавеющая сталь
Твердый припой			Медь

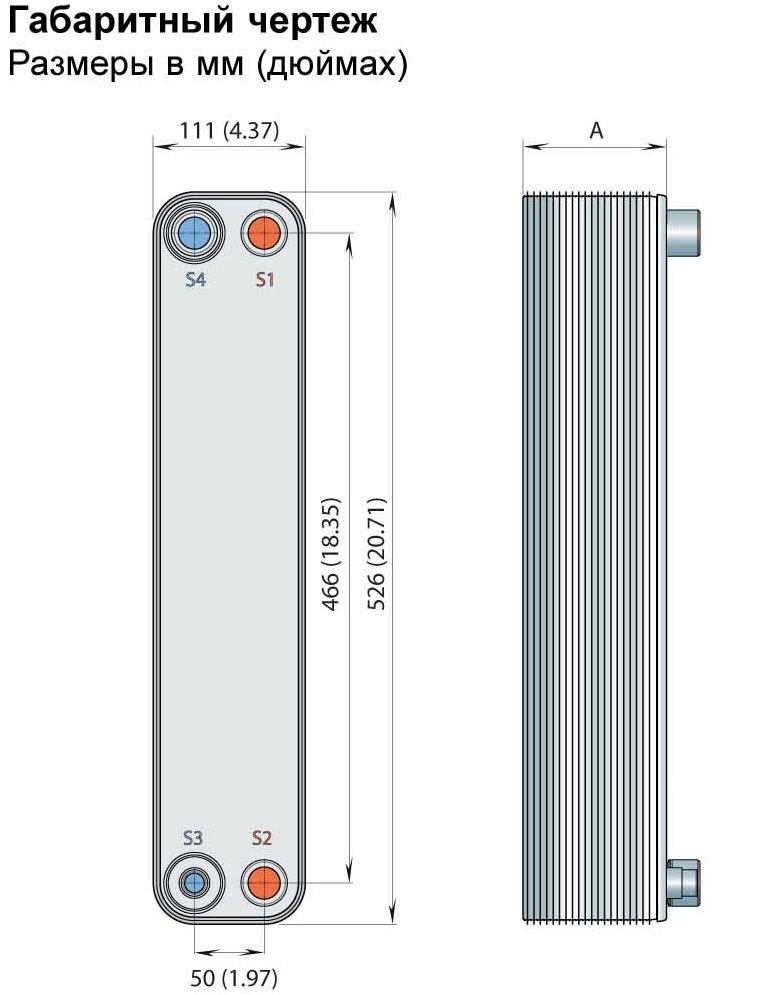

Размеры и масса¹
Размер (мм)			11 + (2.3 * n)
Размер (дюймов)			0.43 + (0.09 * n)
Масса (кг)²			1.9 + (0.18 * n)
Масса (фунтов)²			4.19 + (0.4 * n)
1. n = количество пластин
2. Без соединений
Стандартные данные
Объем на один канал, л			0.095 (0.025)
(галлонов)
Максимальная крупность			1 (0.039)
частиц, мм (дюймов)
Макс. расход¹ м³/ч			14 (62)
(галлонов в минуту)
Направление потока			Паралельно
Мин. кол-во пластин			4
Макс. кол-во пластин			124
1. Воды при 5 м/с (16.4 фута/с) (скорость в месте соединения)

 Предназначен для работы в условиях полного вакуума

Имеются пластинчатые теплообменники Alfa Laval с широкой номенклатурой сертификатов для сосудов, работающих под давлением.
