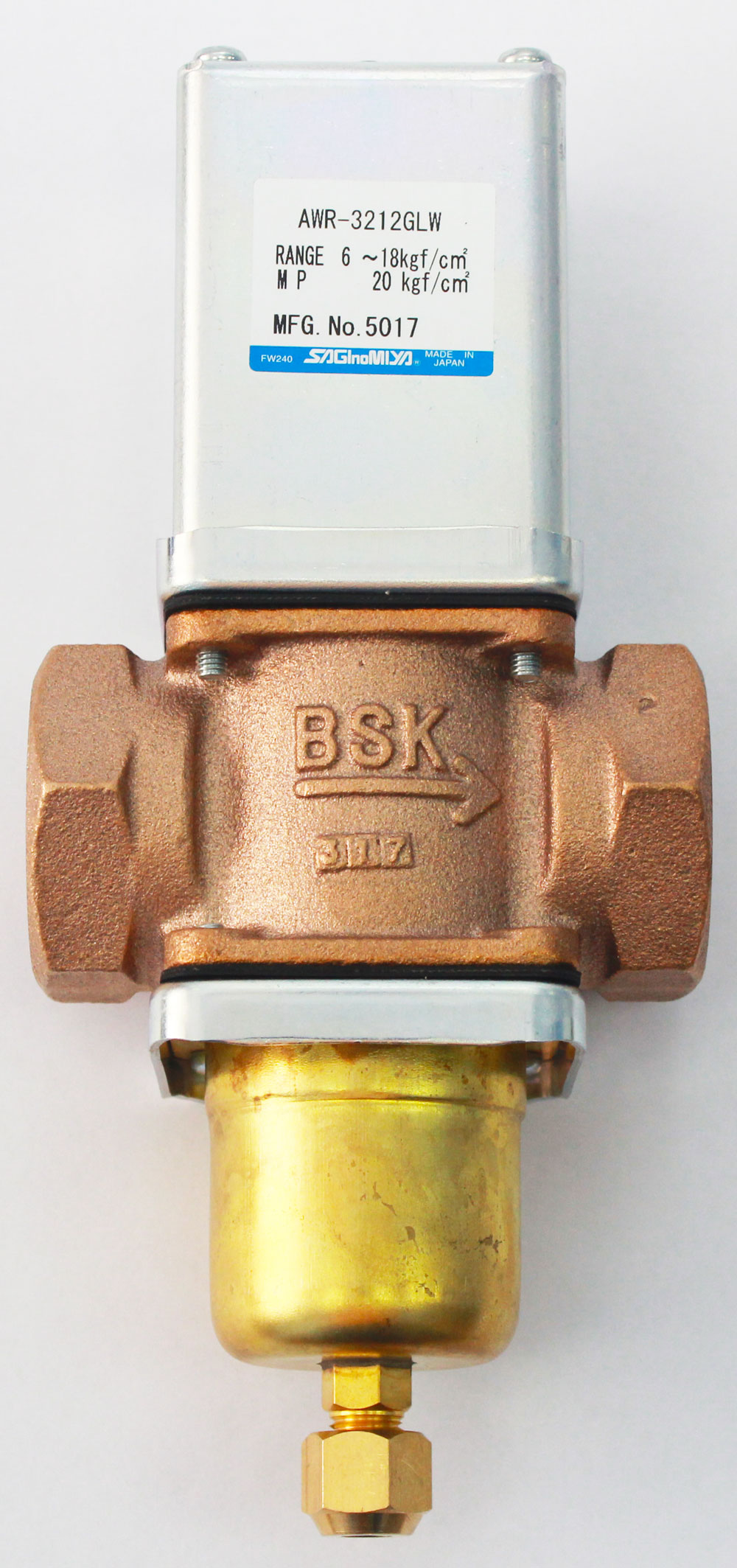

Регуляторы давления конденсации на воду серий «AWR» и «GWR».





Общая характеристика:



Регуляторы давления конденсации AWR открываются при повышении давления хладагента.

Регуляторы давления конденсации GWR закрываются при повышении давления хладагента.

Максимальное рабочее давление хладагента — 20 бар.

Максимальная температура воды — 60 оС.

Максимальное давление воды — 10 бар.

Положение установки в трубопроводе подачи воды — «до» или «после» конденсатора.

Регуляторы с корпусом, изготовленным из бронзы, могут использоваться для воды и рассолов.

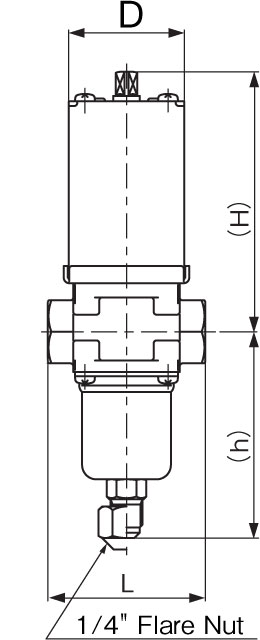

Тип Соединение по воде (FPT) Габаритные размеры (мм) Диапазон давления хладагента (бар) Заводская уставка (бар) Материал корпуса
H h L D

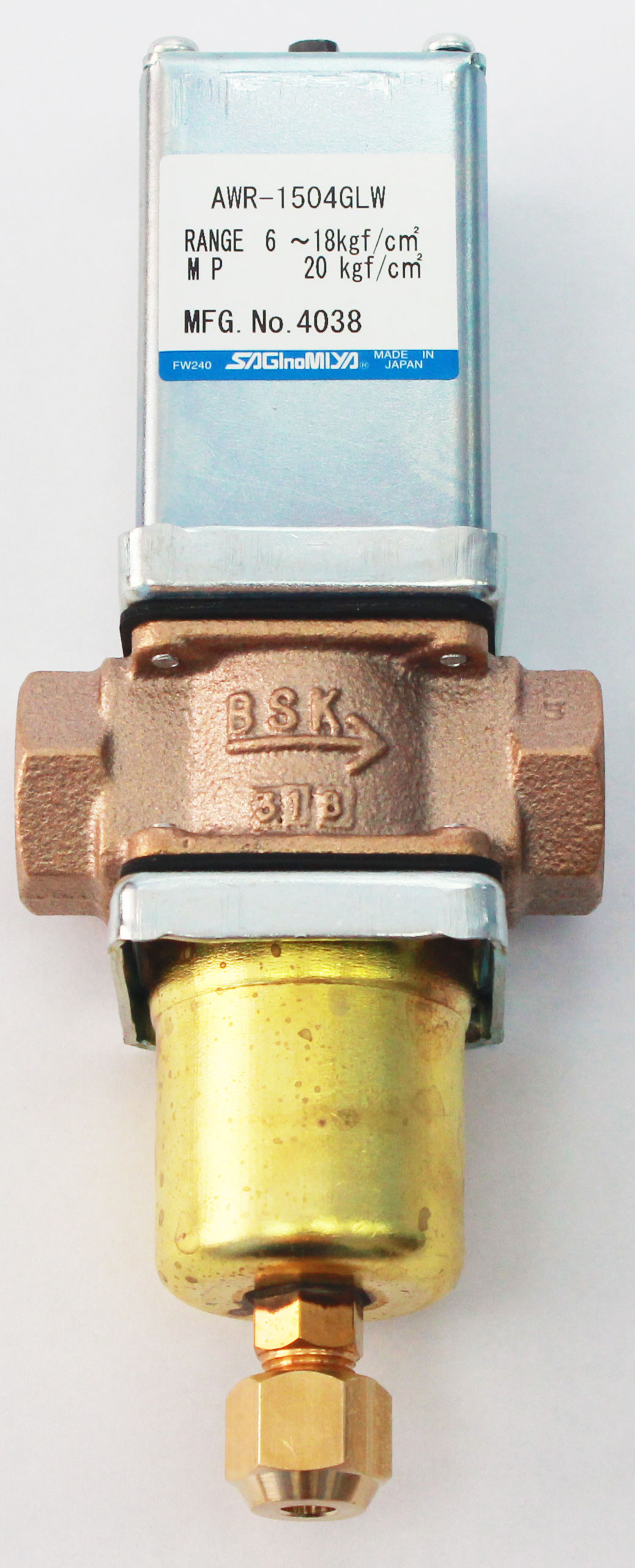

AWR 1504GLW 1/2" 100 83 70 42 5,9-17,6 7,4 бронза
AWR 2006GLW 3/4" 104 87 80 42
AWR 2510GLW 1" 116 97 90 59
GWR 1504GLW 1/2" 100 83 70 42
GWR 2006GLW 3/4" 104 87 80 42
GWR 2510GLW 1" 116 97 90 59

Внимание! Не допускается наличие пульсаций паров хладагента внутри регулятора, поэтому длина капилярной трубки, соединяющей регулятор и трубопровод, должна быть не менее 1м.

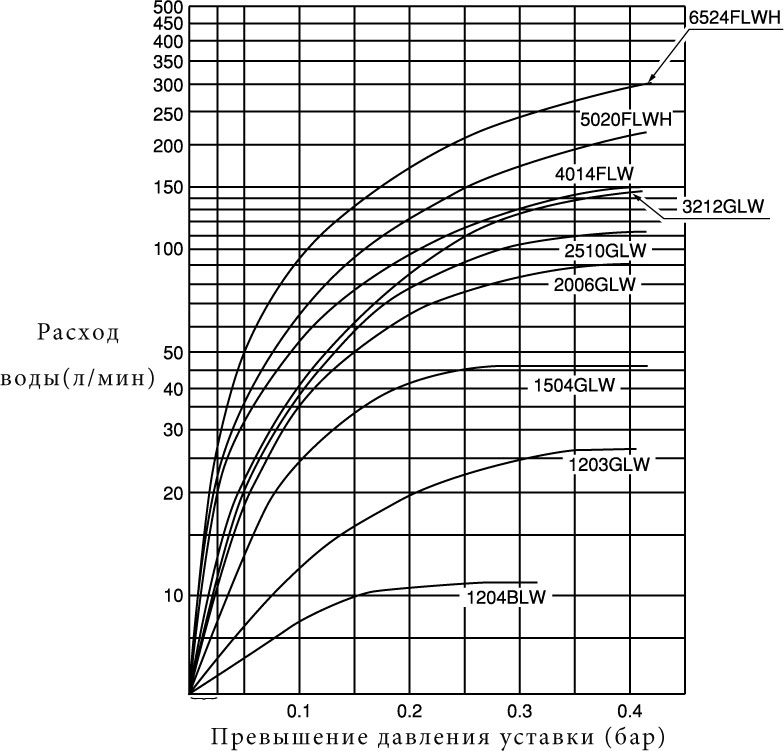

Методика подбора регуляторов давления.



Перепад давления воды на регуляторе (бар) Поправочный коэффициент
2 1,4
1 1
0,3 0,55
0,5 0,7
0,7 0,8

Внимание! Для стабильной работы регулятора (во избежание пульсаций) его выбор осуществляется так, чтобы при необходимом расходе воды через конденсатор превышение давления уставки составляло не менее 1-2 бар.

Пример подбора регулятора.

Исходные данные:

Перепад давления по воде — не более 0,5 бар

Расход воды через конденсатор — 25 л/мин

Порядок подбора:

Используя таблицу поправочных коэффициентов (см. выше) находим коэффициент для заданного перепада давления на регуляторе по воде. Для dPвод=0,5 бар К=0,7

Расчетный расход воды 25 / 0,7 = 35 л/мин

Необходимый регулятор — 1504GLW (см. таблицу)

Значение даны при перепаде давления воды на регуляторе — 1 бар.
