Регуляторы давления конденсации ПХС для охлаждаемых жидкостью конденсаторов
|

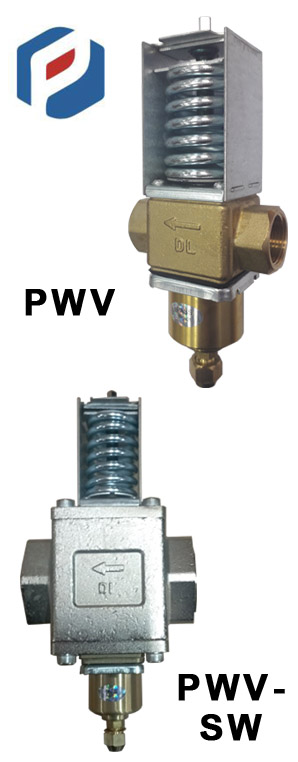

В 2022 году компанией «ПХС» был разработан модельный ряд регуляторов давления конденсации серии PWV для конденсаторов водяного охлаждения (кожухотрубных и пластинчатых). Регуляторы давления конденсации открываются при повышении давления хладагента.
Регулятор PWV изменяет расход охлаждающей жидкости (воды или другого хладоносителя), подаваемой на вход в конденсатор, с целью поддержания заданной уставки давления конденсации в контуре хладагента.
Уставка давления конденсации может быть изменена регулировочным винтом в диапазоне:
- от 5 до 23 Бар для стандартных регуляторов
- от 15 до 26 Бар для регуляторов, оптимизированных для R410A
Для случаев использования морской воды выпускаются специальная версия регуляторов PWV-SW.
|
 |
Общие характеристики
- Максимальное давление воды: 10 бар
- Максимальная температура воды: +60°С
- Среда: пресная вода (морская вода для серии "-SW")
- Материал корпуса: латунь (никелированные внутренние детали для серии "-SW")
- Применимые хладагенты: R134a, R22, R407C, R404A/507, R410A
|
Регуляторы PWV находят широкое применение как в стационарных холодильных установках и чиллерах с конденсаторами водяного охлаждения, так и в холодильных системах морских судов.
Технические характеристики регуляторов давления конденсации серии PWV
| Тип |
Соединение по воде, G |
Габаритные размеры, мм |
Коэф. потока Kv, м³/ч |
Диапазон давления хладагента, бар |
Заводская уставка, бар |
Max. рабочее давление, бар |
| H1 |
h |
L |
D |
| PWV 1/2G |
1/2″ |
113 |
87 |
85 |
45 |
2,5 |
5 - 23 |
20 |
26 |
| PWV 3/4G |
3/4″ |
113 |
87 |
85 |
45 |
3,2 |
| PWV 1G |
1″ |
136 |
104 |
100 |
54 |
5 |
| PWV 11/4G |
1-1/4″ |
146 |
124 |
130 |
54 |
8 |
| PWV 11/2G |
1-1/2″ |
146 |
124 |
130 |
54 |
10 |
| PWV 2G |
2″ |
146 |
124 |
130 |
54 |
15 |
Регуляторы для R410A
|
| PWV 1/2G-L |
1/2″ |
113 |
87 |
85 |
45 |
2,5 |
15 - 26 |
24 |
29 |
| PWV 3/4G-L |
3/4″ |
113 |
87 |
85 |
45 |
3,2 |
| PWV 1G-L |
1″ |
136 |
104 |
100 |
54 |
5 |
Регуляторы для использования с морской водой
|
| PWV 1/2G-SW |
1/2″ |
113 |
87 |
85 |
45 |
2,5 |
5 - 23 |
20 |
26 |
| PWV 3/4G-SW |
3/4″ |
113 |
87 |
85 |
45 |
3,2 |
| PWV 1G-SW |
1″ |
136 |
104 |
100 |
54 |
5 |
| PWV11/4G-SW |
1-1/4″ |
146 |
124 |
130 |
54 |
8 |
| PWV11/2G-SW |
1-1/2″ |
146 |
124 |
130 |
54 |
10 |
Методика подбора регуляторов давления конденсации серии PWV
 |
Пример подбора регулятора.
Исходные данные:
Перепад давления по воде не более 0,7 бар
Расход воды через конденсатор 4м³/ч
Порядок подбора:
Используя таблицу поправочных коэффициентов (см. ниже), находим коэффициент для заданного перепада давления на регуляторе по воде.
Для dP воды=0,7 бар ⇒ K=0,8
Расчетный расход воды 4 / 0,8 = 5 м³/ч

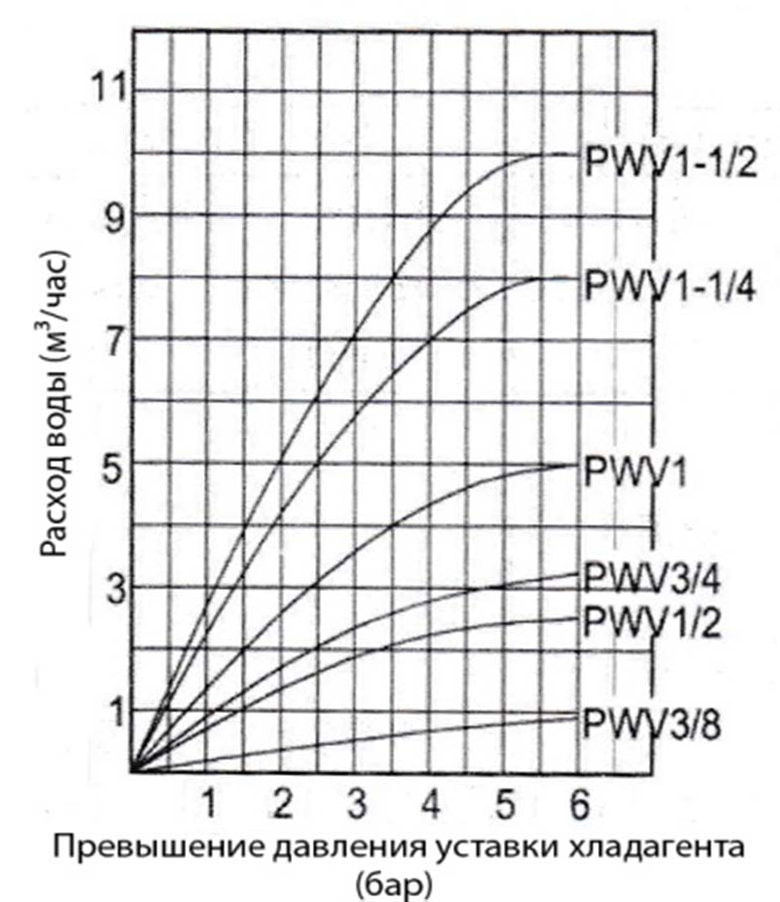

Необходимый регулятор — PWV 11/4G (превышение уставки 2,5 бар)
| Перепад давления воды на регуляторе, бар |
Поправочный коэффициент для расхода воды |
| 2 |
1,4 |
| 1 |
1 |
| 0,3 |
0,55 |
| 0,5 |
0,7 |
| 0,7 |
0,8 |
Значения даны при перепаде давления воды на 1 бар.
|
|
