Труба гибкая AIDALIN для холодильной техники

Гибкие термопластиковые трубки «AIDALIN« используются при изготовлении холодильных агрегатов многими ведущими мировыми производителями.

Компания «ПХС« провела тестирование и начала серийное использование гибких капиллярных трубок AIDALIN DN4 при производстве собственных чиллеров и холодильных агрегатов в 2023 году.

Преимущества и технические особенности:

  • высокая степень надежности трубок благодаря использованию толстостенных высококачественных материалов:
    как термопластиковой трубки, так и соединительных фитингов;
  • повышение технологичности процессов сборки холодильных агрегатов при использовании гибких трубок AIDALIN;
  • в случаях большой вибронагруженности соединяемых компонентов холодильной системы более высокая стойкость гибких трубок AIDALIN в сравнении с медными трубками;
  • максимальная проницаемость одного погонного метра трубки DN2 согласно стандарту EN1736-2008, ISO13971 - 0,5 г/год;
  • могут использоваться с хладагентами R134a, R404A/R507, R407С, R410A, R1234yf, R290, R744(CO2), R600.

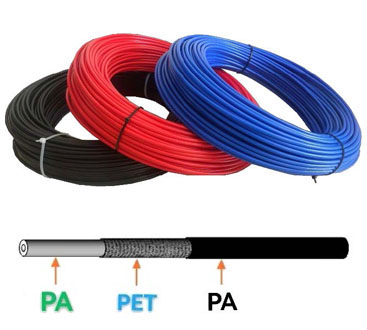

Характеристики гибких капиллярных трубок

Синтетическое масло: R134a, R404A/R507, R407A, R407B, R407C, R410A, R290, R744 (CO2)

Минеральное масло: R-22

Цены на трубки Aidalin

Модель Цвет Внутренний диаметр Наружный диаметр (мм) Min. радиус изгиба (мм) Max. допустимое рабочее давление Допускаемая температура
бар МПа psi Min., °C Max., °C
41000100 черный DN2 5,9 10 60 6 870 -40 +130
41000100-B синий
41000100-R красный
41000100-OR рыжий
41000101 черный DN4 8,2 25 45 4,5 655
41000101-B синий
41000101-R красный
41000101-OR рыжий
42000080 черный DN6 11,9 55 45 4,5 655

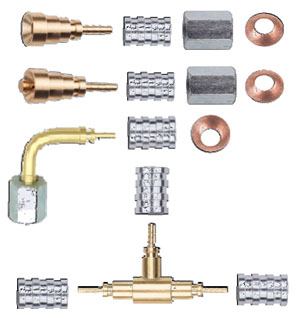

Фитинги для гибких капиллярных трубок DN2
Момент затяжки для гаек: 1/4 SAE — 11...14N.m, 3/8 SAE — 20...25N.m, 1/2 SAE — 34...47N.m

Код заказа Наименование
2001 Фитинг прямой 1/4 SAE с прокладкой DN2 (стальная гайка)
2002-D Фитинг прямой 1/4 SAE с депрессором и прокладкой DN2 (стальная гайка)
2003 Фитинг угловой 90° 1/4 SAE с прокладкой DN2 (стальная гайка)
2003-D Фитинг угловой 90° 1/4 SAE с депрессором и прокладкой DN2 (стальная гайка)
2004 Фитинг Т-образный без прокладок

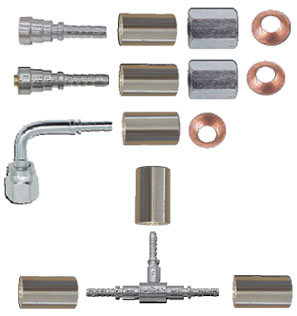

Фитинги для гибких капиллярных трубок DN4
Момент затяжки для гаек: 1/4 SAE — 11...14N.m, 3/8 SAE — 20...25N.m, 1/2 SAE — 34...47N.m

Код заказа Наименование
4001 Фитинг прямой 1/4 SAE с прокладкой DN4 (стальная гайка)
4002-D Фитинг прямой 1/4 SAE длинный с депрессором и прокладкой DN4 (стальная гайка)
4004 Фитинг угловой 90° 1/4 SAE с прокладкой DN4 (стальная гайка)
4004-D Фитинг угловой 90° 1/4 SAE с депрессором и прокладкой DN4 (стальная гайка)
4005 Фитинг Т-образный без прокладок DN4

Инструмент

Код заказа Наименование
41500100 Обжимные клещи для трубы DN2
41500102 Обжимные клещи для трубы DN4
41500101 Ножницы
41400101 Прокладка медная 1/4 SAE

Гибкие капиллярные трубки фиксированной длины

Код заказа Длина между фитингами Наименование
2001+1m+2003D+2пр 1 м Кап. труба с прямым и угловым с депрессором фитингами 1/4 SAE (1 м, черная, DN2) с 2 прокладками
4001+1m+4004D+2пр 1 м Кап. труба с прямым и угловым с депрессором фитингами 1/4 SAE (1 м, черная, DN4) с 2 прокладками

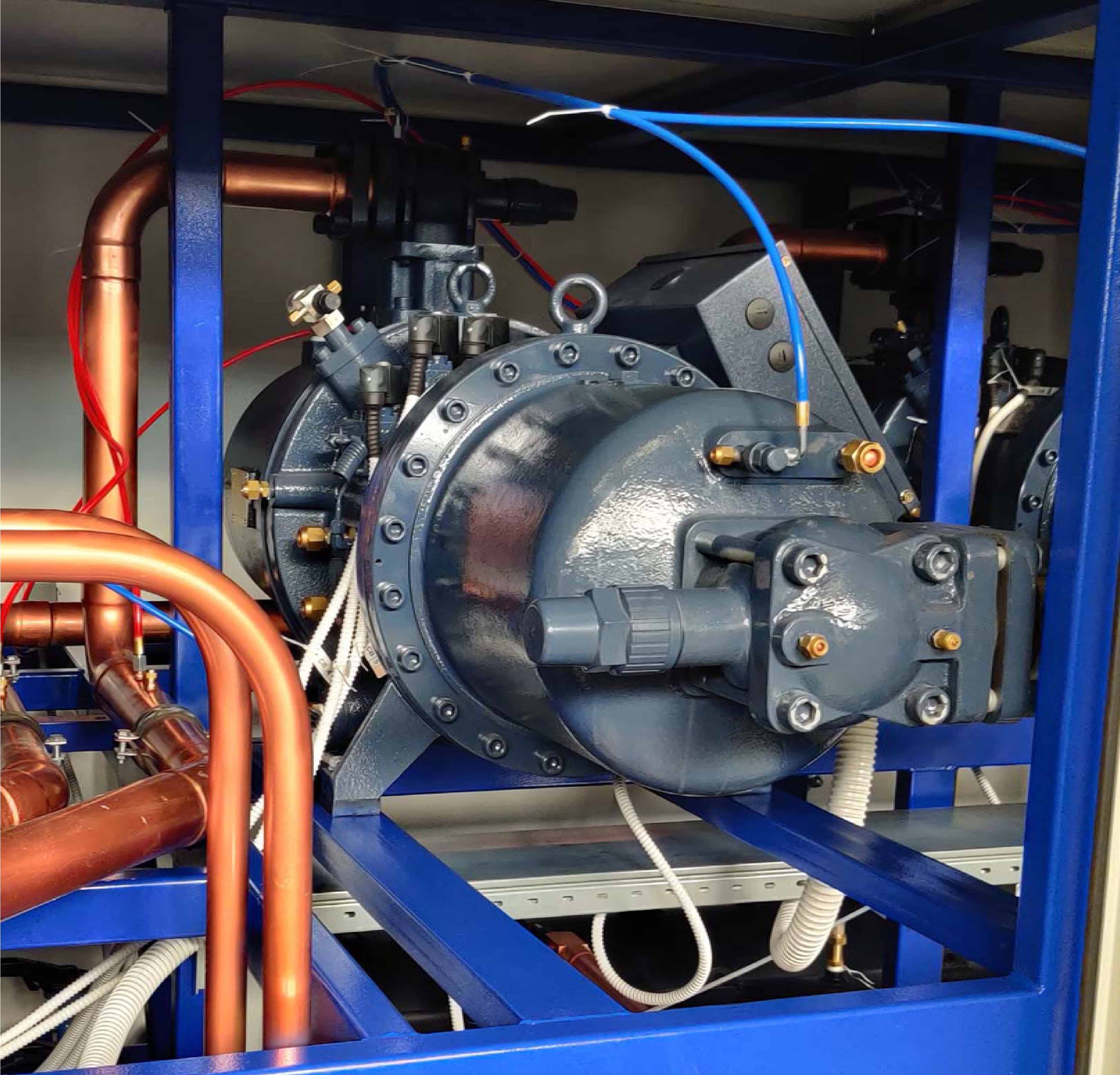

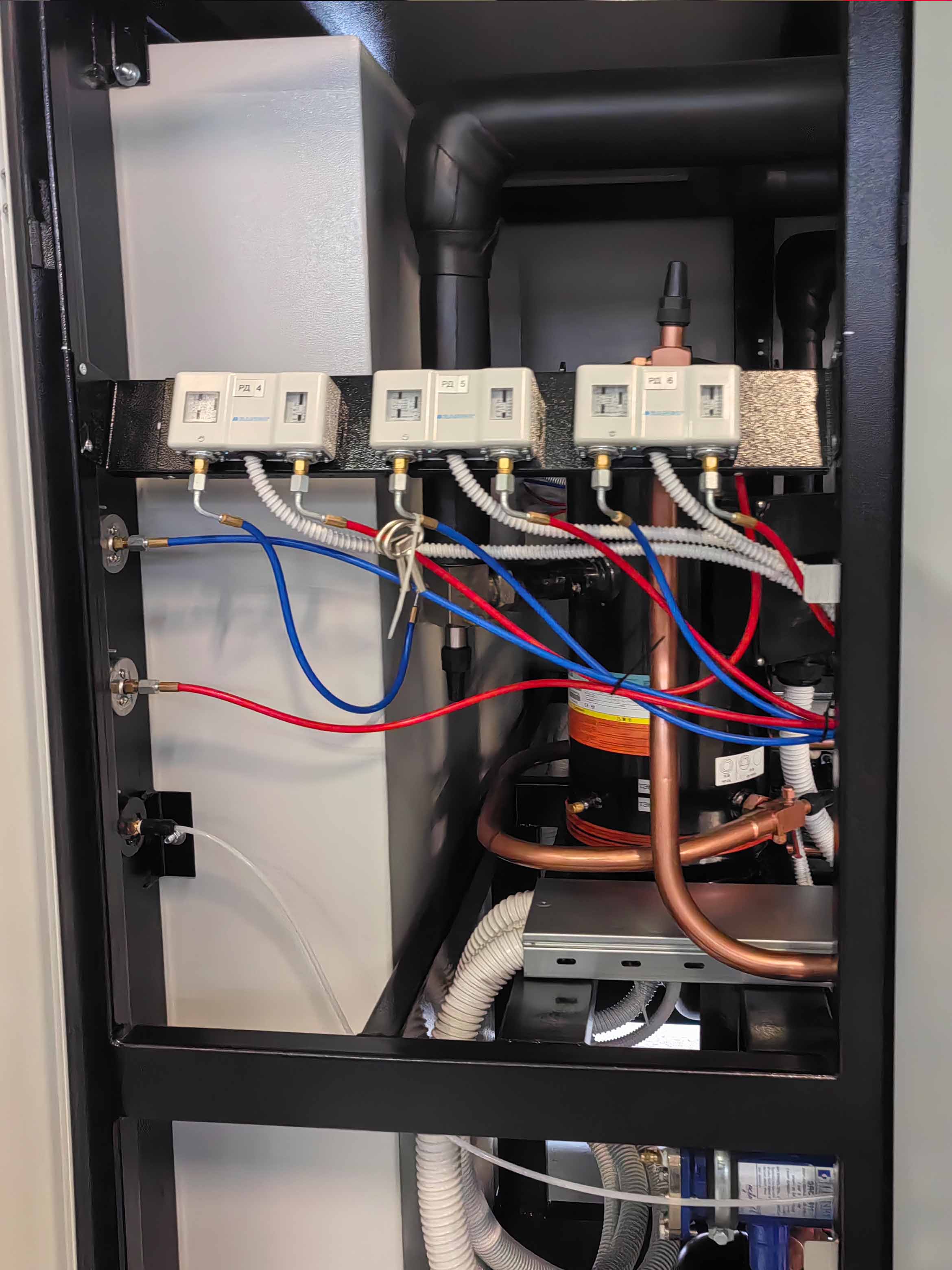

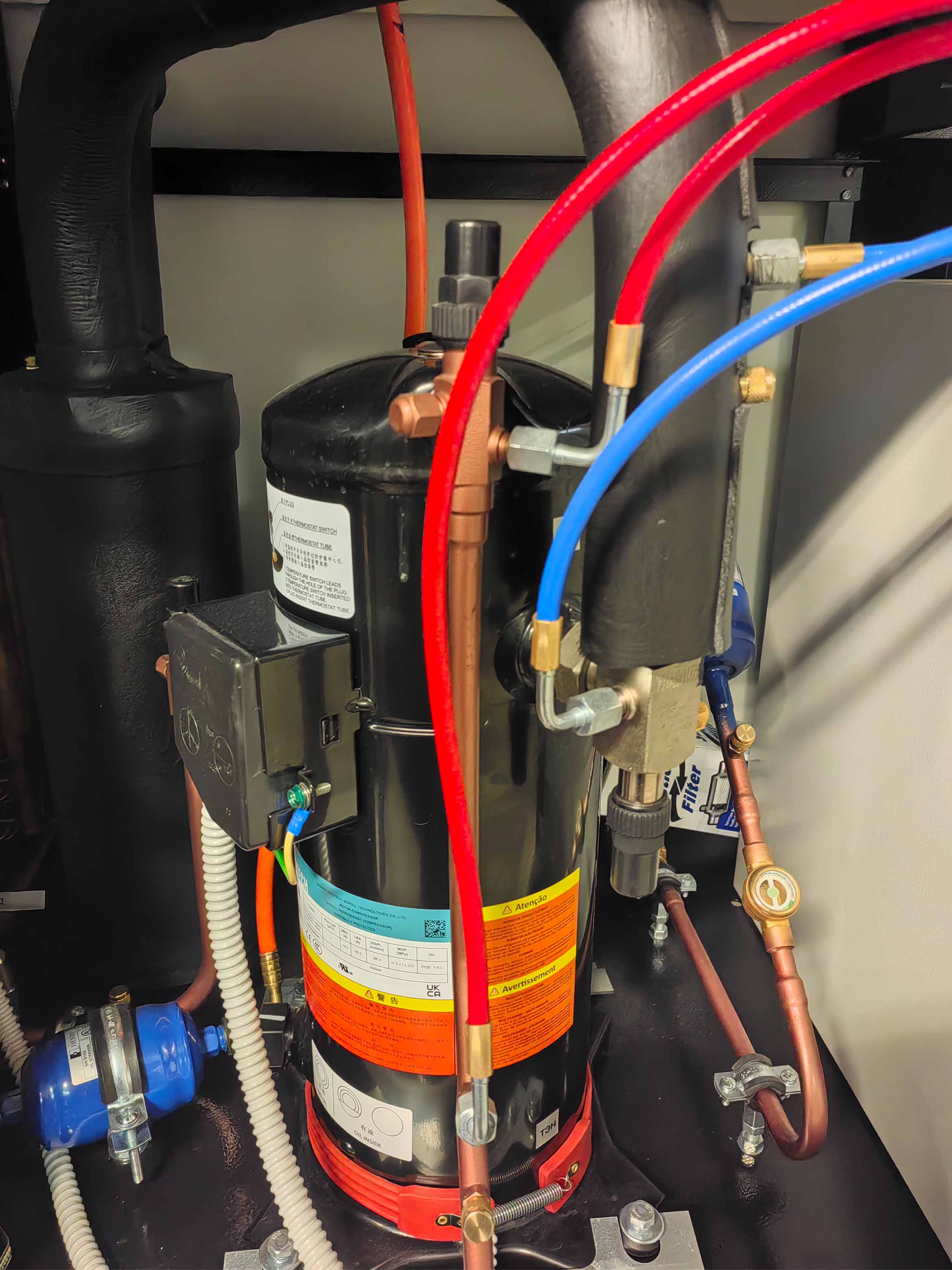

Примеры использования гибких трубок AIDALIN в холодильном оборудовании ООО «ПХС»



При необходимости изготовления гибких трубок заданной нестандартной длины на производстве ООО «ПХС» просьба направить запрос:

Кислову Алексею — ak@phs-holod.ru
