Труба гибкая GOMAX для холодильной техники

Труба гибкая GOMAX Компания Transfer Oil (Италия) впервые вышла на рынок гибких термопластиковых шлангов в 1979 году, быстро завоевав лидирующие положение в Европе благодаря применению передовых методов исследования и производственных технологий. Фактически в 1993 году это была первая компания в этой области, получившая сертификацию ISO 9001. Роль Transfer Oil на международном рынке выросла быстро, что позволило ввести новую линию Gomax и выделить отдельное направление, представляющее холодильное оборудование и кондиционирование воздуха. В 1995 году международной маркой Gomax официально было запущено производство гибких термопластиковых шлангов для холодильной техники, включающих в себя линии: ZERO, INFINITY, QUADRA.

Труба гибкая GOMAX Компания GOMAX (Италия), производит гибкие термопластиковые шланги серии INFINITY и гибкие капиллярные шланги серии QUADRA для подачи газа и жидкости под давлением, а также для линий возврата масла. Шланги выполнены из трехслойного термостойкого армированного пластика. Они являются достойной заменой традиционным медным трубам, медным капиллярным трубкам и являются хорошими виброгасителями.

Гибкие термопластиковые шланги

Труба гибкая GOMAX С помощью гибких термопластиковых шлангов Gomax возможно без множества паек, дополнительных углов и вибровставок подключить компрессор к конденсатору и испарителю, что в свою очередь упрощает и сокращает время монтажа. Гибкие шланги способствуют снижению шума и являются эффективными виброгасителями.

Термопластиковые шланги высокого давления выполнены из высокотехнологичного полиуретанового термопластика, устойчивого к износу, маслам и атмосферному воздействию.

Гибкие термопластиковые шланги совместимы со всеми хладагентами HFC (R134a, R404A, R407C, R410A, R507), HCFC (R22), и СО2, а также с минеральными и синтетическими маслами.

Рабочая температура от −45°C до +130°C.

Гибкие шланги имеют несколько диаметров и могут быть изготовлены с фиттингами под паяное или резьбовое соединение типа Rotalock.

Эксплуатационные параметры гибких шлангов

Диаметр подсоединения	Падение давления (бар/м) при расходе газа (м³/ч)				Утечка при +100°C (г/год)		Мах. допустимое рабочее давление (бар)	Мин. давление разрыва (бар)	Допустимая темп-ра (°C)		Min радиус изгиба (мм)
Диаметр подсоединения	10	20	50	100	R134a	R407C	Мах. допустимое рабочее давление (бар)	Мин. давление разрыва (бар)	Min	Max	Min радиус изгиба (мм)
DN 15	0,0318	0,1275	—	—	52	73	50	250	-45	+130	15
DN 21	0,0059	0,0237	—	—	70	97	50	250			30
DN 28	—	0,0056	0,0348	—	89	123	50	250			40
DN 38	—	—	0,0076	0,0304	78	110	50	250			80
DN 54	—	—	0,0013	0,0053	112	156	50	250			110

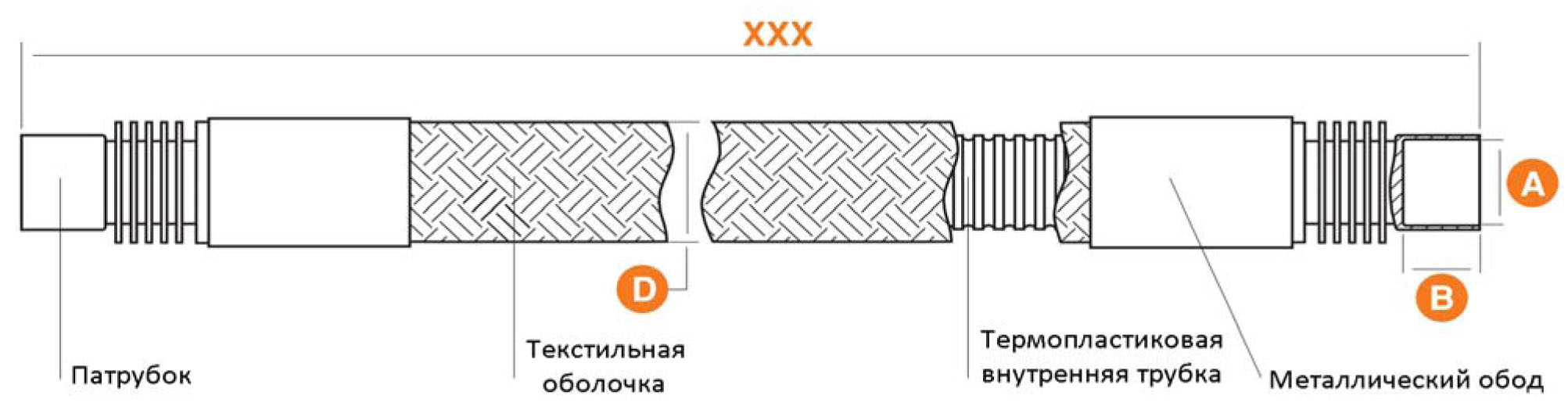

Характеристики гибких трубок с патрубками под пайку фиксированной длины

Стандартные размеры, поддерживаемые на складе ПХС

Модель	Размеры					Перепад давления (бар/м) при расходе газа (м³/ч)				Утечка (г/год)		Min радиус изгиба (мм)
Модель	Длина (мм)	А (дюйм)	B (мм)	D (мм)	DN (мм)	10	20	50	100	R134a	R407C	Min радиус изгиба (мм)
CAR 040	40	1/2	12	24	15	0,01272	0,051	—	—	20,8	29,2	15
CAR 050	50					0,0159	0,06375			26	36,5
CAR 060	60					0,01908	0,0765			31,2	43,8
CAR 080	80					0,02544	0,102			41,6	58,4
CAR 100	100					0,0318	0,1275			52	73
CAR 130	130					0,04134	0,16575			67,6	94,9
CAR 150	150					0,0477	0,19125			78	109,5
CAR 300	300					0,0954	0,3825			156	219
CAR 450	450					0,1431	0,57375			234	328,5
CAS 030	30	5/8	15	24	15	0,00954	0,03825	—	—	15,6	21,9	15
CAS 040	40					0,01272	0,051			20,8	29,2
CAS 050	50					0,0159	0,06375			26	36,5
CAS 080	80					0,02544	0,102			41,6	58,4
CAS 090	90					0,02862	0,11475			46,8	65,7
CAS 100	100					0,0318	0,1275			52	73
CAS 150	150					0,0477	0,19125			78	109,5
CAS 200	200					0,0636	0,255			104	146
CAS 300	300					0,0954	0,3825			156	219
CAT 050	50	3/4	17	31	21	0,00295	0,01185	—	—	35	48,5	30
CAT 080	80					0,00472	0,01896			56	77,6
CAT 090	90					0,00531	0,02133			63	87,3
CAT 100	100					0,0059	0,0237			70	97
CAT 150	150					0,00885	0,03555			105	145,5
CAU 040	40	7/8	19	31	21	0,00236	0,00948	—	—	28	38,8	30
CAU 050	50					0,00295	0,01185			35	48,5
CAU 080	80					0,00472	0,01896			56	77,6
CAU 100	100					0,0059	0,0237			70	97
CAU 150	150					0,00885	0,03555			105	145,5
CAU 200	200					0,0118	0,0474			140	194
CAU 300	300					0,0177	0,0711			210	291
CAU 440	440					0,02596	0,10428			308	426,8
CAU 450	450					0,02655	0,10665			315	436,5
CAU 500	500					0,0295	0,1185			350	485
CAV 040	40	1 1/8	24	39	28	—	0,00224	0,01392	—	35,6	49,2	40
CAV 050	50						0,0028	0,0174		44,5	61,5
CAV 056	56						0,003136	0,019488		49,8	68,9
CAV 060	60						0,00336	0,02088		53,4	73,8
CAV 080	80						0,00448	0,02784		71,2	98,4
CAV 100	100						0,0056	0,0348		89	123
CAV 150	150						0,0084	0,0522		133,5	184,5
CAV 300	300						0,0168	0,1044		267	369
CAW 050	50	1 3/8	30	49	38	—	—	0,0038	0,0152	39	55	80
CAW 080	80							0,00608	0,02432	62,4	88
CAW 090	90							0,00684	0,02736	70,2	99
CAW 100	100							0,0076	0,0304	78	110
CAW 150	150							0,0114	0,0456	117	165
CAW 300	300							0,0228	0,0912	234	330
CAX 050	50	1 5/8	38	49	38	—	—	0,0038	0,0152	39	55	80
CAX 060	60							0,00456	0,01824	46,8	66
CAX 080	80							0,00608	0,02432	62,4	88
CAX 100	100							0,0076	0,0304	78	110
CAX 150	150							0,0114	0,0456	117	165
CAX 300	300							0,0228	0,0912	234	330
CAY 050	50	2 1/8	48	69	54	—	—	0,00065	0,00265	56	78	110
CAY 080	80							0,00104	0,00424	89,6	124,8
CAY 100	100							0,0013	0,0053	112	156
CAY 150	150							0,00195	0,00795	168	134
CAY 300	300							0,0039	0,0159	336	468

Цены на пластиковую трубу Gomax

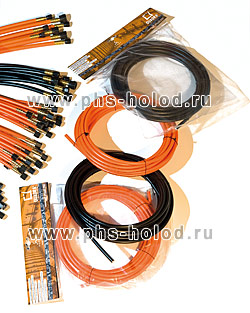

Гибкие капиллярные трубки

Труба гибкая GOMAX Гибкие термопластиковые капиллярные трубки Gomax используются для подключения манометров и реле давления к различным компонентам холодильной системы и позволяют избежать нежелательной передачи вибрации от компрессора.
Гибкие капиллярные трубки исключает проблему, связанную с вибрациями, которые присутствуют при использовании медных капиллярных трубок. Под воздействием вибрации, медные капиллярные трубки теряют герметичность соединений, вследствие чего происходит утечка хладагента.

Капиллярные трубки GOMAX совместимы со всеми хладагентами HFC (R134a, R404A, R407C, R410A, R507), HCFC (R22), и СО2, а также с минеральными и синтетическими маслами.

Рабочая температура — от −45ºС до +130ºС.

Код заказа	Модель	Упаковка (м)	Диаметр подсоединения (мм)	Мах. допустимое рабочее давление (бар)	Мин. давление разрыва (бар)	Min радиус изгиба (мм)
0780ВС	DN 2	50	6,1	120	600	10
0789С	DN 4	50	8,3	120	600	25
0786С	DN 6	50	10,9	120	600	35

Труба гибкая GOMAX Под торговой маркой GOMAX поставляются также обжимные фитинги для гибких капиллярных трубок и специальные обжимные клещи RXA003 для трубы DN2, RXA005 для трубы DN4, DN6, а также различные стальные фитинги угловые, т-образные и прямые. С использованием обжимных клещей можно изготовить комплекты соединения, отвечающие любым требования монтажа по длине и диаметру. Самостоятельно изготовленные капиллярные трубки позволяют избежать переразмеренных по длине трубок или слишком коротких натянутых соединений.

Компания «ПХС» поставляет и постоянно поддерживает на складе широкий ассортимент гибкой трубы и фитингов к ней торговой марки «GOMAX» (Италия).

Цены на капиллярные трубки Gomax
