Воздухоохладители «Searle»

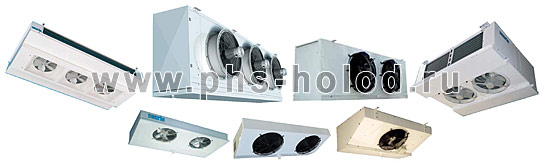

Модельный ряд воздухоохладителей компании «Searle» включает несколько серий, охватывающих диапазон производительности от малых коммерческих холодильных установок мощностью 400 Вт до крупного промышленного холодильного оборудования с холодопроизводительностью до нескольких сот кВт.

Воздухоохладители «Searle» используются для самых разных областей коммерческого и промышленного холода:

• в кондиционировании пищевых предприятий и цехах переработки продукции;
• в камерах хранения и охлаждения продуктов;
• в камерах шоковой заморозки;
• в крупных супермаркетах и магазинах шаговой доступности.

В стандартном исполнении воздухоохладители «Searle» имеют теплообменную решетку из медных труб с внутренним оребрением и алюминиевые ламели с шагом ребра 4, 6, 8 мм. Воздухоохладители с мелким шагом (4 мм) используются в высокотемпературных и среднетемпературных холодильных камерах, в то время как воздухоохладители с большим межреберным расстоянием (8 мм) устанавливаются в низкотемпературные камеры с интенсивным инееобразованием.

Для специальных областей применения, например, при большом процентном содержании в воздухе холодильной камеры солевых паров, которые разрушают алюминиевые ламели, могут поставляться воздухоохладители с виниловым покрытием ламелей или с ламелями из меди.

По компоновке и направлению движения воздуха все воздухоохладители «Searle» можно разделить на четыре основные типа:

• потолочные плоские,
• потолочные двухпоточные,
• потолочные кубические,
• напольные для специальных применений.

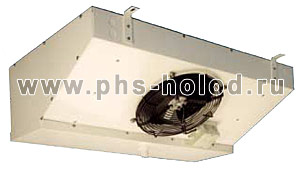

Потолочные плоские воздухоохладители

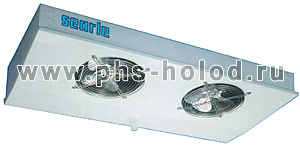

Серия JG. Включает восемь моделей производительностью от 330 Вт до 1640 Вт с количеством вентиляторов от 1 до 3 Ø200 мм. Шаг ребра 4,3 мм. Могут крепиться к потолку холодильной камеры, при этом поток воздуха выходит из воздухоохладителя горизонтально. Или к стене камеры, при этом поток воздуха на выходе направлен вертикально вниз (такой способ крепления используется для высоких камер с малой интенсивностью оборота продукции). Воздухоохладители JG используются, обычно, для камер объемом до 20 м³.

Серия TEC. (Пришла на замену снятой с производства серии TG). Включает девять моделей производительностью от 520 Вт до 3180 Вт с количеством вентиляторов от 1 до 3 Ø230 мм. На воздухоохладители TEC установлены однофазные осевые электронно-коммутируемые вентиляторы (EC-технология), потребляющие значительно меньше электроэнергии и защищенные от сгорания при блокировании крыльчатки вентилятора. Шаг ребра 3,6 или 5,1 мм. Могут крепиться к потолку холодильной камеры, при этом поток воздуха выходит из воздухоохладителя горизонтально. Или к стене камеры, при этом поток воздуха на выходе направлен вертикально вниз (такой способ крепления используется для высоких камер с малой интенсивностью оборота продукции). Для камер объемом до 30 м³.

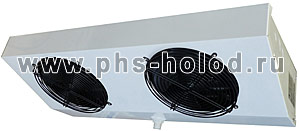

Серия LDF. Включает шесть моделей производительностью от 2 до 8,5 кВт с количеством вентиляторов от 1 до 3 и Ø315 мм. Шаг ребра 6 или 8 мм. Воздухоохладители LDF в сравнении с потолочными кубическими воздухоохладителями имеют меньшую высоту и позволяют более рационально использовать внутренний объем камеры. Для камер объемом до 150-200 м³.

Потолочные кубические воздухоохладители

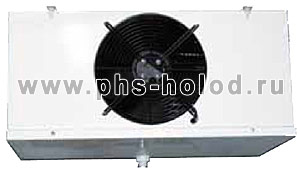

Серия NS. Включает шесть моделей производительностью от 1,6 кВт до 6,9 кВт с количеством вентиляторов от 1 до 4 и Ø254 мм. Шаг ребра 6 мм. Крепятся к потолку камеры. Воздух проходит через теплообменную решетку, засасывается вентилятором и подается в камеру. Обычно используются для холодильных камер объемом до 100-150 м³ с низкой интенсивностью оборота продукции. Дальность струи воздуха — 6 м.

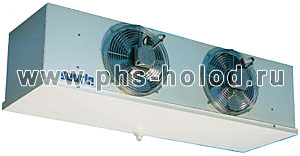

Серия KEC. Включает десять моделей производительностью от 1,2 кВт до 10,5 кВт, с количеством вентиляторов от 1 до 3 (Ø300 мм), и шагом ребра 4, 6 и 8 мм. Имеют значительно более мощные, в сравнении с серией NS, вентиляторы, обеспечивающие дальность струи до 22 м. На воздухоохладители TEC установлены однофазные осевые электронно-коммутируемые вентиляторы (EC-технология), потребляющие значительно меньше электроэнергии и защищенные от сгорания при блокировании крыльчатки вентилятора. Крепятся к потолку камеры. Воздух проходит через теплообменную решетку, засасывается вентилятором и подается в камеру. Обычно используются для камер объемом до 250-300 м³.

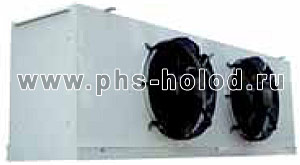

Серия KMe. Включает семь моделей производительностью от 5 кВт до 27 кВт, с количеством вентиляторов от 1 до 4 (Ø400 мм), и шагом ребра 4, 6 и 8 мм. Разработаны для камер хранения охлажденной и замороженной продукции среднего объема до 1000 м³. Крепятся к потолку камеры. Воздух проходит через теплообменную решетку, засасывается вентилятором и подается в камеру.

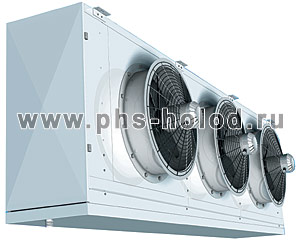

Серия SM. Серия промышленных воздухоохладителей, конструкция которых предусматривает повышенный ресурс работы благодаря прочности и жесткости корпуса, повышенной толщине и диаметру трубок теплообменной решетки, применению промышленных вентиляторов. Включает огромное количество моделей с шагом ребра 4, 6, 8, 12 мм, с вентиляторами различного типа и диаметра, которые обеспечивают различную скорость потока воздуха на выходе из воздухоохладителя, дальность струи и направленность потока воздуха. Используются не только для хранения замороженной и охлажденной продукции, но и для быстрого охлаждения и замораживания продуктов. Имеют производительность от 12 кВт до 170 кВт, с количеством вентиляторов от 1 до 4. Вентиляторы имеют Ø630, 800, 1000 мм, 6-ти и 8-ми полюсные. Конфигурация теплообменной решетки может быть выполнена для оттайки горячим паром или для насосной циркуляции хладагента.

Разработаны для камер хранения и замораживания продукции объемом до 10000 м³. Крепятся к потолку камеры или к полу камеры. При креплении к полу можно заказать исполнение на специальных подставках. Воздух проходит через теплообменную решетку, засасывается вентилятором и подается в камеру. В зависимости от типа установленного вентилятора обеспечивают дальность струи от 30 до 55 м. Прекрасно зарекомендовали себя при эксплуатации в камерах быстрого замораживания продукции.

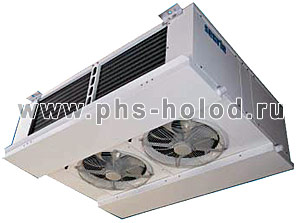

Потолочные двухпоточные

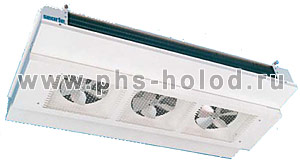

Серия DSR. Основная область использования потолочных двухпоточных воздухоохладителей DSR — промышленное кондиционирование цехов по переработке пищевых продуктов, а также среднетемпературные камеры хранения с большой высотой складирования, где требуется минимальная высота воздухоохладителя и невысокая скорость движения воздуха в камере. Серия воздухоохладителей DSR включает одиннадцать моделей производитедьностью от 1 до 15 кВт с шагом ребра 3, 4, 6 мм и количеством вентиляторов от 1 до 4. Диаметр вентиляторов — 305 мм.

Так как воздухоохладители DSR часто устанавливаются в помещениях, где работают люди, то для регулирования скорости потока воздуха вентиляторы всех воздухоохладителей серии DSR (кроме DSR100 и DSR116) имеют две скорости вращения. Переключение скорости производится посредством подключения электропитания к соответствующим клеммам однофазного электродвигателя. Для DSR100 и DSR116 предусмотрен регулятор скорости вращения, позволяющий вручную плавно изменять скорость вращения вентиляторов.

Серия LSR. Потолочные двухпоточные воздухоохладители LSR охватывают диапазон производительности от 10 до 55 кВт и используются в качестве приборов охлаждения камер хранения продукции большого объема, камер хранения мясных продуктов в открытом виде, например, мясных полутуш на подвесе, в зонах отгрузки товара распределительных складов (в экспедициях), а также в цехах переработки пищевых продуктов. Оборудуются вентиляторами с различной скоростью вращения (4-, 6и-, 8-ми полюсными), что позволяет выбрать практически для любого случая воздухоохладитель с необходимой скоростью потока воздуха. Количество вентиляторов — от 1 до 4. Диаметр вентиляторов — 500 мм. Шаг ребра 4 или 6 мм. Стандартный воздухоохладитель LSR забирает воздух снизу и направляет горизонтально в стороны. Для специальных применений, например, быстрого охлаждения полутуш на подвесе, конфигурация теплообменной решетки и модели вентиляторов могут быть выбраны таким образом, чтобы воздухоохладитель забирал воздух сбоку и направлял его на продукт сверху вниз, обеспечивая высокую скорость охлаждения. Для хранения охлажденного мяса в открытом виде обычно устанавливают воздухоохладители с восьмиполюсными вентиляторами с целью максимального снижения скорости заветривания продукта.

Напольные воздухоохладители серии FM. Используются в ряде случаев для камер быстрого замораживания продуктов с большим объемом загрузки, где требуется организация движения потока охлажденного воздуха вдоль потолка камеры и затем равномерный обдув стеллажей с продуктом по всей длине камеры. Кроме того, конструкция воздухоохладителя FM позволяет установить его вплотную к задней стене камеры или вне камеры. Забор и подача воздуха в камеру в этом случае будет производится через специальные проемы. Тем самым достигается максимальное сокращение габаритов камеры и максимальная скорость замораживания. Шаг ребра теплообменной решетки 4, 6, 8 мм.
