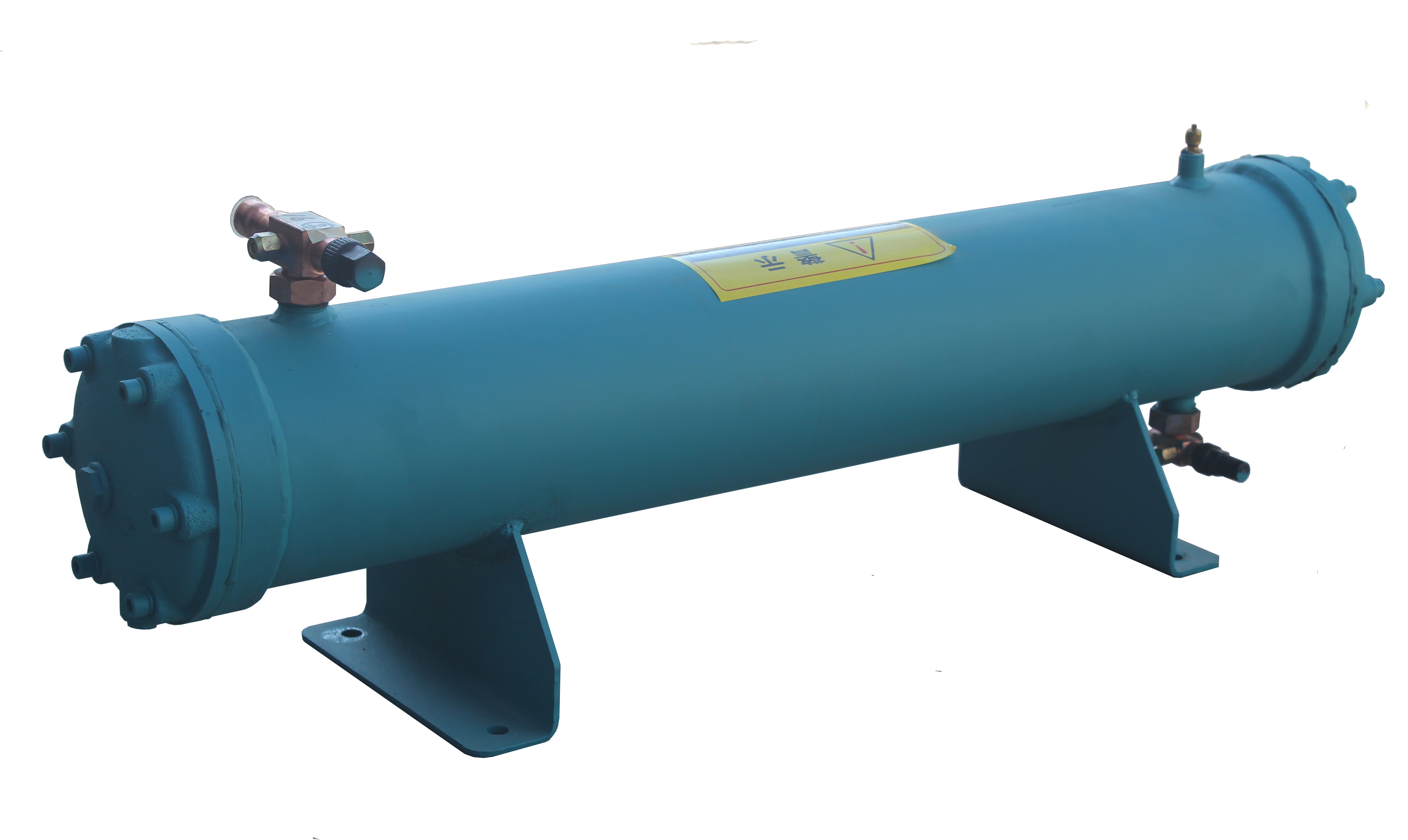

Кожухотрубные конденсаторы серии "QXC"
|
Серия кожухотрубных конденсаторов «QXC» разработана для использования в коммерческих и промышленных холодильных агрегатах.
Конструктивные особенности:
|
 |
- Охватывают диапазон производительности от 10 до 900 кВт и, в сравнении с серией RCW, имеет более широкие конструктивные возможности в части конфигурации трубного пучка, как с точки зрения количества установленных в корпусе конденсатора трубок, так и в части толщины стенок трубок.
Это обеспечивает большую гибкость при разработке конденсатора под конкретный объект с целью достижения наилучшей эффективности его работы.
- Конденсаторы QXC выпускаются с максимальным рабочим давлением 24 Бара, 32 Бара и 42 Бара.
- Для повышения эффективности теплообмена трубки конденсаторов QXC имеют как наружное (со стороны конденсации паров хладагента), так и внутреннее (со стороны охлаждающей жидкости) оребрение. Профили оребрения подобраны под конкретный процесс теплообмена.
- Могут быть изготовлены конденсаторы QXC не только типового модельного ряда, но и с соблюдением заданных габаритных размеров, что зачастую требуется для встраивания в агрегат определенной компоновки.
Таблица технических характеристик
|
Стандартное исполнение:
Толщина трубок — 1,1 мм
Хладагент — R134a
Температура конденсации: +40°С
Температура воды на входе: +29°С
Расход воды номинальный при dT=5k
|
 |
| Модель |
Производи-
тельность (кВт) |
Расход воды (м³/ч) |
Диаметр кожуха (мм) |
Длина рабочая/
общая (мм) |
Площадь поверхности (м²) |
Диаметр патрубков по фреону |
Диаметр патрубков по воде |
| QXC 3 S4 |
13 |
2 |
114 |
740 / 830 |
2 |
5/8 - 5/8 |
G1 - G1 |
| QXC 8 S6 |
31 |
5,2 |
168 |
/ 950 |
5,5 |
7/8 - 5/8 |
G1.5 - G1.5 |
| QXC 15 S8 |
68 |
12 |
219 |
1270 / 1370 |
9,5 |
1 1/8 - 7/8 |
G2 - G2 |
| QXC 35 S10 |
137 |
24 |
273 |
1600 / 1785 |
24 |
1 5/8 - 1 1/8 |
G2.5 - G2.5 |
| QXC 50 S10 |
228 |
39 |
273 |
2032 / 2217 |
30 |
2 1/8 - 1 1/8 |
G3 - G3 |
| QXC 100 S12 |
457 |
79 |
325 |
2500 / 3065 |
56 |
3 1/8 - 1 5/8 |
DN100 |
| QXC 150 S14 |
686 |
118 |
377 |
2860 / 3421 |
84 |
3 5/8 - 1 5/8 |
DN125 |
| QXC 200 S16 |
900 |
155 |
426 |
3200 / 3791 |
110 |
4 1/8 - 2 1/8 |
DN150 |

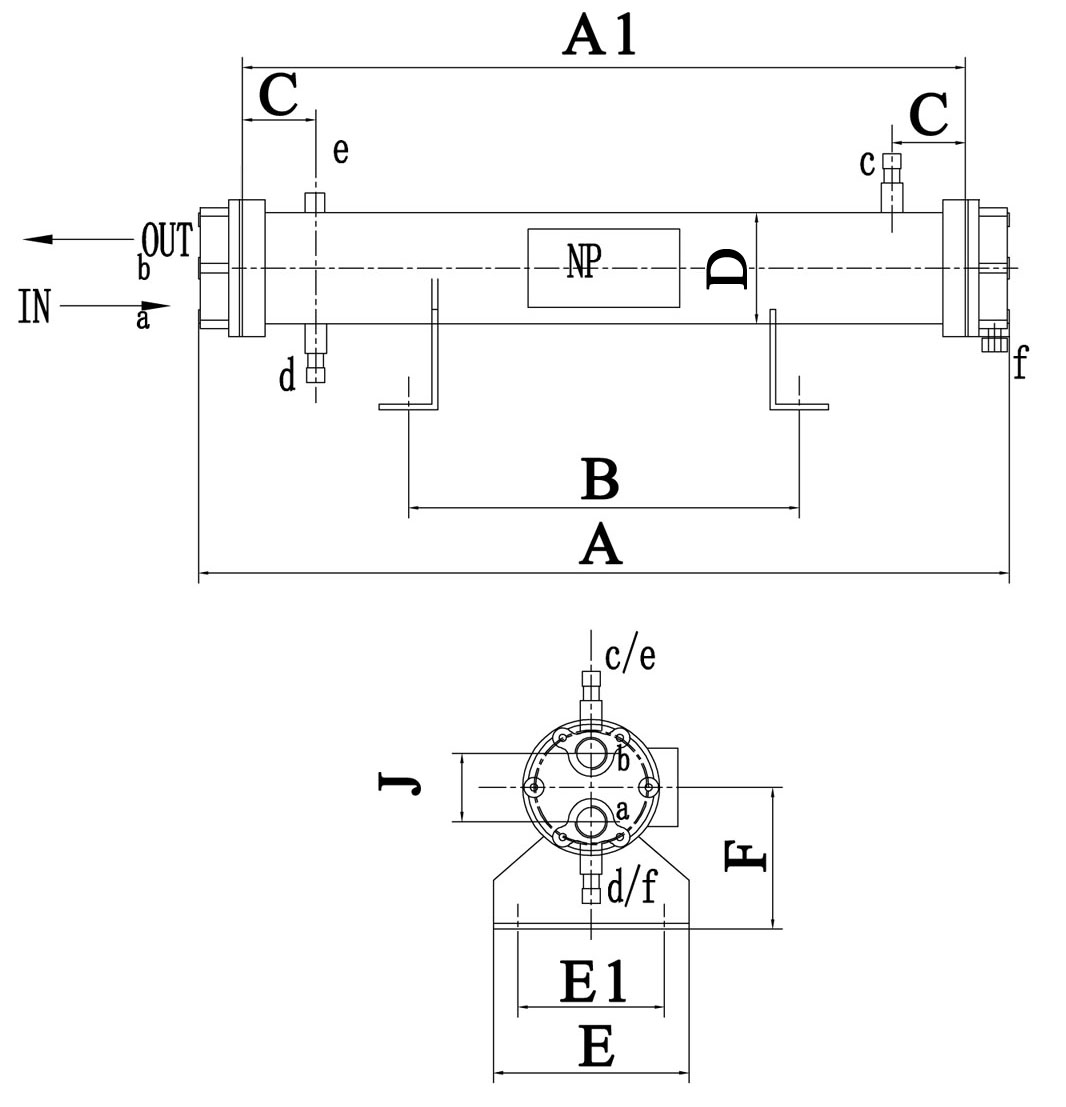

Чертежи и габаритные размеры
| Модель |
A
(мм) |
A1
(мм) |
B
(мм) |
C
(мм) |
D
(мм) |
E
(мм) |
E1
(мм) |
F
(мм) |
J
(мм) |
| QXC3S4 |
830 |
740 |
400 |
75 |
114 |
200 |
150 |
145 |
70 |
| QXC 8 S6 |
- |
950 |
600 |
90 |
168 |
240 |
190 |
184 |
90 |
| QXC15S8 |
1370 |
1270 |
800 |
90 |
219 |
250 |
200 |
189 |
113 |
| QXC35S10 |
1785 |
1600 |
1000 |
120 |
273 |
300 |
250 |
216,5 |
120 |
| QXC50S10 |
2217 |
2032 |
1200 |
120 |
273 |
300 |
250 |
216,5 |
120 |
| QXC100S12 |
3065 |
2500 |
1400 |
150 |
325 |
500 |
450 |
282,5 |
240 |
| QXC150S14 |
3421 |
2860 |
1500 |
200 |
377 |
500 |
450 |
308,5 |
260 |
| QXC200S16 |
3791 |
3200 |
1500 |
200 |
426 |
600 |
550 |
333 |
300 |
|
 |
Запросы на расчет кожухотрубных теплообменников направляйте, пожалуйста:
Маргелову Георгию — vactekh@mail.ru
|
