Кожухотрубные конденсаторы Bitzer - Alfa LavalКонденсаторы с жидкостным охлаждением серии «CXP»
|
Холодопроизводительность указана на режиме:
хладагент R404A
температура конденсации: Тк=45°C
температура входа воды в конденсатор: Твх=30°C
температура выхода воды из конденсатора: Твых=35°C
переохлаждение 3К
A — длина, D — диаметр
|

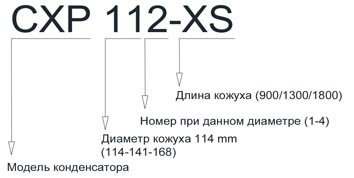

Cтруктура обозначения моделей
|
|
| Модель |
Аналоги
(сняты с производства) |
Производи-
тельность (кВт) |
Расход воды (м³/ч) |
Габариты
AxD (мм) |
Масса (кг) |
Объем (л) |
Цена (EUR) |
| Хладагент |
Вода |
| CXP111-XS-2P |
CFC20 |
15,5 |
4,45 |
973x130 |
21,7 |
7,36 |
0,92 |
Прайс-лист
|
| CXP112-XS-2P |
CFC25
CPS35 |
23,0 |
6,7 |
973x130 |
23,3 |
7,19 |
1,37 |
| CXP113-XS-2P |
CFC40
CPS45 |
32,0 |
8,9 |
973*130 |
24,9 |
7,02 |
1,83 |
| CXP142-XS-2P |
CFC50
CPS60 |
41,0 |
11 |
981*158 |
36,6 |
10,85 |
2,29 |
| CXP143-XS-2P |
CFC50
CPS60 |
47,0 |
13,2 |
981*158 |
38,2 |
10,68 |
2,75 |
| CXP144-XS-2P |
CFC60
CPS70 |
55,0 |
15,5 |
981*158 |
39,2 |
10,51 |
3,2 |
| CXP142-S-2P |
CPS80 |
66,0 |
11,2 |
1381*158 |
47,3 |
15,91 |
3,31 |
| CXP143-S-2P |
CPS100 |
80,0 |
13,4 |
1381*158 |
49,6 |
15,66 |
3,97 |
| CXP144-S-2P |
CPS120 |
93,0 |
15,7 |
1381*158 |
51,9 |
15,41 |
4,63 |
| CXP161-S-2P |
CPS120 |
107,0 |
17,9 |
1396*185 |
64,7 |
22,92 |
5,29 |
| CXP162-S-2P |
CPS145 |
121,0 |
20,1 |
1396*185 |
67,0 |
22,67 |
5,95 |
| CXP163-S-2P |
CPS160 |
135,0 |
22,4 |
1396*185 |
69,4 |
22,42 |
6,61 |
| CXP161-M-1P |
CPS180 |
155,0 |
35,7 |
1906*185 |
82,4 |
32,02 |
7,32 |
| CXP162-M-1P |
CPS210 |
175,0 |
40,0 |
1906*185 |
85,6 |
31,67 |
8,24 |
| CXP163-M-1P |
CPS235 |
195,0 |
44,8 |
1906*185 |
88,8 |
31,33 |
9,15 |
Конденсаторы с жидкостным охлаждением серии «CDEW»
|
Холодопроизводительность указана на режиме:
хладагент R407C
температура конденсации: (градирня) Тк=42°C / (водопровод) Тк=35°C
температура входа воды: Твх=30°C
A — длина, D — диаметр
Вода из градирни — 2 прохода
Водопроводная вода — 4 прохода
|
|
| Модель |
Производи-
тельность (кВт) |
Расход воды (м³/ч) |
Габариты
AxD (мм) |
Масса (кг) |
Объем (л) |
Цена (EUR) |
| Номинал. |
Mаксим. |
Хладагент |
Вода |
| СDEW-60 |
57 / 60 |
9,5 / 3,4 |
12,3 / 4,1 |
1500х215 |
58 |
22,3 |
4,8 |
Прайс-лист
|
| СDEW-80 |
75 / 81 |
12,7 / 4,5 |
16,4 / 5,5 |
1500х215 |
61 |
20,8 |
5,9 |
| СDEW-100 |
100 / 109 |
17,5 / 6,1 |
22,5 / 7,5 |
1500х215 |
64,5 |
19,4 |
7,3 |
| СDEW-120 |
118 / 130 |
20,6 / 7,2 |
26,6 / 8,9 |
1500х215 |
67,5 |
18,1 |
8,2 |
| СDEW-135 |
135 / 146 |
20,2 / 7,5 |
27,6 / 8,9 |
1700х215 |
85 |
20,1 |
10,1 |
| СDEW-165 |
165 / 182 |
25,5 / 9,3 |
35,8 / 11,8 |
1740х245 |
105 |
24,9 |
13,3 |
| СDEW-190 |
190 / 203 |
27,7 / 10,2 |
38,9 / 12,9 |
1740х245 |
108 |
23,7 |
14,2 |
| СDEW-215 |
215 / 225 |
30,7 / 11,3 |
43,0 / 14,3 |
1740х245 |
111 |
21,9 |
15,4 |
| СDEW-240 |
233 / 250 |
33,6 / 12,1 |
43,0 / 14,5 |
1940х245 |
121 |
24,9 |
17,1 |
| СDEW-260 |
260 / 280 |
37,0 / 14 |
51,1 / 17,1 |
1970х325 |
194,7 |
70,6 |
24,7 |
| СDEW-300 |
300 / 330 |
44,0 / 16,8 |
61,4 / 20,4 |
1970х325 |
203 |
66,1 |
27,7 |
| СDEW-360 |
360 / 396 |
53,3 / 20 |
73,6 / 24,4 |
1970х325 |
215 |
57 |
31,2 |
| СDEW-400 |
400 / 452 |
59,2 / 22,1 |
81,8 / 26,9 |
1970х325 |
222 |
53,1 |
33,9 |
| СDEW-470 |
470 / 510 |
68,4 / 25,6 |
94,1 / 31,8 |
1980х380 |
293 |
90,5 |
41,0 |
| СDEW-520 |
520 / 566 |
75,8 / 28 |
104 / 34,9 |
1980х380 |
304 |
86,1 |
44,1 |
| СDEW-550 |
550 / 635 |
83,4 / 31,5 |
114 / 39 |
1980х380 |
313 |
81,7 |
47,5 |
| СDEW-610 |
610 / 670 |
90,8 / 33,8 |
122,7 / 43 |
1980х480 |
441 |
152,1 |
52,4 |
| СDEW-680 |
680 / 740 |
99,9 / 37,1 |
135 / 47,3 |
1980х480 |
452 |
146,0 |
57,7 |
| СDEW-760 |
760 / 828 |
110,5 / 41,6 |
151,4 / 53 |
1980х480 |
467 |
137,8 |
64,7 |
| СDEW-840 |
840 / 924 |
121,7 / 46,2 |
167,7 / 58,7 |
1980х480 |
482 |
129,6 |
71,7 |
| СDEW-900 |
900 / 940 |
по запросу |
по запросу |
2075х540 |
597 |
176,0 |
88,0 |
| СDEW-940 |
945 / 990 |
по запросу |
по запросу |
2075х540 |
608 |
170,0 |
92,0 |
| СDEW-1040 |
1040 / 1070 |
по запросу |
по запросу |
2075х540 |
627 |
160,0 |
99,0 |
| СDEW-1100 |
1100 / 1180 |
по запросу |
по запросу |
2105х590 |
736 |
212,0 |
116,0 |
| СDEW-1220 |
1220 / 1280 |
по запросу |
по запросу |
2105х590 |
750 |
204,0 |
121,0 |
| СDEW-1220 |
1220 / 1280 |
по запросу |
по запросу |
2105х590 |
750 |
204,0 |
121,0 |
| СDEW-1360 |
1360 / 1400 |
по запросу |
по запросу |
2105х590 |
773 |
192,0 |
129,0 |
| СDEW-1520 |
1520 / 1560 |
по запросу |
по запросу |
2115х640 |
913 |
243,0 |
152,0 |
| СDEW-1680 |
1680 / 1750 |
по запросу |
по запросу |
2115х640 |
943 |
227,0 |
163,0 |
|
