Экономайзеры открытого типа
Экономайзер открытого типа серии ECO представляет собой, фактически, ресивер промежуточного давления, используемый в схемах с двухступенчатым сжатием, в который встроен поплавковый и расширительный механизм поплавкового регулятора высокого давления.
Таким образом, экономайзер ECO выполняет при работе в составе холодильной установки две функции:
- отделение жидкой от газообразной фаз хладагента из парожидкостной смеси, поступающей на вход в экономайзер после расширения в поплавковом регуляторе высокого давления;
- расширение жидкого хладагента от промежуточного давления до давления кипения.
Основная область использования экономайзеров — средне- и, особенно, низкотемпературные установки с винтовыми компрессорами, оптимизированными для работы с экономайзером.
Экономайзер открытого типа ECO имеет два важных преимущества:
- для его работы не требуется разность температур, как для «закрытого» экономайзера, что приводит к большей холодопроизводительности системы в целом.
При температуре кипения хладагента в испарителе -40°С и промежуточном давлении в экономайзере, соответствующем температуре насыщения -10°С, холодопроизводительность установки с открытым экономайзером будет примерно на 1,2% выше, чем у аналогичной системы с экономайзером закрытого типа.
- открытый экономайзер ECO практически не имеет ограничений по работе в режиме частичной нагрузки, в отличие от системы с закрытым экономайзером и ТРВ.
Разрешены к применению с хладагентами HCFC, HFC, аммиаком (NH3) и соответствующими минеральными и синтетическими маслами. Для разных хладагентов и температурного диапазона используются различные типы встроенных в экономайзер поплавков:
- поплавки R-типа («малый» размер шара) — для хладагентов с плотностью более 1000 кг/м³: HCFC, HFC
- поплавки N-типа («средний» размер шара) — для хладагентов с плотностью менее 1000 кг/м³: аммиака NH3, пропана
Выбор экономайзера открытого типа ECO можно произвести с помощью технической информации из каталога «Промышленные Холодильные Системы».
Техническая информация
Тип экономайзера
|
ECO1 |
ECO2 |
ECO3 |
ECO4 |
- L |
- L |
- L |
- M
|
- L |
- M |
B-HAM |
- L |
- L |
Тип поплавка |
N |
R |
N |
R |
N |
R |
N / R |
N |
R |
Площадь дроссельного отверстия (мм²) |
5 |
11 |
56 |
159 |
333 |
470 |
Диаметр поплавка (мм) |
100 |
120 |
150 |
200 |
Длина рычага поплавка (мм) |
87 |
48 |
95 |
148 |
300 |
Масса поплавкового механизма (кг)
|
0,31 |
0,49 |
0,44 |
0,65 |
0,9 |
1,2 |
0,9 / 1,2 |
2,65 |
3,36 |
Экономайзеры с регулятором высокого давления HR в сборе
Чаще всего экономайзеры ECO поставляются в сборе с поплавковым регулятором высокого давления серии HR.

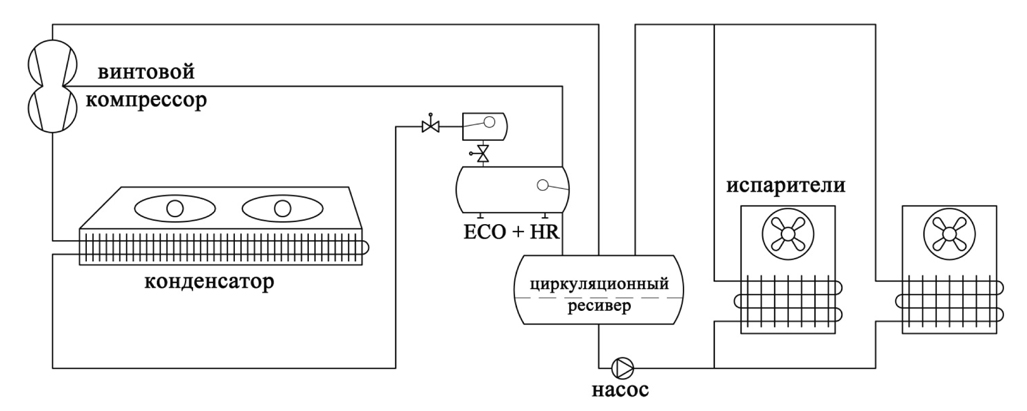

Гидравлическая схема установки с использованием экономайзера

Экономайзер с регулятором HR в сборе |
Тип поплавка |
ECO 1 - L / HR 1 - H |
N |
ECO 1 - L / HR 1 - H |
R |
ECO 2 - L / HR 2 - H |
N |
ECO 2 - M / HR 2 - H |
R |
ECO 3 - L / HR 2 - H |
N |
ECO 3 - M / HR 2 - H |
R |
ECO 3 - L / HR 3 - H |
N |
ECO 3 - M / HR 3 - H |
R |
ECO 3B - L / HR 3 - H |
N |
ECO 4 - L / HR 3 - H |
R |
ECO 4 - L / HR 3 - H |
N |
ECO 4 - L / HR 4 - H |
R |
ECO 4 - L / HR 4 - H |
N |
Для подбора и расчета используйте компьютерную программу подбора поплавковых регуляторов и экономайзеров.
|
