Фильтры для масляных линий винтовых компрессоров

Масляные фильтры предназначены для защиты механических деталей компрессоров и регуляторов уровня масла от загрязнений (механические твердые частицы, кислота, влага), возникающих в процессе эксплуатации холодильной системы.

Масляные фильтры разборные серии «OFSC»

Масляные фильтры серии «OFSC» предназначены для внешней системы подачи масла в винтовые компрессоры. Обладают высокой фильтрующей способностью, предотвращая попадание механических частиц в картер компрессора.

Использование фильтров серии «OFSC» с их сменными картриджами может стать хорошей альтернативой дорогостоящим картриджам MIC-25 Bitzer (серии HS.53, HS.64, HS.74).

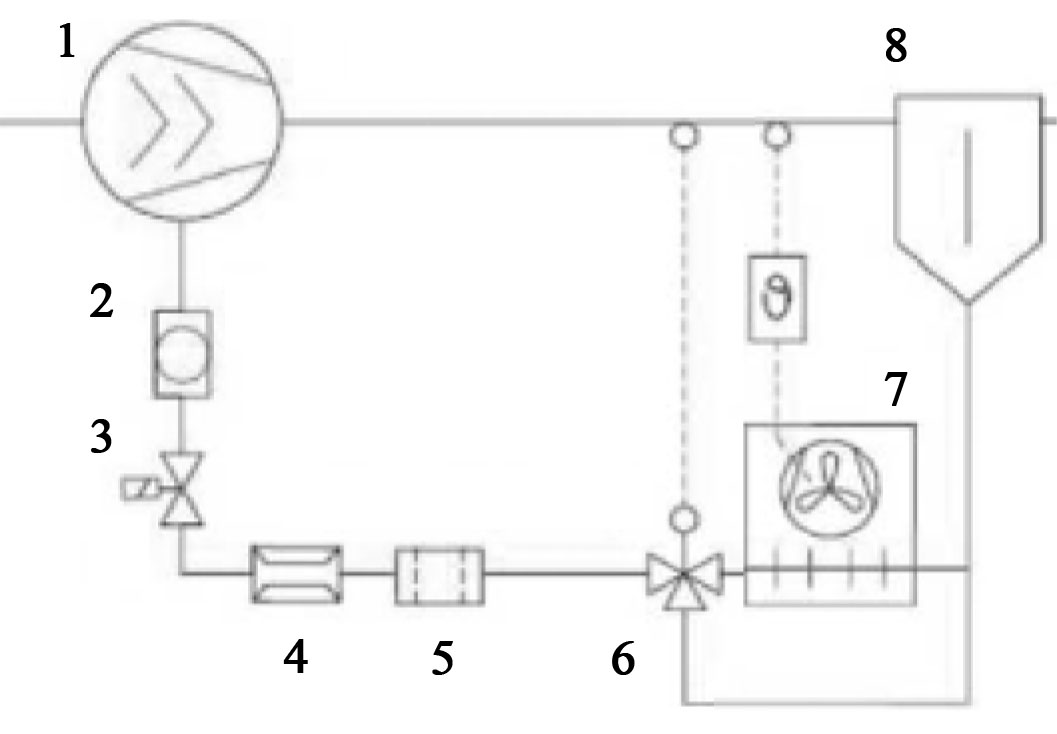

компрессор
смотровой глазок
электромагнитный клапан
датчик расхода масла
масляный фильтр разборный
трехходовой смесительный клапан
маслоохладитель
маслоотделитель

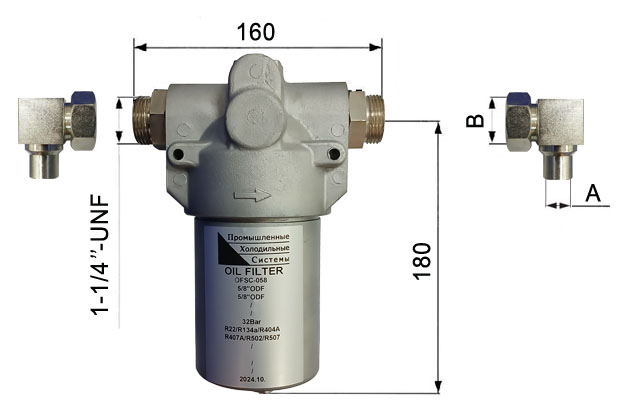

В зависимости от условий монтажа можно использовать угловые или прямоточные адаптеры Rotalock на разные диаметры под пайку.

Технические характеристики

Максимальное рабочее давление: 32 бар

Min. / Max. температура: -40°С … +120°C

Хладагенты: HFC, HCFC и соответствующие
минеральные (MO), алкибензольные (AB) и
синтетические полиэфирные масла (POE)

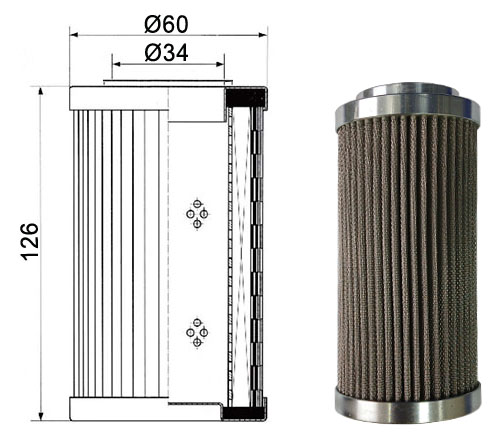

Сменные вставки (картриджи) 25 мкр

Место установки: система внешней подачи масла
в винтовой компрессор

Совместимость с винтовыми компрессорами
Bitzer серий HS.53, HS.64, HS.74

Модель

Степень фильтрации (микрон)

Max. рабочее давление (бар)

Соединение

Запасные части к фильтрам разборным

A, ODF

B, UNF

OFSC-058-ПХС

5/8″

1-1/4-12

Сменные вставки (картриджи) 25 мкр

OFSC-058-ПХС

7/8″

1-1/4-12

Масляные фильтры разборные серии «FD»

На масляной магистрали можно установить разборный фильтр серии «FD» со специальным картриджем для тонкой очистки масла.

Применяются с хладагентами групп HFC, HCFC, CFC, в т.ч. R410A и CO2 (R744), и соответствующими минеральными (MO) и синтетическими полиэфирными маслами (POE).

Технические характеристики

Максимальное рабочее давление: 42 бар

Min. / Max. температура: -40°С … +120°C

Модель

Присоед. ODF (дюйм)

Номинальная производительность (кВт) при потере давления на фильтре 0,14 бар

Кол-во
картри-
джей

Фильтру-
ющая пов. (дюйм²)

Габаритные размеры (мм)

R22

R134a

R404A/R507

A*B*C

ØD

ØE

FD-485

5/8

70,3

64,7

52,8

600

233×152×78

114

151

FD-487

7/8

116

108

87,9

238×157×82

FD-489

1-1/8

211

195

158

240×159×84

FD-4825

3-1/8

398

392

321

263×165×116

FD-9613

1-5/8

311

297

232

1200

390×308×88

Запасные части к фильтрам разборным

Держатель картриджа для FD48_-ПХС

Прокладка для FD48-ПХС
Наружный Ø115мм, внутренний Ø106 мм, толщина (высота) 1,8 мм

Картриджи для фильтров серии FD

Модель

Описание

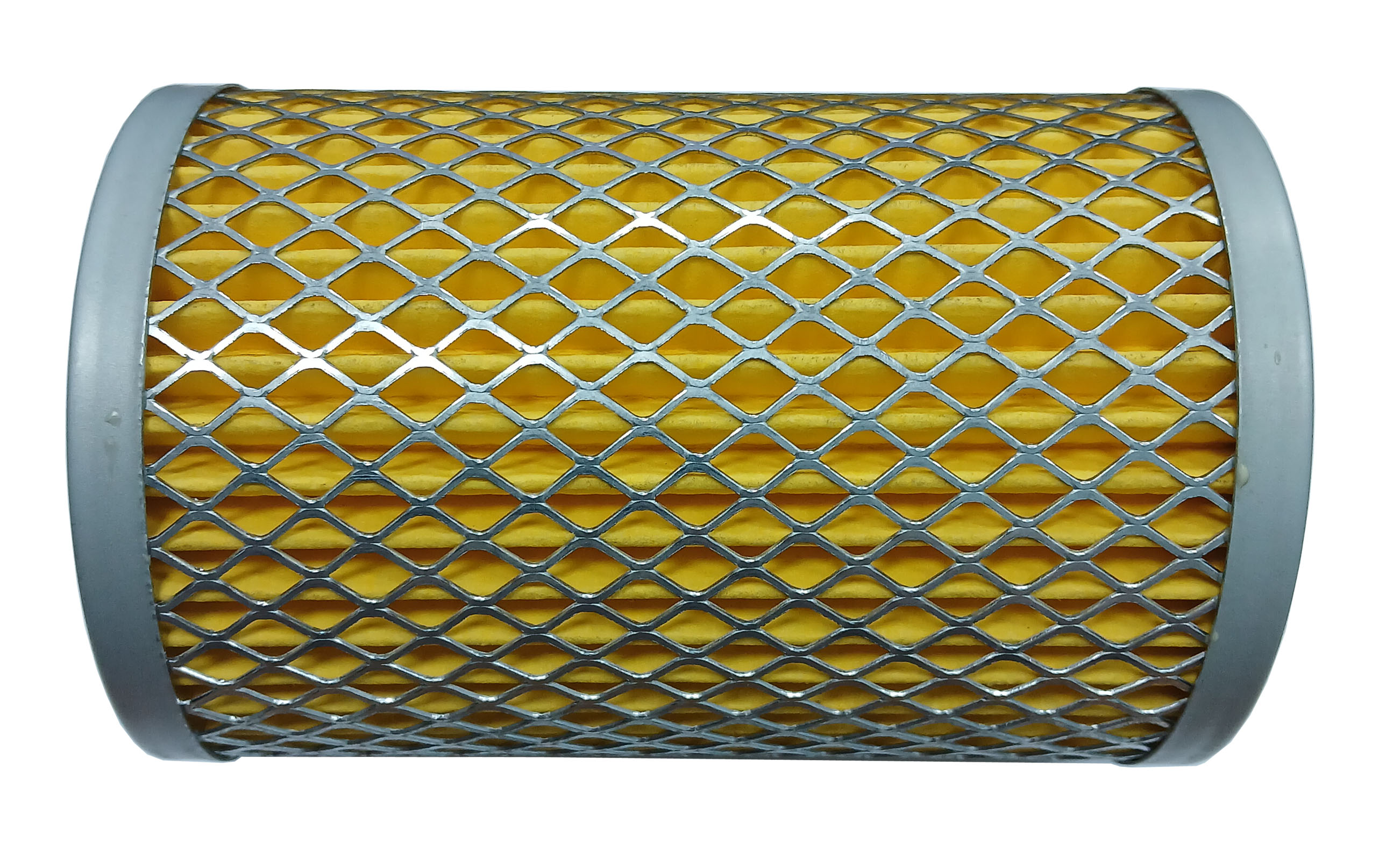

SX-48

Фетровый с металлической оплеткой изнутри и снаружи, 100 мкр

F48-ПХС

Металлическая сетка, 250 мкр
